蘭州在建樓房坍塌 2人死亡10人受傷至少1人失蹤
山西一煤礦瓦斯爆炸
搶險人員準備下井搜救
四川大巴掉入100多米深的山谷，造成車毀人亡

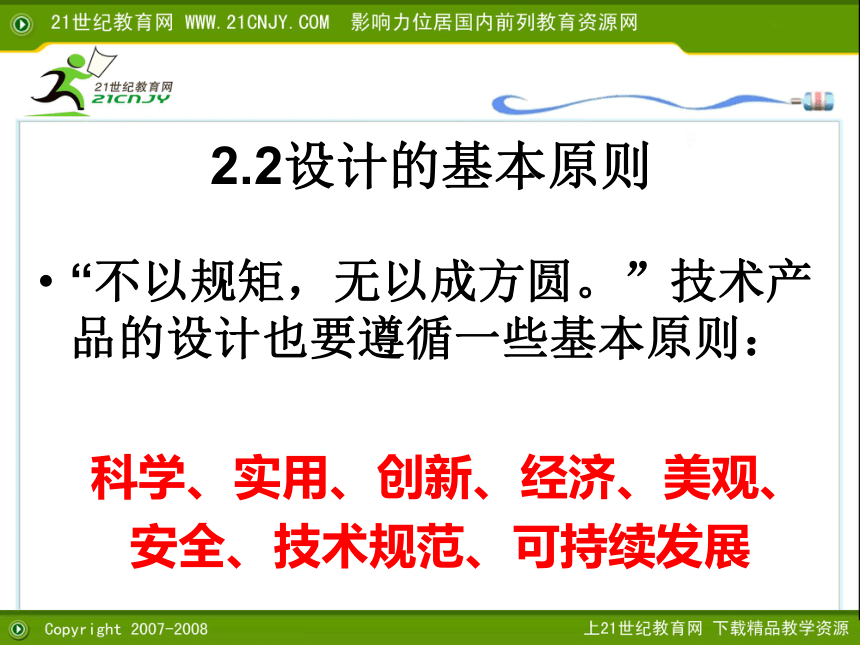

2.2設計的基本原則
技術與設計1
第二章步入設計殿堂
“不以規矩，無以成方圓?！奔夹g產品的設計也要遵循一些基本原則：
科學、實用、創新、經濟、美觀、
安全、技術規范、可持續發展
2.2設計的基本原則

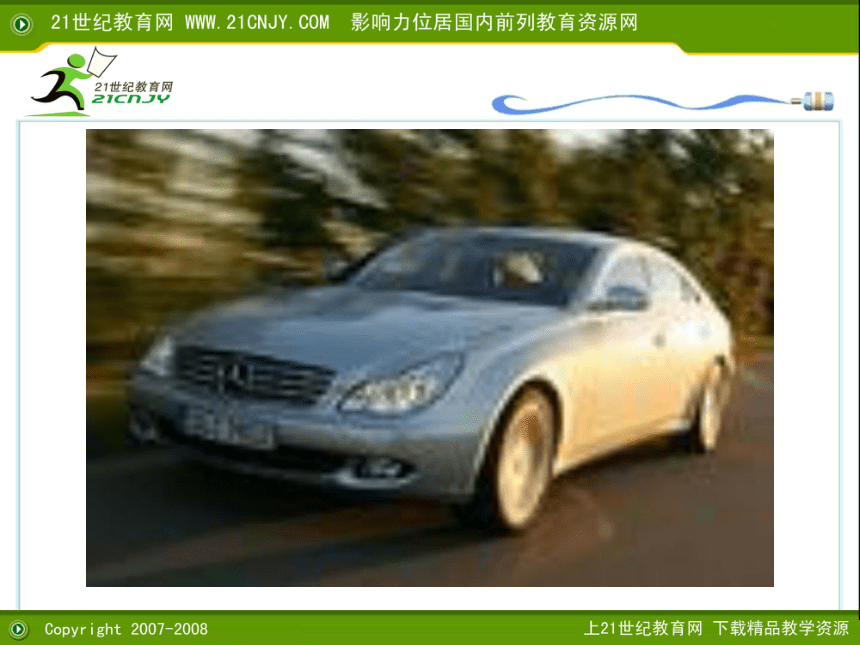

為什么飛機、汽車、火箭的外形都呈流線型
1、科學性原則
設計必須遵循自然界的科學規律，否則要
導致設計的失敗。
案例分析：
電動機
發電機
永動機
發電機
電動機
永動機
一個叫亨內考的法國人提出來的，輪子中央有一個轉動軸，輪子邊緣安裝著12個可活動的短桿，每個短桿的一端裝有一個鐵球。方案的設計者認為，右邊的球比左邊的球離軸遠些，因此，右邊的球產生的轉動力矩要比左邊的球產生的轉動力矩大。這樣輪 子就會永無休止地沿著箭頭所指的方向轉動下去，并且帶動機器轉動。這個設計被不少人以不同的形式復制出來，但從未實現不停息的轉動。 雖然右邊每個球產生的力矩大，但是球的個數少，左邊每個球產生的力矩雖小，但是球的個數多。于是，輪子不會持續轉動下去而對外做功，只會擺動幾下，便停在右圖中所畫的位置上。
2.實用原則
設計實用性是指產品為實現其目的而具有的基本功能(使用價值)。（包括物理功能、生理功能、心理功能和社會功能。）
物理功能
性能
構造
可靠性
效率精度
方便性
愛好
安全性
宜人性
造型
色彩
生理功能
心理功能
社會功能
機理
個人價值
興趣
裝飾
社會地位
產品實用性
2、實用性原則
實用的設計，滿足人們生產、生活的實際需要；要求產品簡潔、方便、宜人、安全、耐用，以較小的物質消耗獲得更大的效益。
BACK
多功能軍刀
BACK
3、創新性原則
創新是設計的核心，目的是為了適應社會的發展和人們生活方式的變化，從外形、材料、結構、原理和工藝等方面考慮。
BACK
3、創新原則
創新就是通過引入新概念、新思想、新方法、新技術等，或對已有產品的革新來創造具有相當社會價值的事物或形式。
討論：洗衣機的誕生和發展給我們的生活帶來了什么改變？
創新是設計的核心，一種產品沒有創新就會很快被淘汰。
設計過程中的創新，可以從原理、結構、技術、材料、工藝等方面改進和突破。
安全是人類的起碼要求，設計要體現以人為本的原則。
4、安全性原則
BACK
A．在裝修學生宿舍時，工人師傅在宿舍走廊的圍墻上又增加了用鐵管做成的護欄。這是考慮了人機關系的什么目標（ ） A、高效 B、健康 C、舒適 D、安全
4、安全性原則
5、經濟原則
設計中的經濟原則是指以最低的費用(成本)取得最佳的效果.
(1)注意采用新工藝、新材料，盡可能采用生產流水線、生產自動化、自動化管理。
(2)注意降低材料消耗和節約能源，但絕不能為降低成本而粗制濫造，產品設計必須從消費者利益出發。
(3)價值優化原理：功能成本比=功能/成本
提高功能成本比的方法：
（1）在功能不變的前提下降低成本；
（2）在價格不變的前提下增加功能；
（3）在增加功能的同時降低成本。
5、經濟性原則
力圖用較低的成本獲得較好的設計產品的原則；
設計時注意：
合理選擇使用材料、合理制定設計要求、注意加工工藝過程。
實例分析：
房屋建設用料
鄉村公路鋪設
BACK
6、美觀性原則
設計之美有三個要義：
一是新，求新、求異、求變、求不同；
二是合理,解決了實際生活中的問題；
三是人性，服務于人們的生活需要是設
計的最終目的。
設計時要注意：
運用好美學知識、利用恰當的比例、
優美的造型、適宜的色彩、獨具匠
心的圖案的設計。
BACK
下列技術產品美在哪里
問題思考：
1、老肖從日本來回了一個原裝微波爐，因三項插頭太大，插不進家里的國產三項插座，這是什么原因造成的？你有何改進意見？
2、老張用貨車從農村運了一批農產品進城，途中車胎壞了，他是否能從路邊的汽車修理店換一個車胎呢？為什么？
3、掛衣架螺絲安裝
技術規范是國家（或行業）為了保證技術產品的質量、維護消費者利益和安全而頒布的有關規定。
遵守技術規范還可推動產品標準化建設，降低生產成本、提供便利和提高效率。
技術規范有強制性標準，也有推薦使用的技術標準。
有國家標準和國際標準（如ISO-9000及ISO-1400系列質量、環保標準，電腦的TCO-99環保標準等）
7.技術規范原則
7.技術規范原則
問題：
（1）為什么具有全球漫游的手機可以在全球一百多個國家間實現漫游通話
（2）各種手機電池、充電器是否采用統一技術標準 可以通用嗎 帶來什么后果
（3）所有的電源的插座和電源插頭（二孔和三孔兩種）是否都是采用同一標準
1.可回收環保餐具符合設計的__________原則。
A、創新原則 B、實用原則 C、美觀原則 D、可持續發展原則
8、可持續發展原則
可持續發展的設計原則，使所設計的產品即能滿足產品功能的要求，又能滿足適應環境與可持續發展的需要。
可持續發展設計原則內容：
1、設計過程的每一個決策充分考慮盡量減少對環境的破壞。
2、盡可能減少原料菏自然資源的使用，減輕各種技術、工藝對環境的污染。
3、在設計過程中最大限度地減少產品重量和體積，精簡結構；在生產中減少消耗；在流通中降低成本；在消費中減少污染。
4、改進產品結構設計，使用過的產品廢物中尚有利用價值的資源或部件便于回收，減少廢棄物的垃圾量。
BACK
8.可持續發展的原則
技術設計的可持續發展原則是指產品的設計既能滿足當代發展的需求,又考慮到未來發展的需要,不以犧牲后人的利益和長遠的利益為代價來滿足當代人的需求.
產品的設計要考慮到人類長遠的發展、資源與能源的合理利用、生態的平衡等可持續發展的因素。
設計是一項綜合活動，設計的各種原則不是各自獨立的，而是相互聯系、相互制約、相互影響的。
設計的基本原則
科學性原則
實用性原則
創新性原則
安全性原則
經濟性原則
美觀性原則
技術規范性原則
可持續發展原則
另外還有：道德原則
設計者必須有寬廣的眼界和高度的社會責任感，力求用設計完美的產品奉獻社會，維護、完善社會倫理道德，推進人類文明的發展。
產品的設計應堅持以人為本，不能出于某種不道德的目的.
如:各種刑具、各種假冒偽劣產品、毒品等是違背法律和道德規范的設計。
設計必須嚴格遵守專利法、公民權益保護法、環境保護法等相關法律規定。同時設計還要符合道德規范。
冰毒
冰毒即甲基苯丙胺，為純白色晶體，晶瑩剔透，外觀似冰，俗稱“冰毒”，吸、販毒者也稱之為“冰”。 冰毒最早由日本人發明。
濫用者會處于強烈興奮狀態：不吃不睡、活動過度、情感沖動、不講道理、偏執狂、妄想、幻覺和暴力傾向。有的會產生自殺或殺人傾向。
查獲冰毒25噸 全球最大冰毒案深圳開庭 查獲冰毒25噸 全球最大冰毒案深圳開庭 摘自南方都市報 2001年09月11日15:08 茍驊 內地與香港警方聯手查獲冰毒２５噸,其中深圳收繳１７噸
制造冰毒五主犯受審全判死刑
不法分子設計的《竊取銀行卡密碼器》，利用它的假鍵盤套取客戶密碼，盜竊他人存款。
練習
談談你對創新的理解，并選擇生活中的某個產品，試從下表中所列的四個方面對其進行分析。
分析
原理創新
結構創新
材料創新
工藝創新
閱讀：月餅的包裝
請回答: 月餅的包裝造成了什么后果
馬上行動
討論設計的基本原則之間的相互關系，并嘗試用圖的形式表示出來。
案例分析：“木桶與塑料桶”
從經濟原則出發，對木桶與塑料桶進行比較，成本誰高誰低？
制造成本 材料成本 維護成本 使用壽命 運輸成本 儲存成本 回收成本 總
評
木桶
塑料桶
馬上行動
水燒開時,提醒注意
美觀,形象
開啟出水口
穩定性好
受熱面積大,熱效率高
保護手不被金屬把燙傷
手感舒適
便于傾倒
便于清洗
結合水壺造型特點分析其各部分的功能
再見
