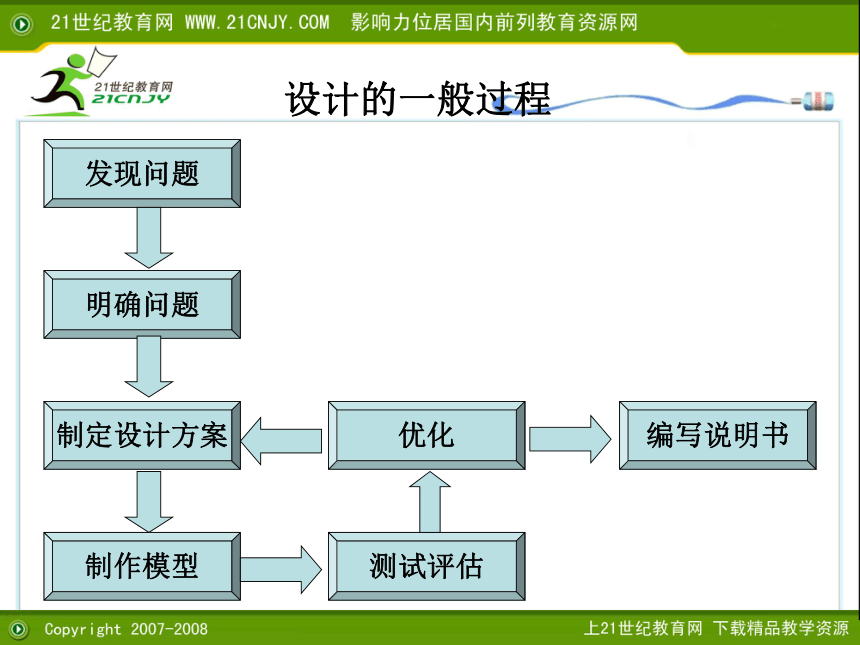

設計的一般過程
發現問題
明確問題
制定設計方案
制作模型
測試評估
優化
編寫說明書

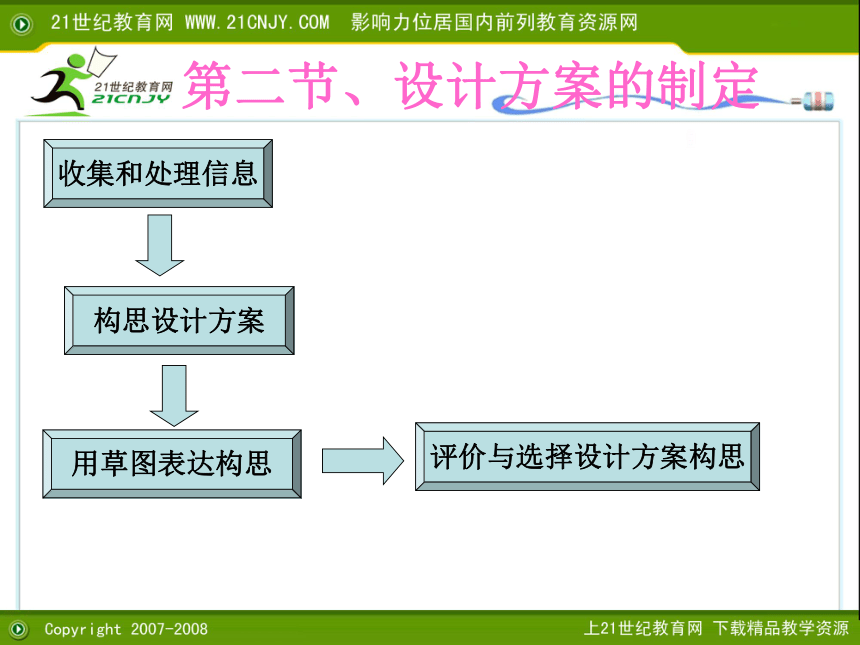

第二節、設計方案的制定
收集和處理信息
構思設計方案
用草圖表達構思
評價與選擇設計方案構思

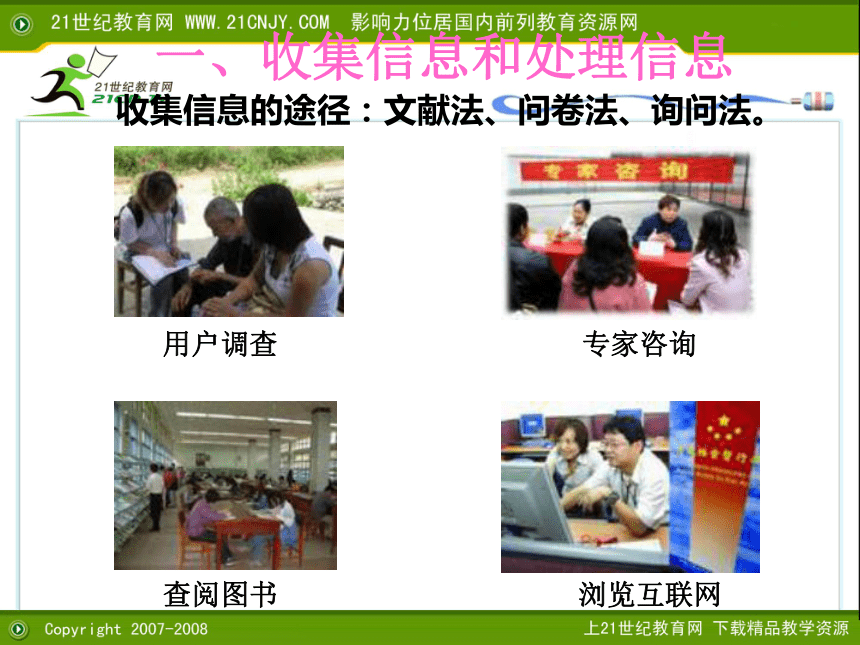

一、收集信息和處理信息
收集信息的途徑：文獻法、問卷法、詢問法。
用戶調查
專家咨詢
查閱圖書
瀏覽互聯網

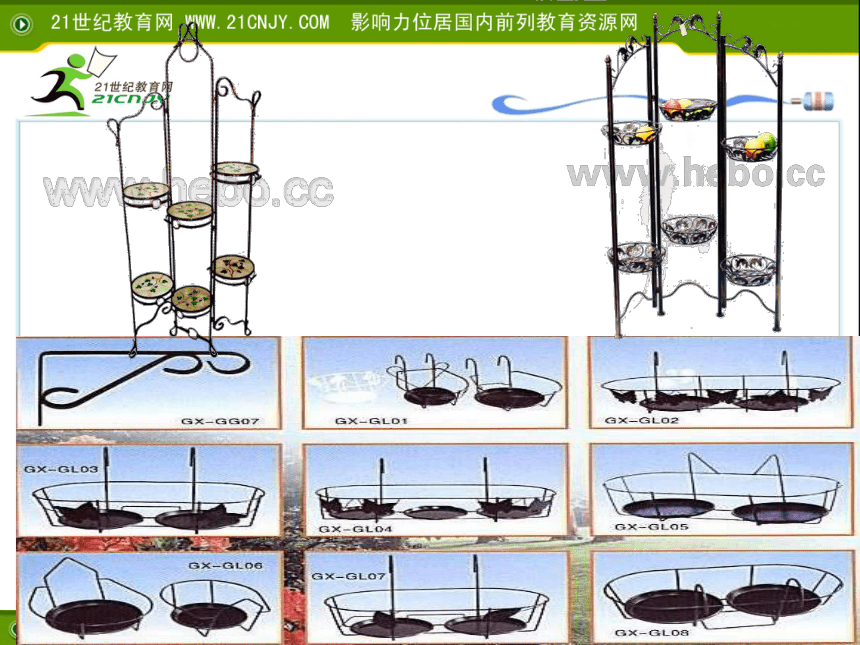

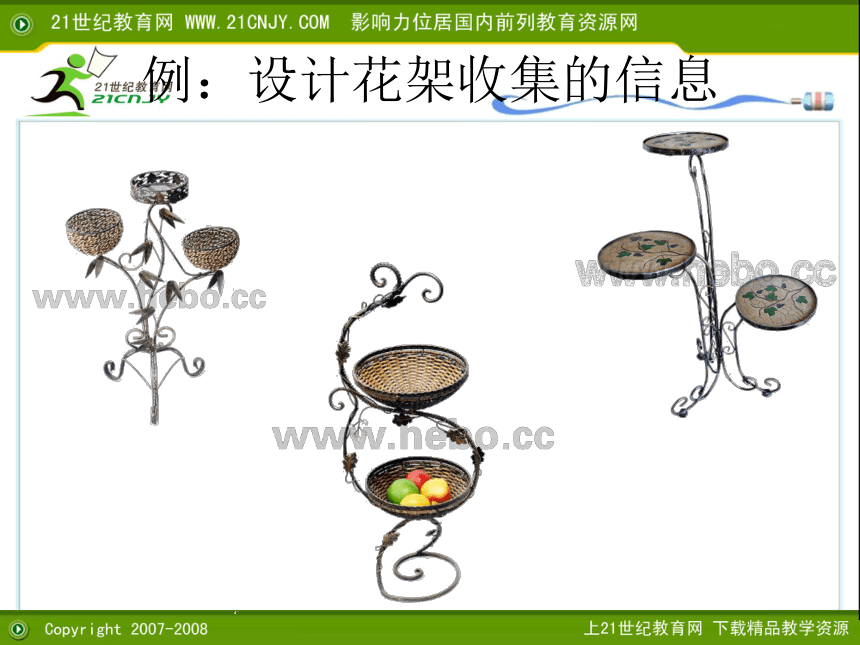

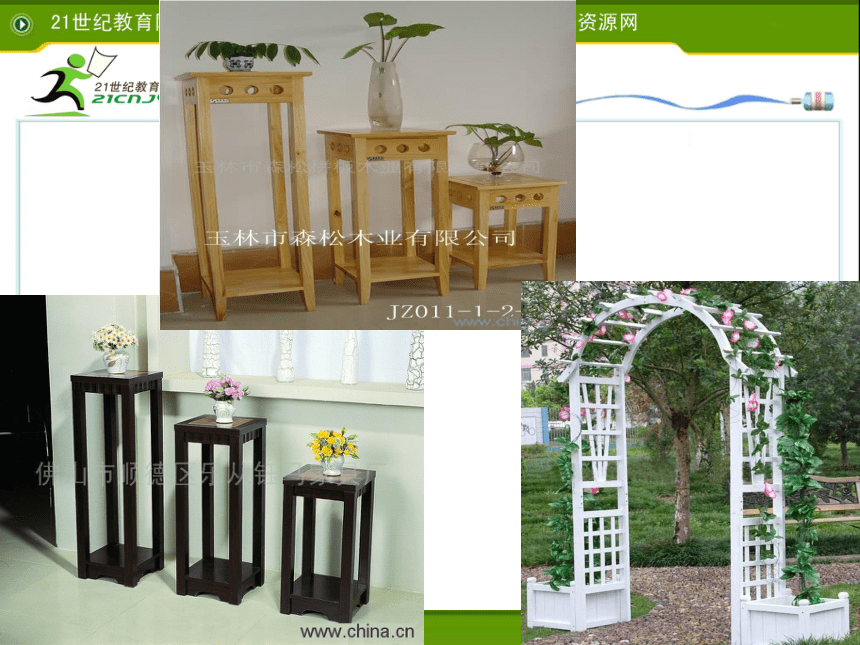

例：設計花架收集的信息

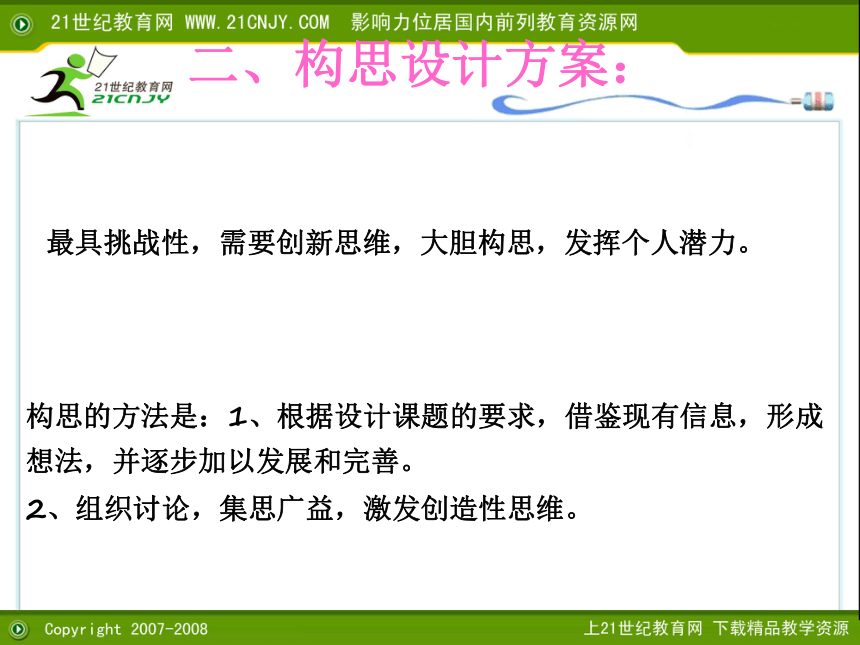

二、構思設計方案：
最具挑戰性，需要?jiǎng)?chuàng)新思維，大膽構思，發揮個人潛力。
構思的方法是：1、根據設計課題的要求，借鑒現有信息，形成
想法，并逐步加以發展和完善。
2、組織討論，集思廣益，激發創造性思維。

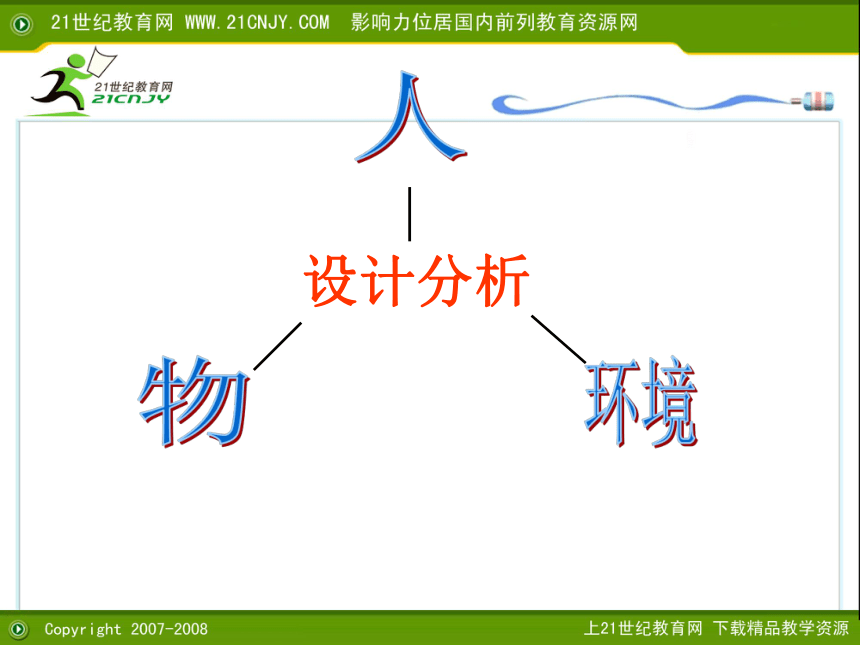

設計分析
奇特性構思法
在模仿、聯想基礎上，要培養敢于突破常規思維，大膽想象的能力。 在小組中可開展“奇思妙想”的討論，拓展思路。
奇特性構思所形成的方案一般具有原創性。

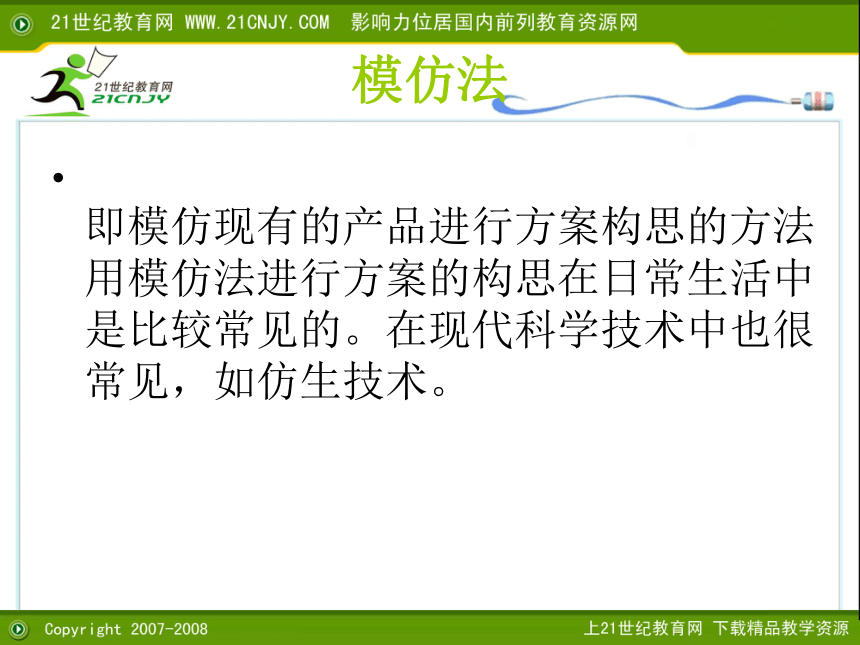

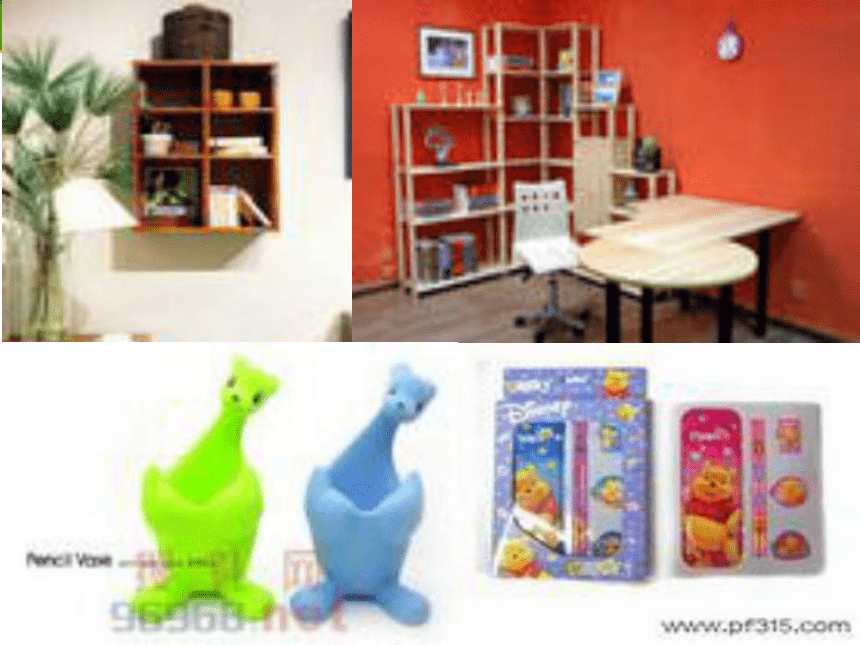

模仿法
即模仿現有的產品進行方案構思的方法 用模仿法進行方案的構思在日常生活中是比較常見的。在現代科學技術中也很常見，如仿生技術。
聯想法
用聯想法進行方案構思，人們就必須具備豐富的實踐經驗、較廣的見識、較好的知識基礎及較豐富的想像力。 利用聯想法進行方案構思，不一定能使技術設計一次性成功，但它有可能為構思找到一種方法或一條形成方案的路徑。

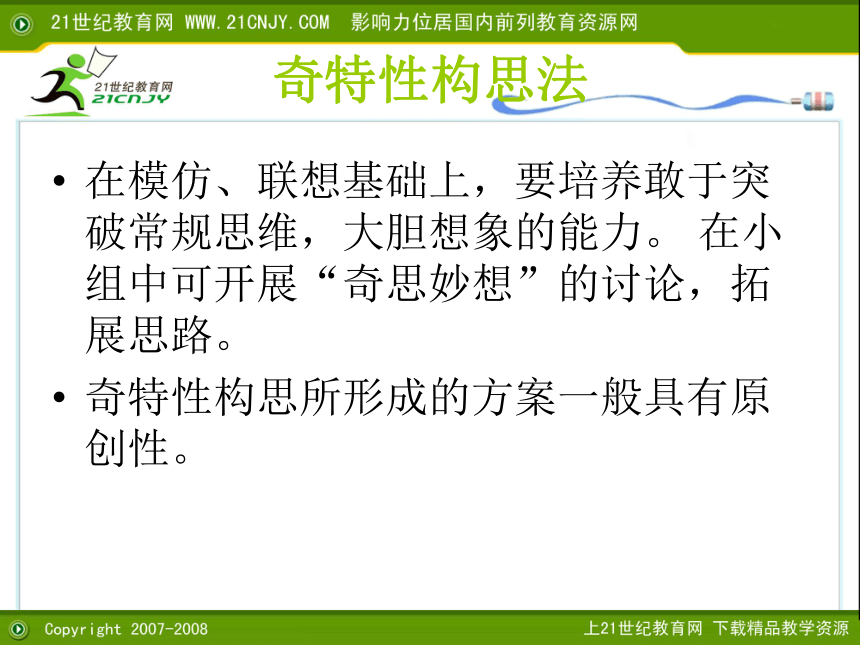

奇特性構思法
在模仿、聯想基礎上，要培養敢于突破常規思維，大膽想象的能力。 在小組中可開展“奇思妙想”的討論，拓展思路。
奇特性構思所形成的方案一般具有原創性。
進行方案的比較和權衡
在多個方案經構思形成之后，我們往往要對這些方案進行評判和比較，同時要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，最后選出較為滿意的方案或集中各方案的優點進行改進。
方案的比較
方案的權衡
方案構思的核心——?jiǎng)?chuàng)新
一個產品是不是有新意，是不是有生命力，就是看它是不是有創新。而創新性就體現在設計方案上。因此我們說，方案構思，是設計者設計風格和能力的體現。
1、不要放過身邊出現的問題 2、不要迷信權威 3、要善于借鑒和遷移 4、多想想物體的其他功能
三、用草圖表達構思
1、為什么要練習徒手繪畫？
2、畫直線的要領
3、畫圓形和曲線的要領
4、立體圖的要領
1、畫線要穩，圖線清晰
2、目測尺寸要準、各部分比例均勻。
3、標注尺寸無誤、字體工整。
徒手繪畫要求
例：設計個性汽車的草圖
四、評價與選擇設計方案構思
評價與選擇設計構思時，要采取科學的態度，實事求是，具體情況具體分析。
評價設計構思的主要依據，是看它是否符合設計的基本原則。
人
物
環境
造型
功能
材料
學習
重
在發
育
安全
意識弱
適應性
環境
保護
中
學
生
臺
燈
設
計
各部件設計分析
燈泡
燈泡的主要功能在于照明。臺燈的燈泡有很多種，如白熾燈、日光燈管、節能燈管等。
由于高中生學習的時間較長，眼睛易疲勞，為了保護其視力，所要設計的臺燈應連續平穩地發光，一般選擇沒有頻閃或頻閃較低的燈泡。
各部件設計分析
支撐架
臺燈放在書桌上，它的高度與學生的坐高以及書桌高度之間有很重要的關系。臺燈的高度不僅影響光線的利用率，而且影響學生的坐姿。選擇支撐架時，在保證臺燈高度適中的前提下，要考慮它對不同學生身高的適應性以及制作復雜程度、成本等問題。
思考：
① 設計支撐架時還應考慮哪些方面的問題？這些問題可以通過什么樣的支撐架來解決？
各部件設計分析
燈罩
選擇燈罩時，主要考慮的是通過燈罩給學生提供一個照度合適并且光線柔和的環境。這與燈罩的材料和外形有著密切的關系。
燈罩的材料會影響光線的照射形式。透明燈罩將光透射出去，會使臺燈照度達不到要求；不透明的燈罩反射燈光，使臺燈照度很高卻不能營造一個柔和的環境。選擇燈罩材料還應注意材料的導熱效果。
燈罩的外形設計主要應考慮光線照射的角度，通過選擇合適的燈罩坡度使臺燈的光線更符合要求。
對燈罩的設計分析還要考慮它對臺燈穩定性的影響。
各部件設計分析
開關
開關起通斷電源或調節光線亮度的作用。常見的臺燈開關有撥動式開關、旋鈕式開關、觸摸式開關等。
選擇開關時，要注意它能否根據學生的需要，安全有效地控制臺燈的亮度。觸摸式感應開關會因?yàn)闊o(wú)意的觸碰而導致燈亮和燈滅，而聲控式開關也會因?yàn)橥饨绛h(huán)境發出的聲音而引起燈的自動開和關，這無疑會對學生的學習造成影響。
各部件設計分析
底座
底座位于臺燈的底部，起支撐和穩定作用。因此，它的設計主要是通過對材料和形狀的設計來保證臺燈的穩定性。
根據高中學生的特點，底座的材料應選擇堅固的、不易碎的，其形狀則應在追求臺燈穩定的基礎上，體現個性化的風格。
各部件設計分析
其它設計
對臺燈進行設計分析時，可以考慮如何實現臺燈的多功能，如在臺燈底座上安裝日歷、筆筒等附件。還可以考慮對臺燈的功能進行拓展，如實現臺燈的定時開關功能，到了學習時間它就會自動打開；實現臺燈的自動報警功能，當眼睛離書本太近時，臺燈能自動提醒使用者糾正坐姿。
分析臺燈材料的選擇時，要注意在現有條件下有哪些材料可供使用，盡量就地取材；并且要盡量使用可再生資源。制作臺燈時，必須學會選擇標準件。
在作設計分析時，應考慮臺燈各部分之間的關系，使之成為一個協調的整體。
根據設計要求與設計原則對各個方案進行權衡。
方案A：照明效果較差，造型美觀，結構創新，穩定，耐久性較好，安全性不高，環保性不好，制作稍難，價格適中。
方案B：照明效果較好，穩定，耐久性好，安全性高，環保性不好，制作簡單，價格稍高。
方案C：照明效果好，材料創新，穩定，耐久性好，安全性高，環保性較好，制作難，價格適中。
方案D：照明效果好，造型美觀，穩定性不高，耐久性較差，安全性較高，環保性較好，制作簡單，價格便宜。
設計臺燈首先要滿足基本功能——照明，其次安全性，再考慮結構穩定性和臺燈的耐久性，最后綜合考慮臺燈的加工難易等。抓住設計的核心與關鍵是權衡設計方案的必要條件。
思考：
② 假如讓你選擇設計方案，你選擇哪一個？說明理由。如果你認為這些方案都不符合要求，你會做什么樣的改進？
