設計的表達與交流

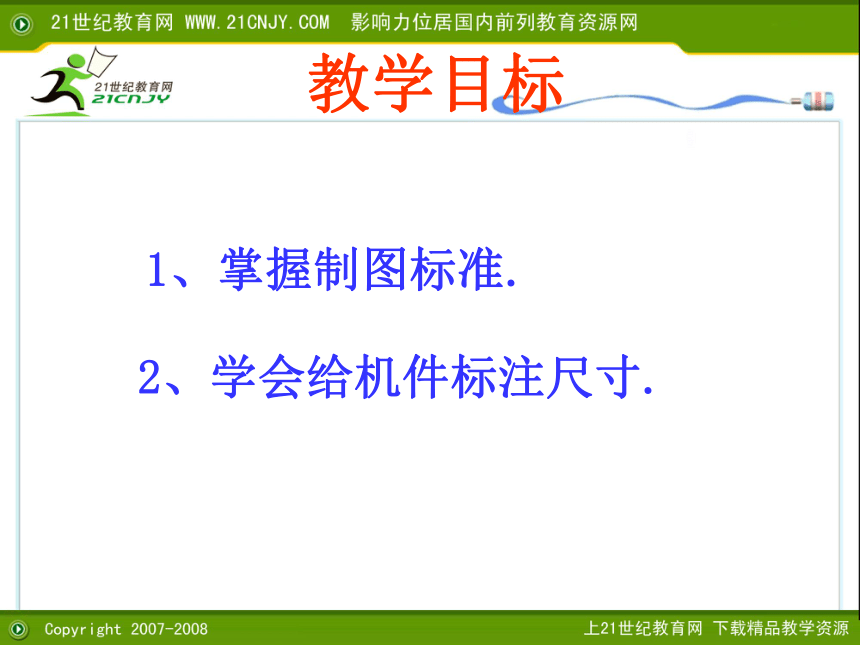

1、掌握制圖標準.
2、學會給機件標注尺寸.
教學目標

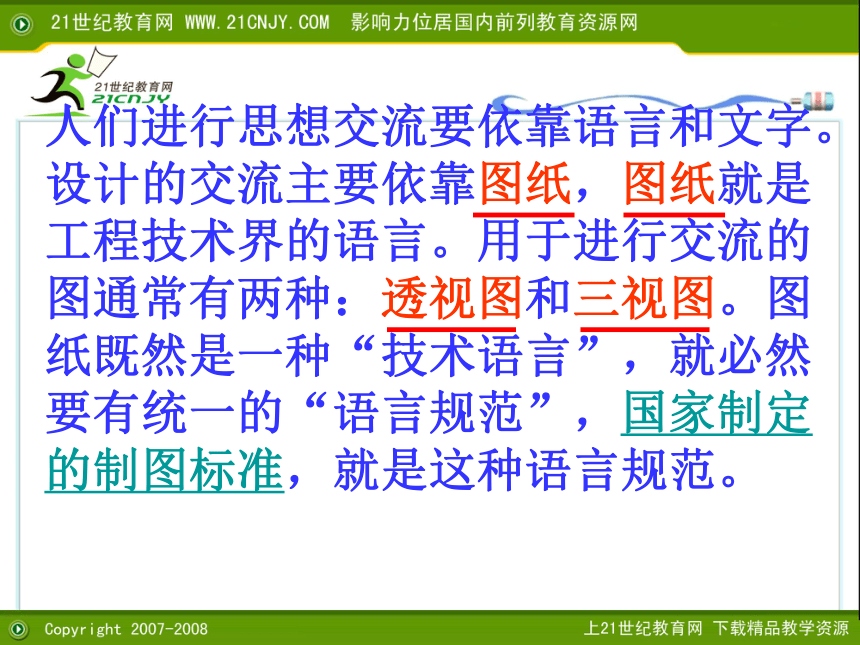

人們進行思想交流要依靠語言和文字。設計的交流主要依靠圖紙，圖紙就是工程技術界的語言。用于進行交流的圖通常有兩種：透視圖和三視圖。圖紙既然是一種“技術語言”，就必然要有統一的“語言規范”，國家制定的制圖標準，就是這種語言規范。

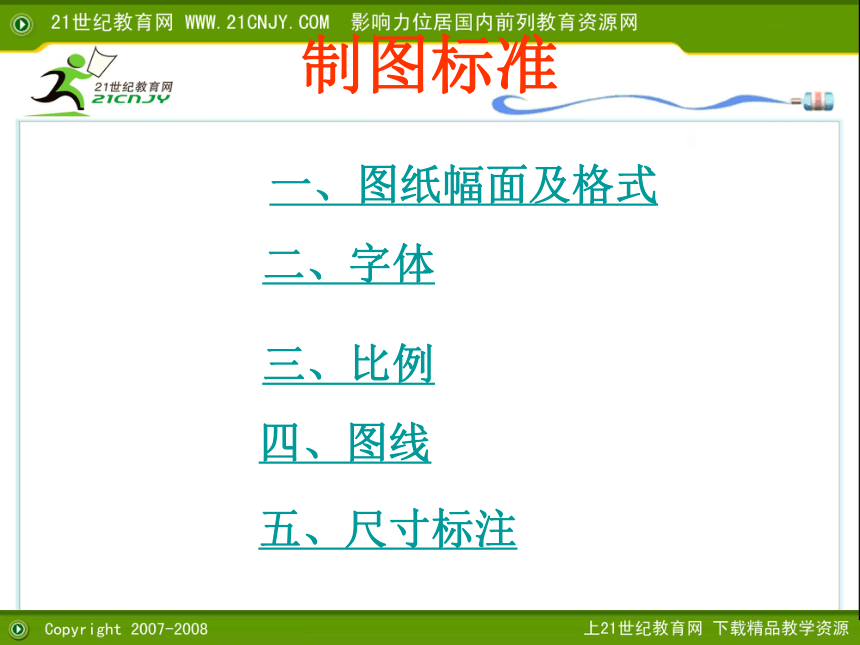

一、圖紙幅面及格式
二、字體
三、比例
四、圖線
五、尺寸標注
制圖標準

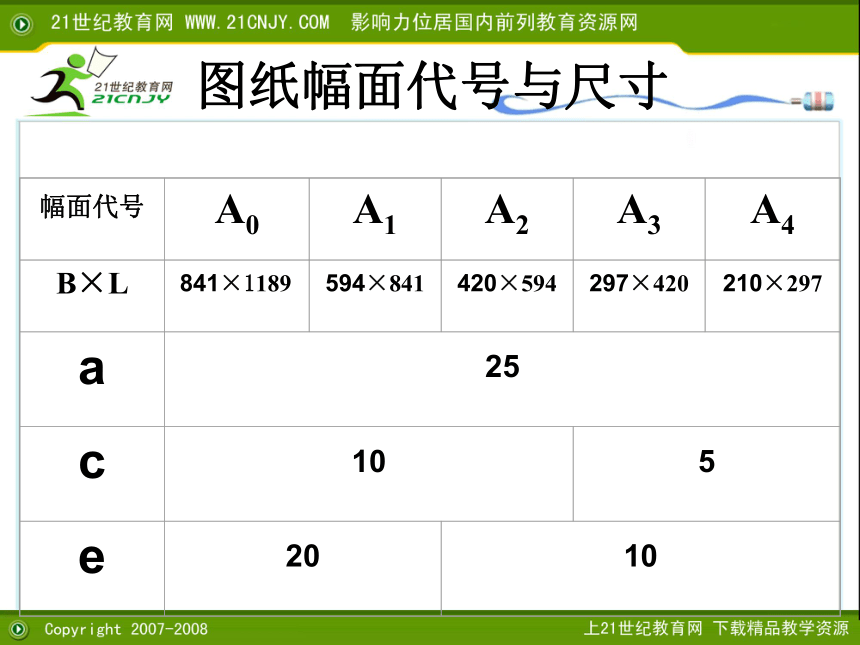

圖紙幅面代號與尺寸
幅面代號
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
a
25
c
10
5
e
20
10

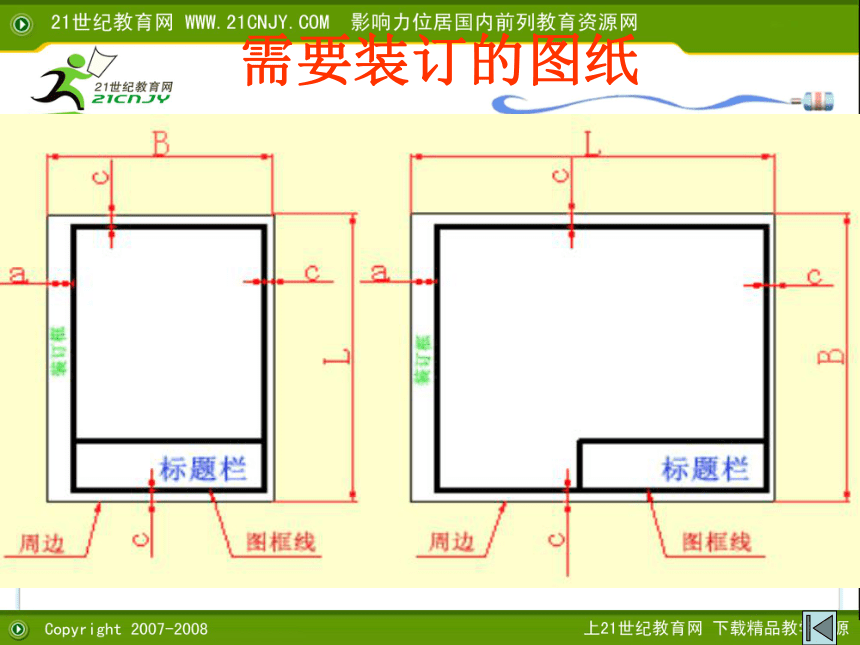

需要裝訂的圖紙

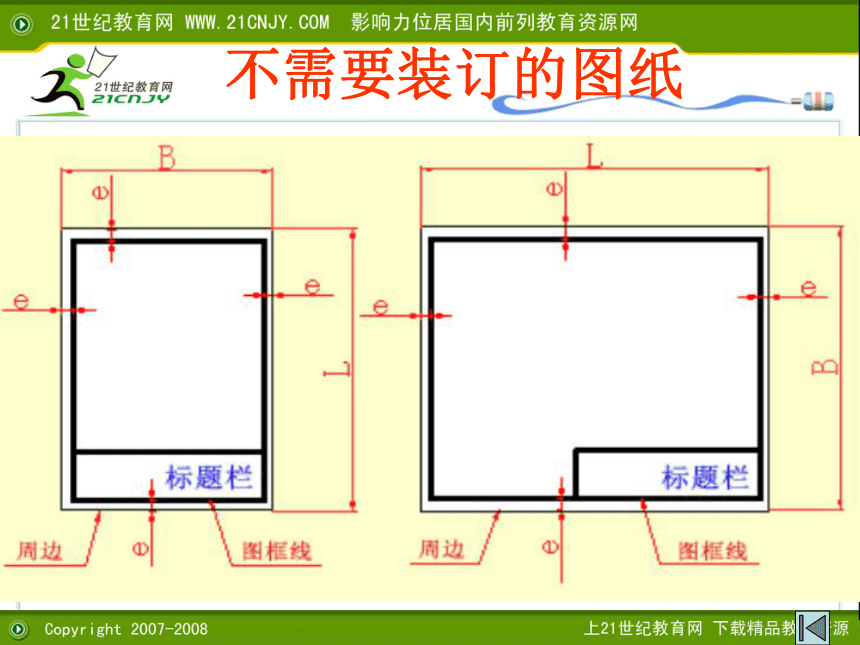

不需要裝訂的圖紙

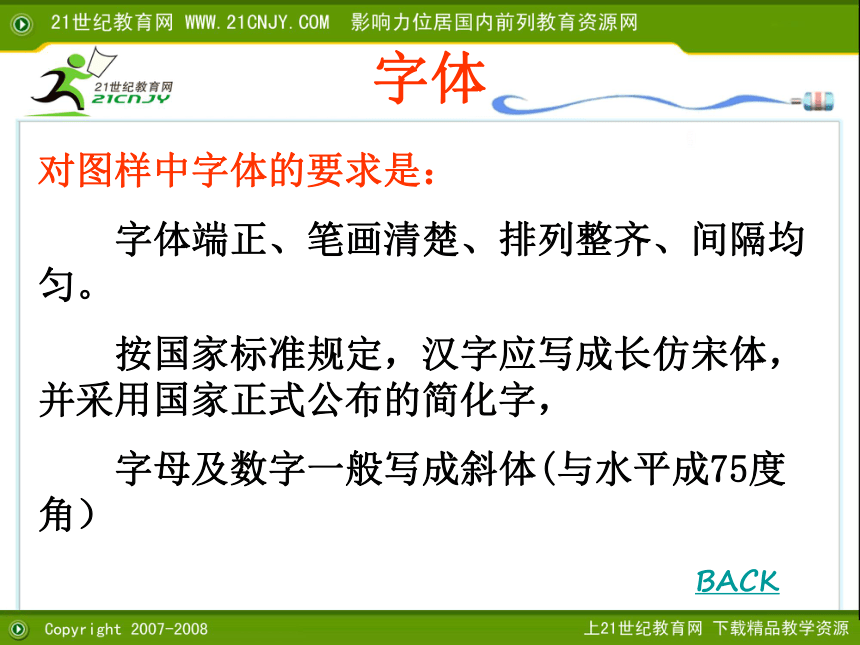

字體
對圖樣中字體的要求是：
字體端正、筆畫清楚、排列整齊、間隔均勻。
按國家標準規定，漢字應寫成長仿宋體，并采用國家正式公布的簡化字，
字母及數字一般寫成斜體(與水平成75度角）
BACK

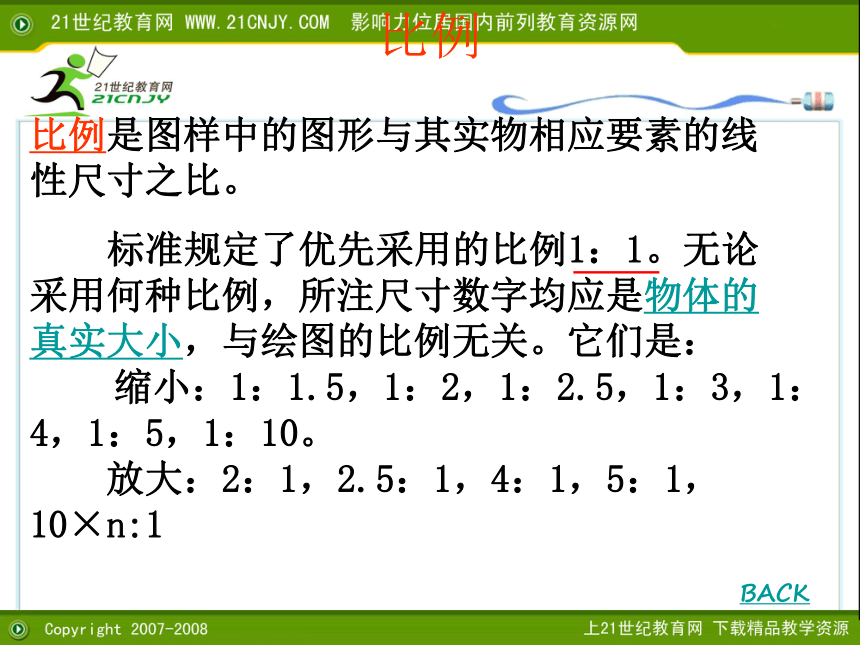

比例
比例是圖樣中的圖形與其實物相應要素的線性尺寸之比。
標準規定了優先采用的比例1：1。無論采用何種比例，所注尺寸數字均應是物體的真實大小，與繪圖的比例無關。它們是： 　　縮小：1：1.5，1：2，1：2.5，1：3，1：4，1：5，1：10。 　　放大：2：1，2.5：1，4：1，5：1，10×n:1
BACK
16
8
6
2：1
16
8
6
8
6
1：1
1：2

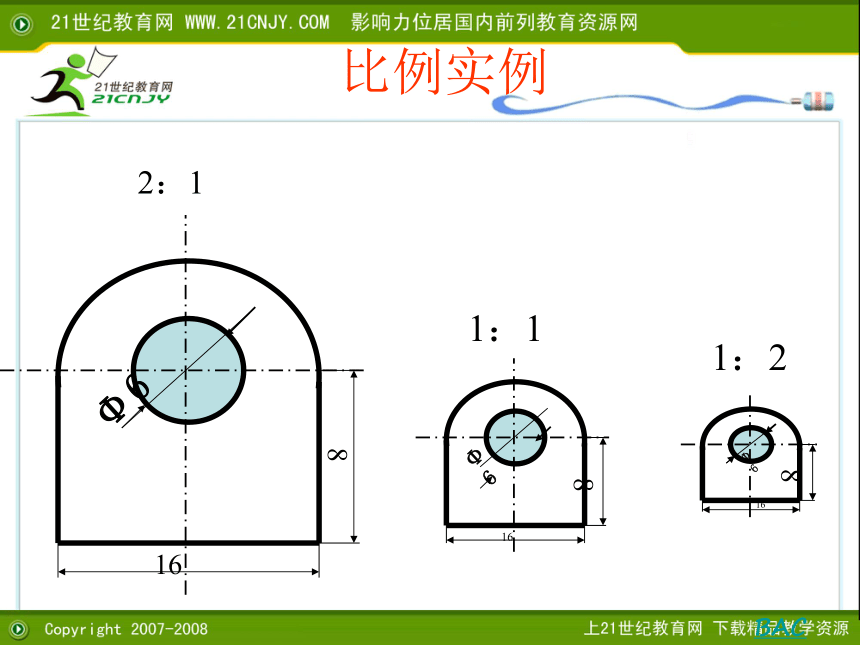

比例實例
BACK
16

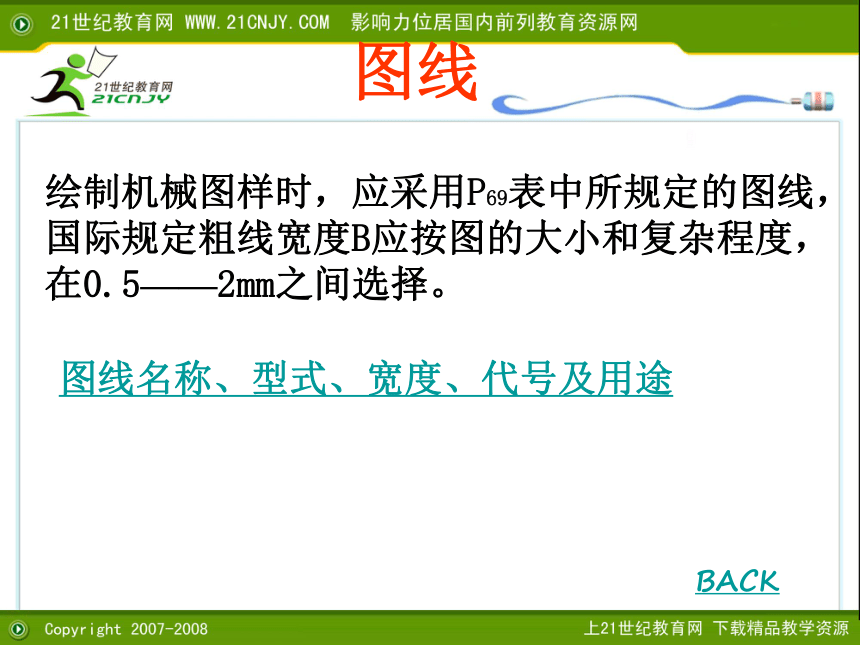

圖線
繪制機械圖樣時，應采用P69表中所規定的圖線，國際規定粗線寬度B應按圖的大小和復雜程度，在0.5——2mm之間選擇。

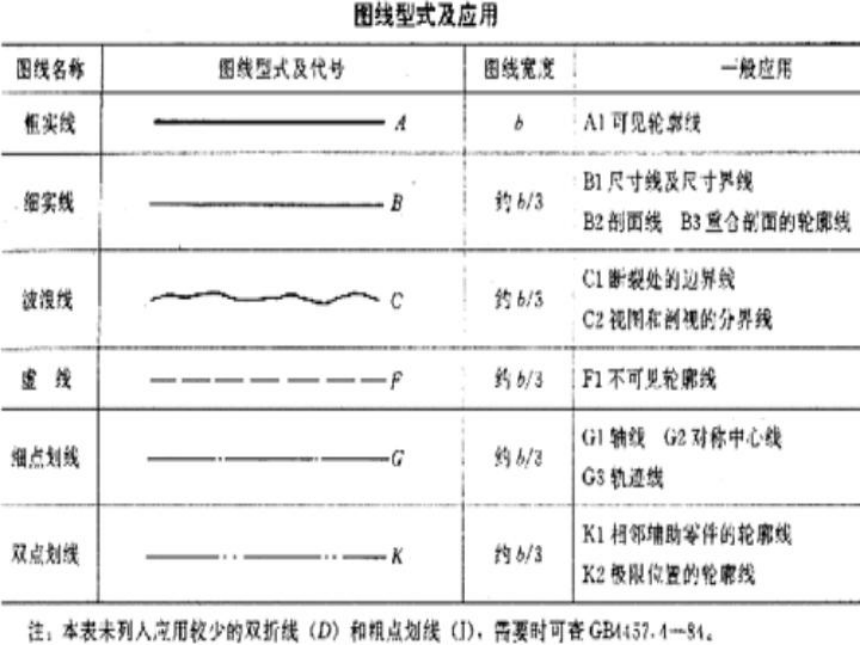

圖線名稱、型式、寬度、代號及用途
BACK
尺寸標注
1.尺寸的三要素:
尺寸有尺寸界線、尺寸線（包括箭頭）、尺寸數字（包括必要的符號及字母）三要素組成。
2、常用的尺寸標注法
BACK
2、常用的尺寸標注法
（1）標注角度尺寸時，尺寸界線沿徑向引出，尺寸線是以角度頂點為圓心的圓弧。
標注直徑或半徑尺寸時，應在尺寸數字前分別加注符號“ ”或“R”。
（3）在標注球面的直徑或半徑尺寸時，應在符號“ ”或“R”前在加注符號“S”.
S 10
尺寸界線
尺寸界線用細實線繪制，并由圖形的輪廓線、軸線或對稱中心線處引出。也可以借用圖形的輪廓線、軸線或對稱中心線作尺寸界線。
45°
90
60
140
R10
80
120
60
60
尺寸線
尺寸線用細實線繪制，且不能用其他圖線代替，尺寸線終端一般用箭頭表示尺寸的起止。
45°
90
60
140
R10
80
120
60
60
尺寸數字
尺寸數字表示機件的真實大小（單位為毫米時，在圖中不 標單位），一般標注在尺寸線的上方，也可標注在尺寸線的中斷處。水平尺寸的尺寸數字字頭朝上，垂直尺寸字頭朝左，傾斜尺寸字頭有朝上的趨勢。
45°
90
60
140
R10
80
120
60
60
哪些為尺寸界線、尺寸線、尺寸數字？
　課本70頁，在書上標注所給圖形的尺寸？　　
自主訓練
6
6
30
12
4
4
P70 標注尺寸
繪圖工具與透視圖
教學目標：
1、能夠識別常用繪圖工具，并掌握使用方法
2、學會透視圖的原理及繪制方法。
上節回顧：填空、簡答、標注
本節回顧
常用繪圖工具及用法
常用的繪圖工具有：圖板、丁字尺、三角板、圓規、分規、比例尺、曲線板、墨線筆
繪圖時，用膠帶紙將圖紙固定在圖板左下方的適當位置，不要使用圖釘固定圖紙，以免損壞板面。
圖板
圖板表面應平坦，側邊應平直。為了便于操作，一般應向前傾斜20°。
丁字尺
丁字尺由尺頭和尺身組成，畫圖時應使尺頭靠緊圖板左側的工作邊，沿丁字尺的尺身工作邊自左向右畫出水平線
三角板
三角板一般由兩塊組成一對，它除了可以畫直線以外，還常與丁字尺配合使用畫垂直線和傾角為15°倍數的斜線。
圓規
分規
分規兩針尖要等長，合攏時要對準；使用時，要單手操作，調整間距；分規可用來量取長度和等分線段
比例尺
1.比例尺尺面上刻有不同的比例刻度可供度量時選用;
2.比例尺不可用來畫線，可以用來直接量取尺寸（如圖（a）），或用分規量取尺寸（如圖（b））
曲線板
1. 先徒手用細線將各點連成曲線（如圖（a）所示）；
2. 選擇曲線板上曲率合適的部分，分段描繪（如圖（b）所示）；
3. 注意：在畫每一分段時，前后連接處應各有一小段重復，以保
證所連各段曲線的光滑過渡。
繪圖用品
常用繪圖用品有：繪圖紙、繪圖鉛筆、膠帶紙、擦圖片、小刀、砂紙、繪圖橡皮等。
繪圖紙
繪圖紙要求：質地堅硬，用橡皮擦不易起毛，上墨不滲。
鉛筆
鉛筆的筆芯有軟硬之分，分別用字母B和H表示。B前的數字愈大筆芯愈軟，H前的數字愈大筆芯愈硬，HB表示軟硬適中。用途：1、將H或2H的鉛筆削成錐形，畫細線；將HB的鉛筆削成錐形，用來寫字；2、將HB或B的鉛筆削成鏟型（其中b為鏟型筆芯的厚度也是粗線的寬度），可以用來畫粗線。
擦圖片
透視圖的種類
根據消失點的數目分為：一點透視、二點透視、三點透視。
一消失點
二消失點
三消失點
透視圖的畫法
畫透視圖的步驟：設視平線，取消失點，向消失點連線，圖形畫在連線內。
例：長方體兩點透視圖畫法
1、先畫出長方體離觀察者最近的那條棱邊，其高度按比例確定。這是透視圖中唯一按比例畫出的線條。2、畫出視平線。3、在視平線上取定兩個消失點。4、用細線從物體高度的兩端分別向兩個消失點作連線。5、畫上長方體的深度深度應比實際的小，其棱邊也沿消失點連線。
畫法演示
透視圖畫法演示


視平線
消失點
1
消失點2
透視圖的應用
透視圖因具有很真實的立體感，故通常用于畫表現方案設計的效果圖。一點透視圖：通常用于畫室內設計效果圖，兩點透視圖：常用于畫產品設計效果圖，三點透視圖：常用于畫建筑物的效果圖。
透視圖
透視圖
一點透視（平行透視）
一點透視（平行透視）
作業
1、制圖標準有哪些？
2、字體的要求是什么？
3、什么是比例？
5、尺寸的三要素是什么？分別有什么要求？
1、設計的交流主要依靠———，———就是工程技術界的語言。2、用于進行設計交流的圖通常有兩種：（）和（）。
6、常用的尺寸標注法有什么？
4、繪制機械圖時，圖線的名稱、型式、代號、寬度及用途是什么？
5、國際規定粗線寬度b應按圖的大小和復雜程度，在———選擇。
填空
1、設計的交流主要依靠———，———就是工程技術界的語言。
2、用于進行設計交流的圖通常有兩種： ———，——— 。
3、圖紙既然是一種技術語言，就必然要有統一的語言規范， ———，就是這種語言規范。
4、無論采用何種比例，所注尺寸數字均應是———。優先采用的比例是———。
3、字體的要求是什么？
4、什么是比例？優先采用的比例是什么？
6、尺寸的三要素是什么？分別有什么要求？
7、常用的尺寸標注法有什么？
2、圖紙幅面有幾種 分別是什么？圖紙有什么格式？
1、制圖標準有哪些內容？
5、說出繪制機械圖樣時，所用圖線的名稱、型式代號、 寬度和用途。
簡答
