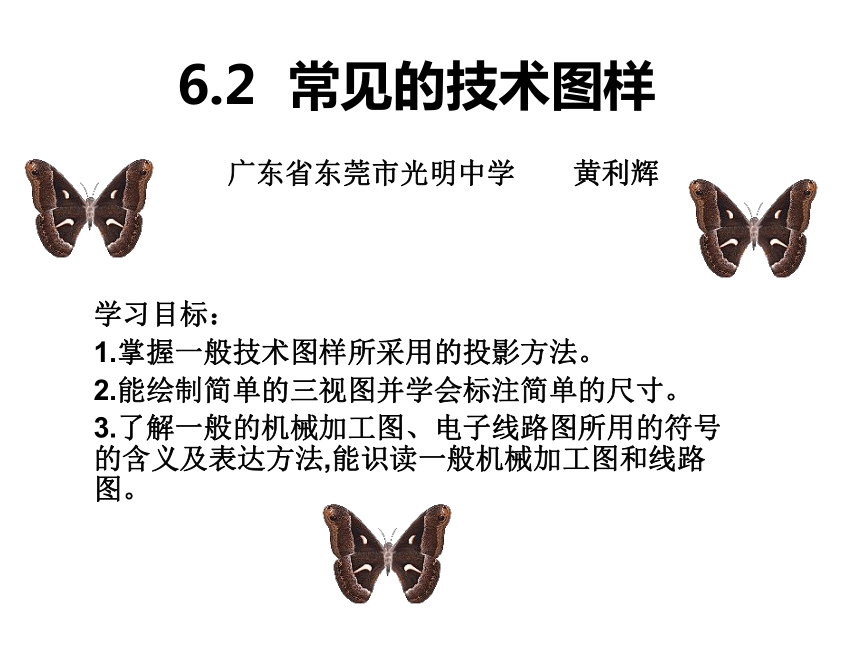

6.2 常見的技術圖樣
學習目標：
1.掌握一般技術圖樣所采用的投影方法。
2.能繪制簡單的三視圖并學會標注簡單的尺寸。
3.了解一般的機械加工圖、電子線路圖所用的符號的含義及表達方法,能識讀一般機械加工圖和線路圖。
廣東省東莞市光明中學 黃利輝

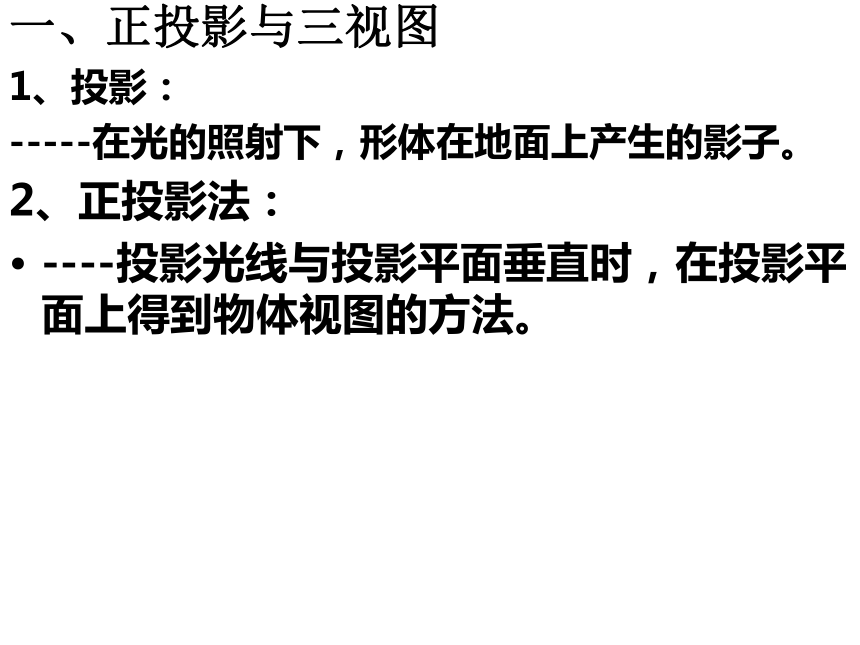

一、正投影與三視圖
1、投影：
-----在光的照射下，形體在地面上產生的影子。
2、正投影法：
----投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。

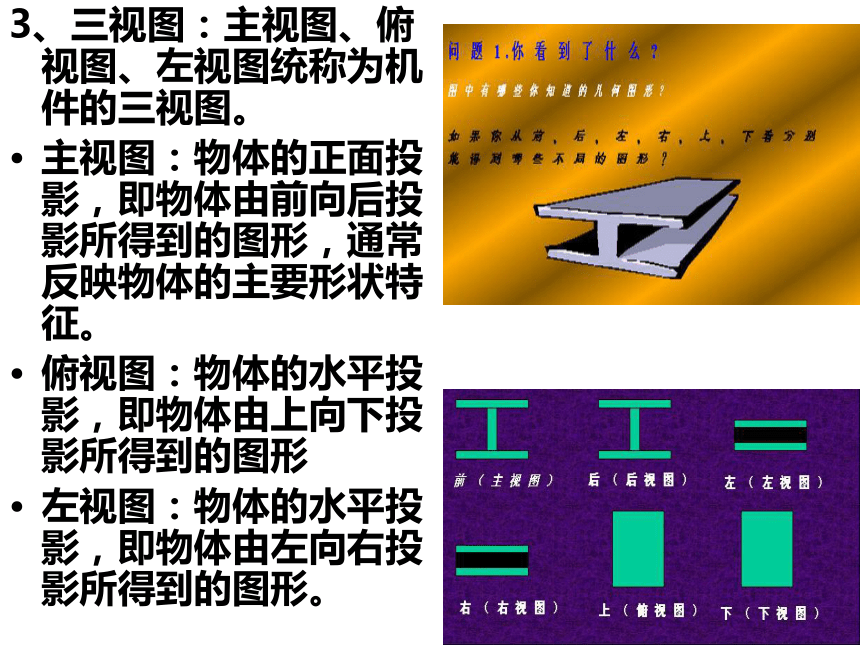

3、三視圖：主視圖、俯視圖、左視圖統稱為機件的三視圖。
主視圖：物體的正面投影，即物體由前向后投影所得到的圖形，通常反映物體的主要形狀特征。
俯視圖：物體的水平投影，即物體由上向下投影所得到的圖形
左視圖：物體的水平投影，即物體由左向右投影所得到的圖形。

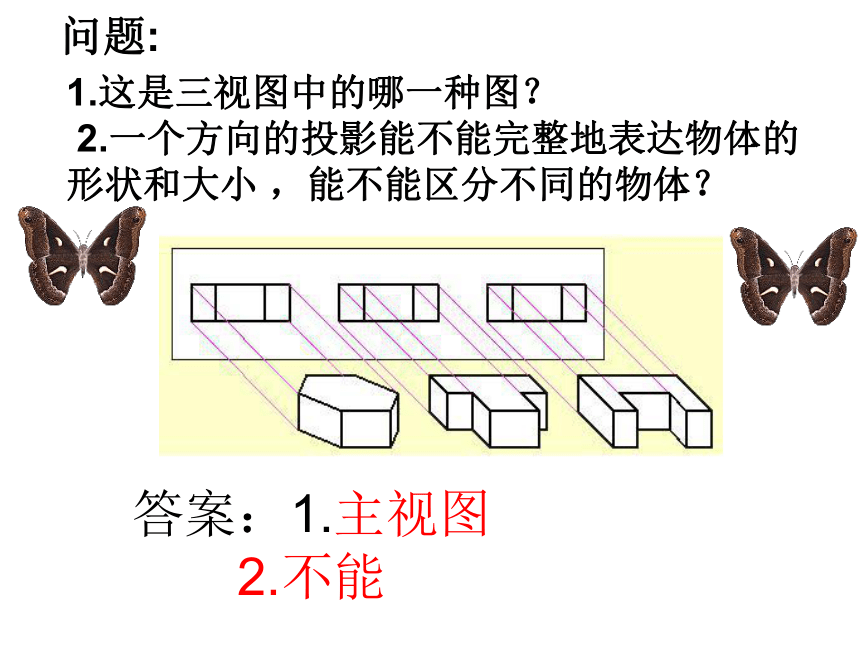

問題:
答案：1.主視圖 2.不能
1.這是三視圖中的哪一種圖？
2.一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？

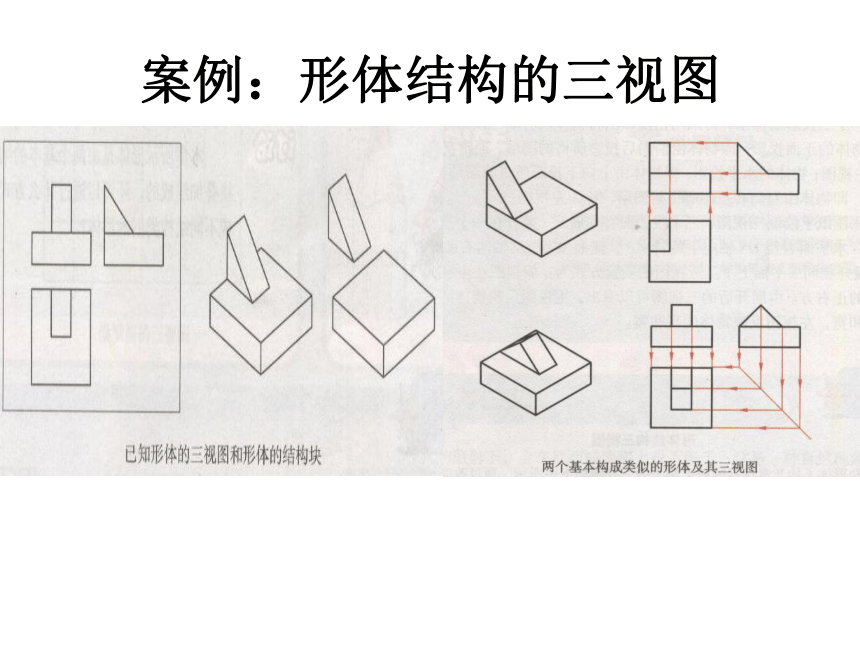

案例：形體結構的三視圖
模型房的構成特征為：
(1)由一個長方體和一個三棱柱共同構成，前后對稱；
(2)在長方體的正中央開設門洞，其結構左右對稱。

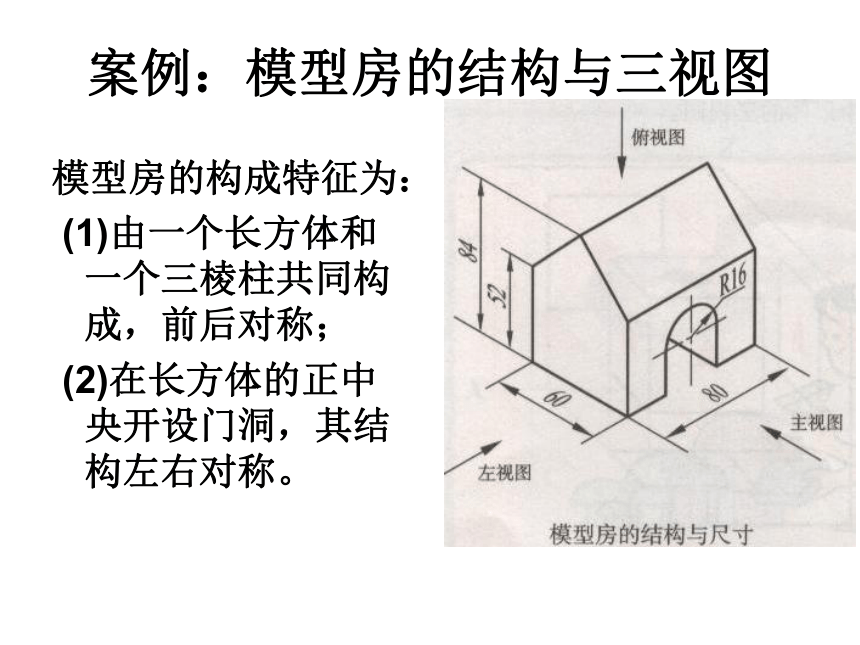

案例：模型房的結構與三視圖

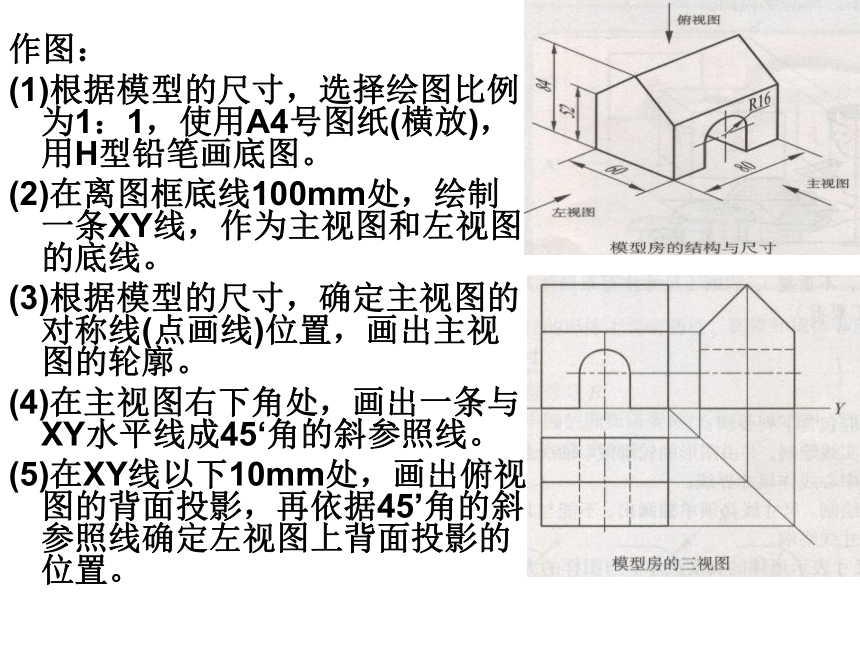

作圖：
(1)根據模型的尺寸，選擇繪圖比例為1：1，使用A4號圖紙(橫放)，用H型鉛筆畫底圖。
(2)在離圖框底線100mm處，繪制一條XY線，作為主視圖和左視圖的底線。
(3)根據模型的尺寸，確定主視圖的對稱線(點畫線)位置，畫出主視圖的輪廓。
(4)在主視圖右下角處，畫出一條與XY水平線成45‘角的斜參照線。
(5)在XY線以下10mm處，畫出俯視圖的背面投影，再依據45’角的斜參照線確定左視圖上背面投影的位置。
(6)根據模型的全高，畫出模型頂線作為水平構造線。
(7)從主視圖畫垂線，完成俯視圖輪廓。
(8)根據模型前后對稱特征，在俯視圖中確定模型房屋脊的位置。
(9)依據45‘斜參照線確定左視圖上房屋脊的位置。
(10)在主視圖正中位置．根據尺寸畫出門洞，再根據俯視圖、左視圖與主視 圖的對應關系，分別用虛線畫出門洞的投影(門洞的半圓柱面軸線為點畫線)。
(11)檢查各視圖是否繪制準確，再用削制成鏟形的8型鉛筆，勾勒出輪廓線。
2、形體的尺寸標注
（1）尺寸標注的基本要求
正確、完整、清晰、合理。
（2）尺寸要素
（2）尺寸要素
尺寸界線
尺寸界線用細實線繪制，并應由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。
尺寸數字
尺寸線用細實線繪制，不能用其它圖線代替，一般也不得與其它圖線重合或畫在其延長線上。
尺寸線
圖樣上所注尺寸表示形體的真實大小與圖樣的大小及繪圖的準確度無關。
尺寸組成的要素
（3）尺寸標注舉例
標注直徑尺寸
標注半徑尺寸
標注形體尺寸
馬上行動
根據右圖所給形體的主視圖、左視圖，分析形體的結構，標注形體尺寸。
（2）組成：
是以三視圖的形式來表達機械加工方法的一種技術圖樣。
（1）定義：
三視圖及其尺寸標注
必要的其他視圖
標題欄和文字說明
3、機械加工圖
4、剖視圖
（1）定義：假想采用剖切平面的方法剖開物體，將觀察者與剖切面之間的部分移去，將其余部分向投影面投影所得的圖形稱為~。
（2）剖切面的特征：
（3）畫剖視圖，要注意什么？
(1)包含內部結構如孔、槽的軸線，或物體的對稱面；
(2)平行于相應的投影面
5、線路圖
電子線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。
如何識讀線路圖？
(1)認識元器件符號；(2)清楚元器件的連接方式；(3)確定信號流向
馬上行動
閱讀右面的電路圖:
1．說明電路中有哪些元器件。
2．根據元器件符號間的連接，判斷信號流向，并說明該電路可以實現什么樣的功能。
練習（P129）1、2、3
再見！
