復習：第一節《認識結構》

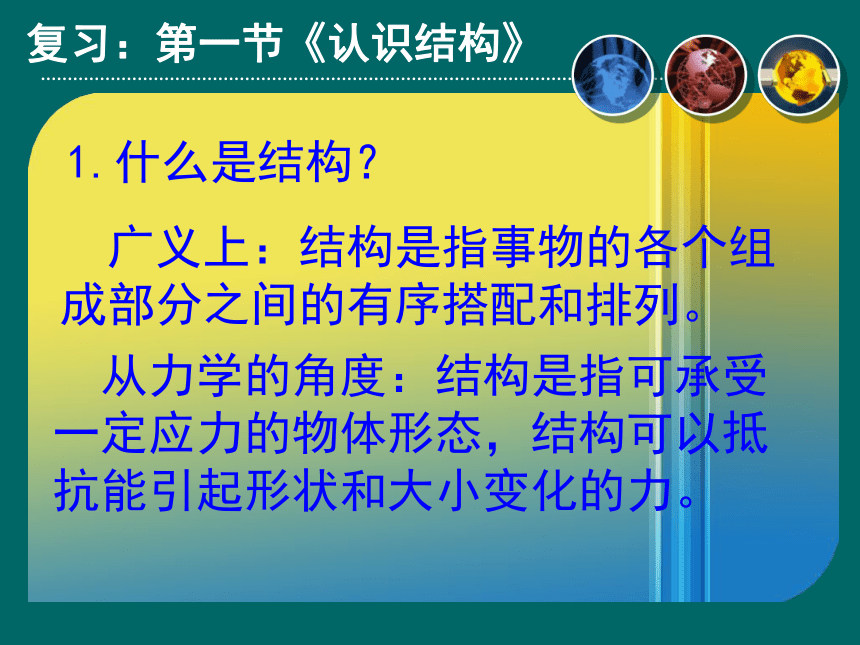

1.什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
從力學的角度：結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小變化的力。

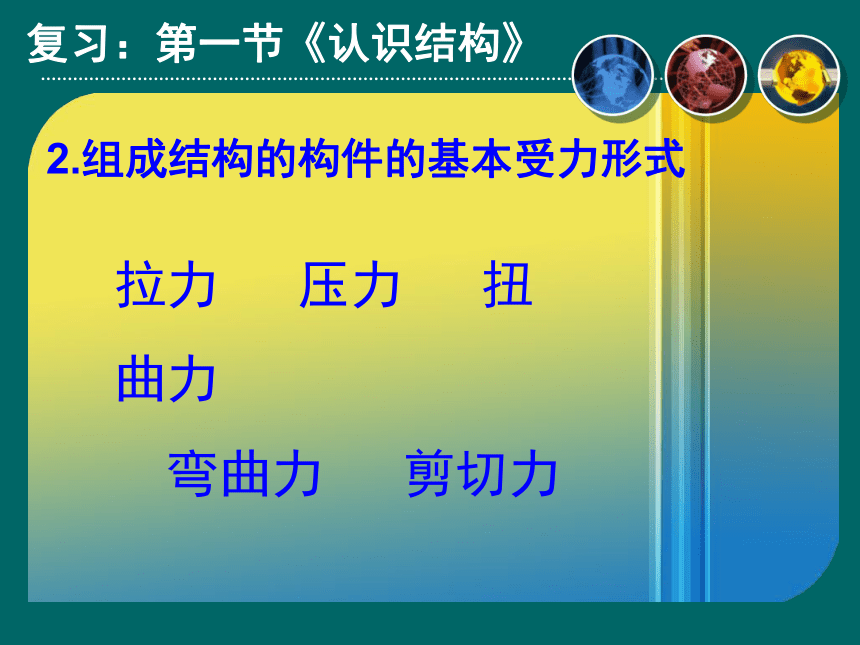

2.組成結構的構件的基本受力形式
拉力 壓力 扭曲力
彎曲力 剪切力
復習：第一節《認識結構》
結構的分類
實體結構
框架結構
殼形結構
結構

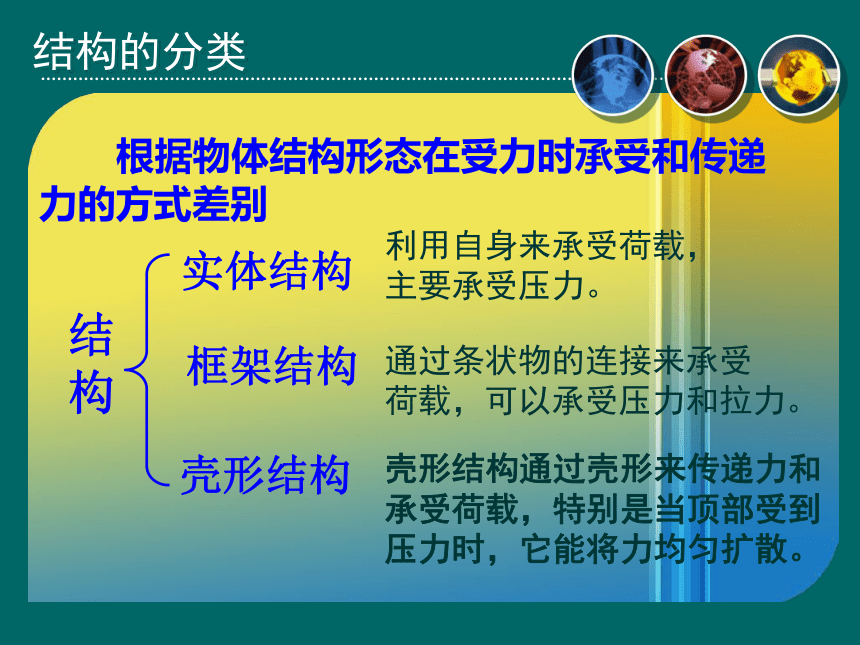

根據物體結構形態在受力時承受和傳遞力的方式差別
利用自身來承受荷載，
主要承受壓力。
通過條狀物的連接來承受
荷載，可以承受壓力和拉力。
殼形結構通過殼形來傳遞力和
承受荷載，特別是當頂部受到
壓力時，它能將力均勻擴散。
結構的穩定性

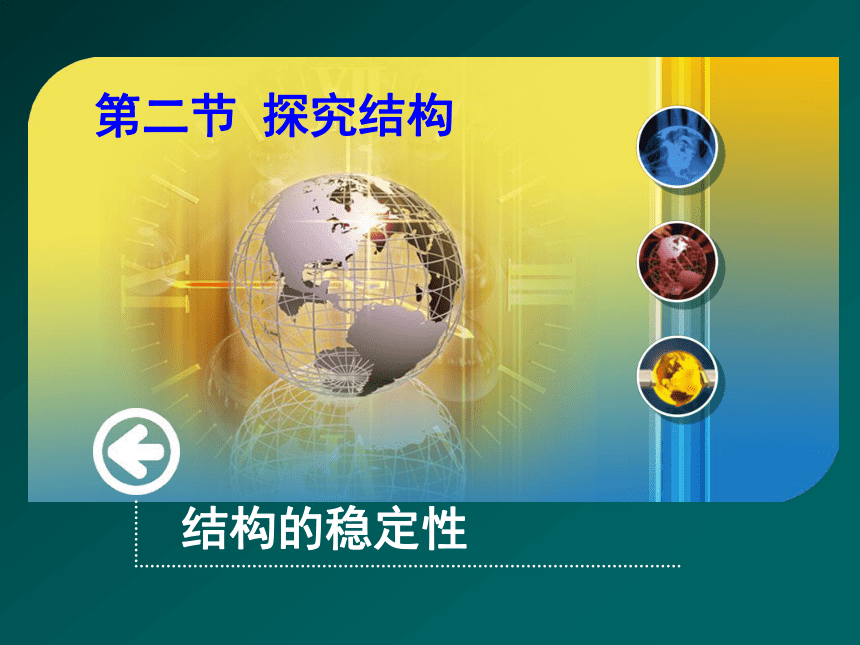

第二節 探究結構

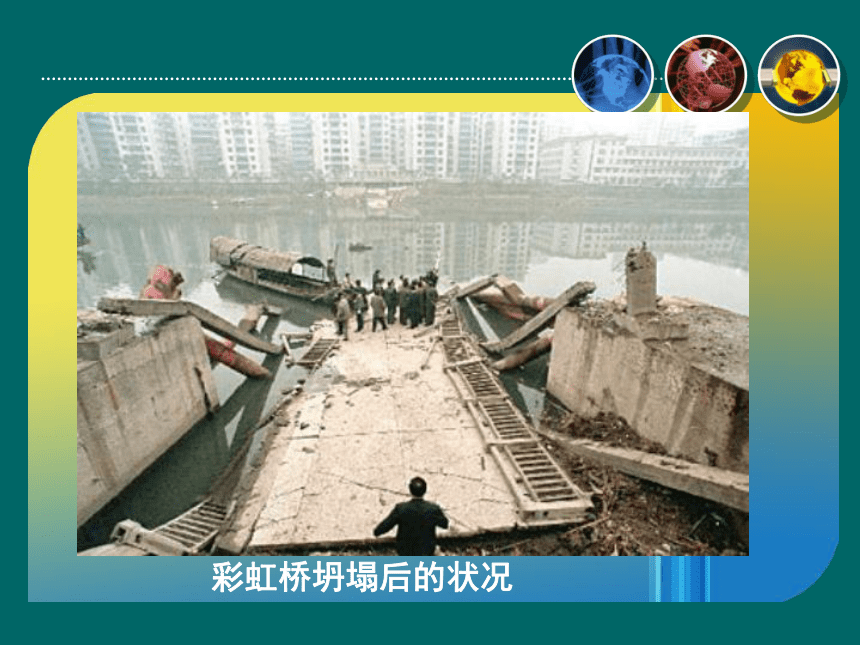

彩虹橋坍塌后的狀況

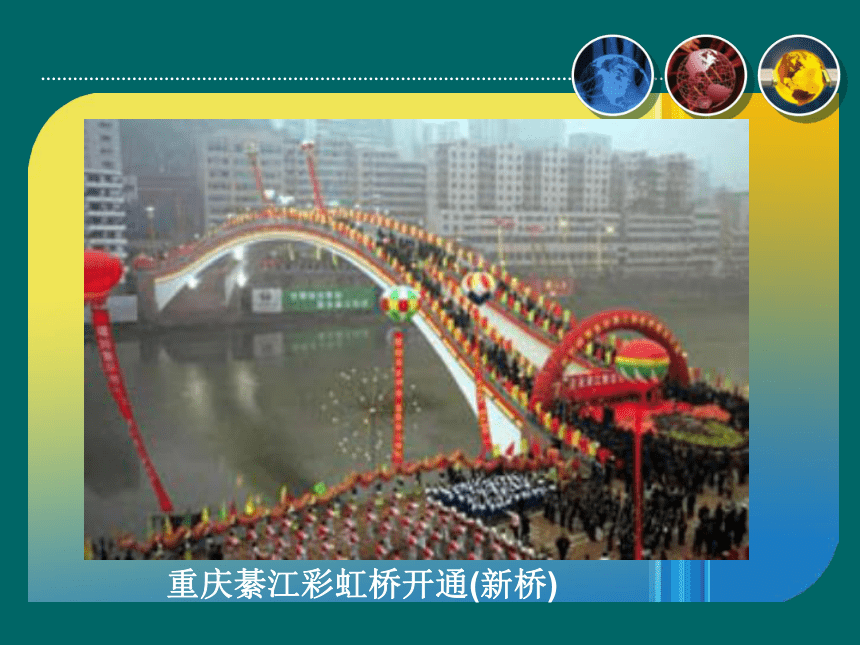

重慶綦江彩虹橋開通(新橋)

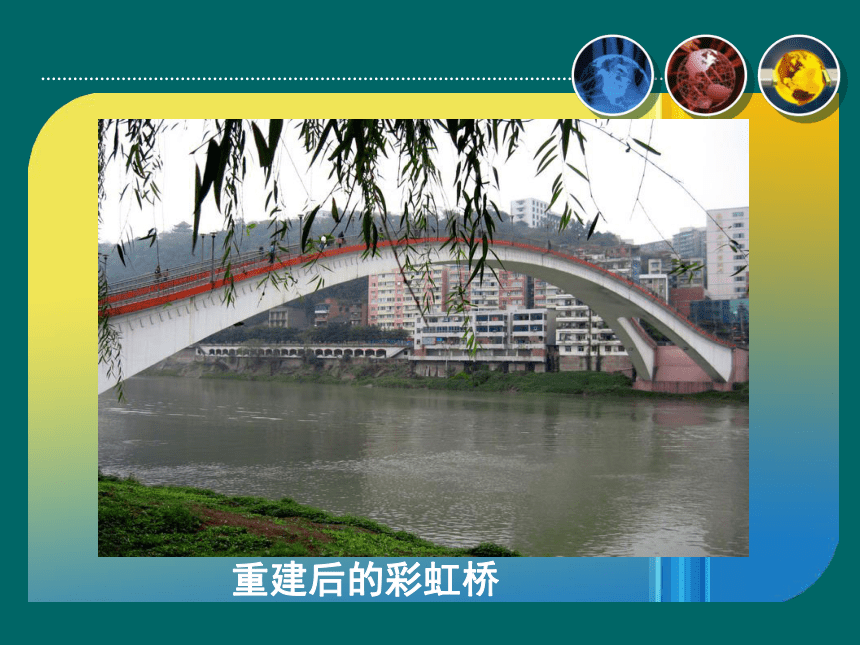

重建后的彩虹橋

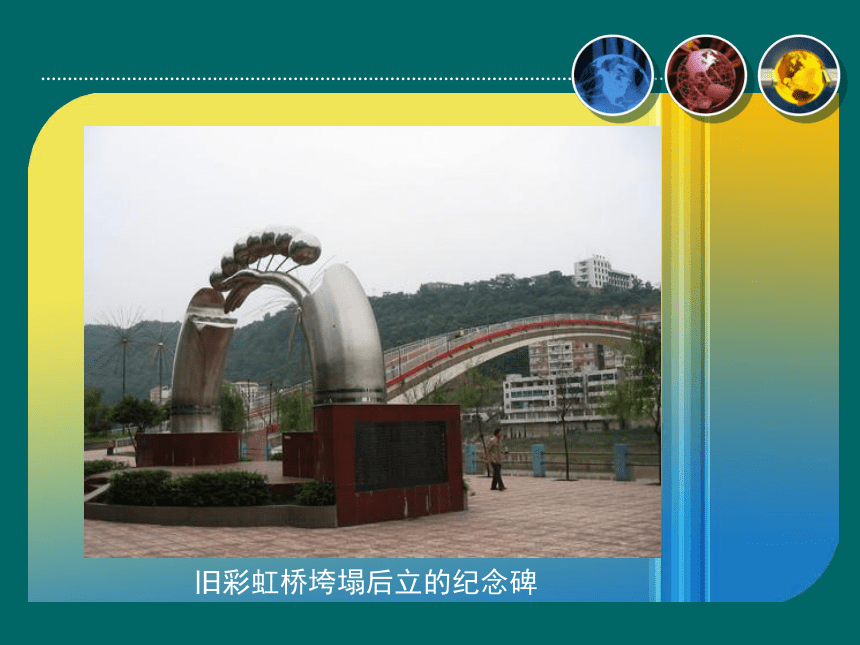

舊彩虹橋垮塌后立的紀念碑
利與弊，相反而相成，利興則弊除。然假興利之名以行弊者，弊尤大焉。此虹橋塌沉之痛訓也。
綦江縣城，隔東西城區。虹橋之建，欲以便兩城區之往來。一九九六年二月十五日通行，一九九九年一月四日垮墮。死禍者四十，傷者十余人。蓋主事者徇私瀆職，施工者貪利粗制，案震全國。有關責任者受黨紀國法追究。縣委、縣政府決定建設新虹橋。落成之日，立碑其側，以戒今惕后。
銘曰：新建豪張，舊痛回腸。主政貪妄，屬眾遭殃。腐之為患，國禍民傷。從公慎紀，勿怠勿荒。 勒石警示，永志莫忘。

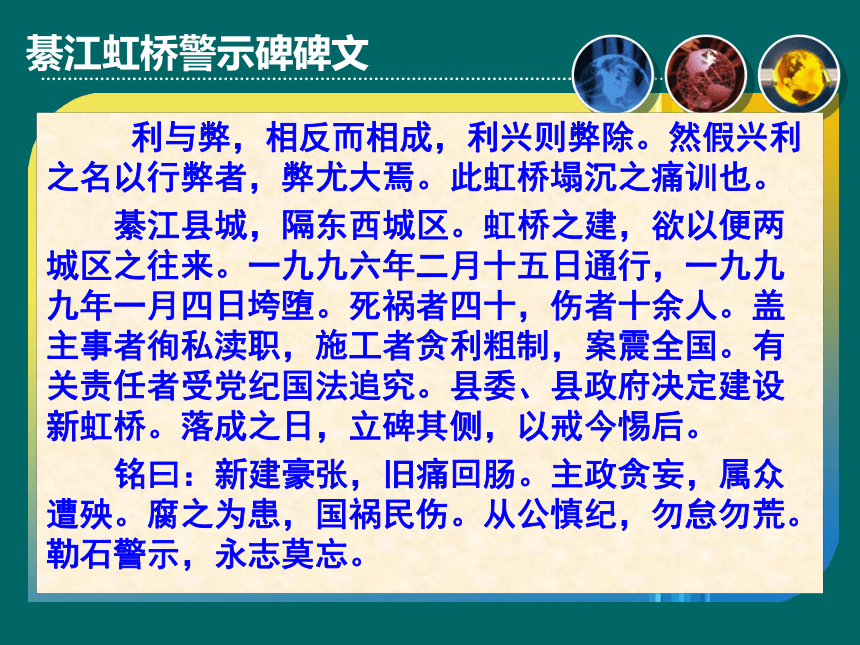

綦江虹橋警示碑碑文

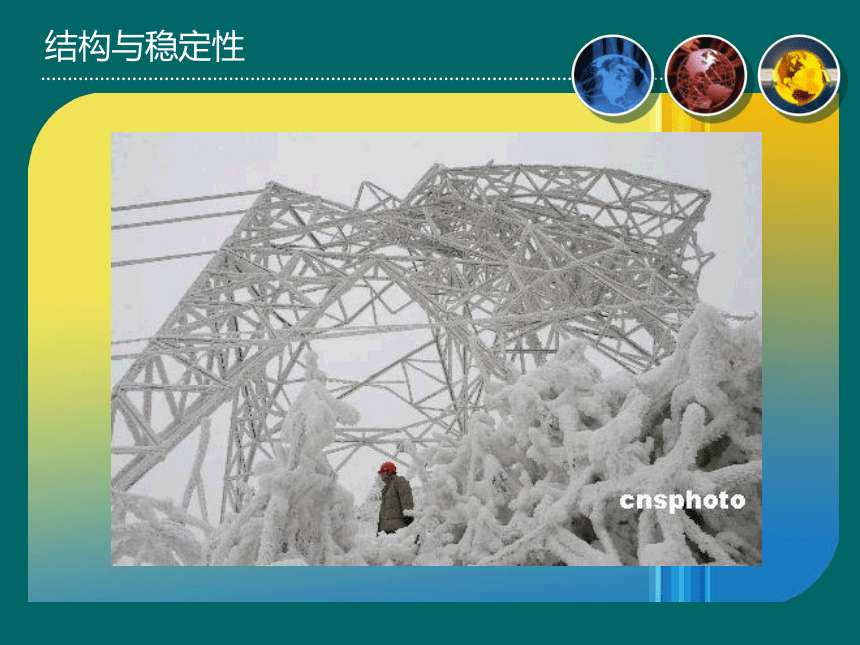

結構與穩定性

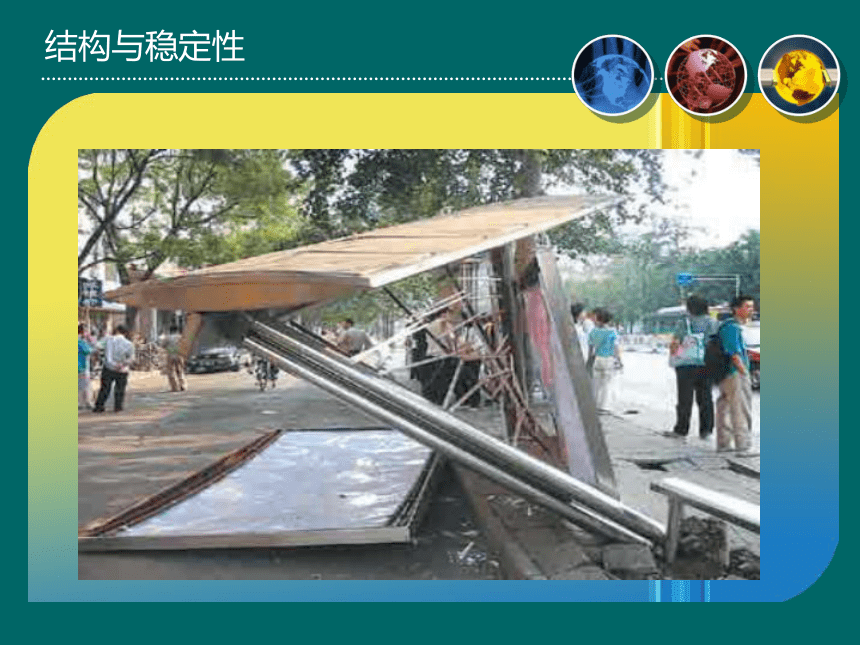

結構與穩定性
結構與穩定性
結構與穩定性
什么是結構的穩定性？
結構的穩定性是指結構在荷載的作用下維持其原有的平衡形式的能力。
影響結構穩定性的主要因素有哪些
結構與穩定性
請舉出生活中不穩定結構的一些例子：
因貨物堆得過高而在彎道翻倒的三輪車
路邊倒地的自行車
踩高蹺
倒立的啤酒瓶
……
超
高
的
車
輛
容
易
翻
倒
超
高
的
車
輛
容
易
翻
倒
不倒翁不倒
不倒翁倒了，為什么？
“不倒翁”既是我們生活中的藝術品，也是具有典型結構的技術產品，那么它不倒的原因是：（ ）
A.重心低，支撐面大
B.重心高，支撐面大
C.重心低，支撐面小
D.重心高，支撐面小
C
試試看：
影響結構穩定的因素
1.重心位置的高低影響結構的穩定性
重心越低,穩定性越好;重心越高,穩定性越差。
　　結構重心所在點的垂線是否落在結構底面的范圍內，重心垂線落在地面積內就是穩定的，沒有就是不穩定的。
結構與穩定性
高塔為什么一般上面很小，下端面積很大？
大 壩
想一想：
大壩為什么建成上端小而下端大的梯形形狀？
安徽霍山 佛子嶺水庫
結構與穩定性
比薩斜塔為何不倒？
結構與穩定性
木雕圓桌、圓凳 受地面積大 擺放穩定
結構與穩定性
衛星電視接收天線 支撐桿有螺絲固定在大框架上
２.結構的底座，結構與地面接觸所形成的支撐面的大小影響結構的穩定性。
　　支撐面越大越穩定，越小越不穩定。
影響結構穩定的因素
注意：接觸面與支撐面的區別
接觸面：是指物體與地面接觸形成的面
支撐面：是指物體與地面接觸形成支撐
點的連線與地面所構成的面。
A形鋁梯
結構與穩定性
野外勘探儀為什么用三角架支撐……
因?yàn)槿切问欠€(wěn)定的形狀
結構與穩定性
三角形結構
結構與穩定性
臨時擺放的屏風為什么擺成Ｚ字型，而不擺成一字型？
結構與穩定性
３.結構的穩定性與它的幾何形狀有關　
三角形的穩定性在建筑工程中被廣泛運用（請同學們看課本P13上的“知識窗”內容）　
在擁擠的公共汽車上已沒有座位，你必須站著，而扶手你讓給了旁邊的老人，你在公共汽車上要如何才能保持自己的不摔倒？ 　
人的身體的穩定性取決于支撐面的大小和人體姿勢重心的高低，在一定的范圍內，兩腳分得越開，則重心越低，支撐面越大，越穩定！
　
[練習]:
　　注意：影響結構穩定性的因素是相互關聯的，往往需要綜合考慮各種因素來討論結構的穩定性。
影響結構穩定性的主要因素：
總結:
1. 重心位置的高低；
2. 支撐面的大小；
3. 結構的形狀。
結構穩定的基本條件 ：
重心所在的點垂線落在結構底面的范圍內
結構與穩定性
探 究：
１.自行車騎起來時，只有兩個支 撐點，為什么不會倒下呢？
２.靜止?fàn)顟B(tài)下陀螺會傾倒，而當它高速旋轉時卻可以立起來？
結構與穩定性
注意！
1.運動狀態下與靜止?fàn)顟B(tài)下物體的穩定條件有所不同。如自行車，高空走鋼絲手持長桿
結構與穩定性
2.材料也是影響結構穩定性的因素。
如汽車的車體采用殼體結構和薄鋼板材料制造，是因?yàn)闅んw結構表面能分散所受的力，薄鋼板能使車體質量較小。
結構與穩定性
結構的穩定性在日常生活中有著廣泛的應用，一方面人們利用穩定的結構抵抗外力、承受負載，另一方面又利用不穩定的結構實現某些功能。
不穩定結構的利用
跨
欄
１.倒置的啤酒瓶可以預報地震
２.在打水的桶口邊掛一重物，在水面時能自動翻倒打水。
不穩定結構的利用
思考:
我們?nèi)粘Ｉ钪羞€有哪些利用不穩定的結構實現一定功能的例子。
