資源簡介

(共49張PPT)
第三單元
系統與設計 System Design
系統的結構
系統的分析
系統的設計
《單眼網捕鳥》
小故事：

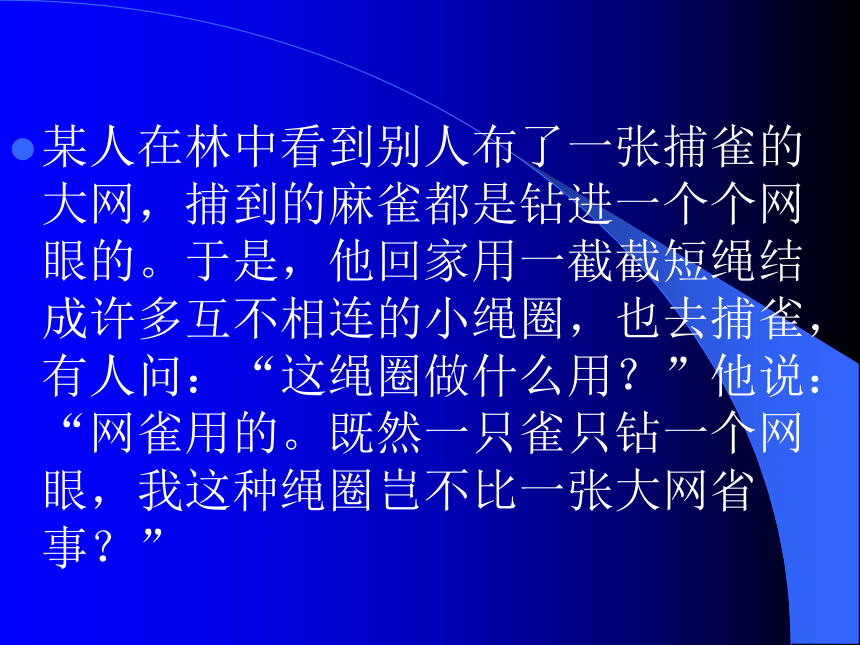

某人在林中看到別人布了一張捕雀的大網，捕到的麻雀都是鉆進一個個網眼的。于是，他回家用一截截短繩結成許多互不相連的小繩圈，也去捕雀，有人問：“這繩圈做什么用？”他說：“網雀用的。既然一只雀只鉆一個網眼，我這種繩圈豈不比一張大網省事？”

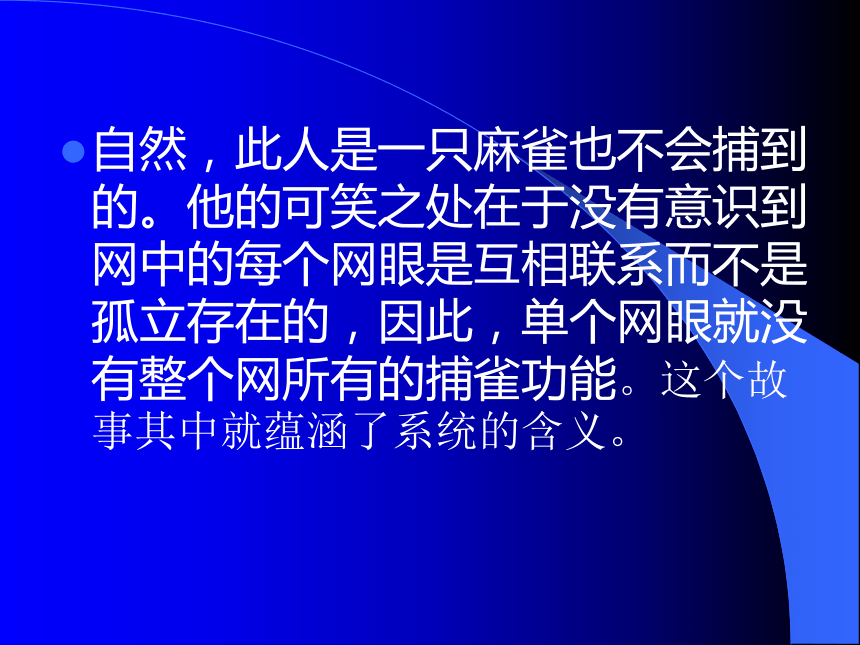

自然，此人是一只麻雀也不會捕到的。他的可笑之處在于沒有意識到網中的每個網眼是互相聯系而不是孤立存在的，因此，單個網眼就沒有整個網所有的捕雀功能。這個故事其中就蘊涵了系統的含義。
我們在日常工作和生活中,也經常使用“系統”這個名詞。

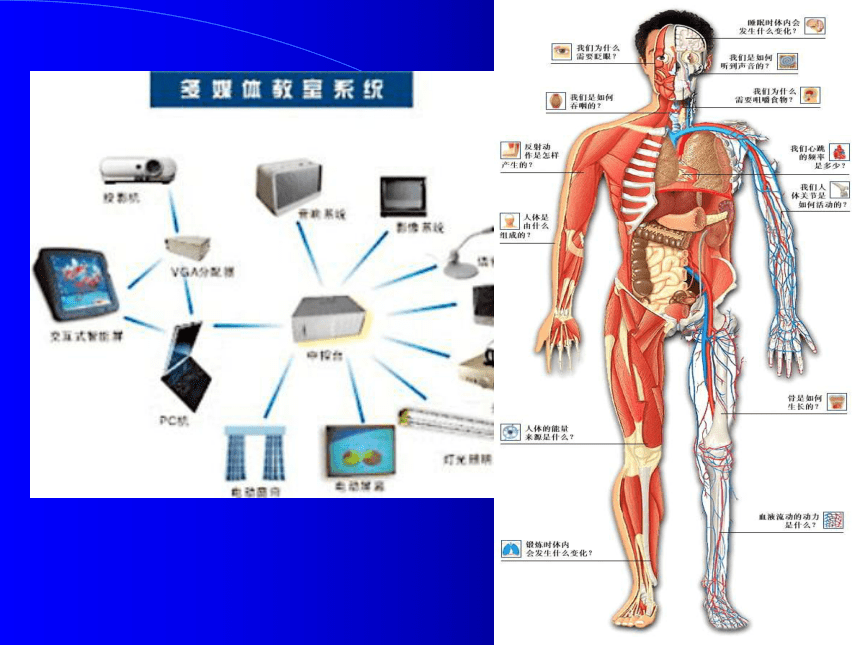

例如 ，人體中的消化系統、神經系統；一個學校中的教學系統、德育系統、后勤系統；機器中的傳動系統、潤滑系統等等。
那么，究竟什么是系統呢？

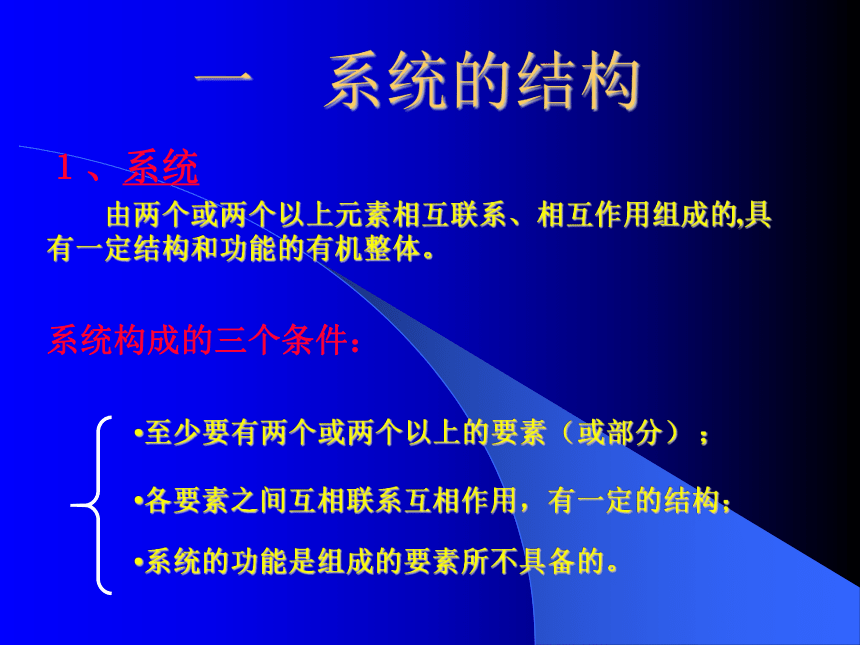

一　系統的結構
１、系統
　　由兩個或兩個以上元素相互聯系、相互作用組成的,具有一定結構和功能的有機整體。
系統構成的三個條件：
至少要有兩個或兩個以上的要素（或部分） ；
各要素之間互相聯系互相作用，有一定的結構；
系統的功能是組成的要素所不具備的。
注：
按照一定方式形成一個整體；
具有特定功能的有機整體；
系統有大有小，有簡單有復雜。大的和復雜的系統又可以劃分為若干子系統。

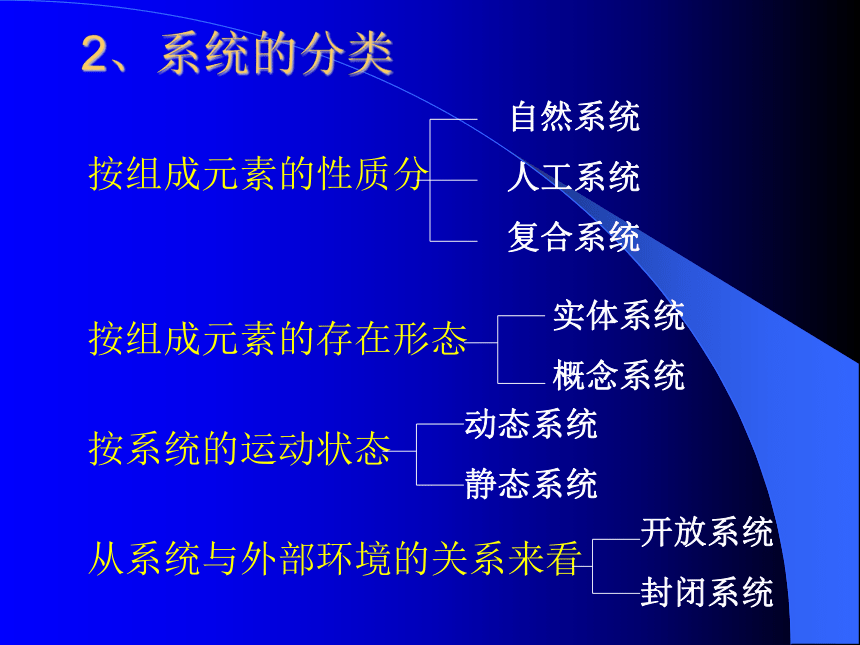

2、系統的分類
按組成元素的性質分
按組成元素的存在形態
按系統的運動狀態
從系統與外部環境的關系來看
自然系統
人工系統
復合系統
實體系統
概念系統
動態系統
靜態系統
開放系統
封閉系統

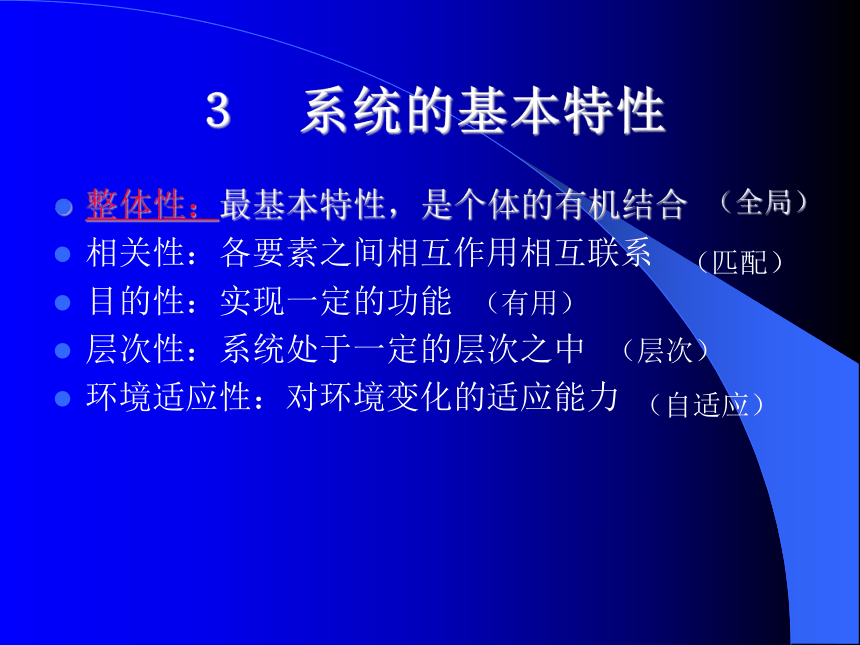

３　系統的基本特性
整體性：最基本特性，是個體的有機結合
相關性：各要素之間相互作用相互聯系
目的性：實現一定的功能
層次性：系統處于一定的層次之中
環境適應性：對環境變化的適應能力
（全局）
（匹配）
（有用）
（層次）
（自適應）

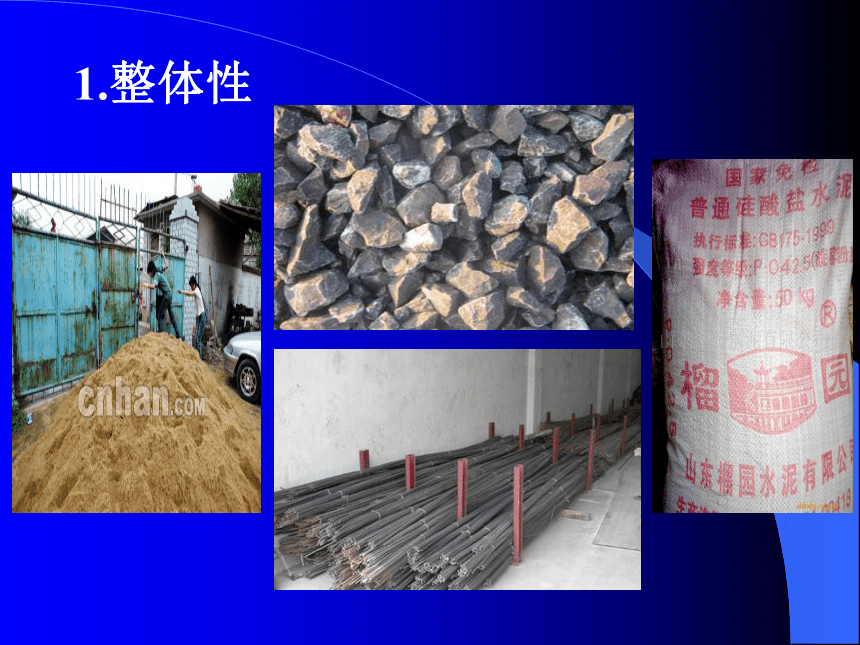

1.整體性

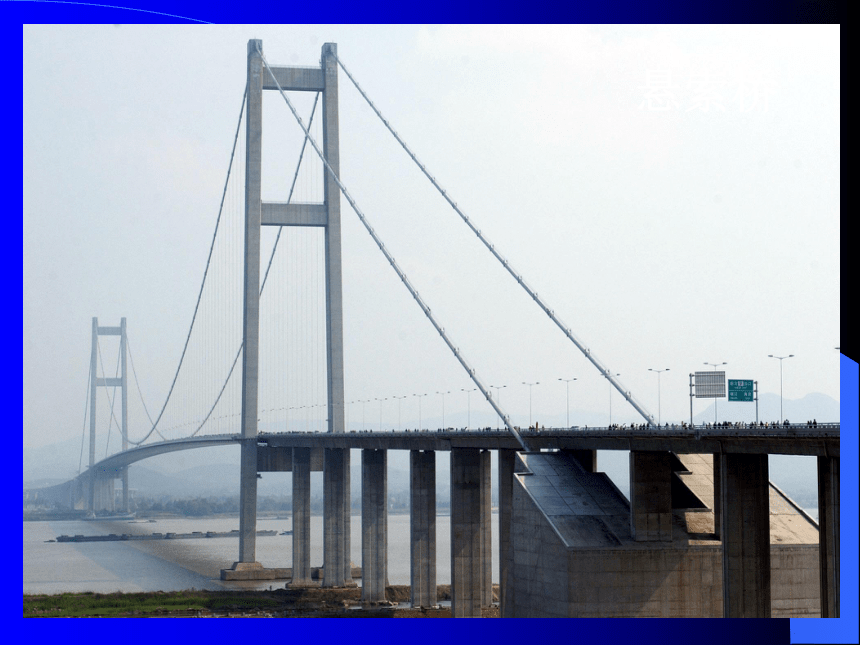

懸索橋
系統是一個整體，它不是各個要素（部分）的簡單相加，系統的整體功能是各要素（部分）在孤立狀態所沒有的。
系統的整體功能大于組成系統的各部分的功能之和，這就是我們常說的2﹥1+1.
但是是不是所用系統功能都大于各部分的功能之和呢？
馬上討論
日常生活中，常聽人說： “一個和尚挑水吃，二個和尚抬水吃，三個和尚沒水吃
討論結果
其實三個和尚就構成了一個系統，每個和尚都是這個系統的組成元素，由于沒有協調好他們之間的相互作用，導致他們之間的配合越來越差，最終導致整個系統功能的崩潰。這就是我們所說的2﹤1+1
所以我們不能離開整體去分析系統中的任何一個組成部分。一個系統組織得好不好，就看它的整體功能即系統功能實現得怎樣。
例如，20世紀60年代末美國的“阿波羅”登月計劃把載人飛船送上了月球，飛船和運載火箭共有700多萬個零件，這些零件本身都很一般，沒有一個是新研制的，但正是這些一般的零件按照一定的結構構成了能把人送上月球的性能優異的登月飛船，從而體現了整體的功能。
練習：
法國著名雕塑家羅丹在為文學家巴爾扎克做雕塑時大受人們的稱贊，特別是對巴爾扎克的一雙手更是贊不絕口，羅丹聽到人們的議論后，毫不猶豫地從塑像上砍去了這雙手。這個故事給我們怎樣的啟示？
羅丹的作品《巴爾扎克》
要素與系統之間的關系以整體為主進行協調，局部服從整體，使整體效果為最佳。
日常生活中，常聽人說：
提問：請根據系統的整體性特征，分別解釋之。
1、 “三個臭皮匠等于一個諸葛亮”
2、“丟卒保車”
3、 “一著不慎，全盤皆輸”
4、“頭痛醫頭腳痛醫腳”
2.相關性
系統的相關性是指構成系統的各要素之間是相互聯系、相互作用的，是彼此相關的。
區別：
整體性：體現了要素與整體之間的關系。
相關性：體現了系統內部要素與要素之間的
關系。
吳瑾購置了一套新居室，裝修接近尾聲了。當廚房的地磚和墻磚鋪好，水管和電線等也安裝完畢后，她根據廚房空間的大小，買了一套集櫥柜、抽油煙機、燃氣灶具、消毒柜、微波爐、電冰箱、各式掛件、水盆、各式抽屜等于一體的廚房整體用品。可是在安裝過程中，卻發現了不少讓她感到棘手的問題：
1、抽油煙機的出風口與預留的位置相距較遠；
2、水盆的位置離水源遠，又與下水道不在同一側；
3、微波爐和電冰箱的放置處沒有電源插座；
4、燃氣灶具與熱水器的位置較遠；
5、線路的安裝不合理，可能造成安全隱患。
練習1：
李麗購置了一套新居室，裝修已經接近尾聲。當廚房的地磚和墻磚鋪好，水管和電線等也安裝完畢后，她根據廚房空間大小買了一套集櫥柜、抽油煙機、消毒柜、各式掛件、水盆等于一體的整體廚房設備。可是在安裝過程中卻發現了以下問題：①抽油煙機的出風口與預備的位置相距較遠 ②水盆位置離水源遠，又與下水道不在同一側。這些問題主要體現了系統的基本特性的_______
A.整體性 B. 相關性
練習2：
“一招不慎，全盤皆輸”是我們?nèi)粘Ｉ钪械某Ｓ谜Z言，它們主要反映了系統基本特性中的_______
A.整體性 B. 相關性
3.目的性
任何系統都具有某種目的，都要實現一定的功能，這也正是區別不同系統的標志。
設計和分析一個系統時，必須先弄清其目的，否則就無法構成一個良好、有序的現實系統。
設計這個鐘表的目的是為了滿足人們對計時功能的需要
1、人們將顯示器、顯卡、光驅、軟驅、硬盤等零件組裝成鐘表，其目的是：_____________________________
2、經營管理系統通過優化和配置企業的人力資源和物力資源而形成，其目的是：_______________________
1999年，我國開始全面著手進行農業生產結構調整。幾年來，各地在農業結構調整方面初見成效。
2001年與1998年相比，全國共調減糧田面積1.3億畝，增加經濟作物和飼料作物面積9000多萬畝，經濟作物和飼料作物種植面積占農作物總播種面積的比重達到30.6%，增加了3.7個百分點。種植業開始形成糧食作物、經濟作物和飼料作物協調發展的基本格局，尤其是蔬菜、水果、花卉等發展迅速，成為農民收入新的增長點。
請結合以上材料分析：作為一個系統，我國農業生產結構調整的目的是什么，是通過哪些途徑進行農業生產結構調整的？
4.層次性
任何系統都是組成更大系統的子系統。只有各個層次發揮好自己的作用，才能實現系統整體功能的優越性。
例如 把整個中國看著是一個系統，中央和地方就是處于不同層次的子系統，中央領導地方，地方在遵循中央統一領導的同時，要根據地方實際情況開展工作，只有這樣才能把構建一個穩定繁榮的社會經濟政治格局。
5.環境適應性
外界環境的變化會引起系統特性的改變，并相應地引起系統功能和系統內部各部分相互關系的變化。
一個系統與其所處的環境之間通常都有物質、能量和信息的交換，外界環境的變化會引起系統特性的改變，并相應地引起系統功能和系統內各部分相互關系的變化。系統只有具有對環境的適應能力，才能保持和恢復系統原有的特性。
例如，工廠里的機器運行時散發出大量的熱量，在炎熱的夏天就需要對機器的局部設施采用風冷、水冷、油冷等措施，以保持其良好的工作狀態。又如，在寒冷的冬天，拖拉機的發動機常常因低溫啟動不好，需要對它進行加熱、保暖，以適應外界天氣。
1、談?wù)劇按何媲飪觥钡牡览怼?br/>2、家用電冰箱為什么不能緊貼著墻放置，而應該與墻保持一定的間距？
3、飛機在空中飛行時，時常受到大氣對流的影響
而產生顛簸，當飛機的檢測裝置接收到這一信號后，經過控制器的調節，能在很短的時間內調整好飛行狀態，克服大氣對流對飛機飛行的影響，保持平穩飛行。
二　系統的分析　
（１）系統分析：
　　　為了發揮系統的性能，實現系統的目標，運用科學的方法對系統加以周詳?shù)目疾臁⒎治觥⒈容^、試驗，并在此基礎上擬訂一套有效的處理步驟和程序，或?qū)υ械南到y(tǒng)提出改進方案，從而使使系統整體達到理想的目的的過程。
顯著特點：完整地、全面地思考和解決問題。
目　　標：從可行性出發，尋求合理的解決方案。
１　系統分析及其一般步驟
【案例1】：田忌賽馬
1、田忌與齊王的三局賽馬可以有哪幾種方案
2、孫臏所出的主意，為什么能使田忌贏了齊王？
3、按系統分析的一般步驟對田紀賽馬進行分析.
教學設計
（２）系統分析的一般步驟
明確問題，設立目標
收集資料，指定方案
分析計算，評價比較
檢驗核實，作出決策
教學設計
（３）系統分析的主要原則
運用系統分析的方法處理具體問題時，主要要遵循三大原則：
整體性原則
最優化原則
綜合性原則
案例：丁謂修復皇宮
案例：人行道施工問題
案例：中西醫結合
２　系統的優化
　　　系統的優化是指在給定的條件（或約束條件）下，根據系統的優化目標，采取一定的手段和方法，使系統的目標值達到最大化（或最小化）。
三個典型案例：
（１）農作物種植系統的優化——農業間作套種；
（2）家具生產中的板材的優化用料；
（３）智能交通管理信息系統的交通流量控制。
四、隨堂練習
一、填空
1、 系統是由______的若干元素構成的，并完成______的統一體。
2、 與環境之間相互發生聯系交換的系統是________________系統。
3、 復合系統是由____________ 和 _______________復合而成的系統。
4、 系統的基本特性包括整體性、相關性和____________、______________。
二、判斷題
1 一個人一天不吃飯，也不喝水，在這段時間內，我們可以把人體系統看作一個封閉系統（ ）
2、制定的優化目標是否適度，是影響系統優化的一個重要因素（ ）
3、堅持系統的整體最優化，是系統優化的原則之一（ ）
4系統是一個整體，他是各個要素簡單相加（ ）
5、系統可大可小，大到宇宙、小到原子都可以看作系統（ ）
1. 下面關于系統的敘述，錯誤的是（ ）
A．系統是一個整體，即具有整體的特性功能、目標和作用的有機整體
B．系統的目的性是指每個系統都具有特殊的功能
C．系統必須適應外部環境的變化
D．在一個系統中，有時各子系統之間往往是互不相干的，甚至是相互對立的。
三、 選擇題
2. 我們使用計算機離不開Windows操作系統，它屬于（ ）
A．自然系統 B．人造系統
C．實體系統 D．抽象系統
3.在大自然中，鹿、兔奔跑速度快，能逃避猛獸追捕；刺猬身上長尖刺，使猛獸無從下口；黃鼬遇敵時突放臭氣，擾亂猛獸神智，影響其情緒，在其遲疑間跑掉。這是生態系統基本特性中的（ ）
A.整體性 B.目的性
C.動態性 D.環境適應性
4.“一個和尚挑水吃，兩個和尚抬水吃，三個和尚沒水吃”這句俗語反映了系統具有（ ）
A.整體性 B.目的性
C.動態性 D.環境適應性
5下列各項中，屬于自然系統的是（ ）
A、塑料大棚 B、一片森林
C、智能大樓 D、一架飛機
6、一棵大樹是一個系統，它屬于（ ）
A、抽象系統 B、開放系統
C、靜態系統 D、人造系統
7、現代醫學采用中西醫結合的方法攻克了許多難題，他采用系統中的原則是（ ）
A、整體性原則 B、科學性原則
C、綜合性原則
8、系統的基本特性包括（ ）
A、整體性、先進性、相關性、目的性
B、整體性、可靠性、目的性、環境適應性
C、整體性、相關性、目的性、環境適應
D、整體性、開放性、實用性、可靠性
9、系統優化的意義（ ）
A、獲取系統的最佳效益或最佳功能
B、改善系統的環境
C、調整系統的結構
D、改變系統的特征
10、“泰坦尼克”號油輪，在當時該油輪各項技術性能是世界最先進的。但是為什么觸冰后會沉沒？請從系統的角度理解，他主要反映了系統對（ ）的基本特性
A、整體性 B、相關性
C、目的性 D、環境適應性
11、“三個臭皮匠頂個諸葛亮”的現象說明了系統的（ ）特性
A、整體性 B、相關性
C、目的性 D、環境適應性
四、分析題：右圖所示是某所學校的設計效果圖，請對其進行設計評價，并提出改進意見？
小 結
一、系統的含義：
要素、相互、整體功能
二、系統的類型：
三、系統的特性：
整體性、相關性、目的性、動態性、
環境適應性
