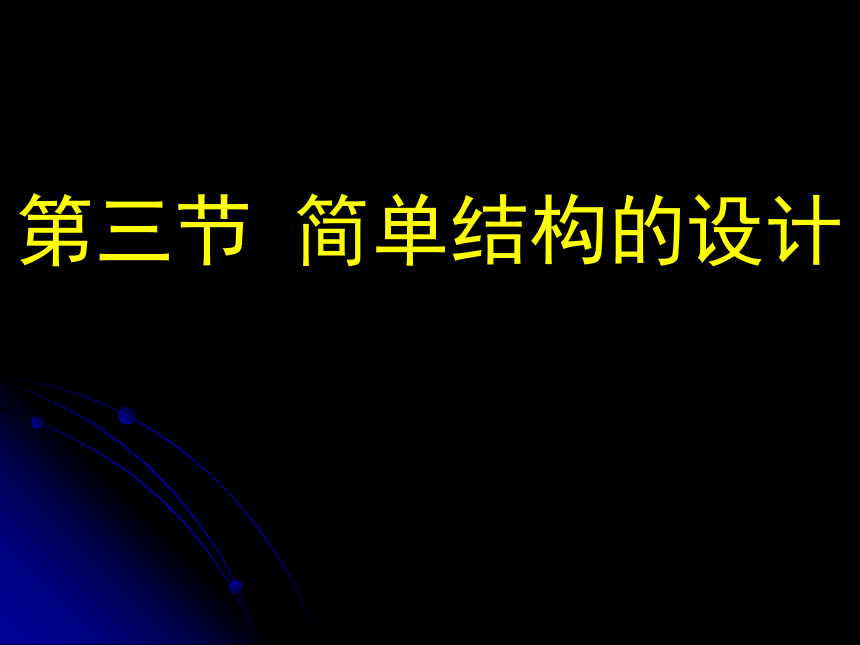

第三節 簡單結構的設計
回憶…

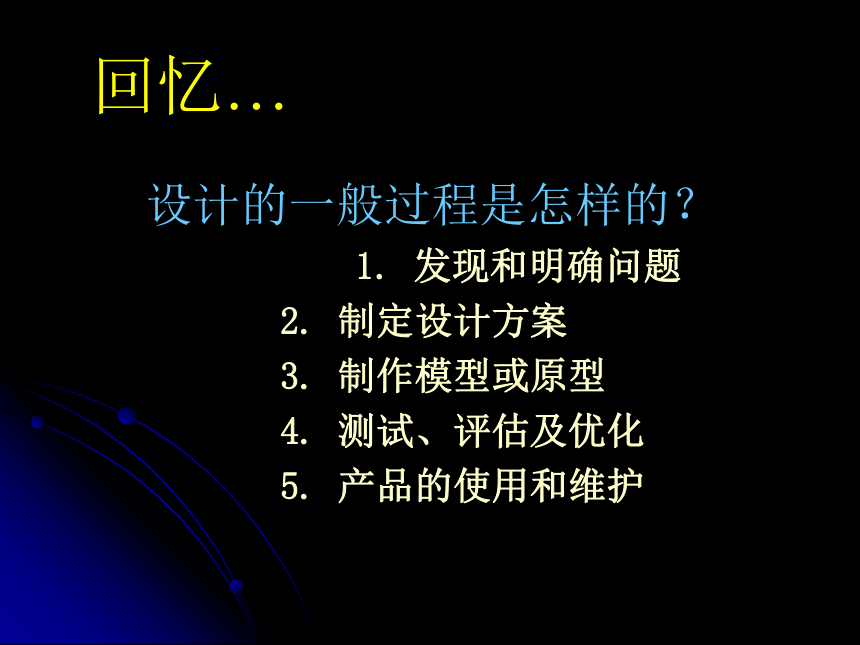

設計的一般過程是怎樣的？
1. 發現和明確問題
2. 制定設計方案
3. 制作模型或原型
4. 測試、評估及優化
5. 產品的使用和維護
明尼蘇達州倒塌的大橋
趙州橋

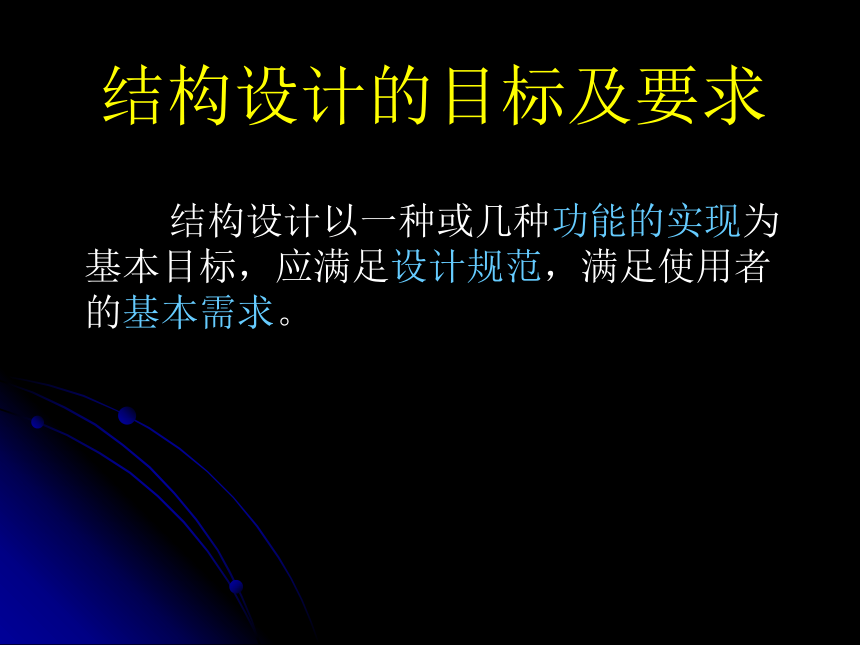

結構設計的目標及要求
結構設計以一種或幾種功能的實現為基本目標，應滿足設計規范，滿足使用者的基本需求。
主要因素：穩定性、強度、安全因素、審美需求、個性需要、成本、使用壽命等等

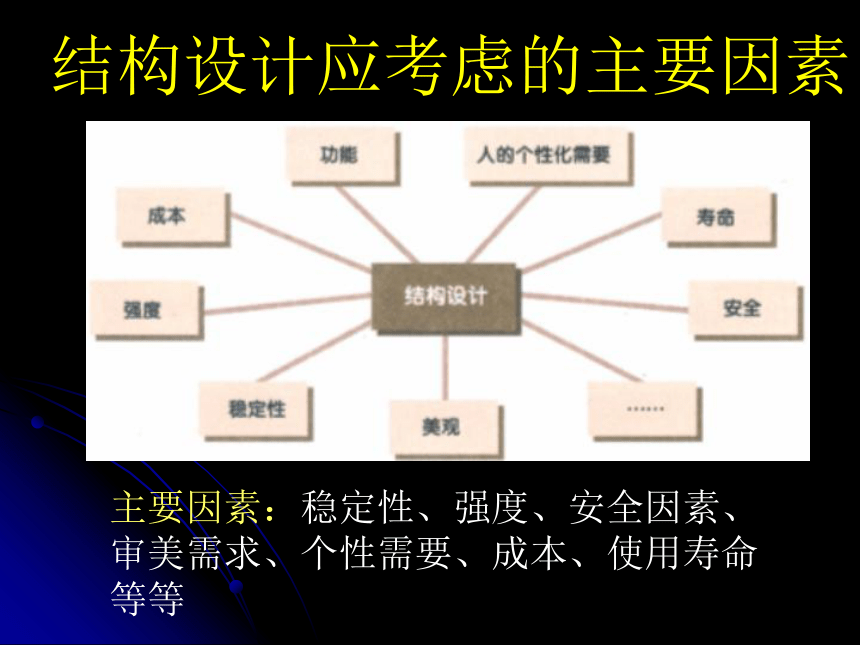

結構設計應考慮的主要因素
結構設計 考慮的主要因素 基本要求
居家裝飾
窗戶防盜窗
汽車外形設計
舒適、美觀
功能、實用
……
個性化需要
強度
……

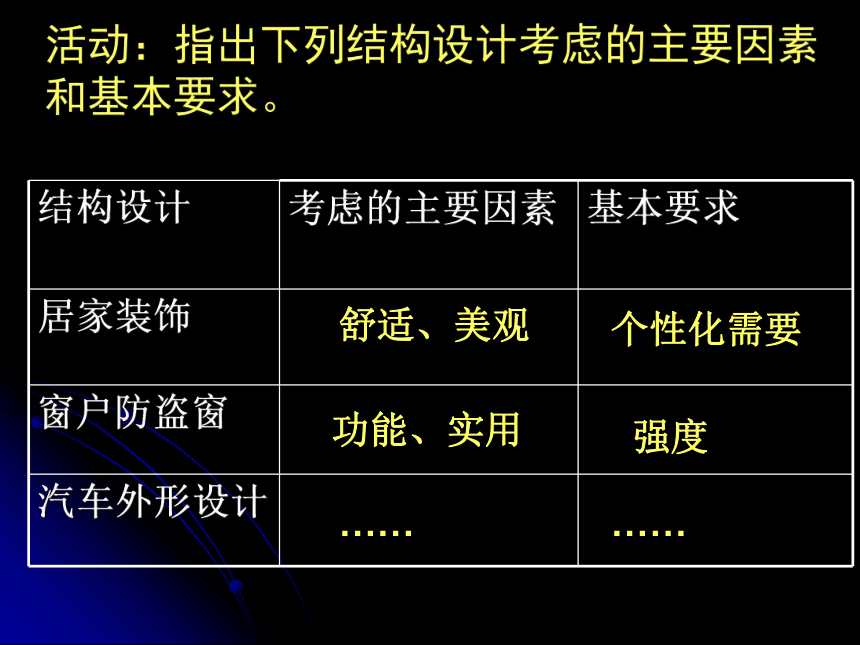

活動：指出下列結構設計考慮的主要因素和基本要求。
案例分析：

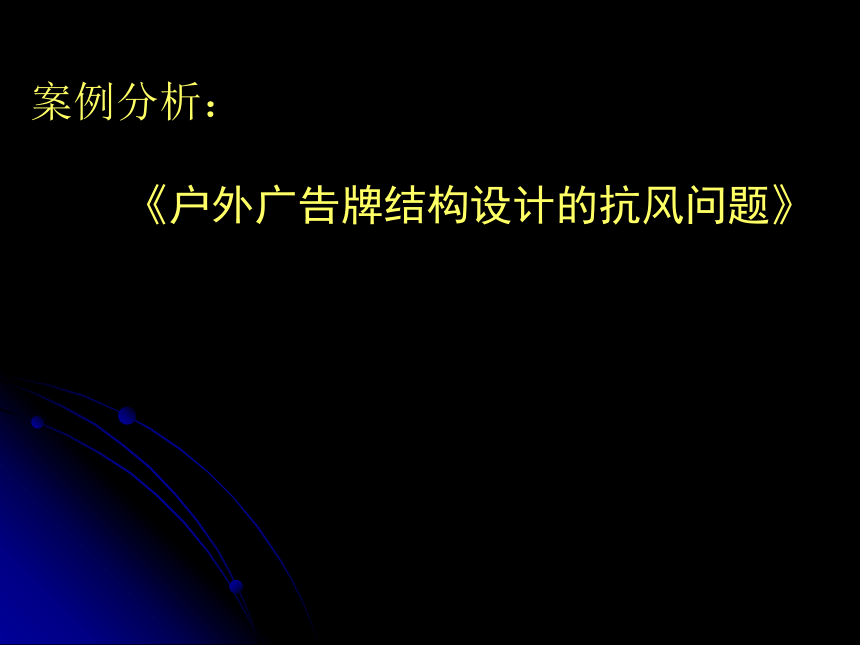

《戶外廣告牌結構設計的抗風問題》

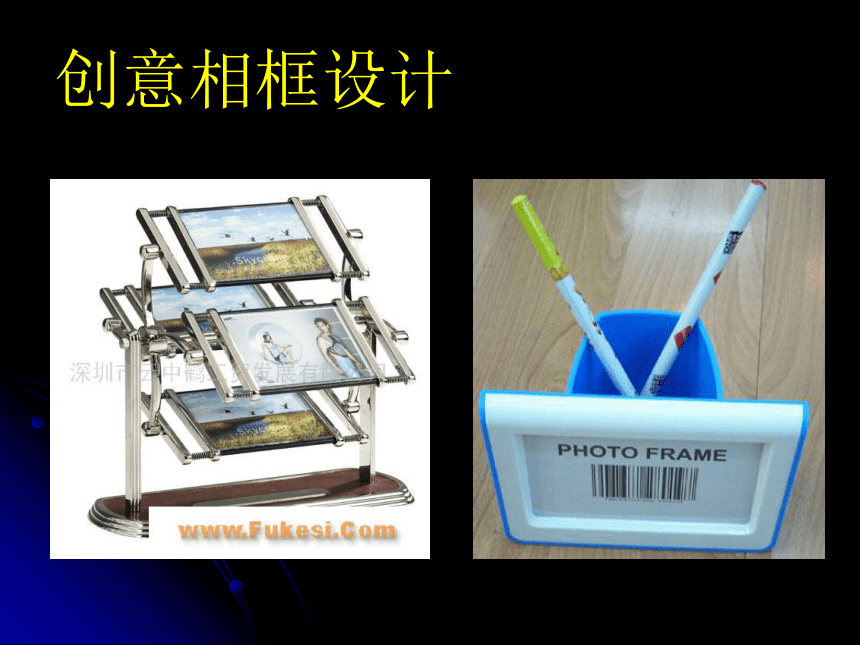

創意相框設計
創意相框設計
著名橋梁設計
趙州橋又名安濟橋，建于隋大業(公元605-618)年間，是著名匠師李春建造。橋長64.40米，跨徑37.02米，是當今世界上跨徑最大、建造最早的單孔敞肩型石拱橋。
技術角度：
1、功能：兼顧了水陸交通，方便了車馬通行
2、結構設計：拱肩加拱的“敞肩”結構。
3、技術施工：石拱由28道拱圈縱向并列砌成；
橋臺是既淺又小的普通矩形
文化角度：
趙州橋的弧形平拱和敞肩小拱給人以巨身輕靈、躍躍欲飛的動感。
橋兩邊的欄板和望柱上，都雕有各種精美圖案，刀法蒼勁，造型生動。
趙州橋
閱讀案例分析：
1、《飛檐》
2、《蛋形椅》
2008北京奧運會主體育場“鳥巢”
多瑙河橋是跨越多瑙河的一座混凝土斜拉橋，全長406m，通航孔177m，截面采用具有較好的抗風和抗震性能的箱形截面。
著名橋梁設計
福斯灣懸臂鋼桁架橋位于英國蘇格蘭東海岸，為19世紀末期世界上最大的雙線鐵路、懸臂剛桁架橋，該橋1883年開工，1889年竣工。
著名橋梁設計
高明橋是一跨越西江的大型公路橋，主通航孔采用中承式鋼管混凝土拱，引橋系鋼筋混凝土肋拱，屬于弓形拱橋。
著名橋梁設計
維拉札諾橋位于美國紐約，是跨越維拉札諾海峽的雙層公路懸索橋。雙面懸索，每面均為雙索。
著名橋梁設計
橋梁結構模型的設計制作
設計要求：制作一個能承受壓力的橋梁結構模型。
A、先完成方案的設計，再開始結構制作
B、只能用一張A3卡紙，不能用任何其他紙；
C、制作橋梁結構模型，其外型主體橋面部分尺寸至少為20mm×50mm×200mm的長方體，主體橋面兩端不封閉。
D、橋梁整體外型不受限制。
材料和工具：A3卡紙、剪刀、雙面膠、重物
動腦動手
顯創意、展風采
各小組先用5分鐘完善自己的設計并討論一份說明書，介紹本小組的設計，然后參加“顯創意、展風采”班級簡單結構設計大賽，用3分鐘左右時間介紹自己的設計，由評分員評分，最后根據分?jǐn)?shù)選出一、二、三等獎
溫馨提示：橋梁模型設計，主要從橋梁的類型、作用、成本、穩定、強度； 相框設計主要從強度、安全、審美、個性、功能、創意、成本、功能等方面介紹
顯創意、展風采
評分標準：
項目 創新 工藝 穩固 實用
比重 20％ 20％ 40％ 20％
得分
小結
1.結構設計應考慮的主要因素
2.結構設計介紹
