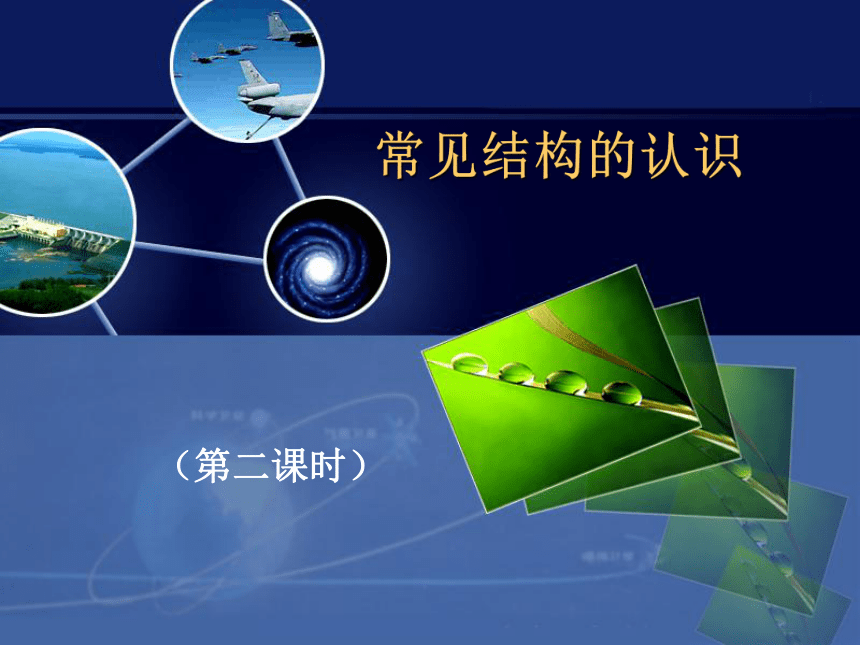

常見結構的認識
（第二課時）

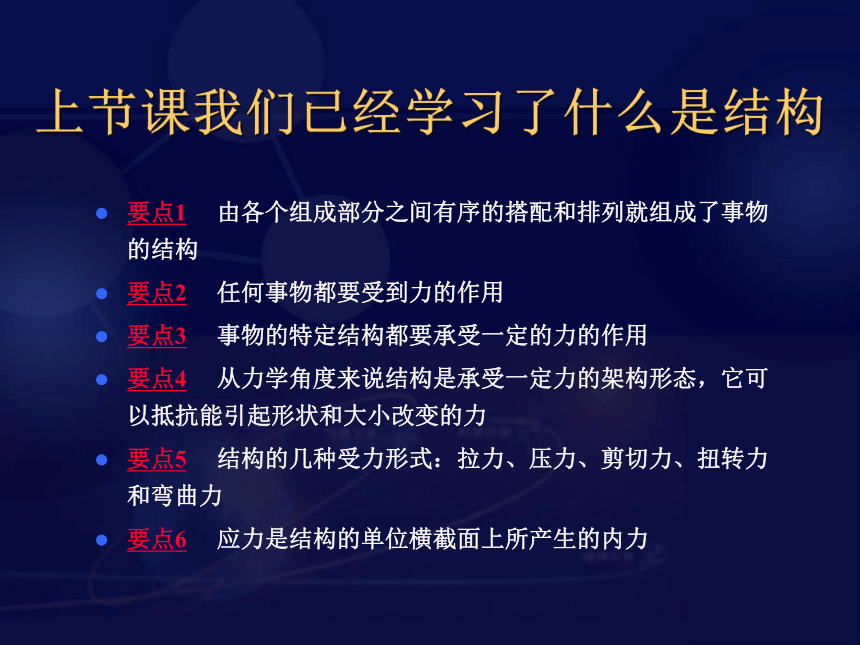

上節課我們已經學習了什么是結構
要點1 由各個組成部分之間有序的搭配和排列就組成了事物 的結構
要點2 任何事物都要受到力的作用
要點3 事物的特定結構都要承受一定的力的作用
要點4 從力學角度來說結構是承受一定力的架構形態，它可以抵抗能引起形狀和大小改變的力
要點5 結構的幾種受力形式：拉力、壓力、剪切力、扭轉力和彎曲力
要點6 應力是結構的單位橫截面上所產生的內力

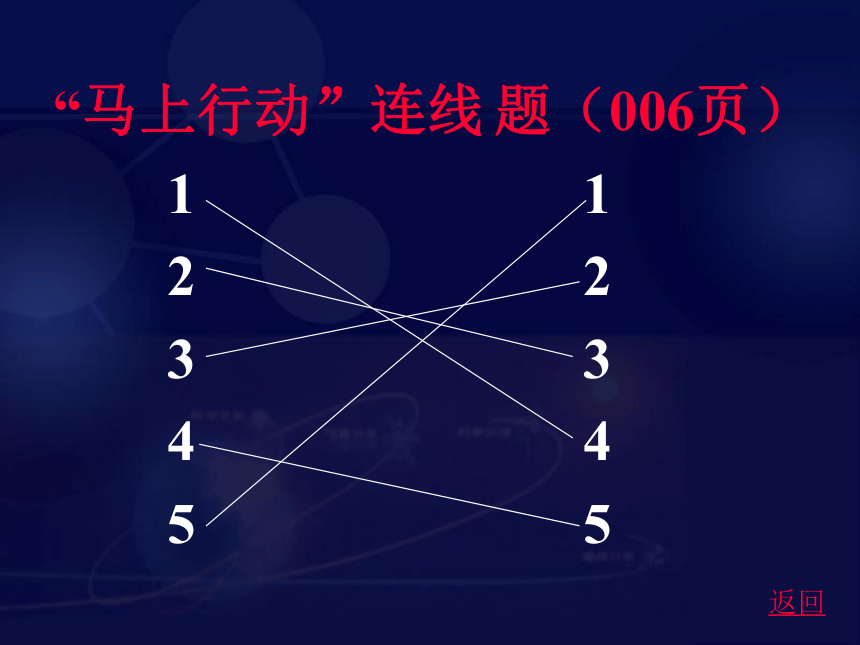

“馬上行動”連線 題（006頁）
1 1
2 2
3 3
4 4
5 5
返回
以籃球為例子 當我們用手拍籃球時，能夠感受到籃球內部產生的抵抗我們手的作用力,這就是我們所說的內力。當一個結構受到外力作用時，內部分子之間相互作用，產生一種抵抗力，稱為內力。
互動玩一個游戲
讓同桌之間用手指互抵，感受內力，然后由一個學生將手指換為手掌，感受受力的變化，引出應力。
返回
內力與應力

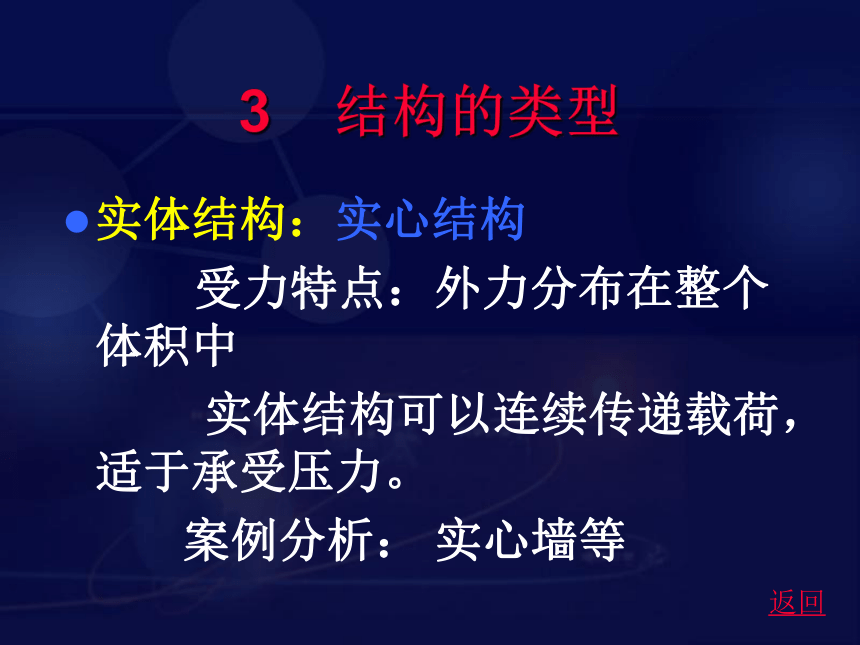

3 結構的類型
實體結構：實心結構
受力特點：外力分布在整個體積中
實體結構可以連續傳遞載荷，適于承受壓力。
　　 案例分析： 實心墻等
返回

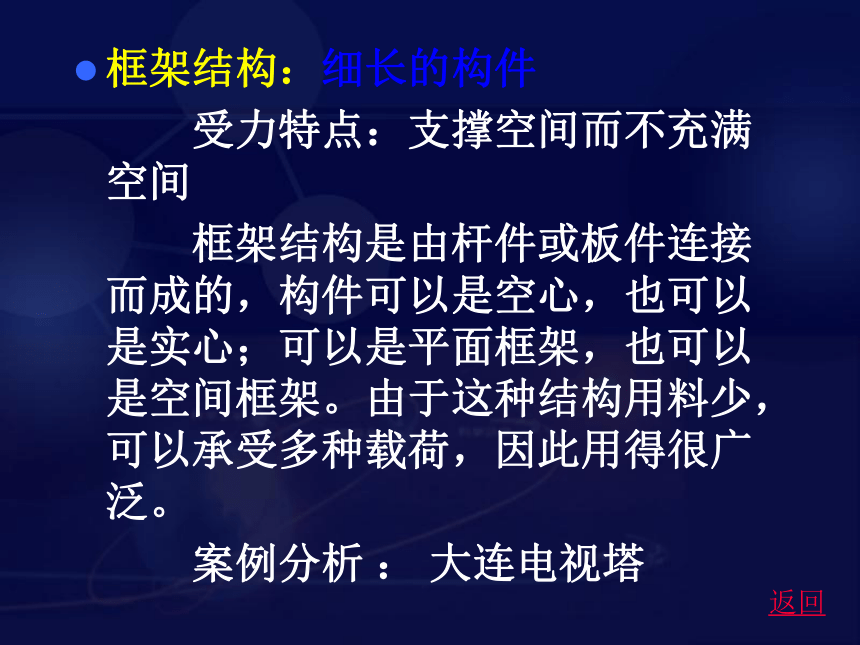

框架結構：細長的構件
　　 受力特點：支撐空間而不充滿空間
　 框架結構是由桿件或板件連接而成的，構件可以是空心，也可以是實心；可以是平面框架，也可以是空間框架。由于這種結構用料少，可以承受多種載荷，因此用得很廣泛。
　　 案例分析 ： 大連電視塔
返回
大連電視塔（框架結構）
殼體結構：層狀結構
　　 受力特點：外力作用在結構體的表面上
　　 殼體結構是用薄壁殼狀構件來替代空間框架而形成的一種空間結構。由于它可以將作用在其上的集中橫向載荷分散為沿殼體的壓力。因此在場館建設中用得很多。
　　案例分析：頭盔，汽車外殼等
返回
悉尼歌劇院（殼體結構）
[雞蛋承受壓力試驗]
目的：了解殼體結構的受力情況。
準備：雞蛋3只，瓶蓋6只，木板一 塊，重物若干。
過程：略。
記錄：雞蛋所能承受重物的數量。
[討論]：
進入工地時總是被要求戴上安全帽，為什么？
圣彼得大教堂
案例分析：
埃菲爾鐵塔
課堂練習
[馬上行動]：教材011
作業
[課后作業]：教材011 練習1、2題
