流程與設計復習
瑞安隆山高中 林長春
linsir7@

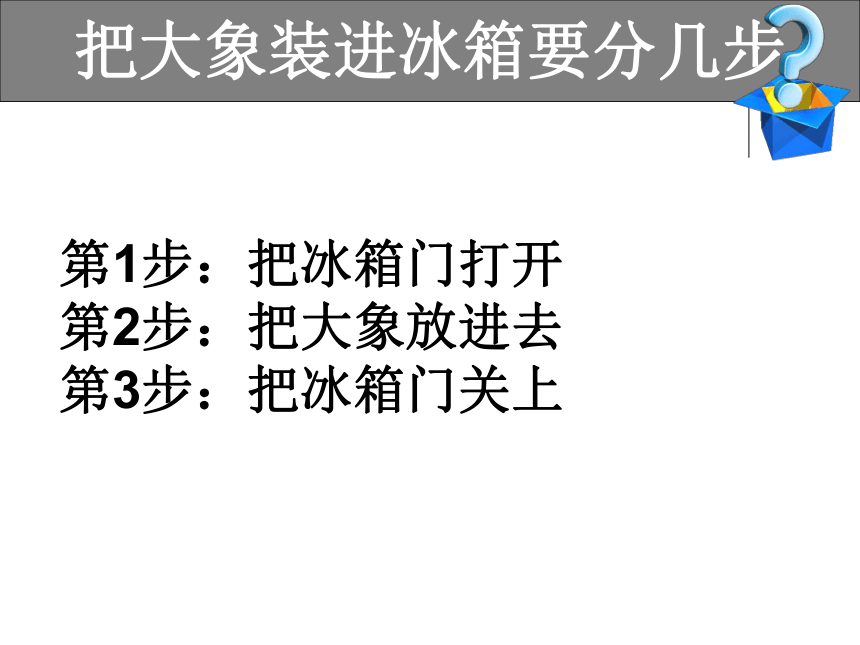

第1步：把冰箱門打開 第2步：把大象放進去 第3步：把冰箱門關上
把大象裝進冰箱要分幾步

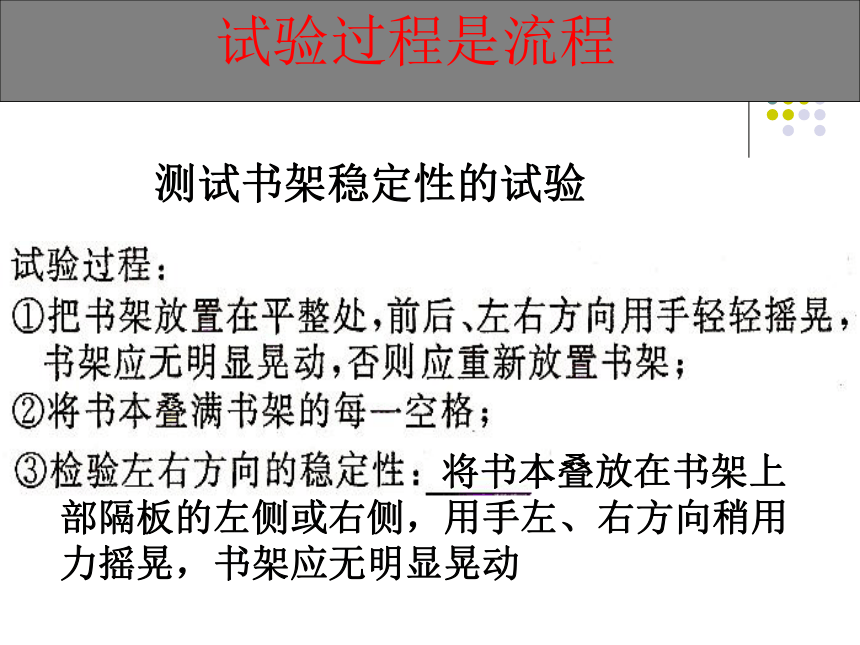

測試書架穩定性的試驗
將書本疊放在書架上部隔板的左側或右側，用手左、右方向稍用力搖晃，書架應無明顯晃動
試驗過程是流程

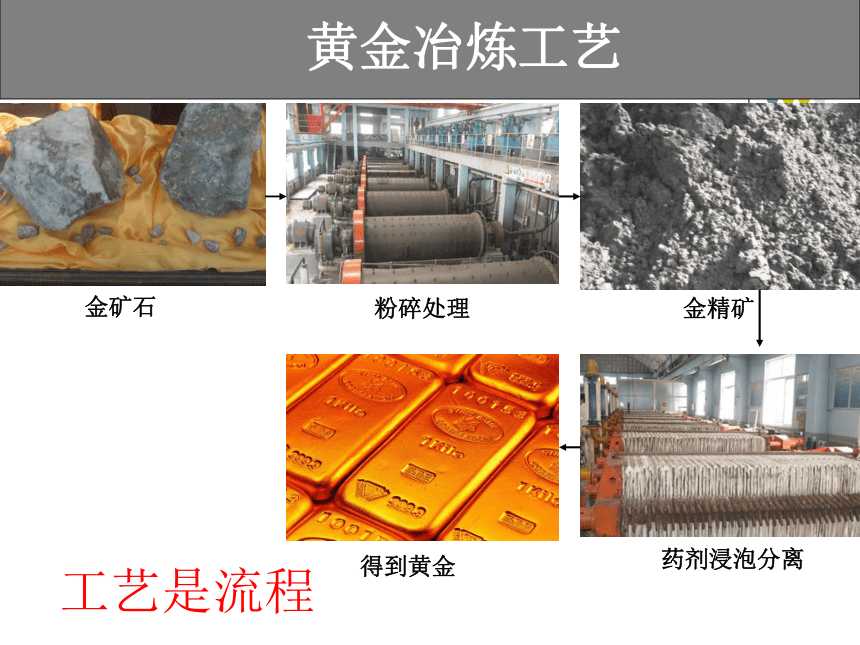

金礦石
粉碎處理
金精礦
藥劑浸泡分離
得到黃金
工藝是流程
黃金冶煉工藝

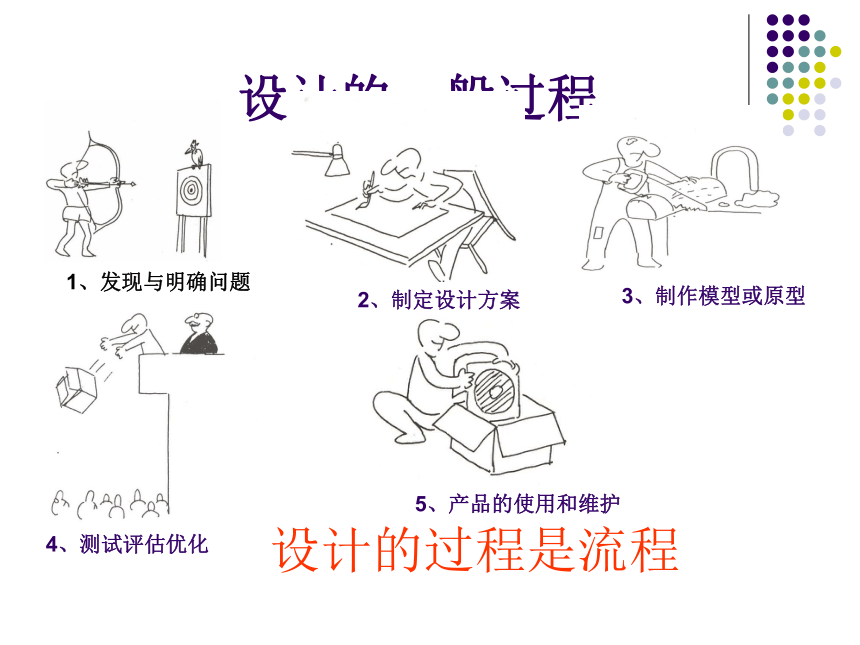

設計的一般過程
1、發現與明確問題
2、制定設計方案
4、測試評估優化
3、制作模型或原型
5、產品的使用和維護
設計的過程是流程

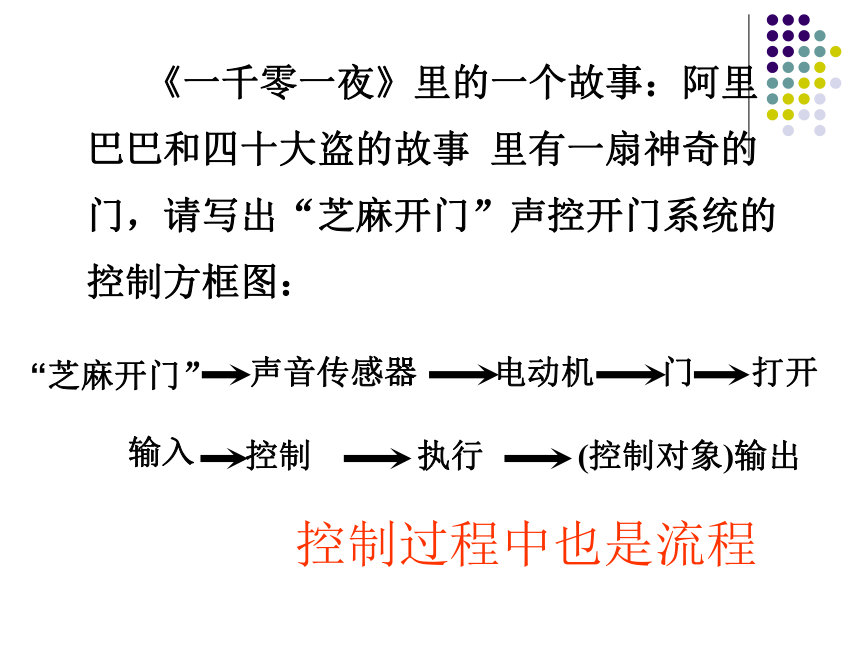

《一千零一夜》里的一個故事：阿里巴巴和四十大盜的故事 里有一扇神奇的門，請寫出“芝麻開門”聲控開門系統的控制方框圖：
“芝麻開門”
聲音傳感器
電動機
門
打開
控制過程中也是流程
輸入
控制
執行
(控制對象)輸出

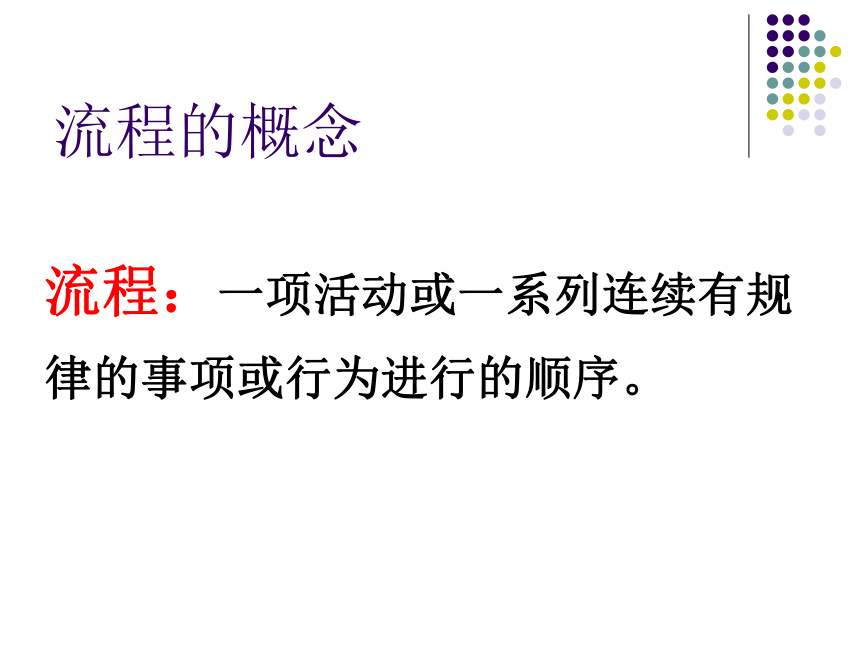

流程的概念
流程：一項活動或一系列連續有規律的事項或行為進行的順序。

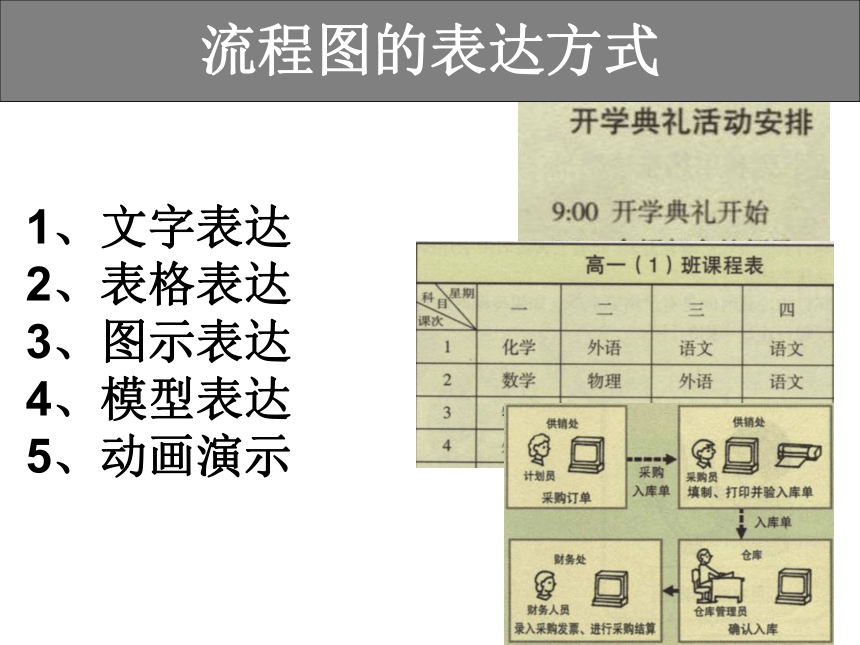

1、文字表達
2、表格表達
3、圖示表達
4、模型表達
5、動畫演示
流程圖的表達方式

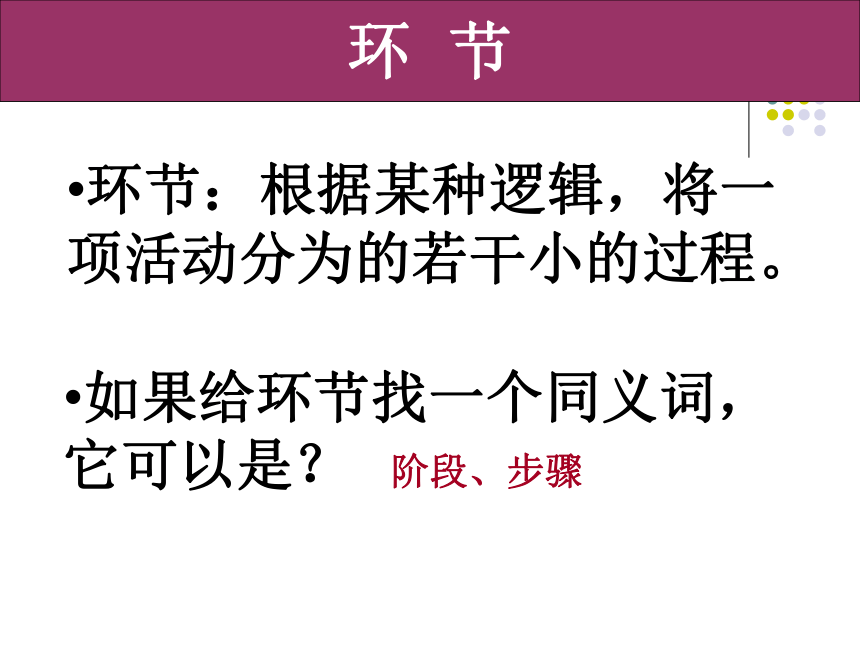

環節：根據某種邏輯，將一項活動分為的若干小的過程。
如果給環節找一個同義詞，它可以是？
環 節
階段、步驟
浙江省奧運火炬?zhèn)鬟f行程
溫州
占旭剛
第一棒
寧波
紹興
杭州
嘉興
以上流程表達有沒有問題，為什么？
流程分析的環節粒度
在不同粒度下，流程可能呈現不同的環節劃分
例：鋼鐵是怎樣煉成的
原料
煉鐵
煉鋼
軋鋼
煉焦
燒結
高爐
環節的粒度
劃線
刨平五塊板料的鋸割面
釘接緊固板與側面支撐板
表面油漆修飾
小李準備用木板制作小板凳，小板凳主要由凳面、兩塊側支撐板和前后兩塊緊固板組成(如圖)。
他設計制作流程如下：
分析該流程，找出遺漏的環節，并畫出完整的流程圖。
劃線
刨平五塊板料
的鋸割面
釘接緊固板
與側面支撐板
表面油
漆修飾
鋸割下料
凳面與支撐
板釘接
時序：時間上的先后順序
有些步驟之間的時序是可顛倒的，
有些是不可顛倒的。（試舉例）
時 序
時序的表現形式有哪些？
時間、數字符號
穿上衣與穿褲子、穿鞋子與穿襪子
打結
把電線穿過燈座上蓋的圓孔
兩線頭用螺絲釘固定在燈座下半分部的接線樁上
流程的設計核心是要依據事物的內在屬性和客觀的變化規律，科學地確定時序和環節。
流程的設計
應用題 請以木材為材料為自己設計一個多功能筆筒，設計要求：
A.筆筒尺寸:長度≤300mm,寬度≤200mm,高度≤110mm;可容納20只筆；
B.穩定性：放滿鋼筆，不翻倒。
(1) 畫出設計草圖（應體現長、寬、高和連接方式，可用文字說明）。
(2) 根據草圖，說出設計的筆筒的三個特點。
(3) 請補充完整下列的加工流程圖。
……
取料
成型
取料
鋸割
刨削
連接
成型
劃線
流程的優化可以根據不同的目標有所測重，主要有工期優化、工藝優化、成本優化、技術優化、技術優化等。
流程的優化
我國古代中醫經過長期的實踐，總結出了一套比較科學的診斷工作流程：望診－>聞診－>問診－>切診－>處方；但是現在，中醫的診斷也借助西醫的物理檢驗技術來加強中醫的診斷準確度，這樣的流程優化主要是屬于（ ）：
A 工期優化 B 技術優化
C 成本優化 D 質量?jī)?yōu)化
小明和小李準備去一個小山坡植樹，離小溪約5min的路程，兩人準備好一株小樹和小水桶、鋤頭、三根固定用的小竹竿、若干細繩等工具。出發前，小明和小李對植樹的流程進行如下初步設計，請你根據你所學的知識，對這個流程進行優化，并畫出流程圖。
小明扶定，小樹小李培土
小李挖樹坑
小明提水
小李用小竹竿
對小樹固定
澆水
小李挖樹坑(9min)→小明扶小樹，小李培土(12min)→小明提水(10min)→小李用小竹竿對小樹固定(7min)→澆水(5min)
做：平時要積極地參加實踐課，多動手操作。
看：要學會仔細觀察生活
想：要有豐富的想象力，可以試著畫出各個環節的草圖。
解決流程類題目的方法
流程廣泛存在于生活生產中
環節（劃分粒度）
時序（是否可顛倒）
流程的設計與優化（解題方法）
小 結
流程與設計 流程的含義 I
流程的意義 I
時序、環節 II
閱讀簡單流程圖 II
繪制流程圖 II
分析流程設計應考慮的因素 II
簡單流程的設計 II
流程優化的主要內容 II
流程優化的所應考慮的主要問題 I
對生活或生產簡單流程進行優化 II
技術高考要求
謝謝！
