6.2 常見的技術圖樣
第1課時 正投影與三視圖

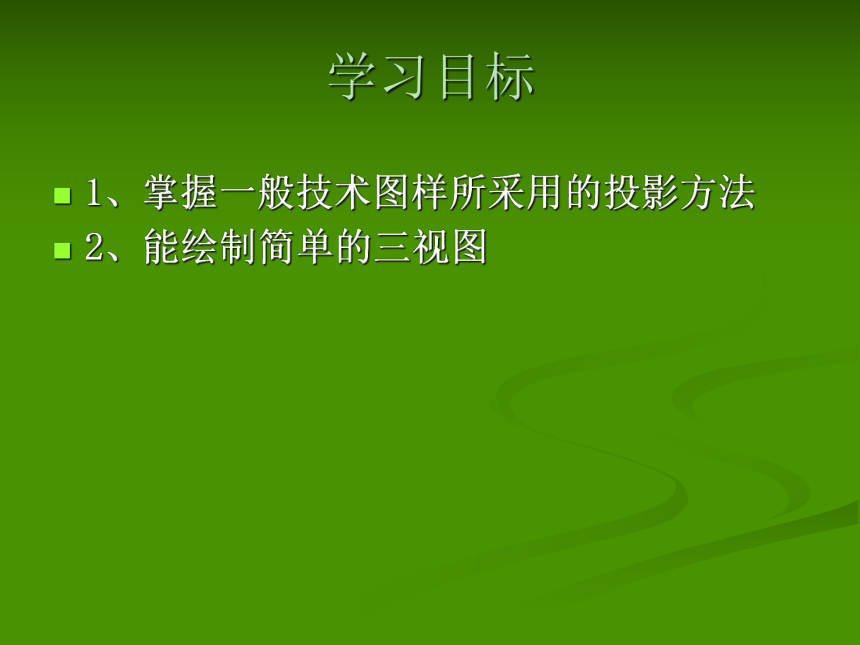

學習目標
1、掌握一般技術圖樣所采用的投影方法
2、能繪制簡單的三視圖

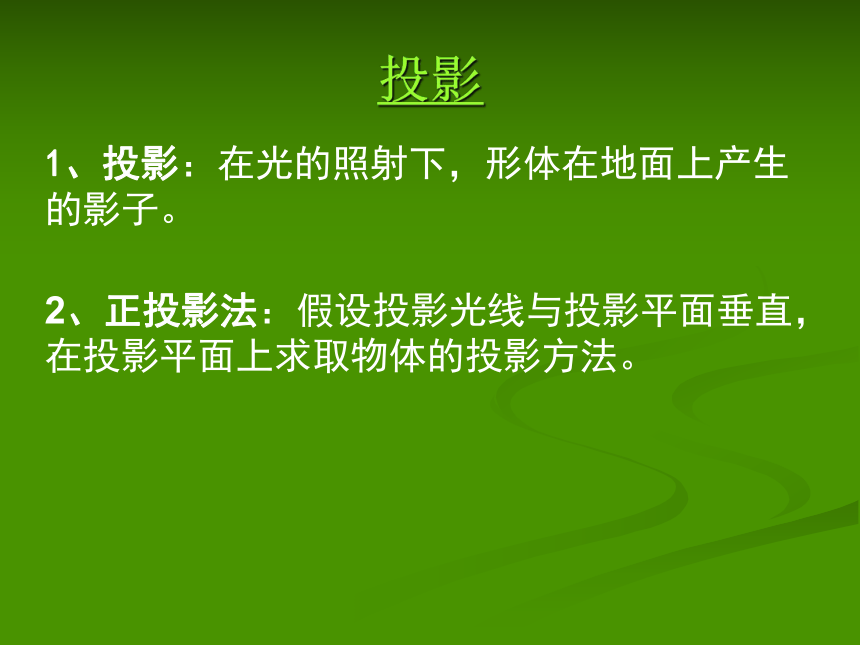

投影
1、投影：在光的照射下，形體在地面上產生的影子。
2、正投影法：假設投影光線與投影平面垂直，在投影平面上求取物體的投影方法。

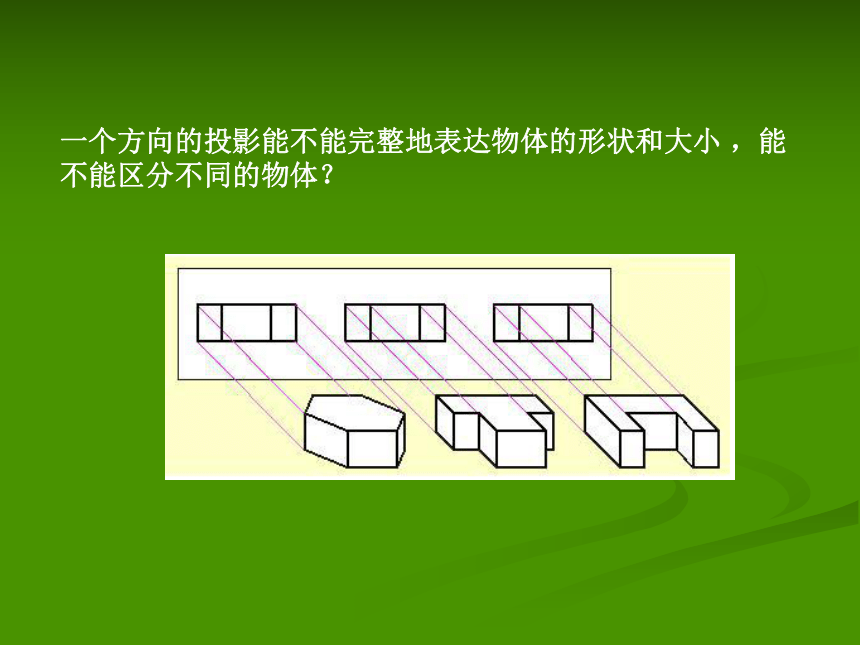

一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線
稱為投影軸，分別用OX、OY、OZ表示；
三根軸的交點Ｏ
稱為原點。

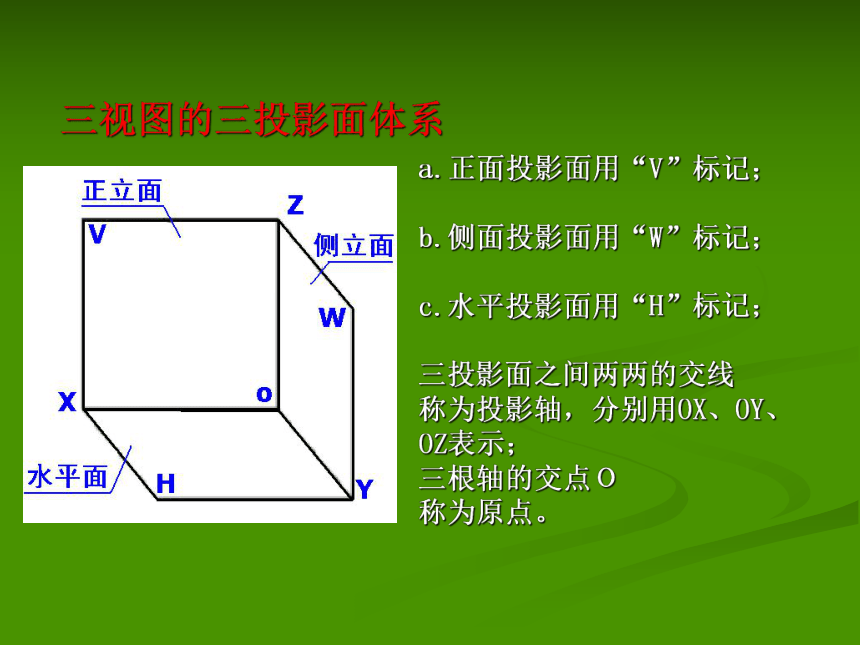

三視圖的三投影面體系

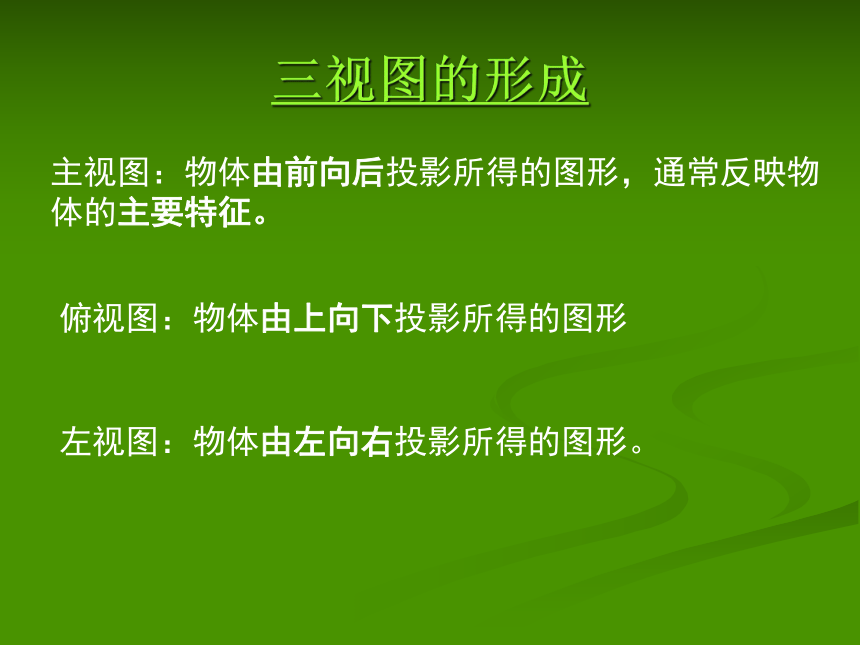

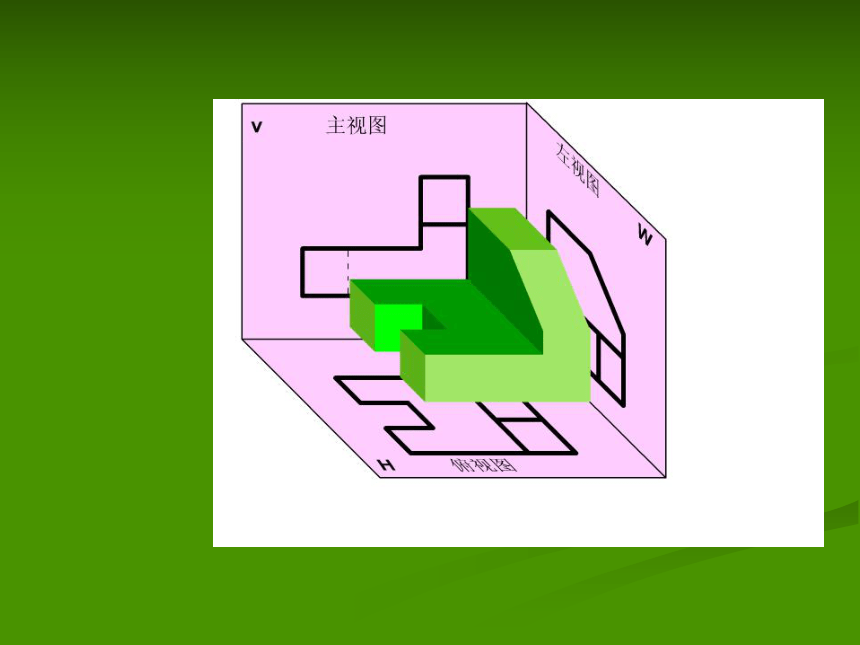

三視圖的形成
主視圖：物體由前向后投影所得的圖形，通常反映物體的主要特征。
俯視圖：物體由上向下投影所得的圖形
左視圖：物體由左向右投影所得的圖形。

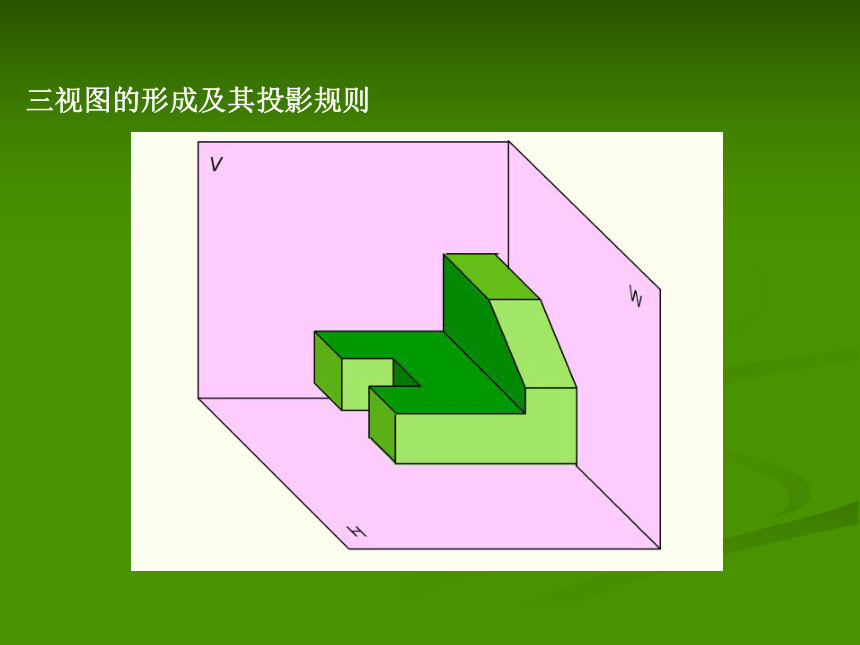

三視圖的形成及其投影規則
選擇主視圖
畫圖步驟
a、確定畫圖比例和圖紙幅面
根據所畫物體的大小和復雜程度選用
c、在圖紙上畫出各視圖的中心線、對稱線、軸線及其他基準線。
b、布置視圖位置
主視圖確定之后，其他兩個視圖也就相應地確定了。
是主要視圖。選擇表現形態結構最多的面，同時兼顧其他兩個視圖 虛線盡量少
注意：考慮到尺寸布置的需要，可適當加大各視圖之間的距離，
d、 畫底稿
用稍硬的鉛筆（2H鉛筆）。

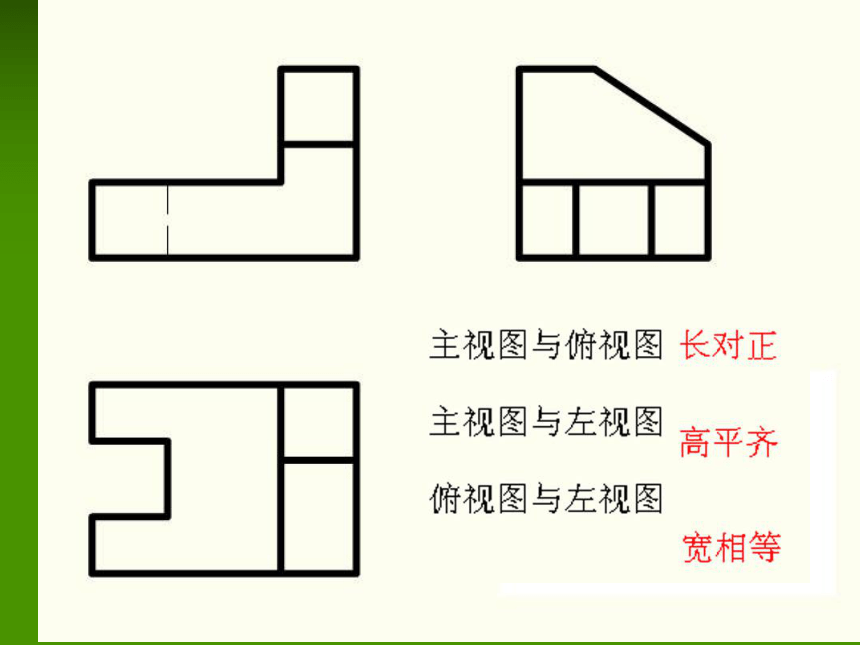

畫圖順序：為由大到小、由外形到內形及3 個
視圖配合作圖，使每個部分符合“長對正、高平
齊、 寬相等”的投影規律。
e、檢查和描深
底稿完成后，按原畫圖順序仔細檢查，糾正
錯誤和補充遺漏，用 HB 或 B 鉛筆按標準線描出
各線條。
畫圖時應注意的問題
1、先畫主體部分，后畫次要部分。
2、幾個視圖要配合著畫。
不要先畫完一個視圖，再畫另一個視圖。
3、各部分之間畫出分界線
4、描深時先畫圓或圓弧，后畫直線，不可 見
部分用虛線畫出，對稱線、軸線和圓的中心
線均用點劃線畫出。
比例（GB/T14690-1993 ）
圖線（GB/T17450-1998、GB4457.4-1984）
線型的圖線寬度（B）應按圖樣的類型和尺寸大小在下列數系中選擇：0.13mm,0.18mm,0.25mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm
尺規繪圖工具的使用方法
一．圖板、丁字尺、三角板
圓規、分規
鉛筆
形體結構三視圖
