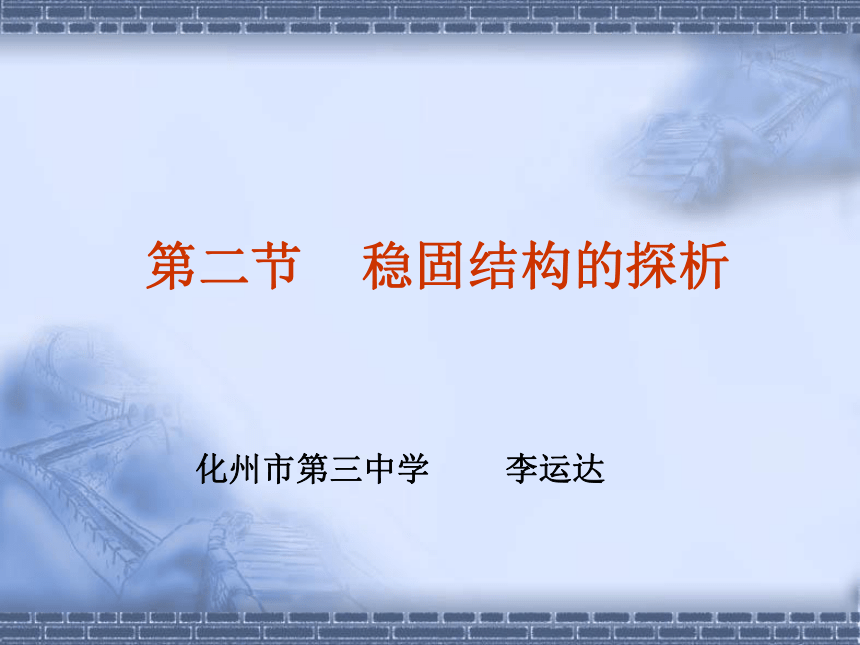

第二節 穩固結構的探析
化州市第三中學 李運達

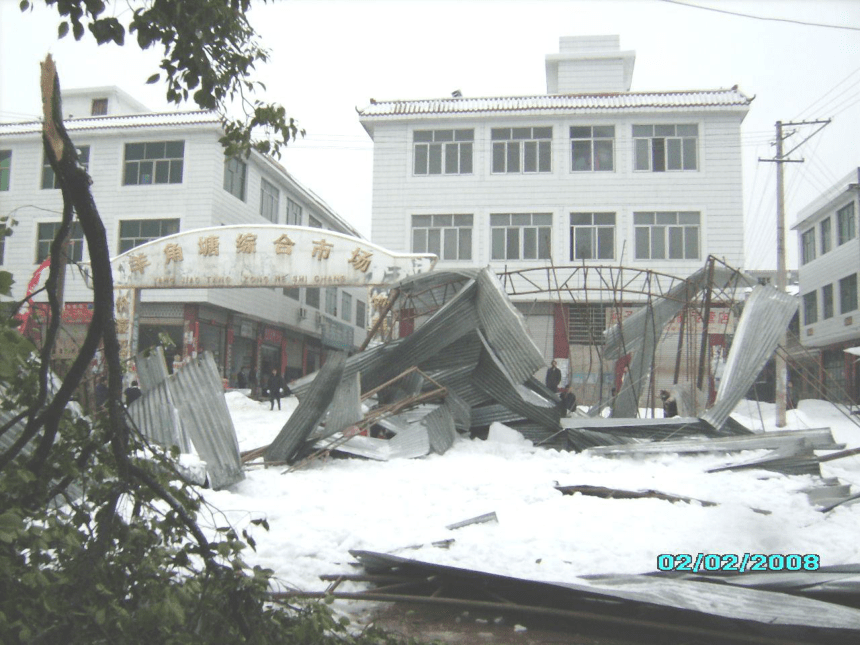

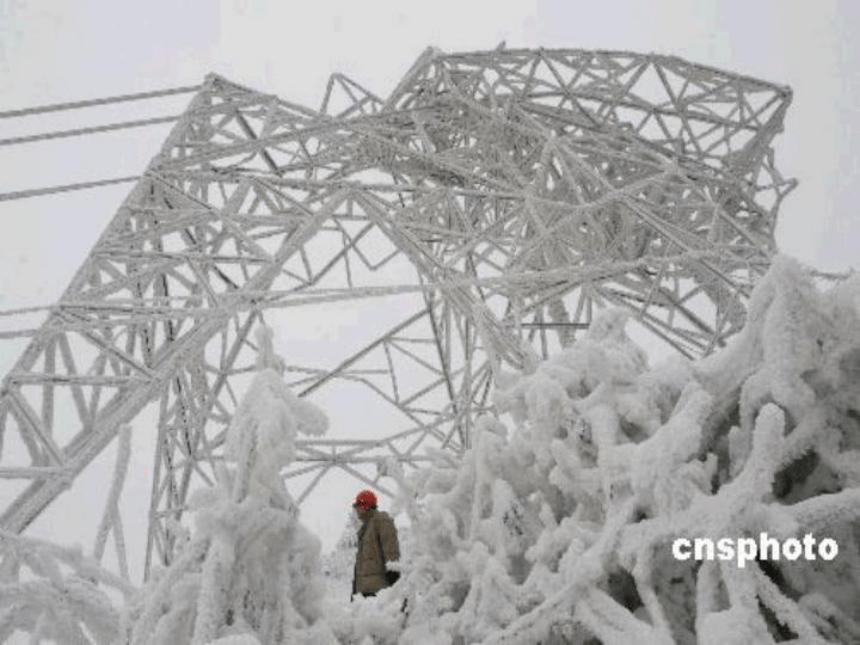

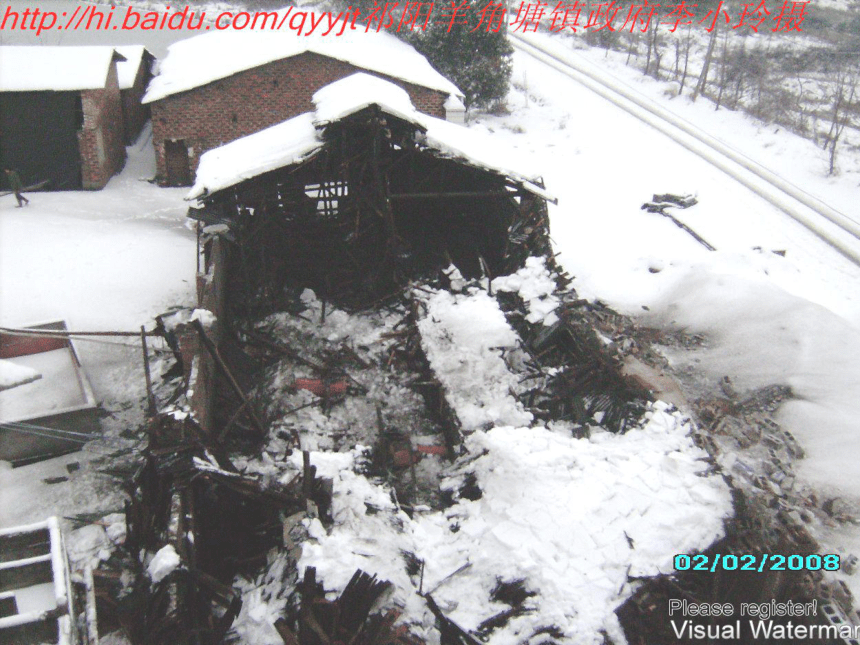

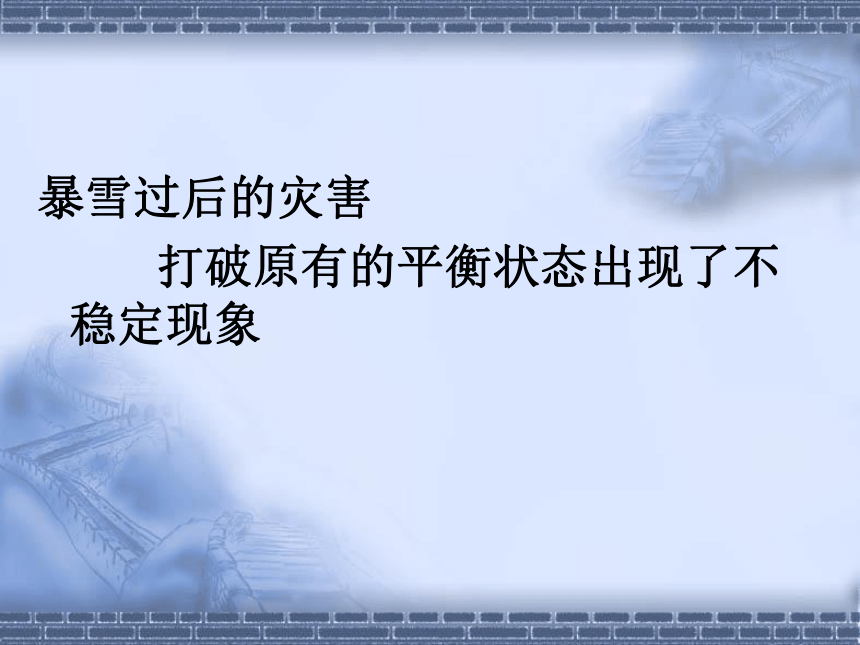

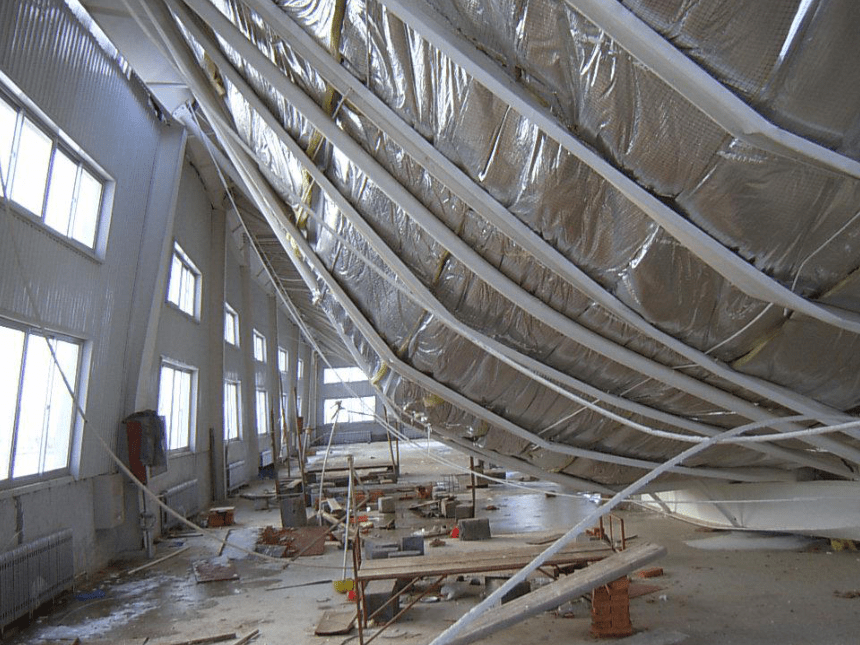

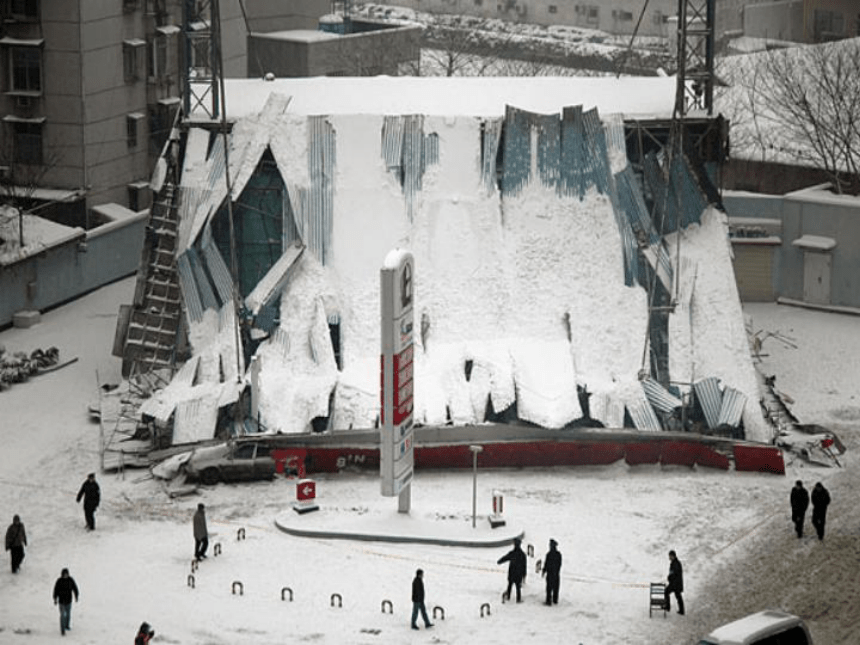

暴雪過后的災害
打破原有的平衡狀態出現了不穩定現象
1 結構與穩定性

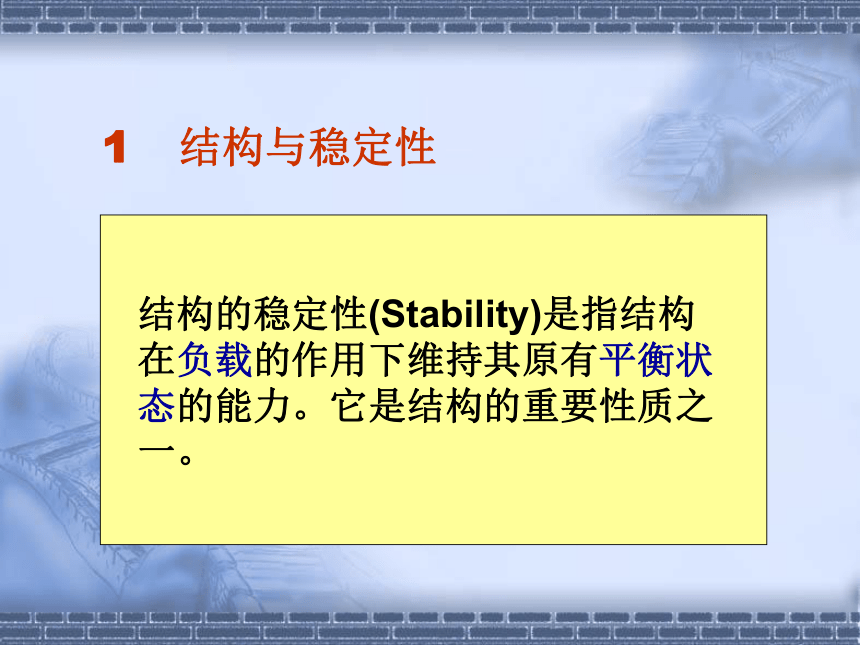

結構的穩定性(Stability)是指結構在負載的作用下維持其原有平衡狀態的能力。它是結構的重要性質之一。

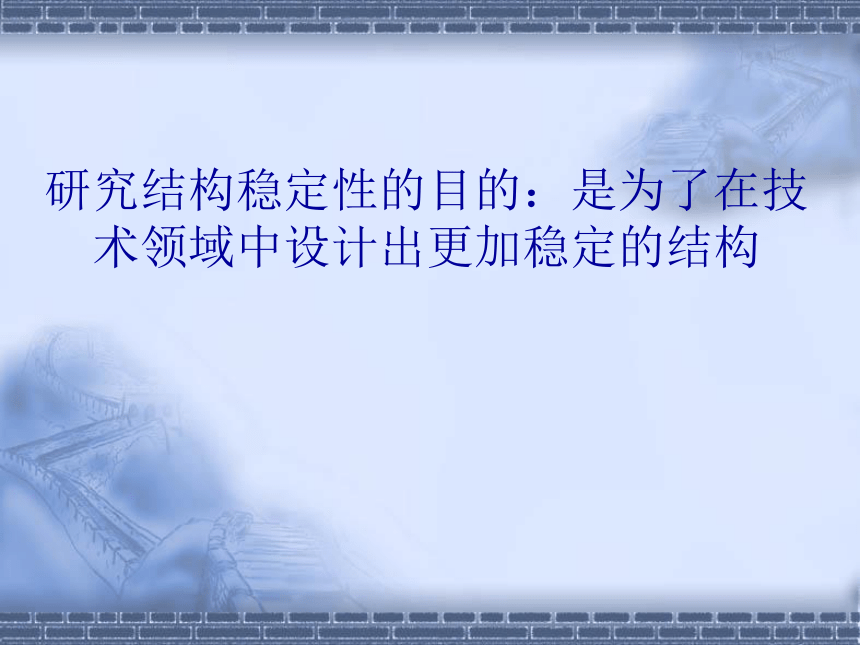

研究結構穩定性的目的：是為了在技術領域中設計出更加穩定的結構
2
結構的穩定性與
什么因素有關
雞蛋的結構穩定嗎？有什么方法能使雞蛋豎起來？
不倒翁為什么不倒
結論一:
重心高低影響結構的穩定性。
重心越低，穩定性越好
重心越高，穩定性越差
仔細觀察它們有何特點
結論二:
底座大小（結構與地面所形成的支撐面）影響結構的穩定性。
支撐面越大，穩定性越好
支撐面越小，穩定性越差
對于一個結構而言，如果重心所在點的垂線落在結構地面的范圍內，就是穩定的，不會出現傾倒。
重心點的垂線位置，落在結構底面的范圍內
結論三:
結構或構件的形狀影響結構的穩定性。
三角形結構使支架更容易穩定
用剛才的知識想一下他們?yōu)槭裁磧A而不倒
觀察一下靜止?fàn)顟B(tài)的單車如何保持平衡
自行車騎起來時，只有兩個支撐點，為什么不會倒下呢？
影響結構穩定性的主要因素
影響結構穩定性的因素有多種，主要有：
1、重心位置的高低
2、結構與地面接觸所形成的支撐 面的大小
3、結構的形狀
木雕圓桌、圓凳 受地面積大 擺放穩定
雙腳支撐輕騎車
單腳支撐自行車
履帶式小轎車
如何進行改進能使這張椅子更加穩定？
2 結構與強度
結構的強度(Strength)是指結構具有抵抗被外力破壞的能力.
海嘯
大壩
拔河
繩子的強度
汶川地震
結構的 材料
不同材料構成的結構，其強度各不相同。有抗拉力、壓力、剪切力、彎曲力和扭曲力性能的，所以在不同結構不同要求中，選擇不同特性的材料。
梁的示意圖
壓力
拉力
跳板材料
結構形狀
各種形狀的橫截面構件，所承受力的程度是不一樣的。
三角形是框架結構最基本的形狀之一，結實、穩定、材料最少。在四邊形、六邊形構件中，加上三角形支撐件，就可大大增加構件的牢固程度。
鋁合金A字形梯
1）鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動，具體有松螺栓、松鉚等。
結構的連接方式
2）剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫接、膠接、焊接、固定鉚接等。
榫接
膠接
焊接
2、影響結構強度的主要因素
（1）結構的形狀
（2）結構的材料
（3）結構的連接方式
鉸連接——被連接的構件在連接處不能相對移
動，但能相對轉動。
(螺栓、松鉚)
剛連接——既不能相對移動，也不能相對轉動。
(榫接、膠接、焊接、固定鉚接)
3 結構與功能
結構不僅是事物存在的一種形式，而且對事物的功能和作用產生著直接影響。結構的變化可能導致功能的變化。
一種人力驅動的冰上自行車，有車架、踏板曲柄、鏈輪、前轉向軸及后軸。其特點是∶在前轉向軸的一端處裝有一只前冰刀，在后軸的兩端對稱地剛性聯接兩個傾斜的盤狀冰刀，從而形成一種三點支撐的可在冰面上前進、倒退、前后滑行及剎車的冰上自行車。
殘疾人專用電動車
