第二章 流程與設計
化三中 李運達
認識流程

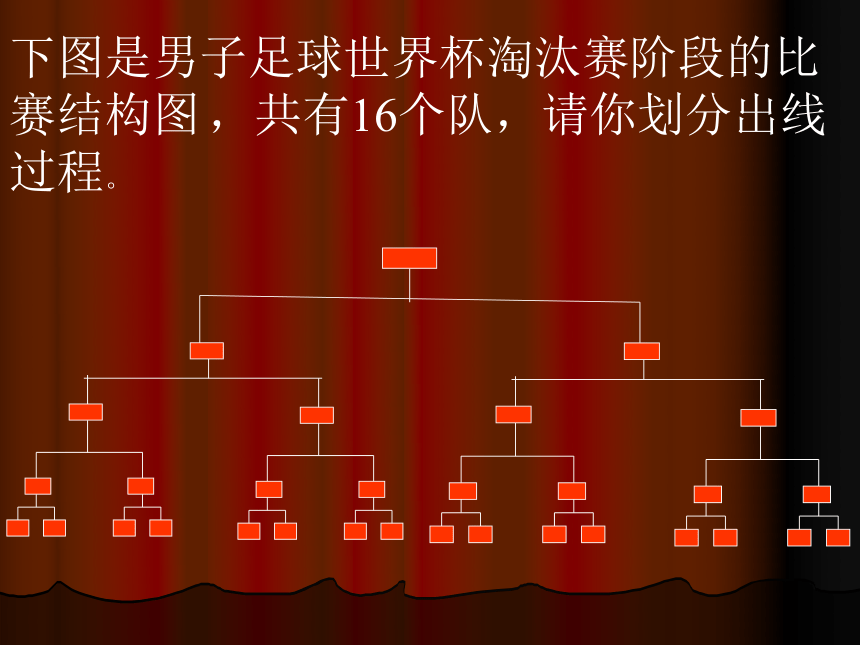

下圖是男子足球世界杯淘汰賽階段的比賽結構圖 ，共有16個隊，請你劃分出線過程。
我們可以看成有如下過程：八分之一決賽、四分之一決賽、半決賽、決賽。
八分之
一決賽
四分之
一決賽
半決賽
決賽

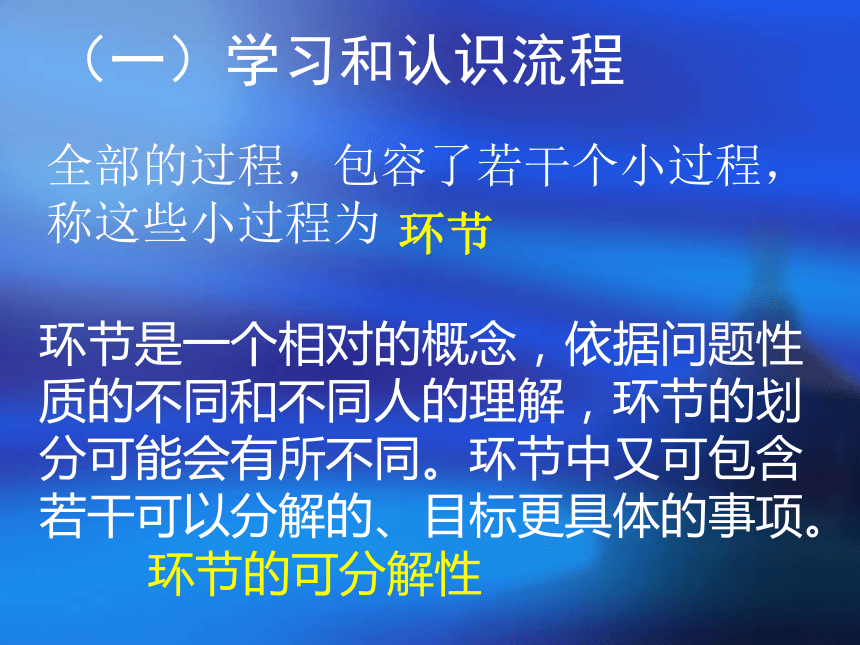

（一）學習和認識流程
全部的過程，包容了若干個小過程，稱這些小過程為
環節
環節是一個相對的概念，依據問題性質的不同和不同人的理解，環節的劃分可能會有所不同。環節中又可包含若干可以分解的、目標更具體的事項。
環節的可分解性

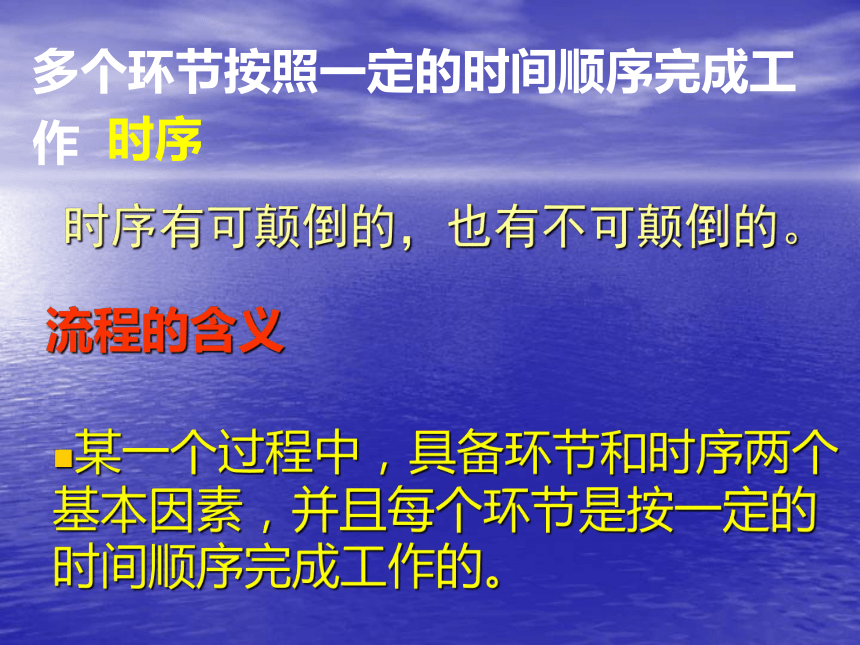

多個環節按照一定的時間順序完成工作
時序有可顛倒的，也有不可顛倒的。
時序
流程的含義
某一個過程中，具備環節和時序兩個基本因素，并且每個環節是按一定的時間順序完成工作的。
認識流程

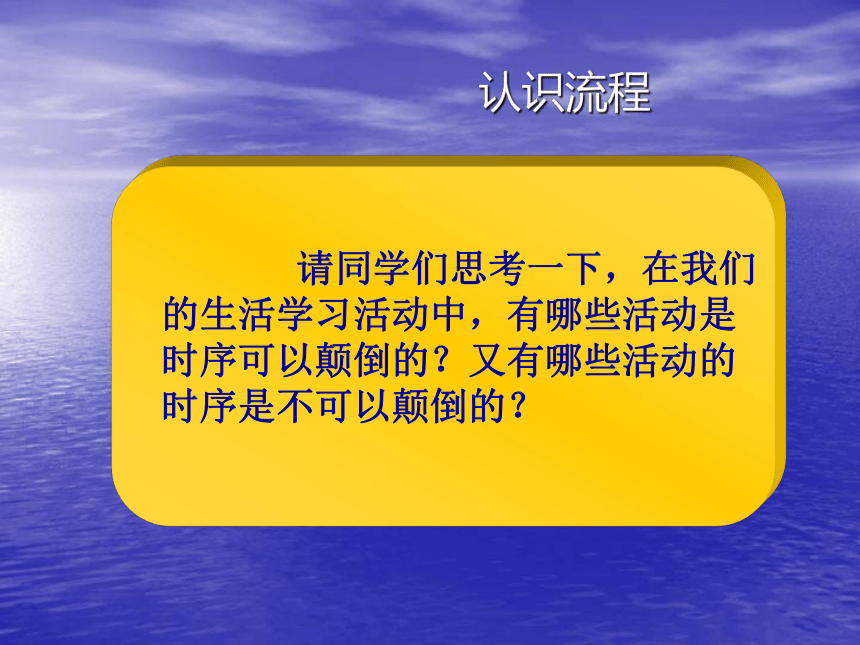

請同學們思考一下，在我們的生活學習活動中，有哪些活動是時序可以顛倒的？又有哪些活動的時序是不可以顛倒的？
認識流程

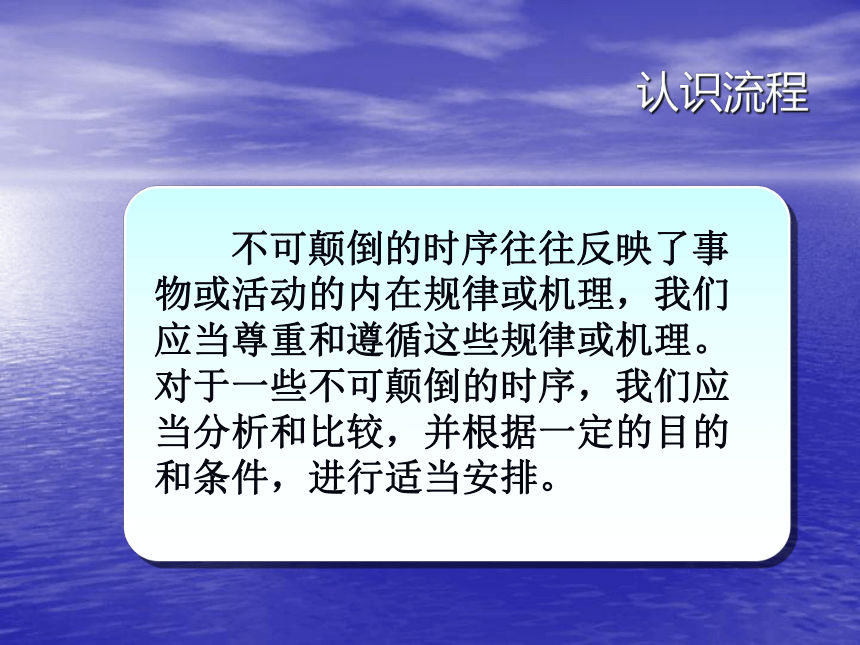

不可顛倒的時序往往反映了事物或活動的內在規律或機理，我們應當尊重和遵循這些規律或機理。對于一些不可顛倒的時序，我們應當分析和比較，并根據一定的目的和條件，進行適當安排。
認識流程

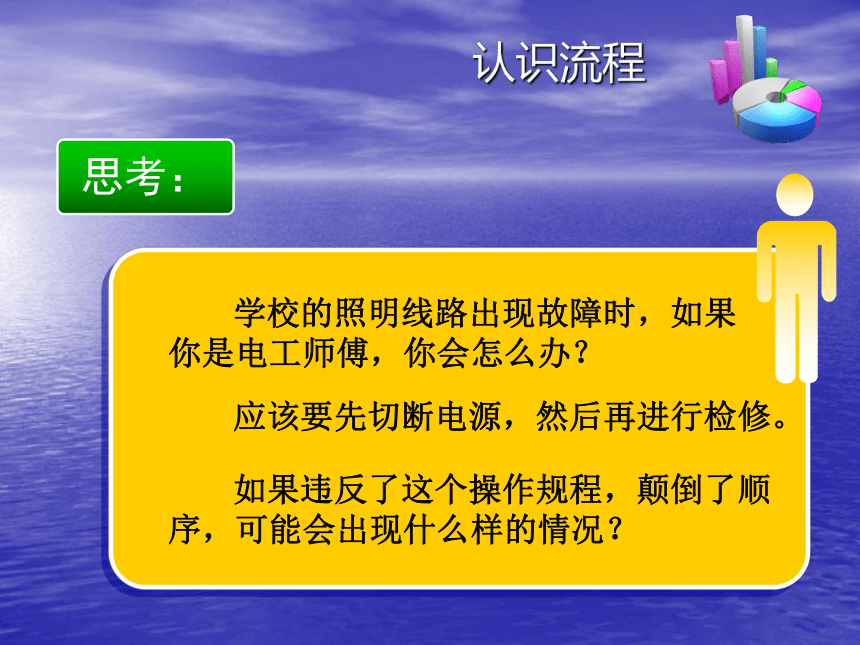

思考：
應該要先切斷電源，然后再進行檢修。
如果違反了這個操作規程，顛倒了順序，可能會出現什么樣的情況？
學校的照明線路出現故障時，如果你是電工師傅，你會怎么辦？

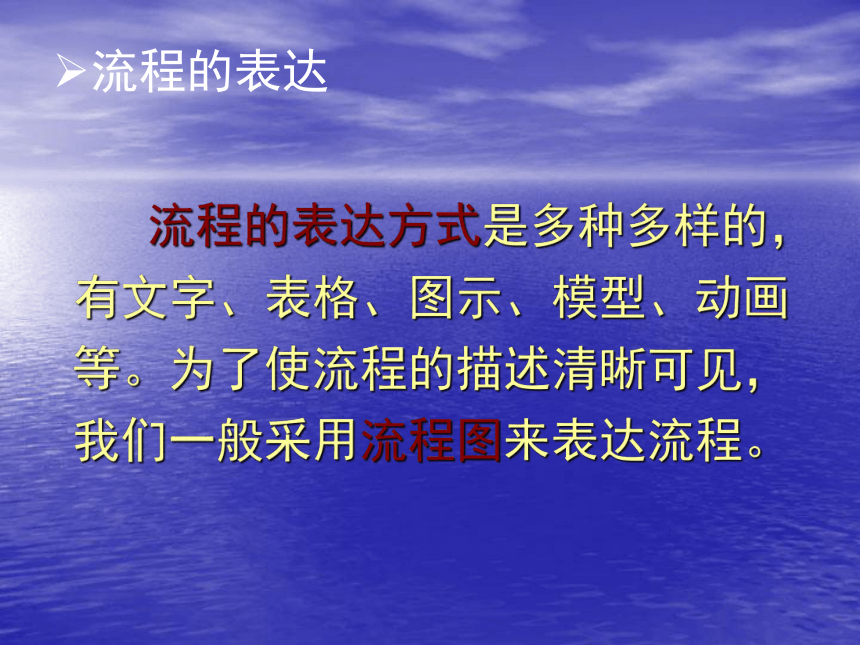

流程的表達
流程的表達方式是多種多樣的，有文字、表格、圖示、模型、動畫等。為了使流程的描述清晰可見，我們一般采用流程圖來表達流程。
流程的表達

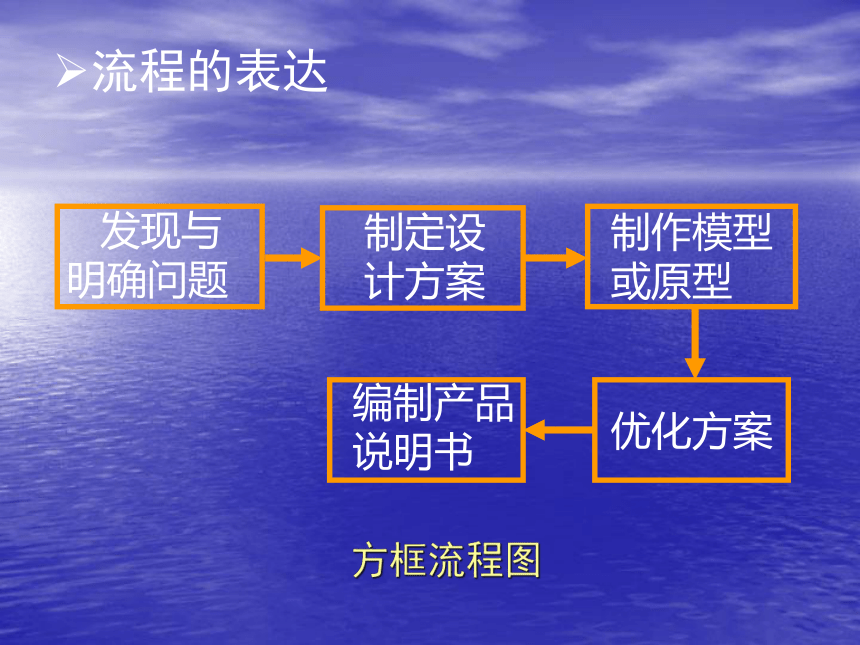

發現與
明確問題
制定設
計方案
制作模型或原型
優化方案
編制產品說明書

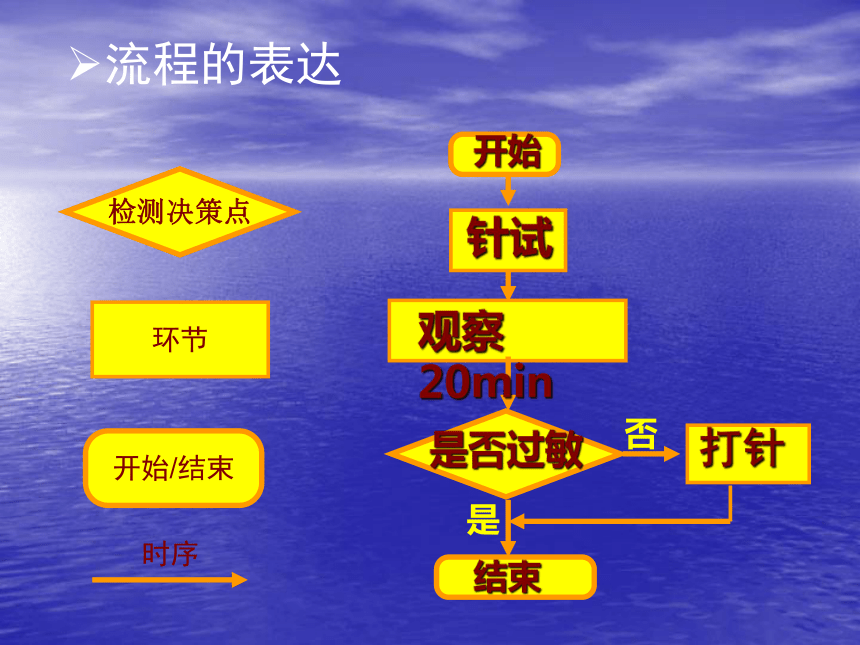

方框流程圖
是否過敏
開始
針試
結束
否
是
觀察20min
打針
檢測決策點
開始/結束
環節
時序
流程的表達
流程圖的其他表達方式:
文字表達
流程圖的表達方式:
表格表達
一天生活的流程
圖示表達
流程圖的表達方式:
根據你的理解，選擇1---2個說明其基本流程，并用恰當的流程表達方式，描述你所理解的下列活動的流程
1、假如我們要給客人泡茶。當時的條件是：沒有開水；水壺要洗；茶杯也要洗；茶葉也沒有了。該怎么辦？
2、小黃騎自行車上學,突然發現車胎沒氣了,小黃送到修理部，如果你是修理師傅該如何處理
課堂小結
流程
環 節
時 序
分法不一
可分解性
不可顛倒
可以顛倒
同時進行
綜合：指導人們的工作和生活、有效地組織生產。
流程在生產中的意義：有效地組織生產、提高生產效率、保證產品質量、保證生產安全。
流程在生活中的意義：節省時間、提高生活質量、提高工作效率、使我們的生活變得有序、合理。
流程對生活和生產有什么意義？
流程的設計
1、流程設計應考慮的基本因素
流程設計的目標與要求
工作和生活
生產活動
節省時間、提高工作效率、提高工作質量
提高效率、提高質量、節省資源、安全生產、提高經濟效益、提高管理水平
還應考慮：
實現環保、方便操作
流程設計中的基本因素
材料
工藝
設備
人員和資金
環境
不同的材料有不同的加工處理方法
不同產品的工藝要求各異，流程設計也不同
生產設備的水平決定了流程的自動化水平
人員的技術水平各必要的資金影響生產的過程、質量和周期
生產過程對環境的污染以及環境對生產的反作用
注意：
不同行業的流程有不同的特點，流程設計中應考慮的基本因素也各不相同．
如農業生產中還要考慮： 氣候、季節、自然災害、生態平衡等
合成氨的生產工藝流程
制氮氣
制氫氣
合成塔：
5000C和300atm,氮氣、氫氣合成氨
分離器
氨水
氮氣、氫氣
答：合成氨生產流程包括了以下的環節和時序:
(1)先進行原料氣（N2、H2）的制取-----制取環節
(2)氣（N2、H2 ）的凈化，除雜質-----凈化環節；
(3)用壓縮機壓縮（至高壓狀態）------壓縮環節;
(4)氨合成----合成環節；
(5)最后進行氨的分離，得到濃氨并將未完全反應的N2、H2送回合成塔，再循環加工利用----分離環節。
合成氨的生產工藝流程包含了哪些環節
馬上行動
1、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化工廠，在流程設計上應考慮哪些因素？
應考慮：工藝方案、降低能源和原材料消耗、減少污染排放、在資金允許的情況下選用精良設備和技術人員以提高生產效率。
2、要把北方的大豆移栽到南方，在流程設計上要考慮哪些相關因素？
要考慮：季節、氣溫、濕度、土壤、病蟲害，是否破壞生態平衡 。
2、流程設計的步驟
一、明確設計的目標和任務，明確流程應遵循的內在變化規律。
二、分析現有材料、設備、資金、人員、工藝和環境等因素。
三、列出流程涉及的主要事項，并進行初步的排列。
四、分析各事項之間先后順序，合理地安排流程的時序和環節。
五、畫出流程圖。
確定目標，明確任務
分析基本因素
明確主要事項(步驟)
確定環節、時序
畫出流程圖
結束
能否達到目標要求
修改方案
否
一個產品的生產流程設計一般由材料準備環節、加工環節、組裝環節、質量檢查環節組成。
流程的改進
案例1：
8歲的小明想把一張擺滿飯菜的小桌子從大廳搬到門外的小院子里去，只有他一個人，如何做到呢？
問：他為什么失敗了？如果是你，該怎么做？
案例2：指紋識別
6月16日上午，旅客自助查驗通道經過深圳邊檢總站有關技術部門一年多的研發和反復試驗，在羅湖口岸投入試運行。
目前旅客自助查驗系統的主要對象為港澳旅客，港澳旅客在事先采集好指紋、人像信息的前提下，出入境時可自行操作證件閱讀和指紋采集器，由計算機完成出入境信息采集和通過指紋對比確認持證人身份，無須將出入境證件交給驗證邊檢警官，旅客自己刷卡并按下指紋，經電子系統核對無誤后，便可通關，一般情況下整個查驗過程僅8秒鐘左右即可完成。
2005-6-22　　
已完成信息備案的旅客，要實現自助過關，須完成兩道手續：首先，將有效出入境證件放在自助通道機讀區（前期有邊檢民警指導協助），系統對旅客證件資料進行自動核對無誤后，第一道閘門自動打開；旅客進入通道后，將拇指放在指紋識別區，系統再次進行信息比照核對，確認無誤后，第二道閘門自動打開，旅客也就順利完成了出境（入境）通關手續。
案例3：丁謂修皇宮
宋朝大中祥符年間，京城發生一場大火，皇宮被燒成一片廢墟。災后，真宗皇帝命丁謂主持修復皇宮工程。
余泥
常規做法：
皇宮
城外燒磚瓦
城墻
建筑材料 汴 水
皇宮前的大街
效果：
曠日持久，耗資巨大
丁謂的做法：
皇宮
在宮前挖溝取土燒磚，大街變大水渠
汴 水
丁謂的做法：
皇宮
將汴水引入水渠
汴 水 建筑材料
丁謂的做法：
皇宮
皇宮修復后，排走渠水，填入余泥，復為大街
皇宮前的大街
汴 水
效果：
節省了大量資金，而且大大加快了工程進度
