技術與設計2
常見結構的認識
化州市第三中學 李運達

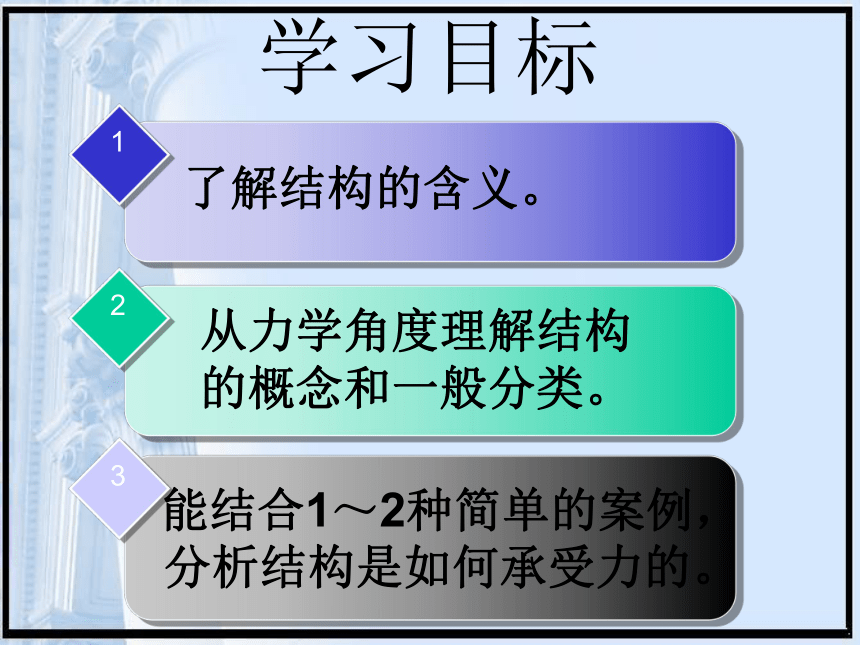

學習目標
了解結構的含義。
1
從力學角度理解結構的概念和一般分類。
2
能結合1～2種簡單的案例，分析結構是如何承受力的。
3

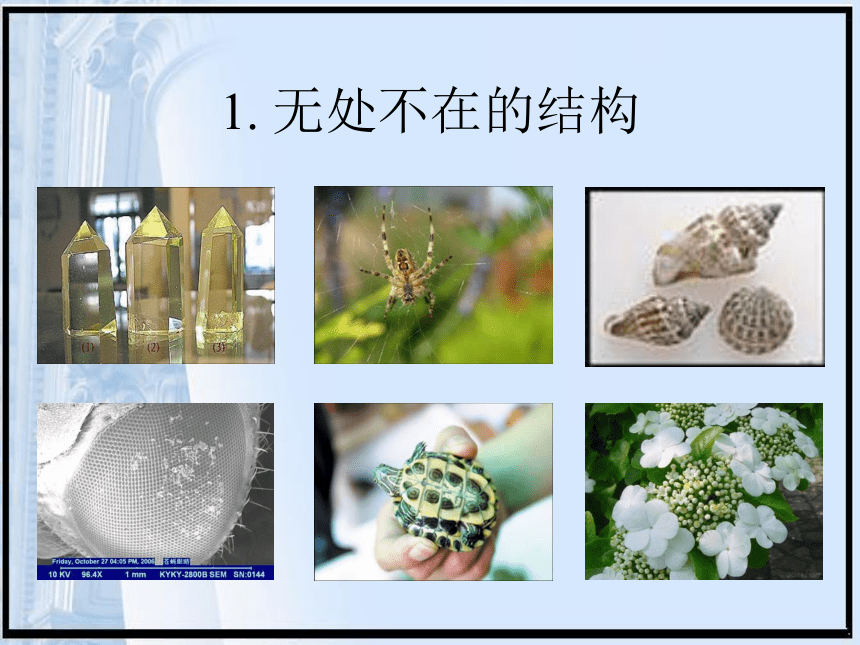

1. 無處不在的結構
一、無處不在的結構
一、無處不在的結構
一、無處不在的結構
一、無處不在的結構
一、無處不在的結構
一、無處不在的結構

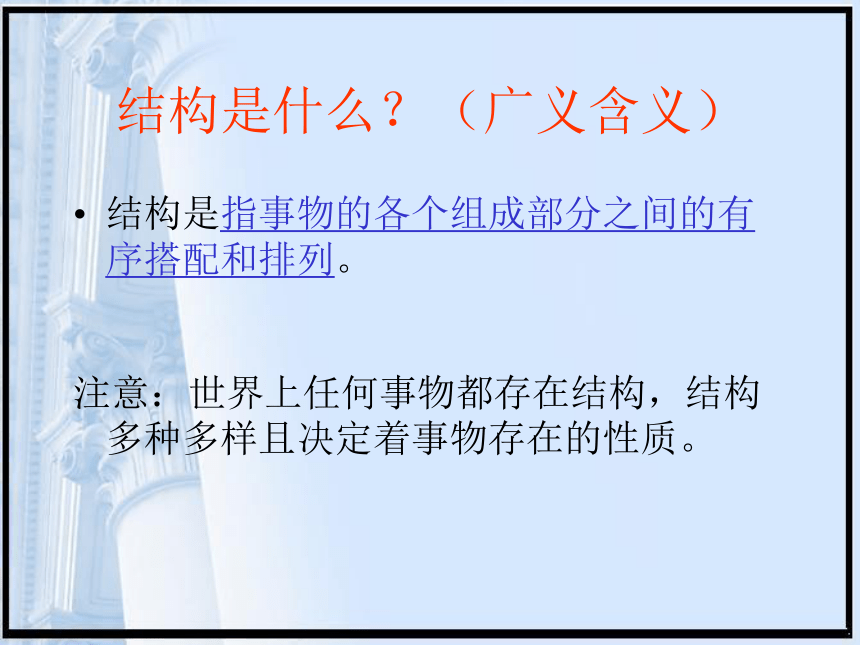

結構是什么？（廣義含義）
結構是指事物的各個組成部分之間的有序搭配和排列。
注意：世界上任何事物都存在結構，結構多種多樣且決定著事物存在的性質。

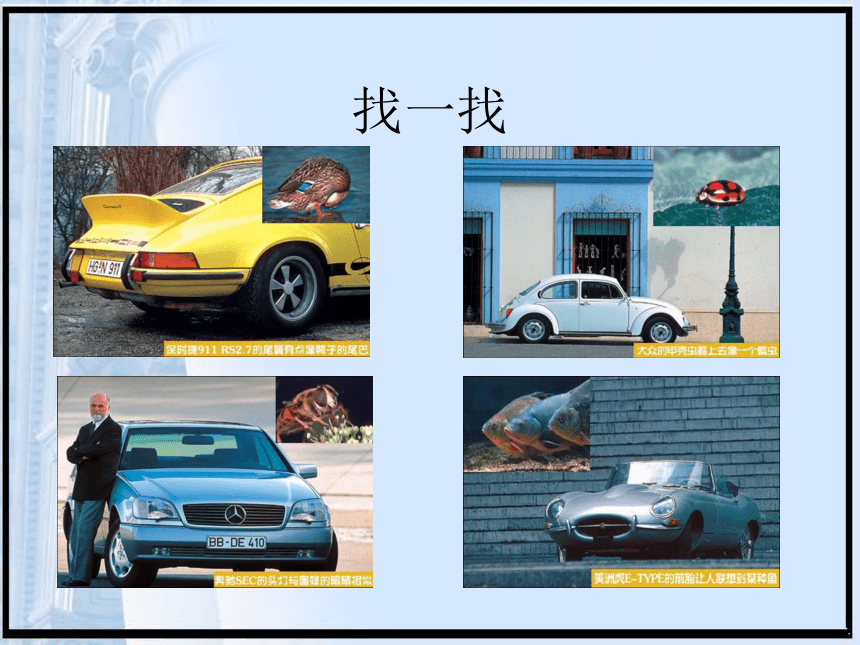

找一找

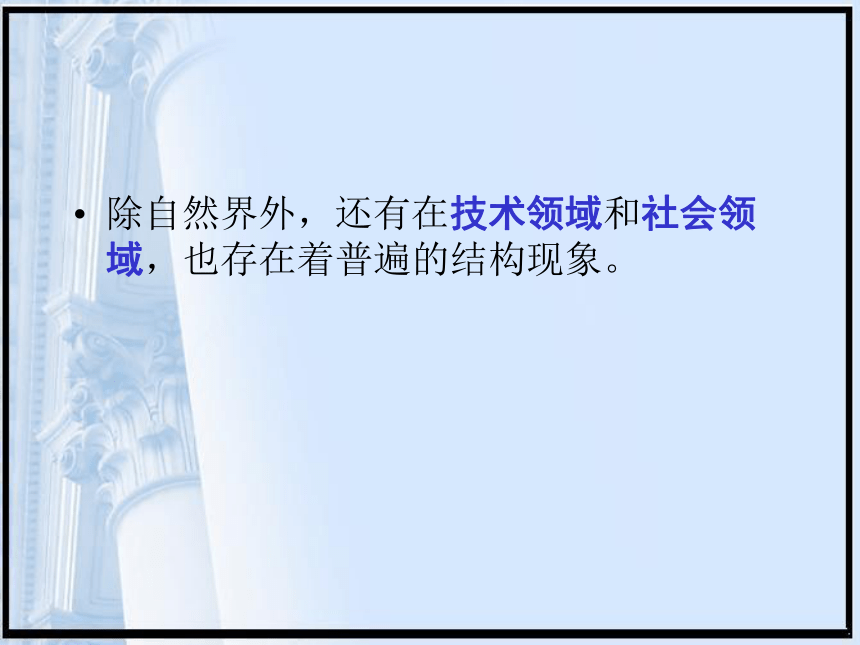

除自然界外，還有在技術領域和社會領域，也存在著普遍的結構現象。
馬上行動
自然界領域： _______
技術領域： _______
社會文化領域：_______
結構如：

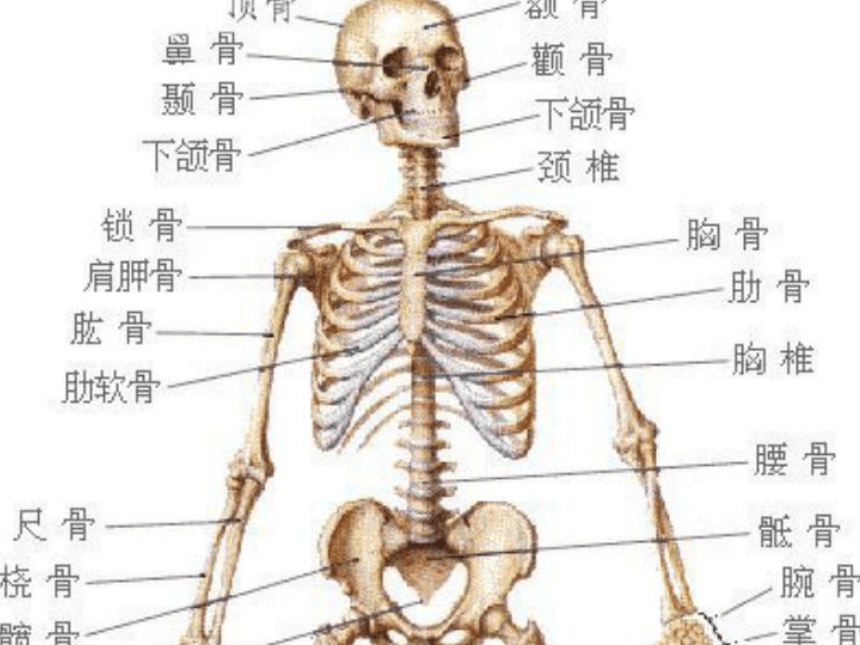

1、自然界中物體的結構：鳥巢、蜂窩、蜘蛛網、大樹、動物的身體與器官等；

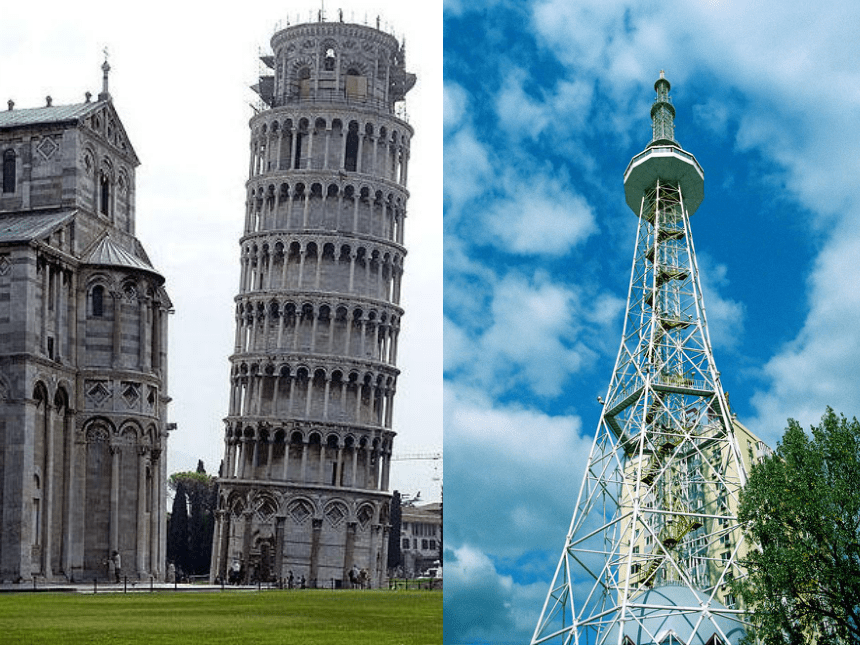

2、生活中的飛機、汽車、樓房、橋梁等
3、抽象的結構如語文科的小說、詩詞等，人員結構、計算機方面的數據結構等……
→人類創造物體的結構
→社會領域中的結構
2. 結構與力
　　1981年7月17日美國的堪薩斯城飯店發生倒塌。造成113人死亡，200人受重傷。
　　這一慘案的結論是：空中通道和涼臺的構造設計有缺陷，從墻壁至立柱間的空中距離過長。
2.1 結構（力學含義）
結構是指可承受一定力的架構形態；
可以抵抗能引起形狀和大小改變的力；
由若干構件組成。
構件的抵抗力稱為內力。
單位面積上的內力稱為應力。（σ=F/S ）
應力達到某一極限時，構件被破壞。
說明
2.2 基本受力形式
　　　工程中，構件的受力情況是比較復雜的，為了便于設計和計算，一般將構件的受力形式簡化成以下五種：
　　　
拉力、壓力、剪切力、彎曲力、扭轉力。
2.2.1　拉力
受力特點：物體所承受拉拽力
2.2.2　壓力
受力特點：物體承受擠壓力。
2.2.3　剪切力
受力特點：物體同時受兩個距離很近，大小相等，方向相反的平行力。
2.2.4　彎曲力
受力特點：使物體產生彎曲。
2.2.5　扭轉力
受力特點：物體兩端受方向相反的力，使物體發生扭轉變形。
馬上行動
力的分析
案例分析
南京長江大橋
試驗
撲克拉力實驗
3. 結構的類型
　　根據物體的結構形態，通常將結構分為以下三種：
　　實體結構、框架結構、殼體結構
　注意：
　　在生產和生活實際中，大多數物體的結構是由兩種或兩種以上的基本結構組合而成的。
3.1 實體結構
結構體本身是實心的結構。
受力特點：外力分布在整個體積中。
實例
中華門
3.2 框架結構
結構體由細長的構件組成的結構。
受力特點：支撐空間而不充滿空間。
實例
中和殿
3.3 殼體結構
層狀的結構。
受力特點：外力作用在結構的表面上。
實例
趙州橋
物體結構 實體結構 框架結構 殼體結構 組合結構 受力特點
柵欄
圓形陶瓷裝飾品
冰山
高層建筑的穹頂
鋼化玻璃鍋蓋
竹排
汽車外殼
人的頭蓋骨
古羅馬斗獸場
√
√
√
√
√
√
√
√
√
