常見結構的認識

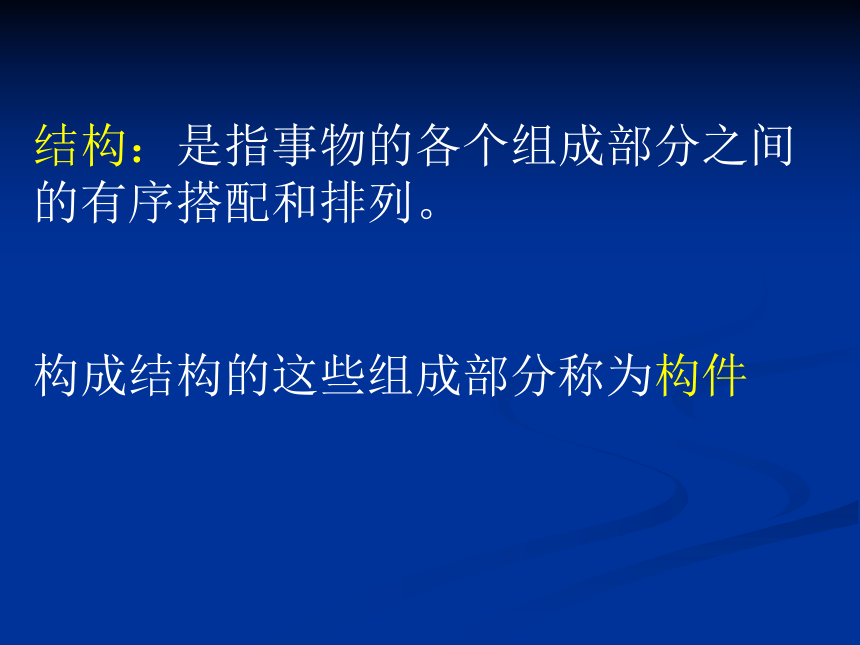

結構：是指事物的各個組成部分之間的有序搭配和排列。
構成結構的這些組成部分稱為構件
自然界：植物、動物、礦物質、自然現象等也有其特定的結構。
恐龍骨骼

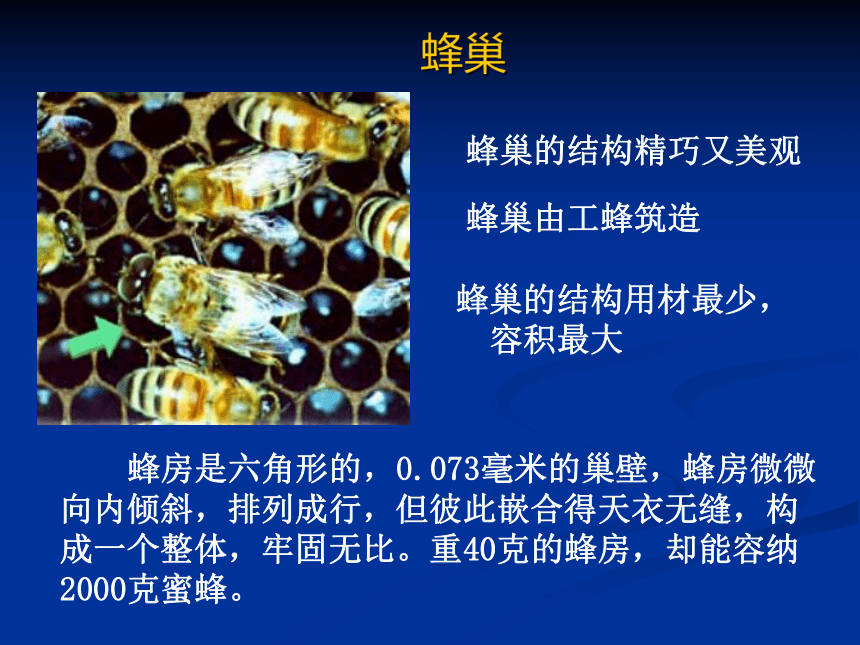

蜂巢
蜂巢由工蜂筑造
蜂巢的結構用材最少，
容積最大
蜂房是六角形的，0.073毫米的巢壁，蜂房微微向內傾斜，排列成行，但彼此嵌合得天衣無縫，構成一個整體，牢固無比。重40克的蜂房，卻能容納2000克蜜蜂。
蜂巢的結構精巧又美觀
蜂巢由一個個排列整齊的六棱柱形小蜂房組成，每個小蜂房的底部由3個相同的菱形組成，這些結構與近代數學家精確計算出來的——菱形鈍角109。28’，銳角70。32’完全相同，是最節省材料的結構，且容量大、極堅固，令許多專家贊嘆不止。人們仿其構造用各種材料制成蜂巢式夾層結構板，強度大、重量輕、不易傳導聲和熱，是建筑及制造航天飛機、宇宙飛船、人造衛星等的理想材料。被應用于飛機的羽翼以及人造衛星的機壁 還有益于隔音和隔熱。因此，現在的航天飛機、人造衛星、宇宙飛船在內部大量采用蜂窩結構，衛星的外殼也幾乎全部是蜂窩結構。

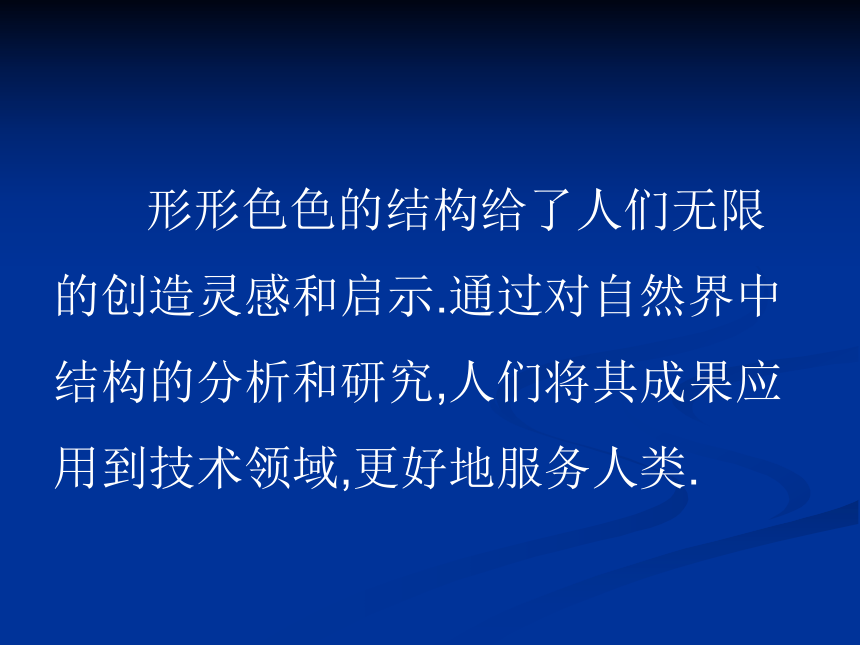

形形色色的結構給了人們無限
的創造靈感和啟示.通過對自然界中結構的分析和研究,人們將其成果應用到技術領域,更好地服務人類.
馬上行動
　　生產生活中還有哪些產品的結構是受到自然界事物結構的啟發而設計的？
瑞士的喬治 德梅斯特拉爾（Georges de mestral）工程師十分酷愛郊游與打獵，在1948年秋季的某一天打獵回來，發現他的衣服上粘著一些鬼針草（牛蒡草）的種子，若要除去這些鬼針草的種子是非常麻煩的事，這引起了他的極大興趣，他便從衣服上取下一顆種子在放大鏡下仔細觀察，發現在種子上的芒毛有一個個小鉤子，正是這些小鉤子抓住了衣服上的紗線。由此他突發奇想，如果能在帶子上也產生這些類似的小鉤子，它不就也可以使布帶相互搭接代替鈕扣和拉鏈了嗎？在鬼針草種子的啟示下，他經過8年的精心研究，于1956年終于設計了定型的產品，宣告了尼龍搭扣帶的誕生
蒼耳子 　植物形態　一年生草本，三角狀卵形，先端銳尖，基部心形。邊緣有缺刻或3～5淺裂，有不規則粗鋸齒，兩面有粗毛；頭狀花序頂生或腋生，雌雄同株，雄花序在上，球形，花冠筒狀，5齒裂；雌花序在下，卵圓形，外面有鉤刺和短毛。花期7～10月，果期8～11月。 生于荒地、山坡等干燥向陽處。分布于全國各地。
應用　　　　　　　　　　　　　　　　　　　　　 　　.用于不聞香臭、時流濁涕，鼻淵頭痛，外感風寒，惡寒無汗，風寒頭痛。本品溫和疏達，味辛散風，苦燥濕濁，通竅止痛，常配伍辛夷、白芷、薄荷同用，即蒼耳子散。

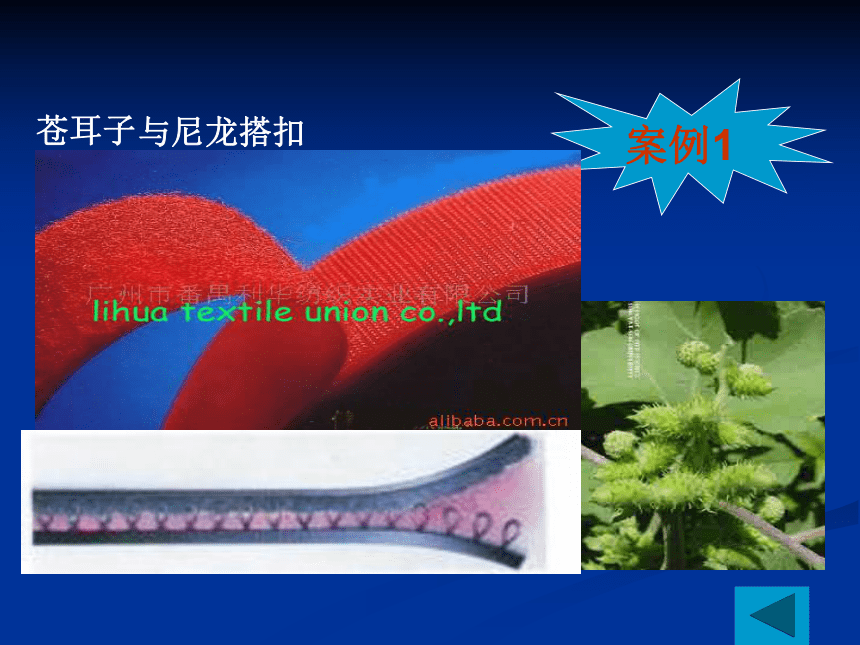

案例1
與尼龍搭扣
案例2
人類飛翔的夢想源于展翅高飛的鳥，鳥因為有它自由流暢的體形和翅膀結構，飛機原型源于飛鳥形體結構的仿生。
中國的大飛機在研制中
鷹眼
與導彈跟蹤系統
大自然是最完美的設計師
http://reg./register.do i=200665207&appId=12012&code=9088694542&from=&inviteType=2&buddygroup=&ss=80200&logid=360402
世界上任何事物都存在結構，結構無處不在。
技術領域：鉛筆、剪刀、服裝、汽車、樓
房、橋梁等一切產品都具有特定
的結構。
社會領域：一個政黨、一個班集體、一首歌、
一句話、一種學習方法等也具有其
特定的結構。
……
①趙州橋在主拱的上邊兩端又各加設了二個小拱，目的是 ：節省材料，減少橋身自重，增加橋下河水的泄流量。
②我國古代石橋拱形大多為半圓形，而趙州橋采用圓弧拱形式，這樣做的目的是：減低了橋的高度，減少了修橋的石料與人工，便于橋面通行，又使橋體非常美觀，很像天上的長虹。
活動一.用三張相同的紙,分別制作出高和側面積相等的三棱體、四棱體和圓柱體。測試哪個物體的結構放進筆的數量最多？
化工生產中常用的高壓氣罐為什么多采用球體或近似球體？
結構影響著性質和功能。
結構方面存在的一個小問題也許會導致一個重大事故的發生。
卓越的結構是設計者和制造者的追求。
1900年，連接加拿大Winnipeg市和Moncton市的魁北克大橋開始修建，這座橋橫跨圣勞倫斯河，是加拿大國家橫貫大陸鐵路的一部分，然而就在這座橋即將竣工之際，悲劇發生了。1907年8月29日下午5點32分，即將建成的大橋突然倒塌，當場造成了至少75人死亡，多人受傷。事故調查顯示，這起悲劇是由工程師在設計中一個小的計算失誤造成的。1913年，這座大橋的建設重新開始，然而不幸的是悲劇于1916年9月再次發生。，1917年，在經歷了兩次慘痛的悲劇后，魁北克大橋終于竣工通車，這座橋至今仍然是世界上最長的懸臂跨度大橋。
1922年，在魁北克大橋竣工不久，加拿大的七大工程學院一起出錢將建橋過程中倒塌的殘骸全部買下，并決定把這些親臨過事故的這些鋼材打造成一枚枚戒指，發給每年從工程系畢業的學生。為了體現是代表橋坍塌的殘骸，戒指被設計成被扭曲的鋼條形狀，用來紀念這起事故和在事故中被奪去的生命。于是，這一枚枚戒指就成為了后來在工程界聞名的工程師之戒(Iron Ring)。
07.8.13湖南湘西自治州鳳凰縣境內鳳大公路(湖南鳳凰至貴州銅仁大興機場)堤溪段大橋突然垮塌
大橋坍塌的原因是什么？
設計師擅自改變橋的結構。
為什么改變橋的結構會造成塌陷呢？
因為，不合理的結構會使結構或材料所受到的外力超過其承受的極限。
結構與力
當一個結構受到外力作用時,內部各質點之間的相互作用會發生改變, 產生一種抵抗的力 , 稱為內力。
受力構件的單位橫截面上所產生的內力稱為應力。用公式表示應力為：σ =F/s, 其中 ,F 是內力 ,S 是受力面積 , σ是應力。
一個火腿腸，如何在中間截為兩段？
用工具：（1）刀切開
（2）剪刀剪開
空手： （3）掰彎
（4）扭斷
（5）拉斷
構件受到拉力和壓力的作用
構件受到扭轉力的作用
構件受到彎曲力的作用
若一個物體承受與之垂直的負荷時，一般稱其為梁。受此一負荷后梁必會產生彎曲現象。
當構件承受外力作用時，其一部分發生滑動或剪斷之傾向時，即會產生剪切力。
兩個距離很近、大小相等、
方向相反、
作用于同一物體上的平行力
提問:梁只是由混凝土材料構成的嗎
一般的構件都受到多種力的同時作用。
壓力
拉力
壓力
拉力
一座限重1.5噸的簡單梁式橋，如果要使它的承重增加，該如何改進。
拉 力 物體所承受的拉拽力
壓 力 擠壓物體的力
剪切力 兩個距離很近 ,大小相等,方向相反,且作用于同一物體上的平行力
扭轉力 反方向向物體兩端均勻施力 ,使物體發生扭轉形變的力
彎曲力 作用于物體 ,使它產生彎曲的力
構件的基本受力形式：
拉力、壓力、彎曲力、剪切力、扭轉力
所以從力學角度來說：
結構是指可承受一定力的架構形態, 它可以抵抗能引起形狀和大小改變的力。
活動二、要在教室的墻壁上懸掛
一盆吊蘭，請同學們設計一個
懸掛吊蘭的支架。
結構的類型
根據物體的結構形態，通常將
結構分為實體結構、框架結構
和殼體結構三種基本類型
實體結構：通常是指結構體本身是
實心的結構。它的受力
特點是，外力分布在整
個體積中。
框架結構：通常是指結構體由細長
的構件組成的結構，其特點是，
支撐空間而不充滿空間
受力情況：空間框架體。如鐵塔架，腳手架，建筑框架體。
埃菲爾鐵塔是現代巴黎的標志,是一座于1889年建成位于法國巴黎戰神廣場上的露空結構鐵塔，高320米。埃菲爾鐵塔得名于它的設計師橋梁工程師居斯塔夫埃菲爾。鐵塔設計離奇獨特，是世界建筑史上的技術杰作，因而成為法國和巴黎的一個重要景點和突出標志。埃菲爾鐵塔分為三層，從塔座到塔頂共有1711級階梯，分別在離地面57米、115米和276米處建有平臺
殼體結構：通常是指層狀的結構。
它的受力特點是，外力作用在
結構體的表面上。
雞蛋承載實驗
想一想：為什么雞蛋能夠承受如此大的壓力？（10頁）
悉尼歌劇院
國家大劇院在建設中
受力特點：外力作用在結構體的表面上，如建筑，汽車外殼，貝殼。
1、狩獵者從灌木叢走過，褲子沾滿了令人討厭的蒼耳子。仔細觀察蒼耳子，它的表面布滿了許多小刺，每根刺上都有細細的倒鉤，碰到纖維的衣物，便粘在上面。瑞士的喬爾吉·朵青斯經過8年的研究，根據蒼耳子的結構發明了（ ）
A、拉鏈 B、尼龍搭扣 C、魚 D、飛機
2、分析下列物體的結構類型，哪個屬于實體結構。（ ） 　A．電燈泡 B．乒乓球 C．橡皮檫 D．籃球
5、我們所用的板凳屬于（ ）結構。
A實心結構 B框架結構 C空心結構 D殼體結構
3、分析下列物體的結構類型，判斷哪個不屬于殼體結構。（ ） A、西瓜 B、圓形陶瓷飾品 C、貝類 D、金字塔
4、一個較復雜的結構由許多不同的部分組成，這些組成部分通常稱為 。如自行車的車輪、氣門等。
課堂小結
1、結構的定義：事物的各個組成部分之間的有序搭配和排列。
2、結構所受力的類型：拉力、壓力、彎曲力、剪切力、扭轉力 。
3、技術領域中的結構設計：研究物體的結構，使之可以承受更多的力。
