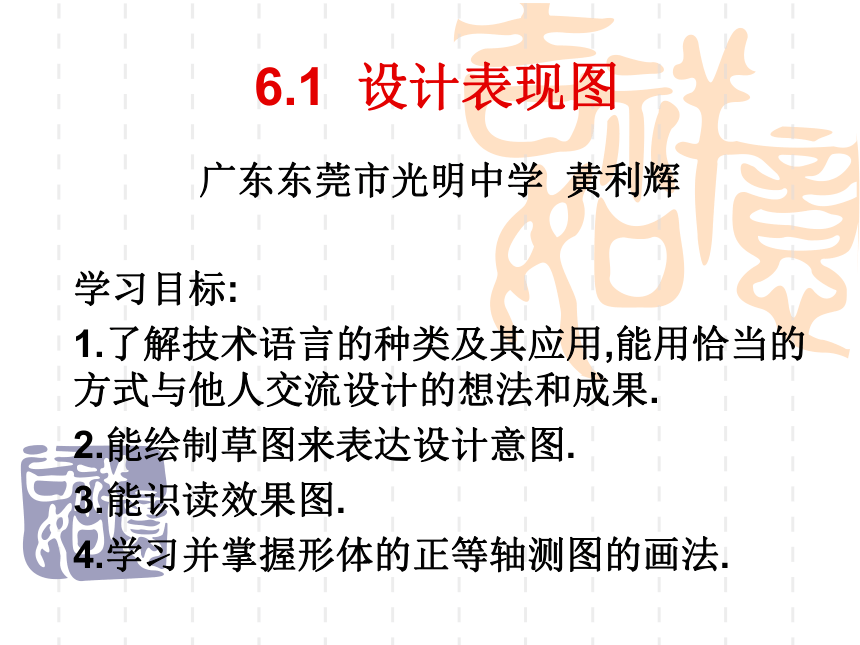

6.1 設計表現圖
廣東東莞市光明中學 黃利輝
學習目標:
1.了解技術語言的種類及其應用,能用恰當的方式與他人交流設計的想法和成果.
2.能繪制草圖來表達設計意圖.
3.能識讀效果圖.
4.學習并掌握形體的正等軸測圖的畫法.
1.技術語言的種類與應用
(1)技術語言是一種在技術活動中進行信息交流的特有的語言形式
常見的有：圖樣、圖表、模型、符號
馬上行動
種類 舉例
圖樣
圖表
模型
符號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
零件規格表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號
(1)技術語言是一種在技術活動中進行信息交流的特有的語言形式
常見的有:圖樣、圖表、模型、符號
(2)分類:
按專業類型分：
計算機程序語言、工程圖學語言
按人的感覺分：
視覺語言、聽覺語言、觸覺語言
按人的視覺形式分：
圖形符號語言、文字符號語言
(3)技術語言的特征
A.言簡意賅(簡明扼要)
B.通俗直觀
下面是一些交通符號,分別表示什么意思
禁止通行
禁止帶寵物
注意
停車
安全出口
(4)不同技術語言適用范圍及特點
技術語言種類 適用范圍及特點
口頭語言
圖樣
圖表
計算機演示、網絡語言
(生動形象、靈活、開放)適用于遠程交流
非正式、即時交流
呈現復雜產品的設計方案和對設計進行詳細說明（規范、直觀、準確）
比較方案
2. 草圖的繪制
(1)徒手繪圖:
第一步:掌握正確的握筆姿勢
第二步:徒手畫線練習
第三步:提高對筆的控制能力
(2)網格徒手圖:
要領: 與地面垂直的線垂直畫，與地面平行的線按網格的斜線畫，同時以網格的小格來確定物體的比例。
(3)基本圖形的畫法:
畫圓
畫圓柱體
畫立方體
畫圓錐體
直線與曲線的連接
構思草圖是以具體圖形把想法表現出來
設計草圖是經過整理、選擇、修改、和完善的草圖
(4)草圖的分類
（5）草圖繪制的步驟
一、選用合適的筆來畫圖（2H鉛筆）
二、在方格紙上按照構思好的設計方案，畫出產品的外觀比例關系。
三、在準備好的透視網格紙上，畫出產品的透視線，先畫淡一些，等畫完圖形后，再描深輪廓。
四、畫產品的中間調子，注意色彩過渡自然。
二 三 四
五、細致描畫產品的亮部及高光部位。
六、描繪產品放置平面上的陰影，突出形體的體積感和質量感。
五
六
3.透視效果圖的識讀
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。
4.正等軸測圖
(1)正等軸測圖是一種可以表現物體三維結構特征的圖形。
(2)平面結構形體的正等軸測圖的繪制
A.根據形體特征，確定長(X)、寬(Y)、高(Z)等三軸在圖紙上的位置。
B.沿著上述三軸分別量出物體的長、寬、高的尺寸，畫出長方體的軸測圖。
C.根據長度方向、高度方向的尺寸，畫出左上角斜切面。
D.根據長度方向、寬度方向的尺寸，畫出左前方斜切面，完成全圖。
正等軸測圖畫法
1.作XYZ坐標軸
2.畫出長方體的軸測圖
3.畫出左上角斜切面
4.畫出左前方斜切面
討論
正等軸測圖上長、寬、高三個方向的坐標軸之間的夾角是多少度
120。
(3)圓的正等軸測圖的繪制
假如讓你選擇設計方案，你選擇哪一個？說明理由。如果你認為這些方案都不符合要求，你會做什么樣的改進？
