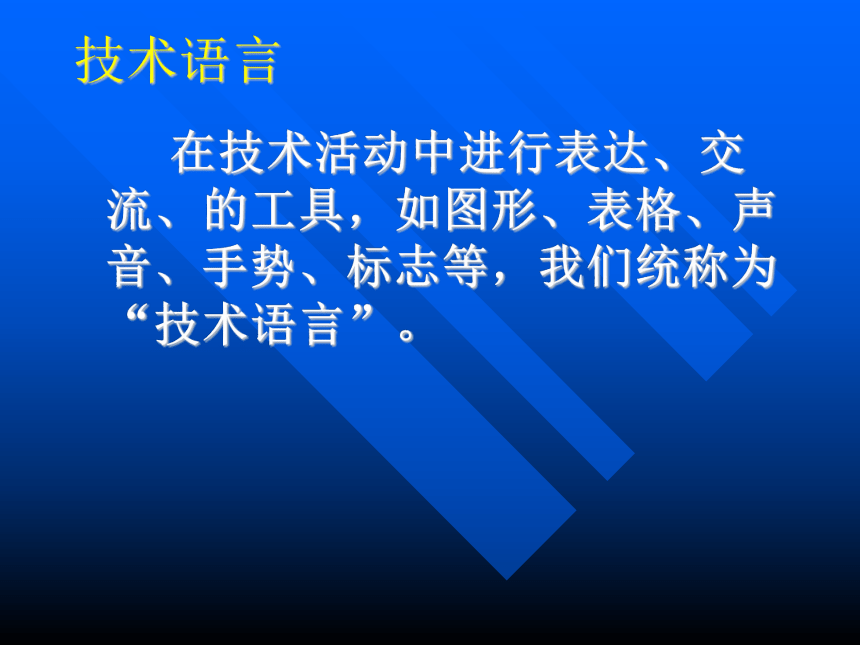

技術語言
在技術活動中進行表達、交流、的工具，如圖形、表格、聲音、手勢、標志等，我們統稱為“技術語言”。
技術語言包括：
口頭語言
文本語言
技術符號
技術圖紙
圖樣
圖表
模型
網頁
計算機演示等
(直接進行設計)
※
※
※
※
※
技術符號
技術圖紙
技術圖樣
圖表
模型
數學模型：在設計和交流中起
著不可替代的作用
物理模型 :有與原型一樣的物理
性質，能給出所研究
對象完整的物理概念。

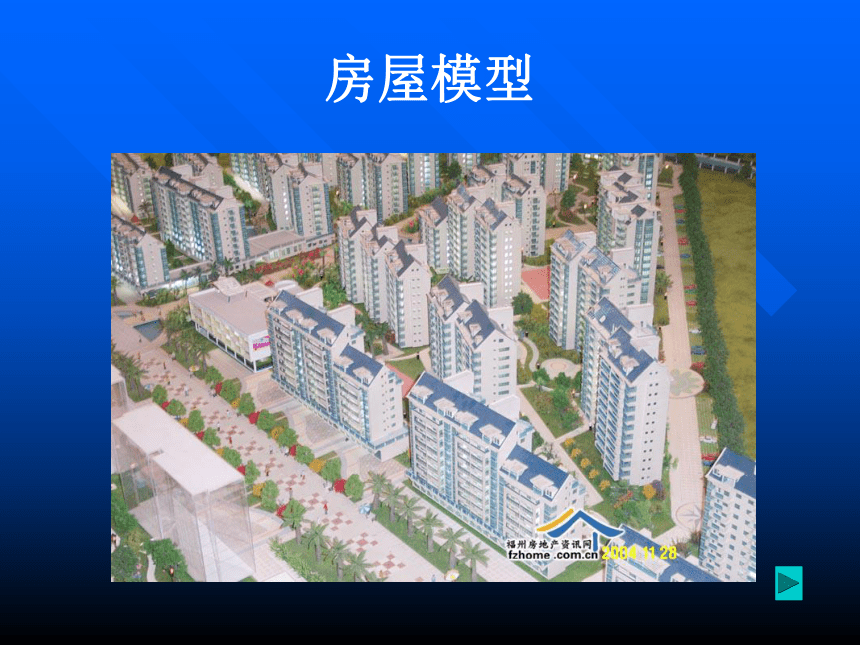

房屋模型
航模

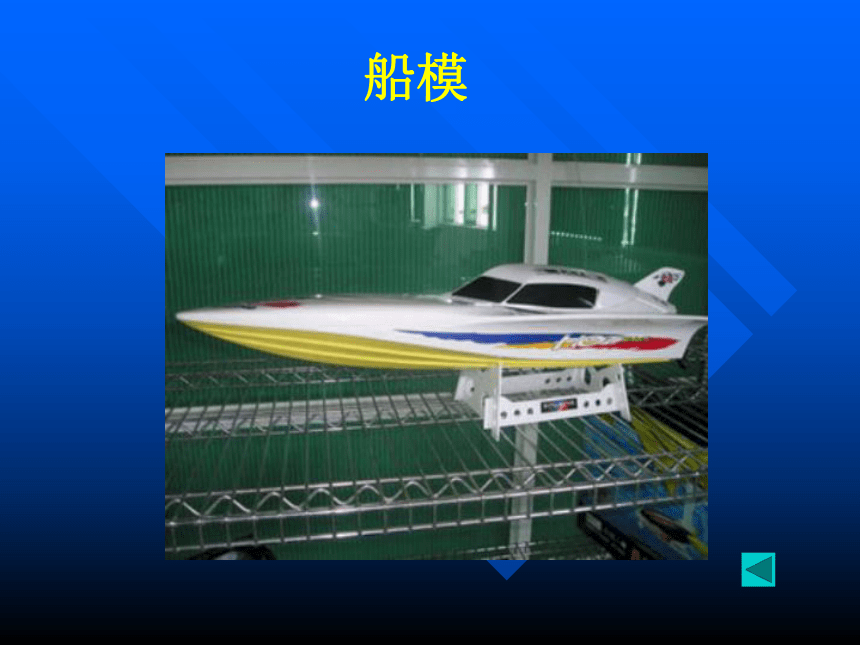

船模

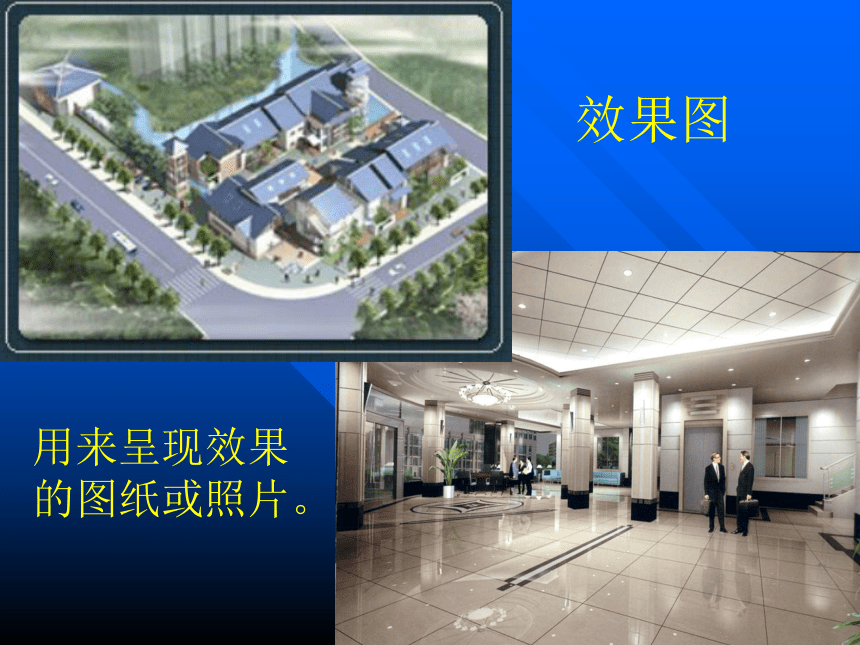

效果圖
用來呈現效果的圖紙或照片。

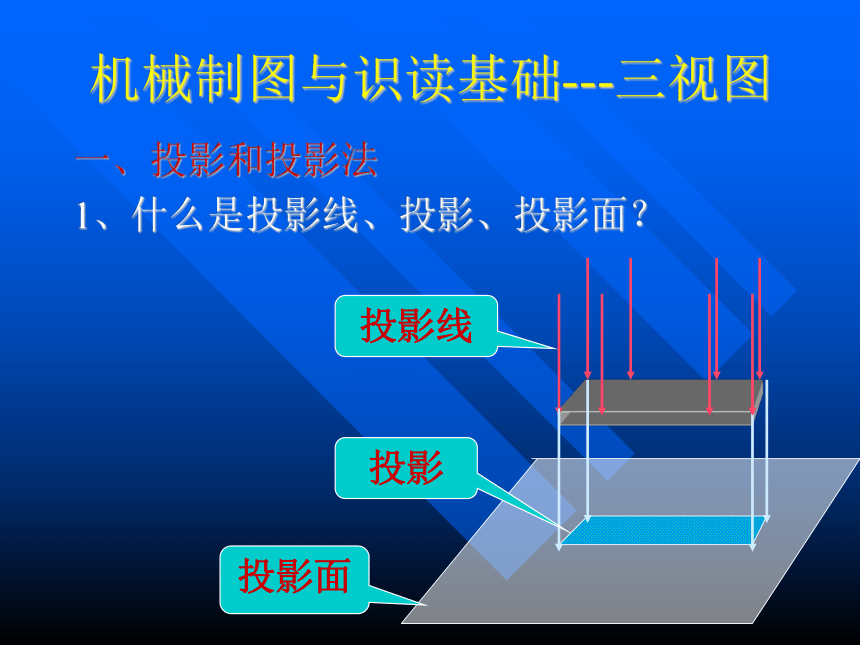

機械制圖與識讀基礎---三視圖
一、投影和投影法
1、什么是投影線、投影、投影面？
投影線
投影面
投影
在機械制圖中常用互相平行的光線做投影線，來得到物體的投影。
2、平行投影法
投影線彼此平行但不垂直于投影面
視圖
練習
太陽光照射到人的身體，在地上得到一個人的影子，這個人影是否可以稱為視圖？為什么？
答案
不能叫做視圖.因為視圖是有正投影所的到的物體的投影
二、正投影的基本特征
真實性
積聚性
收縮性
正投影的基本特征
1、真實性
物體上的平面(或直線)，與投影面平行時，
它的投影反映實形(或實長)。
2、積聚性
物體上的平面(或直線)，與投影面垂直時，
它的投影積聚為一直線(或一點)。
3、收縮性
物體上的平面(或直線)，與投影面傾斜時，
它的投影縮小(或縮短)。
三、二視圖
在正面的基礎上，再增加一個與正面V相垂直且水平放置的投影面叫做水平面H。
正面V
水平面H
主視圖
在正面得到的視圖叫主視圖。
向水平面作正投影，在水平面得到一個新的視圖，叫俯視圖。
正面V
水平面H
主視圖
俯視圖
正面V
水平面H
主視圖
水平面H
正面V
俯視圖
主視圖
俯視圖
注意主視圖與俯視圖之間的關系。
長對正
觀察圖2－15中三個物體，其正面上的投影（主視圖）是否都一樣？想一想其俯視圖是否一樣？如何體現其不同？
四、三視圖
設置一個與正面、水平面垂直的新投影面，叫側面，從左向右正投影，得到一個左視圖。
側面W
左視圖
正面V
水平面H
主視圖
俯視圖
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
將三個互相垂直的投影面的視圖放在同一張圖紙上，得到三視圖。
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
長對正
高平齊
寬相等
長
V 主視圖
W 左視圖
H 俯視圖
寬
長
高
高
寬
主視圖和俯視圖都反映了物體的長度，而且長對正
主視圖和左視圖都反映了物體的高度，而且高平齊
俯視圖和左視圖都反映了物體的寬度，而且寬相等
五、選擇主視圖
主視圖是主要視圖，應選擇最能反映該組合體形狀特征和位置關系的視圖作為主視圖。
同時兼顧其他兩個視圖虛線盡量少
練習
主視
練習：已知物體三視圖的外輪廓，構思該物體
構思過程
問題:
答案：1.主視圖 2.不能
1.這是三視圖中的哪一種圖？
2.一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
案例：形體結構的三視圖
模型房的構成特征為：
(1)由一個長方體和一個三棱柱共同構成，前后對稱；
(2)在長方體的正中央開設門洞，其結構左右對稱。
案例：模型房的結構與三視圖
下面是一些立體圖形
的三視圖，請根據視圖說出立
體圖形的名稱.
解：(1)該立體圖形是長方體，
如圖:
(2)該立體圖形是圓錐, 如圖:
下面是一個物體的三視圖，
試說出物體的形狀.
