二○○九年高二通用 技術會考復習文稿

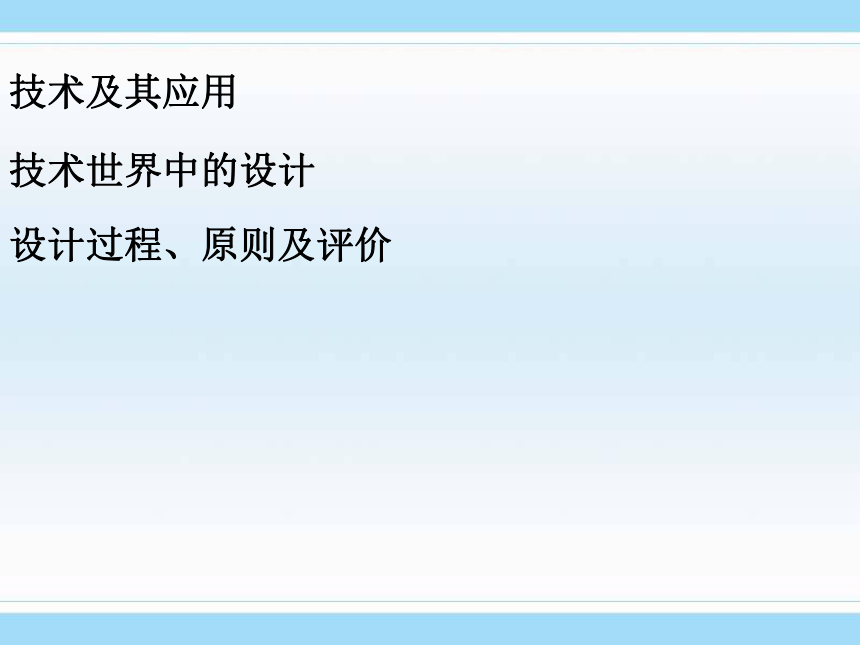

技術及其應用
技術世界中的設計
設計過程、原則及評價
一、技術及其性質
（一） 技術的價值
（二） 技術的性質
（三） 技術的未來

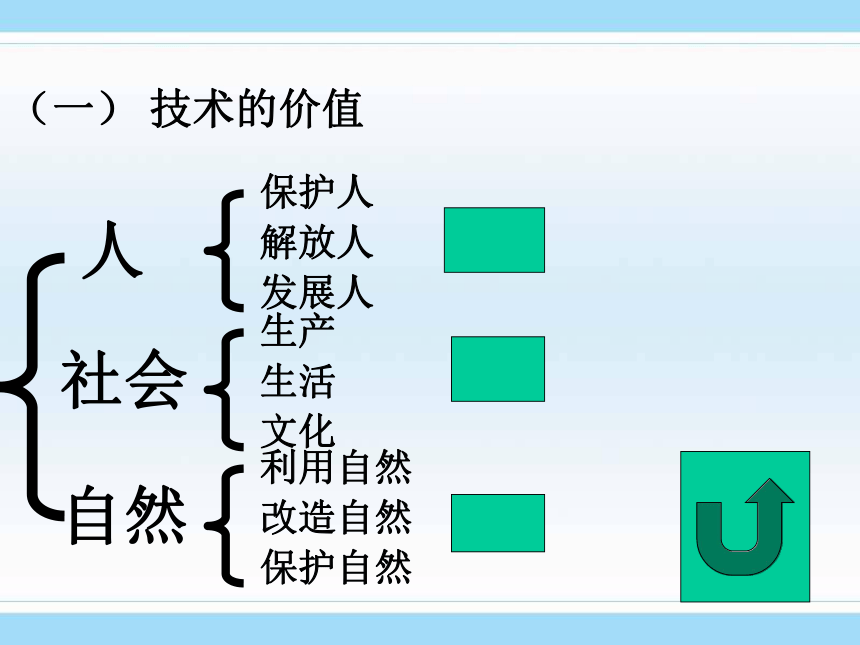

（一） 技術的價值
人
保護人
解放人
發展人
社會
生產
生活
文化
利用自然
改造自然
保護自然
自然
人
保護人
解放人
發展人
為人提供了抵抗不良環境，防止野獸、病菌等侵害的手段和工具，從而使人在適應自然的過程中生存下來。人往往需要依靠技術保護自己。
為人依靠技術解放或延長了自己的手、腳、眼、耳、腦等身體器官，拓展了活動空間，提高了勞動效率，增強了利用自然、保護自然、合理地改造自然的能力。
人類在探究技術、使用技術、發展技術的過程中，不僅改變著客觀世界，而且改變著主觀世界。技術促進人的精神和智力的發展，使得人的創新精神和批判能力得到提高，思維方式發生轉變，自我價值得以實現。
下列幾幅圖分別是燧石手斧（無柄）、石刃刀（帶柄）、在帶有石制刃片的斧和錛上安裝柄，是人類發展歷史上曾經出現過的幾款手斧。下列說法正確的是（ ）
A.無柄手斧、石刃刀等可以保護人類
B.由“無柄手斧”發展到“在帶有石制刃片的斧和錛上安裝柄”發展了人的思維和制作工具的能力
C.帶柄斧的出現解放了人的體力
D.以上都是
D
社會
生產:極大地提高社會生產力，促進社會經濟結構的變化，推動企業現代化的發展
生活：技術促進社會生活方式的革命性變化，加速社會生活的現代化和全球化趨勢
文化：技術發展豐富了社會文化的內容，對社會文化和教育等方面產生了極大的影響
第一輛三輪蒸汽汽車
第一輛三輪汽油內燃機汽車
福特t型車
節能環保車
福特“T”型車生產流水線的出現，加快了汽車工業的發展，同時提高了社會生產力，這是汽車技術對社會生產的影響；汽車使人們的出行更加方便快捷，人們的生活方式、出行方式、居住選擇和休閑方式等隨著汽車技術的發展而改變，這是汽車技術對生活的影響；汽車發展到現在，不僅是經濟增長的助推器，更對社會變革有重要的推動作用，并進而影響到知識結構，文化習俗等，將逐步形成特有的汽車文明，這是汽車技術對文化的影響。

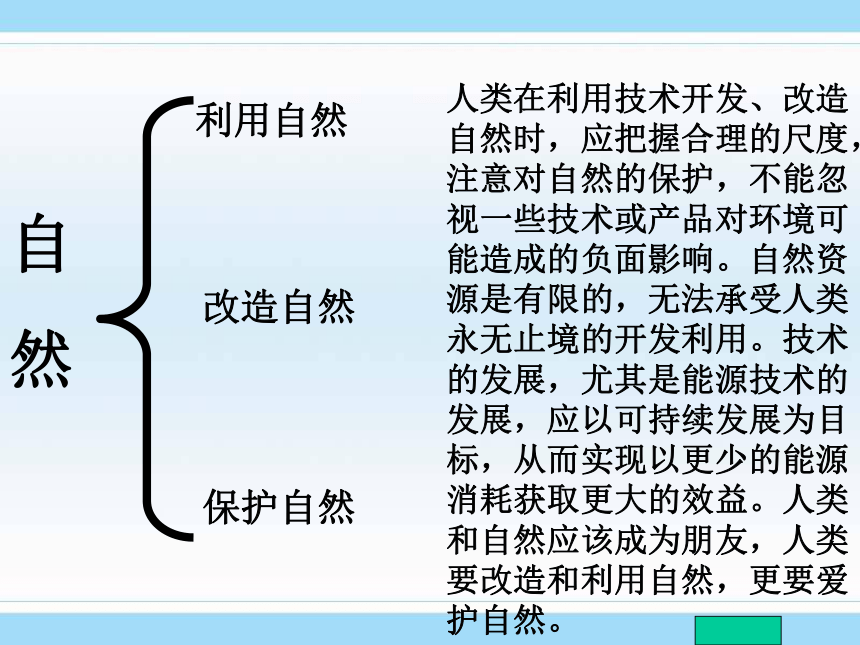

改造自然
保護自然
自
然
利用自然
人類在利用技術開發、改造自然時，應把握合理的尺度，注意對自然的保護，不能忽視一些技術或產品對環境可能造成的負面影響。自然資源是有限的，無法承受人類永無止境的開發利用。技術的發展，尤其是能源技術的發展，應以可持續發展為目標，從而實現以更少的能源消耗獲取更大的效益。人類和自然應該成為朋友，人類要改造和利用自然，更要愛護自然。
（二） 技術的性質
目的性
創新性
技術發展的核心所在，也是技術對人類富有挑戰意義的內在原因
技術革新
技術發明
綜合性
技術的內在特性
科學：有所發現
技術：有所發明
兩面性
實用性是技術的基本特性
定義、原因、如何看待
專利性
技術作為創造性勞動的成果，是技術發明者智慧和勞動的結晶，它凝結著豐富的社會價值和經濟價值。在技術實現其價值的過程中，技術發明者對此享有一定的權利，這些權利受到法律的保護。
申請專利的步驟：
1、提交申請階段 ：申請人提交請求書、說明書及其摘要和權利要求書等文件一式兩份，申請文件應打印或印刷
2、受理階段 ：代辦處對受理的專利申請文件進行審查，確定申請曰，給予申請號，發出申請受理通知書、費用繳納通知書。
3、初審階段：審查申請是否存在明顯缺陷以及申請文件是否齊備、其格式是否符合要求。
4、發明專利申請公布階段 ：
5、發明專利申請實質審查階段 ：全面審查專利申請是否具備新穎性、創造性、實用性以及專利法規定的其他實質性條件。
6、授權階段 ：專利局發現授權通知書和辦理登記手續通知書。申請人接到以后，在兩個月內按照通知的要求辦理登記手續并交納規定費用的，專利局將授予專利權，頒發專利證書，在專利登記簿記錄，并在《專利公報上公告》
知識產權：
知識產權是人們基于自己的智力活動創造的成果和經營管理活動的標記、信譽而依法享有的權利。廣義上包括著作權、鄰接權、商標權、商號權、商業秘密權、產地標記權、專利權、集成電路布圖設計權等各種權利。狹義上包括著作權、專利權、商標權三個部分。
知識產權制度體現了市場經濟條件下，人們對知識的尊重和保護。它允許專利所有權人對專利技術具有一定的壟斷性，使其專利技術和產品在一定時間內獨占市場，從而得到豐厚的回報，保持發明創造的積極性，使技術創新活動走向良性循環。
1.在結構、流程等設計中首先應考慮的是設計的目標和要求，這符合技術的（ ）
A創新性 B目的性 C兩面性 D綜合性
2.據國外媒體報道，美國蘋果公司最近提交了一個“便攜式設備上的太陽能電池”專利申請，這種電池可以用于手機、音樂播放器和筆記本電腦。現專利局要審查該專利是否具備新穎性、實用性以及專利法規定的其他長期條件。該過程屬于專利申請程序中的哪個階段（ ）
A、受理階段 B、初審階段 C、實質審查階段 D、授權階段
B
C
A
1、在國務院下發的《關于限制生產銷售使用塑
料購物袋的通知》中規定，自2008年6月1日
起，所有超市、商場、集貿市場等商品零售
購物袋有償使用制度，一律不得免費提供塑
料購物袋。這是因為塑料袋的使用（ ）
A.可以促進經濟的發展
B.可以促進生活便利
C.會污染環境
D.可以解放人
C
2、家庭室內裝修常使用各種油漆以美化房
間，但油漆會散發出有害人體健康的氣體。
這體現了技術的 （ ）
A.綜合性 B.專利性
C.創新性 D.兩面性
D
1．2008年北京奧運會期間，使用了50輛純電動客車代替燃油客車，每天可節省燃油約1800L，減排CO：約4230kg。下列關于使用純電動客車的說法不正確的是 A．體現了綠色奧運的理念 B．減少了環境污染 C．節約了石油資源 D．減少了道路空間的占用
D
我國無線通訊網絡由于使用外國的技術，每年要支付巨額的費用。目前新建的3G無線通訊網絡，我國擁有了自主知識產權的TD-SCDMA（第三代移動通信）技術，可以節省大量的外匯。這個案例說明技術具有 A、整體性 B、相關性 C、兩面性 D、專利性
D
作業：會考導引p12—16（包括例證性試題），知識條目
二、技術世界中的設計
(一）設計的內涵：
設計是基于一定設想的、有目的的規劃及創造活動。
技術設計側重于功能、結構、材料、程序、工藝 、實用、壽命、舒適、環保、安全
藝術設計側重于欣賞、審美，感覺、色彩、造型、線條、視覺效果
B
A
(二）技術與設計的關系：
技術的發展離不開設計 ：設計是技術成果轉化的橋梁紐帶。 設計促進技術的革新。
技術更新對設計產生重要影響 ：技術是設計的平臺，沒有技術作基礎，設計將難以表現和實現。
技術更新為設計提供了更為廣闊的發展空間，使設計的主題更加豐富，設計的表達方式更加多樣，設計的效率更高。同時，技術更新也為產品的更新換代創造了更加便利的條件。
技術進步還促進人們設計思維和手段的發展。
2．網絡技術的發展催生了多媒體工具的出現，而手機電視(如圖所示)等多媒體工具的出現，對信號傳輸提出了更高的要求，促進了網絡技術的進一步發展。該案例說明 A．設計創新與技術發展有緊密聯系 B．設計創新與技術發展無關 C．設計創新阻礙了技術發展 D．技術發展阻礙了設計創新
A
(三）人機關系的含義：
當我們使用這些物品時，物品就與人產生了一種相互的關系。這種相互的關系稱為人機關系。人機關系中所指的“機”除了人們通常所說的機器外，還包括各種各樣的工具、儀器、設備、設施、家具、交通車輛以及勞動保護用具等。當人們身處某一環境的時候，這時的人機關系就體現為人與環境的相互關系。
(四）人機關系在設計中要實現的目標：
高效---鐵鍬的作業效率
健康---設計不合理的椅子
舒適---培土小工具
安全---安全帽、安全帶、課桌角
美觀、實用、節能、……
現代汽車普遍采用了高靠背座椅（見附圖頁），座椅靠背的角度可以調節，座椅上配有安全帶，通道兩邊座椅的扶手可翻轉以方便旅客進出。請從人機關系的角度評價分析： （1）哪些設計體現了高效目標？ （2）哪些設計體現了舒適目標？ （3）哪些設計體現了安全目標？
（1）通道兩邊座椅的扶手可翻轉，方便旅客進出，體現了高效目標； （2）高靠背使人不易疲勞，靠背角度可調，可根據個人的需要進行調節，體現了舒適目標； （3）座椅上配備了安全帶，體現了安全目標。
D
(五）在設計中如何實現合理的人機關系：
① 考慮到普通人群和特殊人群（例：要考慮到殘疾人的需求、考慮不同人種的身體差異）
② 考慮靜態的人與動態的人的關系
③ 滿足人的心理需求和生理需求
例：辦公空間一般應以冷色調為主，空間處理要簡潔明快，以求產生嚴謹、高效的工作氛圍。
④信息的交互（例：電話機的無液晶屏顯示、有液晶屏顯示、可以視屏通話。案例：汽車的顏色）
A
3．如圖所示(見附圖頁)的可變色發光門把手，紅色表示"工作中，請稍候”，綠色表示“空閑中，可以進來”，來訪者可以根據門把手的顏色選擇等候或者進去。該設計主要考慮到 A．更好地實現安全的目標 B．更符合人體的動態尺寸要求 C．更好地實現健康的目標 D．更方便地傳遞信息
D
（1）三處合理的人機關系
1、可折疊方便攜帶
2、燈罩可以旋轉任意角度，方便調整光線角度
3、觸摸開關，方便使用
4、護眼燈管保護眼晴
如圖所示為殘障(坐輪椅)人專用衛生間的設計示意圖
(1)參考答題示例，在“ ▲ ”處填寫圖(a)、(c)的主要設計內容； 答題示例：圖(b)的主要設計內容是安全設施(拉手和扶手)安裝的高度。 ①圖(a)的主要設計內容是 ▲ ②圖(c)的主要設計內容是 ▲
圖(b)的主要設計內容是安全設施(拉手和扶手)安裝的高度。 ①圖(a)的主要設計內容是 ▲ ②圖(c)的主要設計內容是 ▲
A：衛生設備的安裝高度
B：衛生間尺寸滿足殘疾人輪椅的活動空間要求
(六）技術試驗的重要性
我們通常將技術活動中為了某種目的所進行的嘗試、檢驗、優化等探索性實踐活動稱為技術試驗。（例：技術試驗衛星）
重要性：技術試驗是技術活動中的一項重要內容；技術試驗不僅是對技術成功與否的驗證，更是發現問題、探究規律、優化技術的關鍵；技術試驗是技術研究不可缺少的基本方法和手段，對技術應用的實現起到了有力的保障作用；技術試驗可以使設計得以改進和完善，將設計的風險和失誤降到最低。（例：阿什塔比拉河橋的垮塌、青霉素皮試試驗）
(七）技術試驗的常用方法
①優選試驗法：例：不同品種水稻的對比試驗等。
②模擬試驗法：例：汽車碰撞試驗；大壩水利試驗等。
③虛擬試驗法：例：計算機虛擬火星探測器模擬登陸動畫等。
④強化試驗法：例：磚塊等施工材料的抗壓試驗、耐火試驗
⑤移植試驗法：如：橘子從長江以南移植到長江以北的種植試驗。許多生物領域的試驗。
C
在現代機械設計中，一般利用計算機技術對產品的機械性能進行仿真試驗，這種技術試驗的方法屬于 A、實物試驗法 B、強化試驗法 C、虛擬試驗法 D、移植試驗法
C
在手機開發過程中，需要對一些零部件進行性能試驗，下列針對手機按鍵的試驗項目不必要的是 A、按鍵表面的耐磨損試驗 B、按鍵可承愛的按擊次數試驗 C、按鍵材料的耐超高溫試驗 D、按鍵表面的觸感試驗
C
(八）簡單技術試驗的設計與實施
技術試驗報告是技術試驗工作完成后應當形成的成果，其項目包括試驗名稱、試驗目的、試驗準備、試驗步驟、試驗記錄、試驗總結等。試驗報告的文字應力求簡明扼要。
書架結構造型與穩定性的關系的試驗報告
探究書架的結構造型與穩定性的關系
將書本疊放在書架上部隔板的左側或右側，用手左、右方向稍用力搖晃，書架應無明顯晃動
26．現有一個卡通造型的花盆架（如圖所示），花盆架用鋼筋制成，腳掌用鐵板焊接而成。 （1）請設計一個簡易的試驗方案，用花盆作為試驗器材，檢驗該花盆架在平地上站立時左右翻倒的穩定性。（在下列“▲”處填寫試驗方案內容） 試驗名稱： ① ▲ 試驗目的： ② ▲ 試驗準備：帶有不同重量標記的花盆若干，待測試花盆架。 試驗過程：將花盆架在平地上站立放穩；
③ ▲
①花盆架穩定性的測試試驗。 ②測試花盆架的穩定性。 ③依次在左側掛不同重量的花盆，觀察并記錄花盆架是否會翻倒；依次在右側掛不同重量的花盆，觀察并記錄花盆架是否會翻倒。
試驗名稱：小板凳穩定性和強度試驗
試驗目的：①小板凳強度試驗
②小板凳穩定性試驗
試驗準備：小板凳一把；10㎏的沙包15個
試驗步驟：①放平小板凳，用手搖晃一下，是否穩定 ②加載10㎏的沙包，觀察小板凳是否變形，逐一增加到90㎏，注意觀察 ②加載10㎏的沙袋一包，用手搖晃小板凳是否穩定；每增加1包重復上述操作，觀察小板凳是否穩定
三、設計過程、原則及評價
（一）設計的一般過程
1.發現與明確問題
2.制定設計方案
3.制作模型或原型
4.測試、評估及優化
5.產品的使用和維護
收集信息
設計分析
方案構思
方案呈現
方案篩選
繪制圖樣
制作模型或原型
發現問題與明確問題
制定設計方案并畫出了草圖
C
6、在構思衣帽架設計方案之前，應該做的
事 （ ）
A.制作模型 B.進行設計分析
C.確定制作工藝 D.繪制加工圖
B
A
創新是一個民族進步的靈魂，設計的核心在于創新。在全國中小學生勞技創新大賽中，新疆一位14歲的小學生于田發明的沙漠蔬菜保鮮箱吸引了眾多人的目光，于田家住偏遠的農村，那里還沒有電，家中買來的蔬菜不是爛掉就是干枯，他看在眼里急在心里：想法制造一個不用電的保鮮箱該多好啊！于是多次找懂技術的老師請教，老師告訴他設計的一般過程，他按照設計的過程經過反復試驗，終于發明了蔬菜保險箱。
1.以上這段文字已經表述出設計過程中三個環節是：
2.還沒有表述出來的設計環節是：
1.發現與明確問題
發現問題
來源
人類生存活動中必然會遇到的問題
由別人給出問題，設計者必須針對問題尋求解決方案
基于一定的目的由設計者自己主動地發現問題，并試圖解決它。
重要性
一方面可以挑戰和拓展我們的能力，另一方面也有可能更好地滿足人們的需要，推進技術的發展和創新
途徑
觀察日常生活
收集和分析信息
技術研究與技術試驗
1.體溫表的研制成功是伽利略從（ ）中得到的啟發
A．觀察日常生活 B．收集和分析信息 C．聯想 D．技術試驗和技術研究
2.鉆頭（即麻花鉆）是機械行業中用途最廣泛和最常用的消耗性工具。小張在工廠修磨鉆頭的實踐中，發現手工修磨鉆頭無依靠及參照物，影響到工作的精度和質量，于是開發研制了“鉆頭刃磨器”，成功地解決了磨鉆頭困難的問題。“鉆頭刃磨器”課題的發現來源于（ ）
A．觀察日常生活 B．收集和分析信息 C．專家的指點 D．技術試驗和技術研究
D
D
明確問題
明確問題的內容與價值
問題是否明確
從問題表述本身是否明確、問題產生的原因是否明確、提出問題的目的是否明確
問題的價值
（1）所提出的問題是否遵循了基本的科學原理？（2）迄今為止，能否確認該問題尚未得到充分解決？（3）在你調查的范圍里，該問題是否具有普遍意義？在更廣的范圍內，這個問題是否有意義？（4）在多個問題同時發生時，該問題是否是主要問題？（5）現有的技術條件能否解決這個問題？技術發展以后呢？（6）解決該問題所需的投入是多少？投入與產出的比是否理想？
明確解決問題受到的限制及具體的設計任務
設計對象的特點和問題解決的標準
設計者的技術能力與條件
一方面，不同的設計對象往往具有不同的特點，其產品的功能、大小、安全、外觀、耐用性等方面的設計標準也有所不同；另一方面，設計對象還將可能會受到諸如成本、環境等的限制
從主觀條件看，主要是其是否具有解決問題所需要的知識和技能；從客觀條件看，問題解決或設計的過程往往要消耗一定的人力、物力、財力以及時間，需要一定的材料、資料、儀器、設備以及空間作支撐，而這些資源都是有限的。
當肥皂被用到只剩下最后一點時，為了充分利用肥皂，有人在肥皂中央加了一個小方木塊，這樣洗到最后，肥皂都得到了充分利用。設想雖好，但帶木塊的肥皂始終沒有得到推廣和應用，這可能是因為（ ）
A不符合基本的科學原理 B弊大于利
C生產時質量不好 D應用范圍狹窄
B
2.制定設計方案
在這個過程中，要大膽突破傳統觀念的束縛，始終明確：
（1）、運用不同的材料、結構可以產生不同的設計方案；
(2)、任何設計方案都有改進的可能性，好方案決不會僅有一個。
(1)收集信息
文獻法
問卷調查法
詢問法
直接詢問法
間接詢問法
集體詢問法
家庭走法詢問法
個別詢問法
一天中午，小明的媽媽把剛洗好的衣服掛在陽臺的曬衣桿上，突然一陣大風刮來，剛曬好的衣服和衣架一起被風吹到樓下。當時小明就想，如果用一種方法把衣架固定在曬衣桿上，那就能避免發生此類事件。于是小明決定設計制作一款防風衣架。要制作防風衣架，在設計和制作過程中需要收集的信息有（ ）
①調查有關信息，了解衣架脫落的原因 ②了解已有的防風衣架的結構特點 ③用何種材料進行制作 ④如何對防風衣架進行評價
A①③④ B ①②④ C ①②③ D ②③④
C
劉明要設計一個風力發電機，他收集信息時可不必考慮（ ）。
A．是否要申請專利 B．發電機風輪結構
C．別人設計的風力發電機 D．當地的風力資源
A
李明要設計一個在寢室里使用的書架，他在設計分析時不需要考慮的是（ ）。
A、書架的結構 B、書架的高度
C、書架的放置位置 D、書的價格
D
(2)設計分析
標準件是指經優選、簡化、統一并給以標準代號的零件或部件。包括緊固件、連接件、密封件、滾動軸承、滾針軸承、螺孔和型材等七大類。
既可以簡化制作過程，又能實現通用通換。
經濟原則、技術規范原則、實用原則
B
7、李琳準備設計一盞適合高中生使用的臺
釘，在對臺燈進行設計分析時，下列不
需要考慮的是 （ ）
A.燈泡的生產過程
B.底座的大小
C.燈罩的材料
D.支撐架的強度
A
掌上削皮器，可像戒指那樣套在手指上工作，厚厚的橡皮墊保護手指和手掌不被刀刃割傷，削皮過程中也會覺得舒適安全。請問掌上削皮器設計分析時要考慮的“三要素”是
A．結構、功能、安全性 B．美觀、實用、經濟
C．成人的手、削皮器、使用環境 D．高效、健康、舒適
C
在學生臺燈的設計過程中，需要對臺燈的各個部件進行設計分析，你認為以下分析不合理的是（ ）。
A．燈泡的主要功能在于照明，一般要選擇沒有頻閃或頻閃度較低的燈泡
B．燈罩主要起美觀作用，設計時主要考慮其造型
C．支撐架主要起支撐作用，并決定臺燈的高度，從而影響學生的坐姿
D．臺燈開關多種功能，選擇那種開關要考慮學生的需要
B
小剛制作了一盞如圖所示的家用調光落地燈。在設計過程中，對調光落地燈設計需要考慮的因素進行了分析。以下設計分析中不合理的是 A、燈罩既要考慮美觀又要考慮安全性 B、從節約用電考慮，可以采用額定電壓為36伏的燈泡 C、調光電路要避免產生燈光的閃爍 D、要考慮底座的尺寸和質量
B
下列產品不屬于標準件的是（ ）



A 、軸承 B、鉆頭 C、橡膠密封圈 D、不銹鋼門拉手
D
自行車采用了螺栓、螺母等許多標準件，廠家在設計該類產品時，使用標準件的目的是 A、提高產品的美觀性 B、實現通用互換，降低生產成本 C、環保和可持續發展 D、減少零件數量
B
1.設計一個中小學生隨身攜帶的水壺，該如何進行設計分析？請寫出影響設計的主要因素。
對于一個中學生隨身攜帶的水壺，我們應該從三個方面入手：即人、物、環境，這里的人——中學生；物——水壺；環境——隨身攜帶。從水壺分析，水壺壁需要能隔熱，避免燙傷學生；這就要求在選材時選用既環保安全的材料而且隔熱性能好，或者在水壺壁上增加隔熱層；壺蓋需要選擇隔熱的，由于中學生好運動，壺蓋和壺身要連在一起，不容易丟失；而且水壺需要有背帶，壺的容量不要太大，易于攜帶。
2.大頭貼因其拍的照片生動活潑，靈活多樣而深受同學們的喜愛。如果再給它配一套精美有個性的相架那就更能展現自己的風采了！下面就請你給你自己的大頭貼照片設計的一套相架。
首先綜合考慮人、物、環境三個方面，提出設計的主要考慮的因素：人：主要消費人群是學生，他們追求美觀時尚、有個性、價格適中；不易碎、碎后不形成鋒利的棱角。物：形狀：現代、有個性；色彩：協調、絢麗；附加功能：計時器、鏡子、筆筒等；材料：金屬、玻璃、陶瓷；環境：體積小巧、底座穩定
3.請你為小學生設計一款書包，應考慮哪些因素，如何進行設計分析？
考慮人、物、環境三方面因素。“人”方面由于小學生處于生長發育期，書包設計不要太大，交通安全意識弱，書包應有反光裝置。“物”方面外形設計要帶有卡通式，材料要采用輕質材料，帶有一些附件功能如可插水壺等。“環境”方面，制作材料要無毒無污染的環保輕質材料。
4.周明同學正在設計一個中學生使用的多功能文具盒，下圖式他的設計構思圖：請針對中學生使用的實際，對“物”作進一步分析，并作簡單說明？
人
環境
物
中學生
學習緊
好動
教室
中學生
環境保護
適應性
？
？
？
“物”可考慮造型、功能、結構、材料等方面，如造型要考慮中學生實際，力求生動活潑；功能要考慮中學生平時的學習所需，力求多功能化；結構強度大，穩定性好，操作方便；材料可用金屬、塑料等。
(3)方案構思--設計過程中最富有挑戰性的環節
方案的構思方法一：草圖法
方案的構思方法二：模仿法
方案的構思方法三：聯想法
方案的構思方法四：奇特性構思法（具有原創性 ）
(4)方案呈現-構思過程中產生的設計想法常常是模糊的，為了使其具體化，我們通常會用草圖把它們轉化為視覺形象。
技術語言種類 舉 例
技術
圖樣
圖表
模型
符號
手勢
機械加工圖、建筑施工圖、裝潢布線圖、電子線路圖
零件規格圖、設計草圖、設計效果圖、表格
車模、房模、航模
交通管理符號、公共場所使用符號
交通警察指揮交通手勢、裁判的手勢
技術圖樣是采取某種規范形式將設計用圖樣的形式表達出來的一種設計交流語言。它能夠克服普通語言的障礙，直接明了地進行表達和交流。規范的制圖使設計表達更具直觀性、效率性、準確性和永久性。在呈現較復雜的設計方案及對設計進行詳細說明和陳述時，使用技術圖樣比較合適。是溝通設計和生產的橋梁，是工程施工和產品加工制作的直接依據。
A
下列不屬于技術語言的是（ )
A．照相機上閃光燈的閃光 B．商品上的條形碼 C．十字路口交通信號燈的閃爍 D．汽車前后右側黃燈的閃爍
下列不屬于技術語言的是（ )
A．計算機演示 B．搬運工指揮吊車司機的手勢 C．風景畫 D．交通標志
C
下列屬于技術語言的是（ )
A．演員優美的舞蹈動作 B．交通警察的指揮手勢 C．聾啞人討論服裝穿著的手語 D．國旗班標準的升旗動作
B
下列不屬于技術圖樣的是（ )
A．機械加工圖 B．建筑施工圖 C．校園效果圖 D．電子電路圖
C
草圖的畫法：
網格法徒手畫
作圖的要領是與地面垂直的線垂直畫，與地面平行的線按網格上的斜線畫，同時以網格上的小格來確定物體的比例關系。
網格法徒手畫草圖時（ ）
A與地面垂直的線畫成水平線 B與地面垂直的線按網格上的斜線畫
C與地面平行的線畫成水平線 D與地面平行的線按網格上的斜線畫
D
基本圖形的畫法：
P113-114
o
X
Y
Z
P.117 例圖
步驟:
a、根據形體特征，確定長(X)、寬(Y)、高(Z)等三軸在圖紙上的位置。
b、沿著上述三軸分別量出物體的長、寬、高的尺寸，畫出長方體的軸測圖。
c、根據長度方向、高度方向的尺寸，畫出左上角斜切面。
d、據長度方向、寬度方向的尺寸，畫出左前方斜切面，完成全圖。
平面結構形體的正等軸測圖的繪制
根據正等軸測圖的作圖方法，正等軸測圖上表現物體長、寬、高三個方向的坐標軸之間的夾角是多少度？
120°
正等軸測圖的Z軸與水平線的夾角是多少度？
90°
B
(5)方案篩選-當多個設計方案產生以后，我們就要依據一定的原則，對這些方案進行篩選。
在多個方案經構思形成之后，我們往往要對這些方案進行評判和比較，同時要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，最后選出較為滿意的方案或集中各方案的優點進行改進。
方案一 三個鈴鐺形構成，簡潔，實用，但童趣欠缺些
方案二 水豬的笑臉，卡通，但相對創意欠缺
方案三 一組變換的吸管，創意新且童趣足，應該是個不錯的方案。創新好。
3.制定模型或原型
（1）繪制圖樣
（2）制作模型或原型
三視圖、尺寸標注、機械加工圖、剖視圖、線路圖
模型及其功能、工藝（設備、工具等等）
三視圖：正投影法就是假設投影光線與投影平面垂直，在投影平面上求取物體的投影的方法。
主視圖：長和高
左視圖：寬和高
俯視圖：長和寬
長對正
高平齊
寬相等
主視圖通常反映物體的主要形狀特征
三視圖中的主視圖要能準確反映物體的主要形體特征，以下視圖中最適合作主視圖的是（　　）。
C
21．根據立體圖，補全俯視圖和左視圖中所缺漏的圖線。
B
形體的尺寸標注 --形體的視圖只能表達其形狀和結構的關系，而形體各結構塊的真實大小和相對位置，必須由尺寸來確定。
正確（尺寸注寫必須符合國家標準）
完整（尺寸必須注寫齊全，不遺漏，不重復）
清晰（尺寸注寫布局整齊、清晰，便于讀圖）
合理（尺寸注寫方式符合加工要求）
尺寸要素
尺寸界線。尺寸界線用細實線繪制，并由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。
尺寸線。尺寸線用細實線繪制。尺寸線必須單獨畫出，不能與其他圖線重合或在其延長線上。一般采用箭頭作為尺寸線終端。
尺寸數字。圖樣上所注尺寸表示形體的真實大小，與圖樣的大小及繪圖的準確度無關。圖樣上的尺寸，以毫米為單位時，不注寫單位，否則必須注明。線性尺寸的尺寸數字一般注寫在尺寸線上方或其中斷處，水平方向尺寸字頭向上，垂直方向尺寸字頭向左。
直徑半徑標注
表示直徑的符號是Φ。整圓或大于半圓的圓弧需要標注直徑。標注直徑的方式有多種，選用何種方式通常由圓的大小和位置來確定。需要標注直徑的形體主要有圓柱、圓錐和球體等旋轉形體。
表示半徑的符號是Ｒ。半圓或不足半圓的圓弧需要標注半徑。標注半徑的方式同樣也有多種，采用方式也應根據圓弧的尺寸與位置來確定。
標注形體的尺寸時，應注意同一個尺寸一般只標注一次。
7．如圖所示為某款臺燈的主視圖和俯視圖及部分尺寸標注。該臺燈圓形底座的直徑為 A．φ80
B．φ148
C．φ120
D．φ34
C
技術圖樣的尺寸標注要求正確、完整、清晰、合理，以下尺寸標注示例中，符合國家標準要求的是
D
B
機械加工圖是工程圖的一種。它是以三視圖的形式來表達機械加工方法的一種技術圖樣，是完成產品機械加工的主要依據。機械加工圖通常由三視圖及其尺寸標注、必要的其他視圖、標題欄和文字說明幾部分組成。
繪制圖樣（機械加工圖）
3.制作模型或原型
繪制圖樣（機械加工圖）
制作模型或原型
模型及其功能
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
在設計的過程中，模型具有以下兩個功能：
（1）使設計對象具體化。
（2）幫助分析設計的可能性
草模 草模用于產品造型設計的初期階段，它可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型 概念模型用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、與環境的關系等，從整體上表現產品造型的整體概念。
結構模型 結構模型用于研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型 功能模型主要用于研究產品的各種性能以及人機關系，同時也用于分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型 展示模型是在結構模型與功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型。作為產品的樣品，展示模型為研究人機關系、結構、制造工藝、外觀、市場宣傳等提供實體形象，并可以直接向設計委托方征求意見，為審核方案提供實物依據。
工藝---指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
常見的工藝
加工工藝
裝配工藝
檢測工藝
鑄造工藝：景云鐘
表面處理工藝
金屬材料的加工工藝
劃線
鋸割
銼削
鉆孔
連接
表面處理
劃線--在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。
劃線的一般步驟為：（1）劃出基準；（2）劃尺寸線；（3）劃輪廓線；（4）沖眼。
名 稱
用 途
操作要領
劃 針
用于劃出直線線痕
劃針的頭保持銳利
劃線時劃針要緊貼導向工具
劃經要盡量一次劃成
鋼直尺
用做劃直線的導向工具用于量取材料的尺寸、測量工件等
劃線時要壓緊直尺，防止發生移動
角尺
用做劃出平等線或垂直線的導向工具
用于檢查銼削平面的垂直度
使用時角尺要緊貼工件的一個基準面
劃規
用于劃出圓的線痕
用于劃出弧的線痕
劃規的腳尖保持尖銳
劃線時保持中心不發生滑移
樣沖
用于在鉆孔中心處沖出沖眼，防止鉆孔中心滑移
應斜看靠近沖眼部位
沖眼時沖尖對準劃線的交點或劃線
敲擊前要扶直樣沖
使用樣沖時，規范的操作方法是（ ）
B
鋸割---對于金屬材料，通常以鋸割的方式進行割斷。手鋸是人工鋸割常用的工具，利用它可以分割金屬材料、木料和硬塑料等。
起鋸方法 :
從工件遠離自己的一端起鋸，起鋸時用左手大拇指貼住鋸條，起鋸角a要小，防止鋸齒崩裂。起鋸時行程要短，壓力要小，當陷入工件2—3mm時，才能逐漸正常鋸割。
操作要領
1、站位和握鋸姿勢要正確。
2、推鋸加壓，回拉不加壓。
3、鋸程要長。
4、推拉要有節奏。
★鋸割前應把材料夾持在臺虎鉗上，通常情況下，鋸割線應在臺虎鉗鉗口左側10~20mm處，鋸割線不能太靠近臺虎鉗（易對臺虎鉗造成破壞），也不能離臺虎鉗太遠（操作時不穩）。
★在鋸割工件過程中，快將工件鋸割落下時，應該是用左手將快要落下的工件托住，右手緩慢鋸割，直至工件落下。
在鋸割中，為什么會偏離鋸割線？請舉例說明原因。
1.裝鋸條時，鋸條產生扭折現象，造成鋸路偏離；
2.鋸齒的鋸路不對稱。
銼削----為使工件符合設計所要求的形狀、尺寸和粗糙度，往往需要進行銼削、銑削和磨削等切削加工。
銼削操作要領
1、銼削時要注意身體和手臂動作的協調。
2、在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平穩而不上下擺動。
鉆孔----用鉆頭在實體材料上打孔的方法，稱為鉆孔。常用的鉆孔設備是臺鉆，常用的鉆頭是麻花鉆。
安全操作警示
二要：操作要集中注意力；鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛。
二不：不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
下列關于在金屬材料上鉆孔的操作要求中，說法錯誤的是 A、操作要集中注意力并帶好防護手套 B、操作時要戴防護眼鏡 C、要用臺虎鉗或手鉗夾緊工件 D、不用用手直接扶持小工件和薄工件
A
連接---通過固定連接和半固定連接的方法可以實現金屬之間的連接。連接有多種方法，采用什么連接方法應由連接件材料和使用場合決定。
螺紋加工方法
在工件上制作內螺紋稱為攻絲。它使用的工具是絲錐和絲錐扳手。
在工件上制作外螺紋稱為套絲。它使用的工具是板牙和扳手。
為了防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理。常見的金屬表面處理方法有表面刷光、噴涂油漆和鍍層等。
表面處理
4.測試、評估及優化
測試
在模型或原型制作完成后，一般需要對其進行測試。測試的目的是檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。
技術試驗
評估
在測試的基礎上，我們還要對設計方案和產品進行較為全面的評估。這種評估，在設計過程中需要反復進行。
設計的評價是指依據一定原則，采取一定方法和手段，對設計所涉及的過程及結果進行事實判斷和價值認定的活動。它對設計者樹立質量管理意識、強化質量管理、高質量完成設計任務具有重要作用，同時也有助于設計中的信息交流和工作反思。
評價對象
對設計過程的評價
對設計成果的評價
評價者
設計者自我評價（自評）
他人的評價（他評）
★
無論是對設計設計過程的評價還是對設計成果的評價，都應建立在事實判斷的基礎上。
進行評價必須制定相應的標準。由于設計的目標和內容不同，設計評價的標準也就不同，有時可以有所側重。評價標準的制定應當客觀、明確，體現科學性和可操作性。
對設計過程的評價
重要性：沒有良好的設計過程，就不可能有良好的設計成果。統計資料顯示，一項設計成果質量的好壞，60%——70%是由設計過程的質量所決定的。因此，加強對設計過程的評價是樹立質量管理意識、加強質量管理、實現設計目標的關鍵。
對設計過程的評價有著豐富的內容，例如，設計過程是否完備，分工是否合理，采用的方法是否正確，各個環節或階段的任務是否完成，形成的中間成果（方案）是否符合要求，全過程是否有質量控制和相應的監督、改進措施等。
對設計成果的評價
最終產品是設計過程的結晶，是設計質量、設計水平的集中體現。對最終產品的評價，有兩個基本依據：一是參照設計的一般原則進行評價，二是依據事先制定的設計要求進行評價。在實際評價中，這兩個方面也可以結合起來。
坐標圖法（雷達圖）
設計的一般原則：
創新原則、實用原則、經濟原則、美觀原則、道德原則、技術規范原則、可持續發展原則
B
家用塑料凳
塑料
家庭、餐館、會場等
8元
可延伸的多功能電源插頭 不僅可作為任何電器插頭,而且還可作為插座。在許多情況下，一個插座無法應付大量數字設備 ，所以，我們必須增加很多的插座滿足這種需要，而且會造成電線、插座混亂，攪得一團糟。因此，設計多功能的插頭和插座,可以把它改變的很有秩序。而且它完全符合國家強制執行的安全標準。
技術與設計2
一、結構與設計
二、流程與設計
三、系統與設計
四、控制與設計
一、結構的概念
結構是指事物的各個組成部分之間的有序搭配和排列。
從力學角度來說，結構是指可承受一定力的架構形態，它可以抵抗能引起形狀和大小改變的力。
二、結構的受力
基本受力形式有拉力、壓力、剪切力、扭轉力和彎曲力
當一個結構受到外力作用時，內部各質點之間的相互作用會發生改變，產生一種抵抗的力，稱為內力。應力是構件的單位橫截面上所產生的內力，用公式表示應力為σ=F/S，其中，F是內力，S是受力面積，σ是應力。
三、簡單結構的分類
結構分為實體結構、框架結構、殼體結構 、組合結構
四、結構的穩定性
結構的穩定性是指結構在負載的作用下維持其原有平衡狀態的能力。
五、影響結構穩定性的主要因素
影響結構穩定性的因素主要有重心位置的高低、結構與地面接觸所形成的支撐面的大小、結構的形狀、材料等。
六、影響結構強度的主要因素
結構的強度是指結構具有的抵抗被外力破壞的能力。影響結構強度的主要因素：結構的形狀、使用的材料、構件之間的連接方式等因素有密切的關系。
剛連接、鉸連接、鋼筋的抗拉性能、混凝土的抗壓性能
七、結構與功能的關系
結構的改變可能導致功能的變化。
八、結構設計的主要因素
結構設計應考慮的主要因素有：符合使用者對設計對象的穩定性和強度要求，安全因素，公眾和使用者的審美需求，使用者的個性化需要，對設計對象的成本控制要求和一定的使用壽命等。
九、簡單的結構設計
設計項目、設計要求、設計分析、設計準備、設計方案、優化設計方案、制作模型、結構試驗
十、結構的實用性
十一、典型結構設計的欣賞與評價
技術的角度主要有：結構的使用功能的實現，結構的穩固耐用，結構造型設計的創意和表現力，材料使用的合理性，工藝制造的精湛程度等。
文化的角度主要有：結構的文化寓意與傳達，公眾認可的美學原則，反映的時代、民族、習俗方面的特征，結構的個性特征等
1、增如凳腳的截面尺寸。
2、4個凳腳間的連接片狀結構
改為截面為L形。
3、加大凳腳與凳面連接處的圓
弧的的面積。
9.如圖所示（見附圖頁）是農民從水井里打水的情景，轆轤套在固定的木軸上，井繩繞在轆轤上，搖動把手使轆轤轉動從而帶動水桶上升，轆轤受到的力主要是 A.拉力 B.剪切力
C.扭轉力（扭矩） D.彎曲力（彎矩）
10.如圖所示的四座橋，其橋梁部分為框架結構（衍架結構）的是
11.小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇
12、小軍打羽毛球揮拍時金屬桿受到的力主要是 A、彎曲力（彎矩） B、壓力 C、拉力 D、扭轉力（扭矩）
下列自行車四個部位的連接中屬于鉸連接的是
一、流程的含義
流程是一項活動或一系列連續有規律的事項或行為進行的程序。
二、流程對生產、生活和工作的意義
科學合理的流程，可以指導我們正確地做事，提高工作和學習的效率，使我們的生活變得有序、合理，為我們的安全提供保障；運用科學合理的流程可以有效地組織生產、提高生產效率、保證產品質量、保證安全生產、保護環境等。
三、時序和環節
時間上的先后順序稱為時序。有些步驟之間的時序是不可顛倒的，有些步驟之間的時序是可以顛倒的。
把完成某個具體目標、組成某項生產或某個活動過程的若干階段或小的過程稱為環節。環節是一個相對的概念，依據問題性質的不同和不同人的理解，環節的劃分可能會有所不同。環節中又包含若干可以分解的。
四、常見的流程表達方式
文字表達、表格表達、圖示表達、模型表達、動畫演示
五、簡單的流程圖
六、流程分析
七、流程設計應考慮的基本因素
生產活動的流程設計的基本因素主要有材料、工藝、設備、人員、資金和環境等。事物的內在屬性和客觀的變化規律。
八、流程設計的基本步驟（p51—52）
九、簡單流程設計
十、流程優化的意義及主要內容
生產和生活中的技術改進和革新，多數是對已有流程的整體改進或是對其中某一環節的改進，目的是為了提高工作效率、降低成本、降低勞動強度、節約能耗、減少環境污染、保證安全生產等。
流程優化涉及到工期優化、工藝優化、成本優化、技術優化、質量優化等優化指標。
十一、流程優化與設備、材料之間的關系（p57）
十二、流程優化過程所應考慮的主要問題
流程的優化應在綜合考慮各項指標的基礎上，抓住主要矛盾，突出重點指標的優化，綜合權衡，以達到整體優化的目的。
13.在一塊大木板上取材，制作如圖所示的家具面板，其加工流程相對比較合理的是
23．周艷同學準備用木材制作一個簡易小書架（如圖所示），該書架有兩個支撐托架和一塊擱板組成，周艷設計的制作流程如下： 請補充漏寫的環節，在有“▲”處添上相應的內容。
12.裁剪是制衣過程的一個環節，傳統的裁剪流程是：整理布料→劃線→裁剪，現代服裝生產將裁剪流程優化為：將多層布料疊放整齊后直接用電腦控制自動裁剪。此流程優化的目標主要是 A.安全生產 B.節省布料
C.提高效率 D.方便縫制
如圖所示，采用六個螺母與螺釘連接兩個零件，擰緊這組螺母（螺母的編號分別為a、b、c、d、e、f）的正確流程是
加工一個如圖所示的零件（2孔為螺紋孔），材料為鋼材，要求表面耐麿防銹。加工過程需要以下4個環節：①下料和劃線，②鋸割和銼削，③鉆孔和攻絲，④淬火和電鍍。正確的加工流程是
A、① ② ③ ④ B、② ① ③ ④ C、② ④ ① ③ D、① ② ④ ③
如圖(a)~(e)所示為普通臺扇待裝配的零部件，圖(f)~(h)為裝配過程的部分示意圖， (1)請根據示意圖畫出裝配(a)~(e)所示零部件的流程方框圖。 (2)該裝配流程中各步驟之間的時序具有 (填“可”或“不可”)顛倒的特征。
一、系統的含義
由相互聯系、相互作用、相互依賴和相互制約的若干要素或部分組成的具有特定功能的有機整體，稱為系統。構成系統，必須具備三個條件：第一，至少要有兩個或者兩個以上的要素（部分）才能組成系統；第二，要素（部分）之間相互聯系、相互作用，按照一定方式形成一個整體；第三，這個整體具有的功能是各個要素（部分）的功能中所沒有的。
二、系統的分類
自然系統和人造系統，自然系統（如生態系統），人造系統（如計算機系統和機械傳動系統）；也可把系統分為實體系統和抽象系統，實體系統（如生物系統、機械系統），抽象系統（如哲學系統）。
三、系統的基本特性
整體性、相關性、目的性、動態性、環境適應性
四、系統分析的一般步驟
明確問題，設立目標。明確所要研究問題的性質和范圍，提出所要達到的目標，明確約束條件→收集資料，制定方案。收集相關資料，制定解決問題的各種備選方案，預計可能產生的各種結果→分析計算，評價比較。對資料和數據做必要計算，進行各子系統的整體分析，將各種方案進行評價對比，選擇最佳方案→檢驗核實，作出決策。如果對方案不夠滿意，還可按上述程序反復進行，直到獲得滿意的方案為止。
五、系統分析主要原則
整體性原則、科學性原則、綜合性原則
六、分析影響系統優化的因素
影響系統優化的因素是指對系統的目標函數產生顯著影響，并且可以人為調節的因素。
七、簡單系統設計的方法
八、系統的設計
15.國家游泳中心“水立方”屋頂的水回收系統將回收的雨水處理后，用于外景補水、冷卻塔補水等，從而節約了水資源。關于該系統的設計下列說法正確的是 A.不需要考慮氣候的變化
B.不需要考慮屋頂的結構
C.只需要考慮雨水這個局部要素
D.考慮了資源的有效利用
16.2008年初我國南方遭遇百年一遇的雪災，由于高壓輸電線和鐵塔上積了大量冰凍，部分強度不大的鐵塔被壓垮，從而導致大批鐵塔相繼倒塌，造成大面積停電。從系統的角度理解，下列說法中不恰當的是 A.部分鐵塔的倒塌影響了輸電系統的整體功能 B.該輸電系統的相關性是造成這種損失的原因之一 C.該輸電系統的目的性不明確 D.該輸電系統的環境適應性不好
24．小王同學見到一位老人騎著自行車在小路上行使（如圖所示）。為了優化該自行車系統，小王想出了一下措施： ①提高鞍座的彈性；②調整鞍座的高度；③在車架上增加減震裝置；④調節輪胎充氣量到適中；⑤提高剎車的可靠性；⑥將車架上的斜杠改為橫杠；⑦將簡易鏈條罩改為封閉式；⑧在自行車后部裝一個車簍；⑨跳高車把的高度。
請分析上述九項措施，在下列“▲”處填寫符合要求的措施的序號。 （1） 能增加自行車系統功能的時 ▲ ； （2） 能提高安全性能的是 ▲ 、 ▲ ； （3） 能減輕顛簸的是 ▲ 、 ▲ 、 ▲ 。
17、王林家新買了一輛汽車，為了節省燃油，采取了下列系統優化措施，其中不正確的是 A、合理使用汽車空調 B、保持汽壓合適 C、每次加油時將油箱加滿 D、減少不必要的負載
24．如圖所示的挖掘機是建筑、采礦等行業常用的機械設備，某挖掘機生產企業為了提高產品的競爭力，對挖掘機的動力系統、行走系統、挖掘系統、控制系統等進行了全面分析，應用計算機技術對關鍵零部件進行了分析和優化，從產品設計、加工工藝、生產管理等方面提出了以下改進措施； 優化零部件的加工工藝，提高生產效率； 改進行走系統，適應不同的作業環境； 增加錘頭、抓斗等配件，拓展使用功能； 加強生產管理，提高零部件結構，節省材料，減輕重量； 駕駛室安裝空調，改善操作人員的工作環境。 請對生產廠家關系挖掘機的系統分析以及提出的改進措施進行分析，回答以下問題： (1) 生產廠家對挖掘機產品的分析體現了系統分析的 原則、 原則、原則； (2) 以降低生產成本為優化目標的改進措施是
①優化零部件的加工工藝，提高生產效率； ②改進行走系統，適應不同的作業環境； ③增加錘頭、抓斗等配件，拓展使用功能； ④加強生產管理，提高零部件結構，節省材料，減輕重量； ⑤駕駛室安裝空調，改善操作人員的工作環境。 以降低生產成本為優化目標的改進措施是
一、控制的含義
人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展，這就是控制。
二、控制的手段與方法
理解任何控制現象，都要明確控制的對象是什么，控制要達到什么目的和采取什么控制手段。
從控制過程中人工干預的情形來分，控制有人工控制和自動控制。按照執行部件的不同，控制可分為機械控制、氣動控制、液壓控制、電子控制等。
三、控制的應用
控制應用到生活中，提高了人們的生活質量，人類能夠在一定程度上按照自己的意愿改變周圍的環境，使之能滿足人們的需要。 空調、自動取款機
生產中往往需要對溫度、濕度、壓力、速度及加工動作等進行控制，控制在生產中得到了極為廣泛的應用。汽車自動裝配生產線、農田節水灌溉控制
控制在軍事、國防等領域也有著廣泛的應用。精密制導武器、火箭。
四、簡單開環控制系統的基本組成和工作過程
控制系統的輸出量不對系統的控制產生任何影響，這種控制系統稱為開環控制系統。十字路口的經綠燈定時控制系統、樓宇的防盜報警控制系統、火災自動報警系統、公園的音樂噴泉自動控制系統等。
輸入量
控制器
執行器
被控對象
輸出量
控制量
開環控制系統的方框圖
五、閉環控制系統的基本組成
在系統的輸入端和輸出端之間，除了有從給定水位到實際水位的信息傳遞，還有從輸出端返回到輸入端的信息傳遞，即控制系統可以把輸出量返回到輸入端與給定值進行比較，構成一條閉合回路。我們把系統的輸出量返回到輸入端并對控制過程產生影響的控制系統稱為閉環控制系統。
六、簡單閉環控制系統的方框圖
給定量
控制器
執行器
被控對象
控制量
檢測裝置
被控量
×
×
+
-
閉環控制系統方框圖
比較器
七、控制器和執行器的作用
控制器：對輸入信號進行處理并發出控制命令的裝置或元件，如控制電路
執行器：直接對被控對象進行控制的裝置或元件，如進水閥門
八、反饋的含義
控制系統中，將輸出量通過適當的檢測裝置返回到輸入端并與輸入量進行比較的過程，就是反饋。
九、簡單控制系統運行的主要干擾因素
在控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。
十、閉環控制系統中反饋環節的作用
閉環控制系統的核心是通過反饋來減少被控量（輸出量）的偏差。
十一、閉環控制系統的工作過程
由于某種干擾因素的存在，系統的被控量偏離給定值時，閉環控制系統中的反饋環節能及時檢測出被控量的值，并迅速反饋到輸入端，與給定值進行比較，控制器根據比較得到的偏差信號進行調節，從而使系統的被控量接近給定值，達到精確控制的目的。
十二、功能模擬方法和黑箱方法
這種以功能和行為的相似性為基礎，用“模型”模擬“原形”的功能和行為的方法，就是功能模擬法。
這種把將要研究的系統作為黑箱，通過對系統輸入與輸出關系的研究，進而推斷出系統內部結構及其功能的方法，就是黑箱方法。
十三、控制系統方案的設計
要設計好一個控制系統，應該明確這個系統要達到的目的是什么，所要控制的對象是什么，被控對象有哪些重要的特性，被控量和控制量分別是什么，外界的主要干擾因素有哪些，選擇怎樣的設計方案既能達到目的，又經濟、易于實現，如何選擇設備和元件，等等
14.如圖所示是一個農業溫室。要設計該溫室的溫度自動控制系統，下列器件中不需要用到的是
A.安全監控攝像頭 B.溫度傳感器 C.加熱器 D.溫度控制器
19．如圖所示為自動火炮控制系統示意圖。當雷達檢測到飛機后發出信號給跟蹤系統，跟蹤系統操縱火炮，調整火炮角度，該系統中被控對象是 A．火炮 B．跟蹤系統
C．雷達 D．飛機
20．如圖所示為某種抽水馬桶水箱的結構示意圖：浮球和連桿用螺紋連接，通過調節連桿長度來設置給定水位，當水位上升到給定水位時，浮球帶動連桿裝置關閉進水閥。如果往進水閥方向調節浮球，縮短連桿長度，那么產生的后果是 A．降低給定水位高度 B．增加給定水位高度 C．不影響給定水位高度 D．降低實際水位高度
19、下列關于干擾因素對控制系統的作用，說法正確的是 A、干擾因素僅作用在被控量上 B、干擾因素不會作用于開環控制系統 C、閉環控制系統中干擾因素的作用都會反映在輸出量的變化上 D、干擾因素都是可以利用的
20、小明發現學校路燈有時由于沒有及時關閉而浪費用電，為此他設計了一個控制方案，能夠在天亮時關閉，天暗后打開。該控制系統應該屬于 A、自動控制的閉環控制系統 B、自動控制的開環控制系統 C、手動控制的閉環控制系統 D、手動控制的開環控制系統

展開更多......

收起↑
