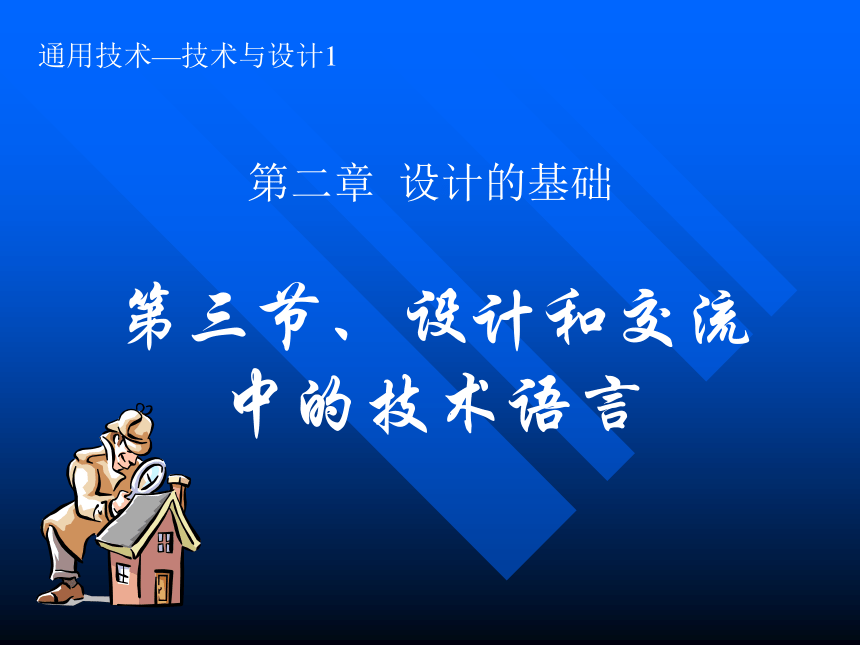

通用技術—技術與設計1
第二章 設計的基礎
第三節、設計和交流中的技術語言

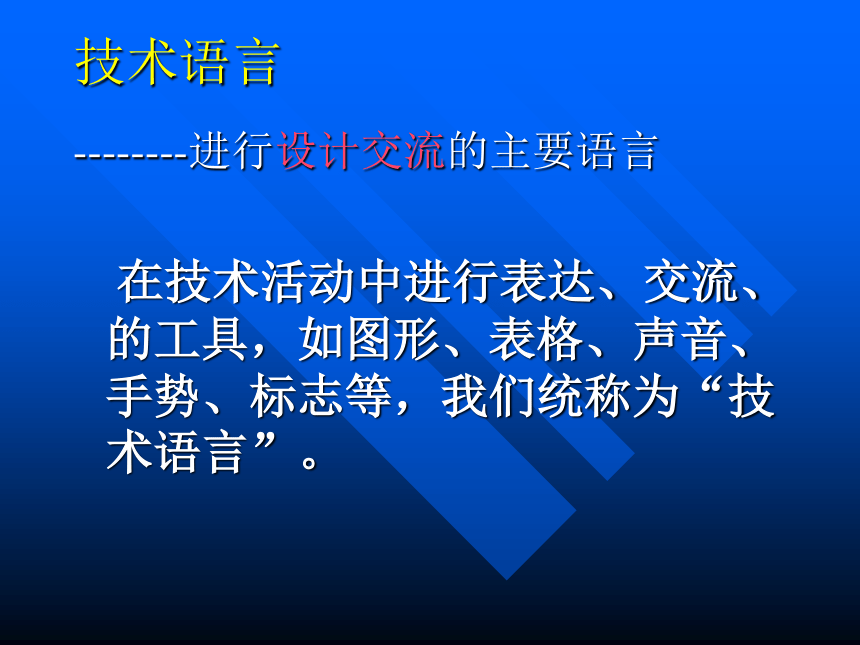

技術語言
--------進行設計交流的主要語言
在技術活動中進行表達、交流、的工具，如圖形、表格、聲音、手勢、標志等，我們統稱為“技術語言”。

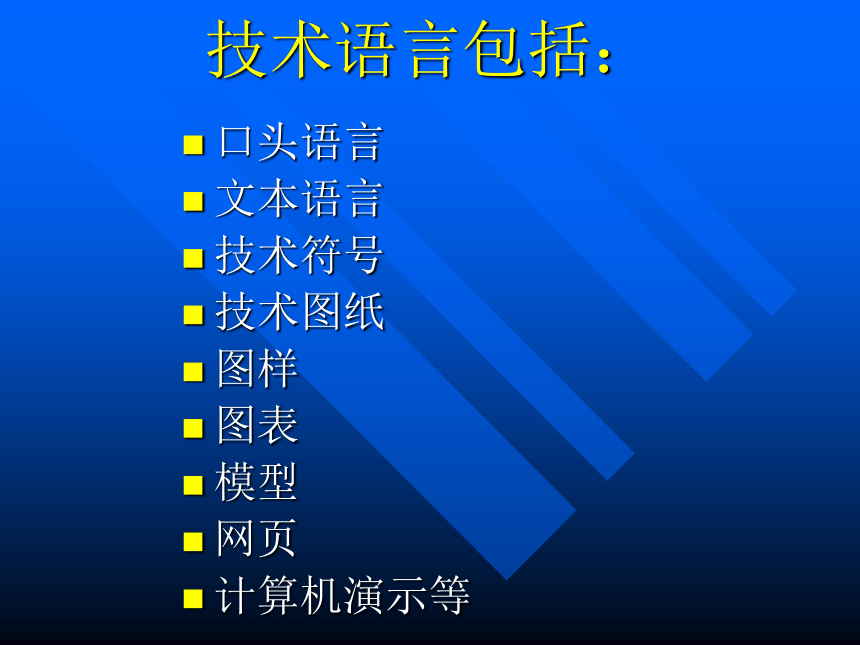

技術語言包括：
口頭語言
文本語言
技術符號
技術圖紙
圖樣
圖表
模型
網頁
計算機演示等
技術符號

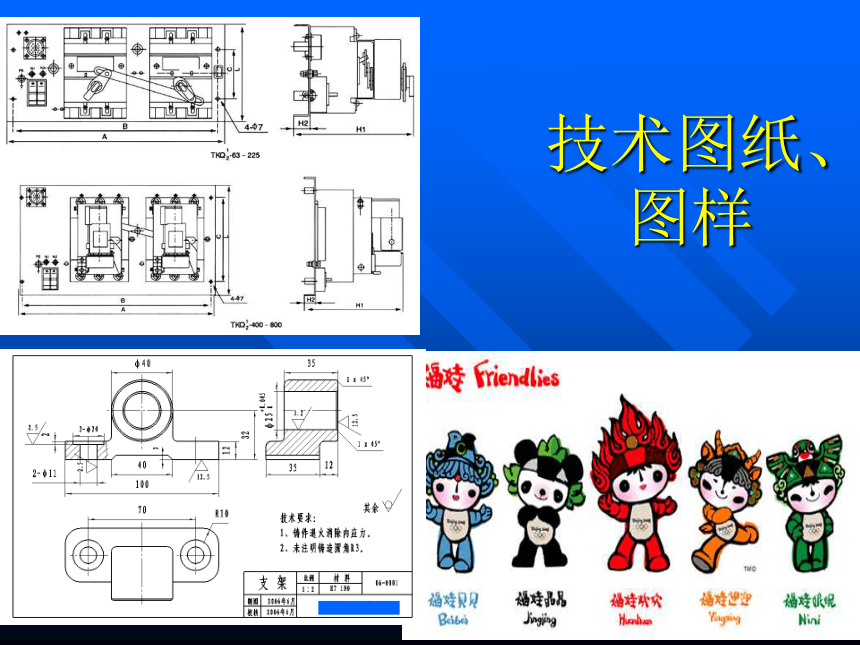

技術圖紙、圖樣

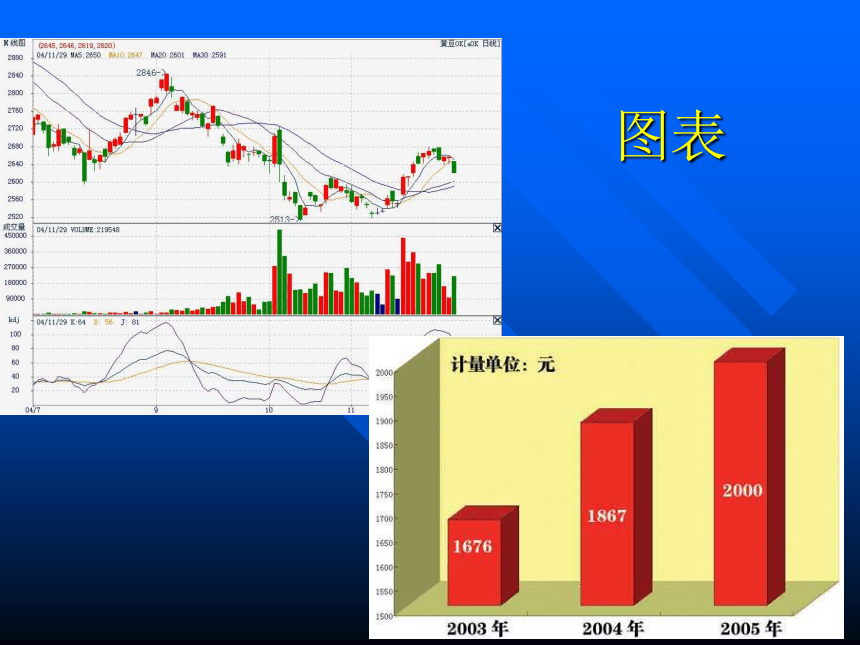

圖表
模型
數學模型------在設計和交流中起
著補課替代的作用
物理模型 :有與原型一樣的物理
性質，能給出所研究
對象完整的物理概念。

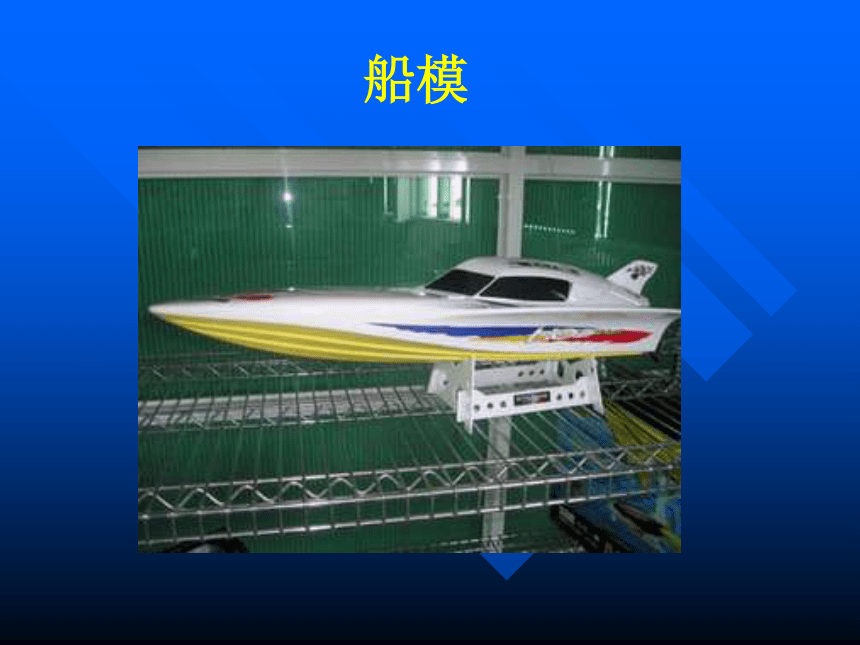

船模

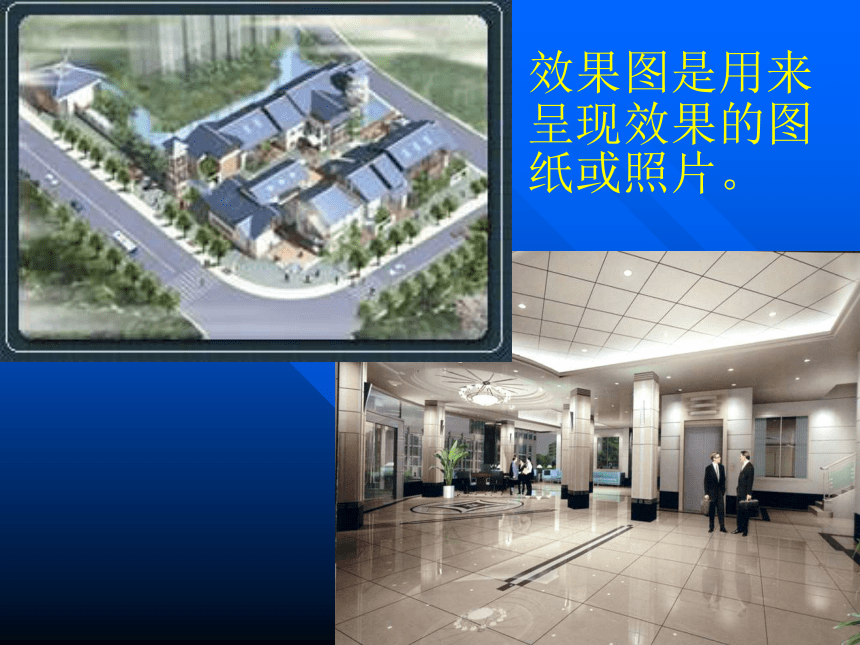

效果圖是用來呈現效果的圖紙或照片。

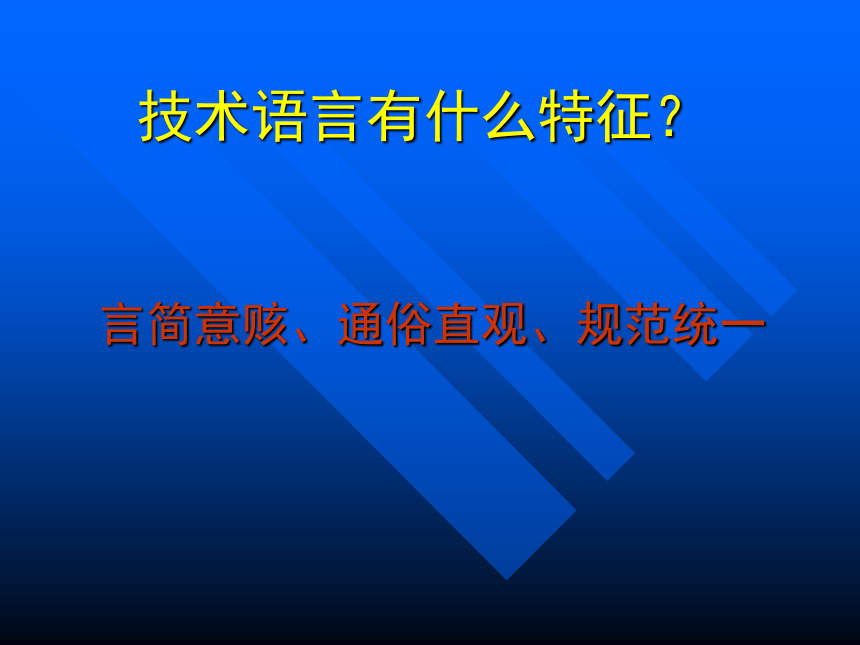

技術語言有什么特征？
言簡意賅、通俗直觀、規范統一

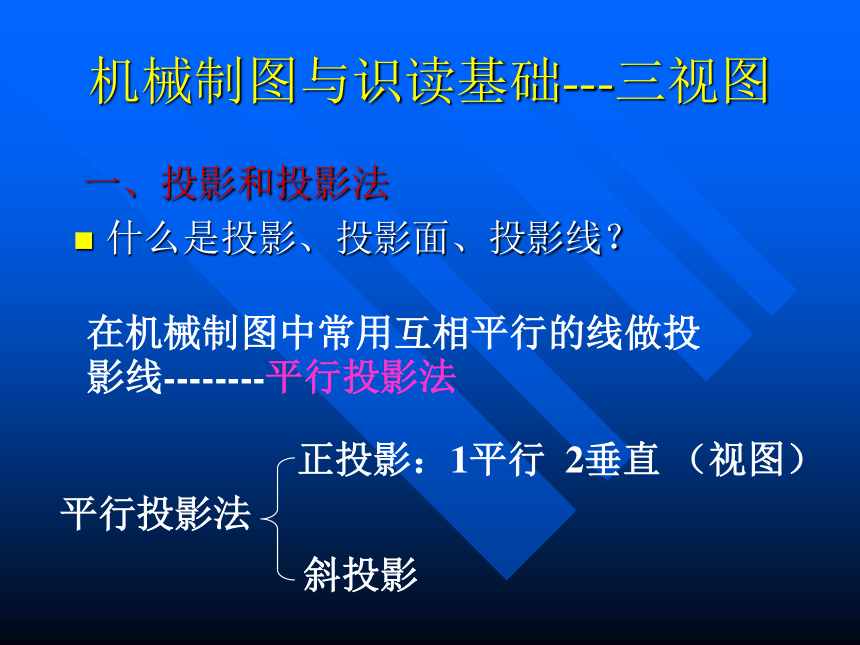

機械制圖與識讀基礎---三視圖
一、投影和投影法
什么是投影、投影面、投影線？
在機械制圖中常用互相平行的線做投影線--------平行投影法
平行投影法
正投影：1平行 2垂直 （視圖）
斜投影

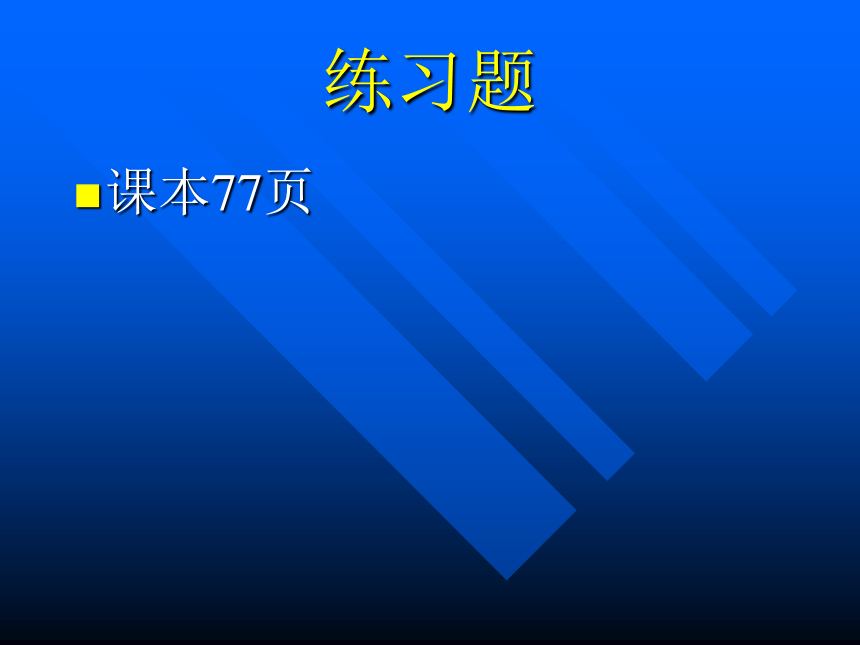

練習題
課本77頁
二、正投影的基本特性
一、 正投影的基本特征
真實性
積聚性
收縮性
物體上的平面(或直線)，
與投影面平行時，它的投
影反映實形(或實長)。
1.真實性
物體上的平面(或直線)，
與投影面垂直時，它的投
影積聚為一直線(或一點)。
2.積聚性
物體上的平面(或直線)，
與投影面傾斜時，它的投
影縮小(或縮短)。
3.收縮性
二視圖
在正面的基礎上，再增加一個與正面V相垂直且水平放置的投影面叫做水平面H，在正面得到的視圖叫主視圖。
正面V
水平面H
主視圖
（三）二視圖
向水平面作正投影，在水平面得到一個新的視圖，叫俯視圖。
正面V
水平面H
主視圖
俯視圖
（三）二視圖
生產上使用的圖，是把幾個視圖攤平畫在同一張圖紙上，得到二視圖。
正面V
水平面H
主視圖
水平面H
正面V
俯視圖
主視圖
俯視圖
注意主視圖與俯視圖之間的關系。
長對正
課本54頁： 觀察圖2－15中三個物體，其正面（主視圖）上的投影是否都一樣？想一想其俯視圖是否一樣？如何體現其不同？
三個投影面
（四）三視圖
設置一個與正面、水平面垂直的新投影面，叫側面，從左向右正投影，得到一個左視圖。
側面W
左視圖
正面V
水平面H
主視圖
俯視圖
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
將三個互相垂直的投影面的視圖放在同一張圖紙上，得到三視圖。
（四）三視圖
長對正
高平齊
寬相等
A
B
C
D
E
去掉多余的輔助線及平面，得到標準三視圖。
（四）三視圖
長
V 主視圖
W 左視圖
H 俯視圖
寬
長
高
高
寬
長對正
高平齊
寬相等
三個視圖之間的投影規律為：
主視圖和俯視圖都反映了物體的長度，
主視圖和左視圖都反映了物體的高度，
俯視圖和左視圖都反映了物體的寬度，
而且長對正；
而且高平齊；
而且寬相等。
長對正；
高平齊；
寬相等。
圓柱的三視圖
圓柱的三視圖
圓錐的三視圖
圓錐的三視圖
N
S
看不見的線用虛線
選擇主視圖
是主要視圖，應選擇最能反映該組合體形狀特征和位置關系的視圖作為主視圖。
同時兼顧其他兩個視圖虛線盡量少
比較下圖中的A、B、C和D四個方向，沿B向觀察所得視圖較好。
30
18
30
20
主
三視圖的形成及其投影規則
