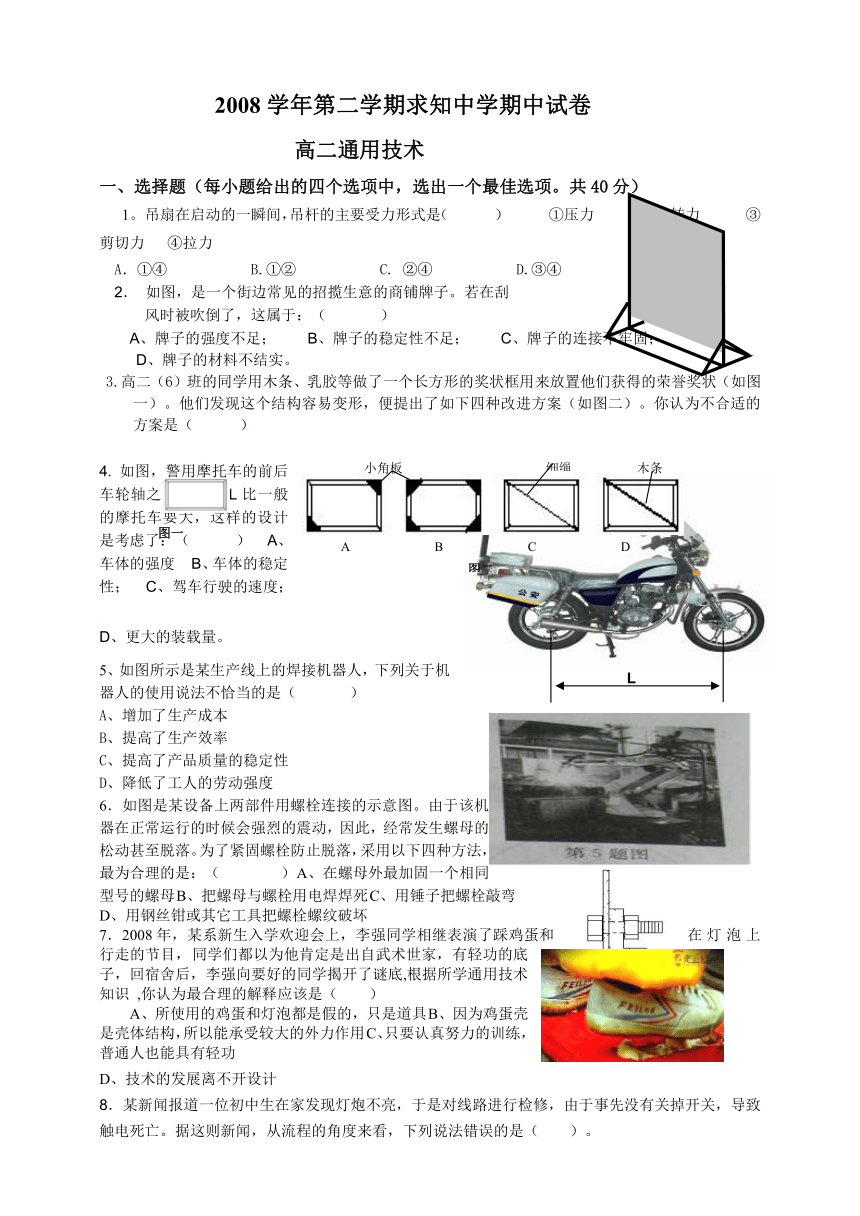

2008學年第二學期求知中學期中試卷
高二通用技術
一、選擇題（每小題給出的四個選項中，選出一個最佳選項。共40分）
1。 吊扇在啟動的一瞬間，吊桿的主要受力形式是（　　　） ①壓力 ②扭轉力 　　③ 剪切力 ④拉力
A．①④ B.①② C. ②④ D.③④
2． 如圖，是一個街邊常見的招攬生意的商鋪牌子。若在刮
風時被吹倒了，這屬于：（ ）
A、牌子的強度不足； B、牌子的穩定性不足； C、牌子的連接不牢固；
D、牌子的材料不結實。
3.高二（6）班的同學用木條、乳膠等做了一個長方形的獎狀框用來放置他們獲得的榮譽獎狀（如圖一）。他們發現這個結構容易變形，便提出了如下四種改進方案（如圖二）。你認為不合適的方案是（　 　）
4. 如圖，警用摩托車的前后車輪軸之間的距離L比一般的摩托車要大，這樣的設計是考慮了：（ ） A、車體的強度 B、車體的穩定性； C、駕車行駛的速度；
D、更大的裝載量。
5、如圖所示是某生產線上的焊接機器人，下列關于機器人的使用說法不恰當的是（ ） ( http: / / www. / uploads / 200903 / 12371656065V9RoK5U.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237171194lYDA3ngg.jpg" \o "點擊查看原圖" \t "_blank )
A、增加了生產成本
B、提高了生產效率
C、提高了產品質量的穩定性
D、降低了工人的勞動強度
6．如圖是某設備上兩部件用螺栓連接的示意圖。由于該機器在正常運行的時候會強烈的震動，因此，經常發生螺母的松動甚至脫落。為了緊固螺栓防止脫落，采用以下四種方法，最為合理的是：（ ）A、在螺母外最加固一個相同型號的螺母B、把螺母與螺栓用電焊焊死C、用錘子把螺栓敲彎
D、用鋼絲鉗或其它工具把螺栓螺紋破壞
7．2008年，某系新生入學歡迎會上，李強同學相繼表演了踩雞蛋和在燈泡上行走的節目，同學們都以為他肯定是出自武術世家，有輕功的底子，回宿舍后，李強向要好的同學揭開了謎底,根據所學通用技術知識 ,你認為最合理的解釋應該是（ ）
A、所使用的雞蛋和燈泡都是假的，只是道具B、因為雞蛋殼是殼體結構，所以能承受較大的外力作用C、只要認真努力的訓練，普通人也能具有輕功
D、技術的發展離不開設計
8．某新聞報道一位初中生在家發現燈炮不亮，于是對線路進行檢修，由于事先沒有關掉開關，導致觸電死亡。據這則新聞，從流程的角度來看，下列說法錯誤的是（ ）。

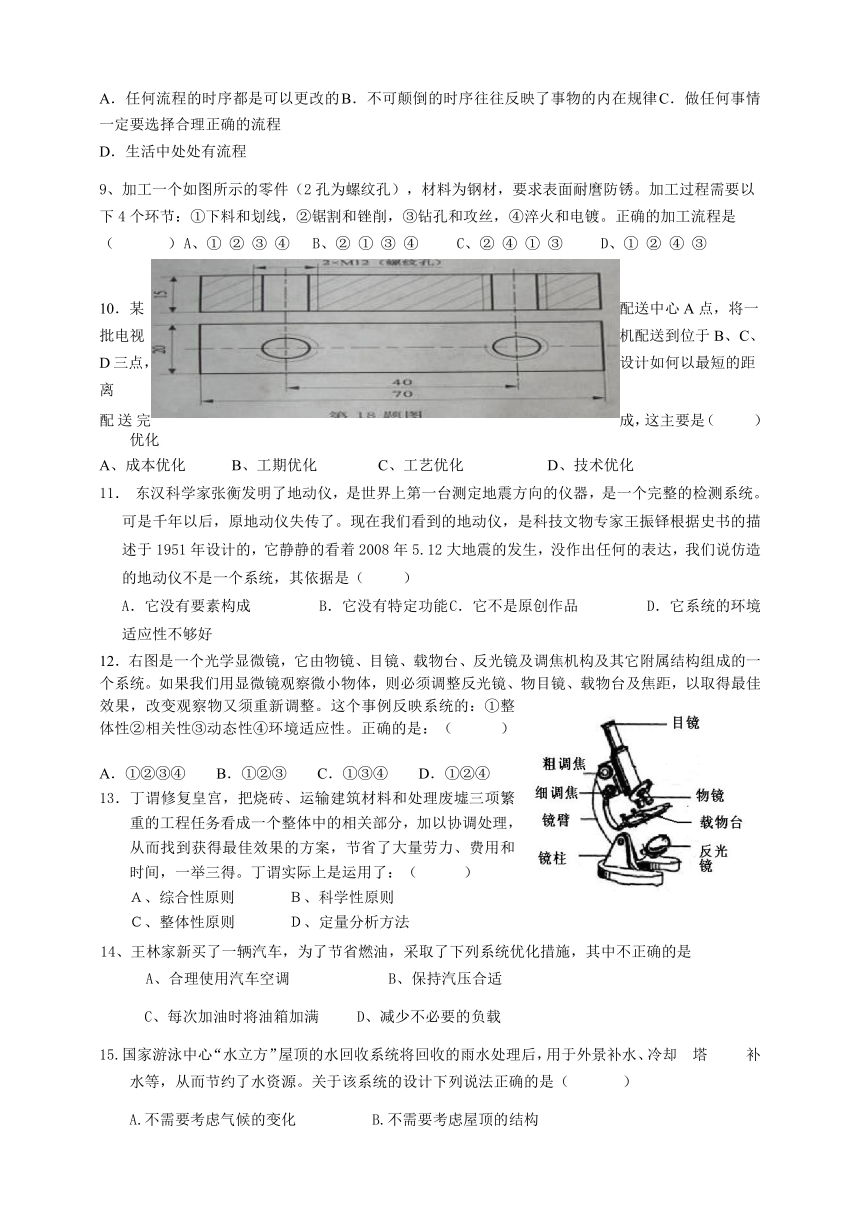

A．任何流程的時序都是可以更改的B．不可顛倒的時序往往反映了事物的內在規律C．做任何事情一定要選擇合理正確的流程
D．生活中處處有流程
9、加工一個如圖所示的零件（2孔為螺紋孔），材料為鋼材，要求表面耐麿防銹。加工過程需要以下4個環節：①下料和劃線，②鋸割和銼削，③鉆孔和攻絲，④淬火和電鍍。正確的加工流程是（ ）A、① ② ③ ④ B、② ① ③ ④ C、② ④ ① ③ D、① ② ④ ③

10．某配送中心A點，將一批電視機配送到位于B、C、D三點，設計如何以最短的距離
配送完成，這主要是（ ）優化
A、成本優化 B、工期優化 C、工藝優化 D、技術優化
11． 東漢科學家張衡發明了地動儀，是世界上第一臺測定地震方向的儀器，是一個完整的檢測系統。可是千年以后，原地動儀失傳了。現在我們看到的地動儀，是科技文物專家王振鐸根據史書的描述于1951年設計的，它靜靜的看著2008年5.12大地震的發生，沒作出任何的表達，我們說仿造的地動儀不是一個系統，其依據是（ ）
A．它沒有要素構成 B．它沒有特定功能C．它不是原創作品 D．它系統的環境適應性不夠好
12．右圖是一個光學顯微鏡，它由物鏡、目鏡、載物臺、反光鏡及調焦機構及其它附屬結構組成的一個系統。如果我們用顯微鏡觀察微小物體，則必須調整反光鏡、物目鏡、載物臺及焦距，以取得最佳效果，改變觀察物又須重新調整。這個事例反映系統的：①整體性②相關性③動態性④環境適應性。正確的是：（ ）
A．①②③④ B．①②③ C．①③④ D．①②④
13．丁謂修復皇宮，把燒磚、運輸建筑材料和處理廢墟三項繁重的工程任務看成一個整體中的相關部分，加以協調處理，從而找到獲得最佳效果的方案，節省了大量勞力、費用和時間，一舉三得。丁謂實際上是運用了：（ ）
Ａ、綜合性原則 Ｂ、科學性原則
Ｃ、整體性原則 Ｄ、定量分析方法
14、王林家新買了一輛汽車，為了節省燃油，采取了下列系統優化措施，其中不正確的是
A、合理使用汽車空調 B、保持汽壓合適
C、每次加油時將油箱加滿 D、減少不必要的負載
15.國家游泳中心“水立方”屋頂的水回收系統將回收的雨水處理后，用于外景補水、冷卻 塔 補水等，從而節約了水資源。關于該系統的設計下列說法正確的是（ ）
A.不需要考慮氣候的變化 B.不需要考慮屋頂的結構
C.只需要考慮雨水這個局部要素 D.考慮了資源的有效利用

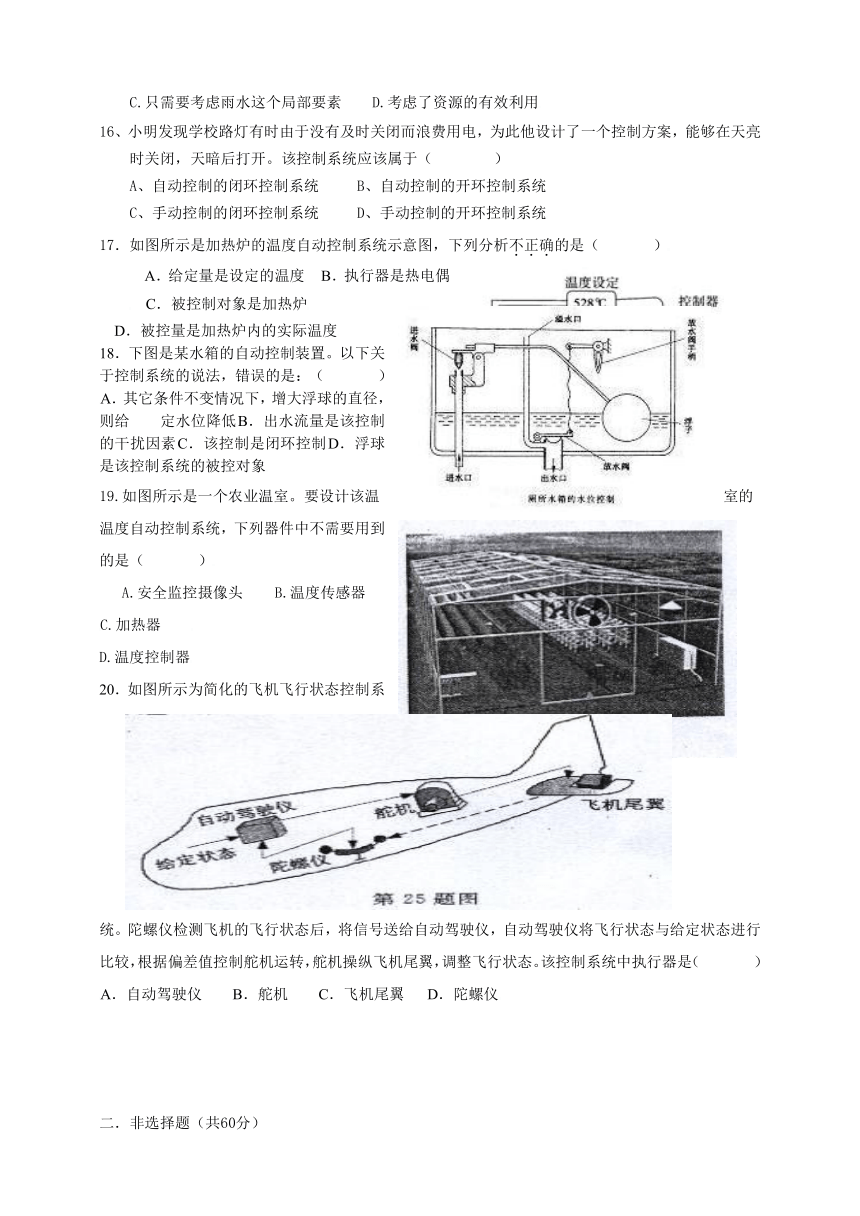

16、小明發現學校路燈有時由于沒有及時關閉而浪費用電，為此他設計了一個控制方案，能夠在天亮時關閉，天暗后打開。該控制系統應該屬于（ ）
A、自動控制的閉環控制系統 B、自動控制的開環控制系統
C、手動控制的閉環控制系統 D、手動控制的開環控制系統
17．如圖所示是加熱爐的溫度自動控制系統示意圖，下列分析不正確的是（ ）
A．給定量是設定的溫度 B．執行器是熱電偶 C．被控制對象是加熱爐
D．被控量是加熱爐內的實際溫度
18．下圖是某水箱的自動控制裝置。以下關于控制系統的說法，錯誤的是：（ ）A．其它條件不變情況下，增大浮球的直徑，則給 定水位降低B．出水流量是該控制的干擾因素C．該控制是閉環控制D．浮球是該控制系統的被控對象
19.如圖所示是一個農業溫室。要設計該溫室的溫度自動控制系統，下列器件中不需要用到的是（ ）
A.安全監控攝像頭 B.溫度傳感器 C.加熱器
D.溫度控制器
20．如圖所示為簡化的飛機飛行狀態控制系統。陀螺儀檢測飛機的飛行狀態后，將信號送給自動駕駛儀，自動駕駛儀將飛行狀態與給定狀態進行比較，根據偏差值控制舵機運轉，舵機操縱飛機尾翼，調整飛行狀態。該控制系統中執行器是（ ）A．自動駕駛儀 B．舵機 C．飛機尾翼 D．陀螺儀
二．非選擇題（共60分）

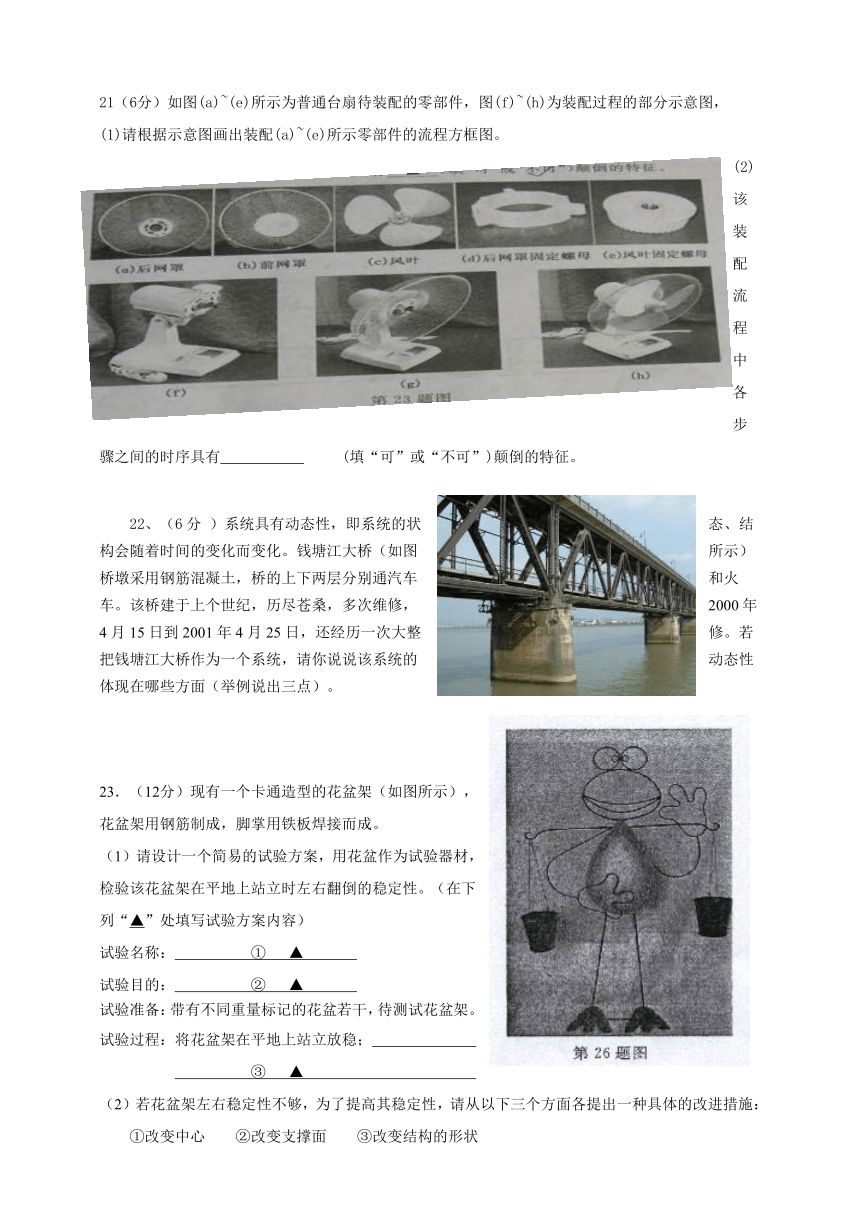

21（6分）如圖(a)~(e)所示為普通臺扇待裝配的零部件，圖(f)~(h)為裝配過程的部分示意圖，
(1)請根據示意圖畫出裝配(a)~(e)所示零部件的流程方框圖。
(2)該裝配流程中各步驟之間的時序具有 (填“可”或“不可”)顛倒的特征。
( http: / / www. / uploads / 200903 / 1237172833b9xocCNO.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165221uP5YBbVM.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164772o5w7BweS.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 12371647190SUJvulK.jpg" \o "點擊查看原圖" \t "_blank ) 22、（6分 ）系統具有動態性，即系統的狀態、結構會隨著時間的變化而變化。錢塘江大橋（如圖所示）橋墩采用鋼筋混凝土，橋的上下兩層分別通汽車和火車。該橋建于上個世紀，歷盡蒼桑，多次維修，2000年4月15日到2001年4月25日，還經歷一次大整修。若把錢塘江大橋作為一個系統，請你說說該系統的動態性體現在哪些方面（舉例說出三點）。
23．（12分）現有一個卡通造型的花盆架（如圖所示），花盆架用鋼筋制成，腳掌用鐵板焊接而成。
（1）請設計一個簡易的試驗方案，用花盆作為試驗器材，檢驗該花盆架在平地上站立時左右翻倒的穩定性。（在下列“▲”處填寫試驗方案內容）
試驗名稱： ① ▲
試驗目的： ② ▲
試驗準備：帶有不同重量標記的花盆若干，待測試花盆架。
試驗過程：將花盆架在平地上站立放穩；
③ ▲
（2）若花盆架左右穩定性不夠，為了提高其穩定性，請從以下三個方面各提出一種具體的改進措施：
①改變中心 ②改變支撐面 ③改變結構的形狀
24．（6分） 李君準備用黃銅加工制作一個簡易小銅錘（由錘頭和錘柄組成，并用螺紋連接），如圖所示（12分）
（銅錘） （錘頭） （錘柄）
（1）制作小銅錘需要那些加工工藝？
（2）這一加工過程需要哪些工具（說出四種）？
（3）編制單人制作小銅錘加工流程，按時序畫出加工流程圖（錘頭和錘柄分別編寫）
25、（7分）傳統列車的動力裝置集中安裝在機車上，在機車后面掛著許多沒有動力裝置的客車車廂。我國新開發的動車組把動力裝置分散安裝在客車車廂上，使其既具有牽引動力，又可以載客，提高了列車的運行速度。如圖所示為經過簡化的列車牽引傳動控制系統示意圖。駕駛員向自動駕駛裝置發出駕駛指令（設定速度），自動駕駛裝置發出信號控制牽引傳動裝置運轉，牽引傳動裝置驅動車輪轉動，從而使列車運行，速度傳感器檢測列車的實際運行速度，并將測得的速度信號發送給自動駕駛裝置與設定的速度進行比較，根據比較偏差值調整列車運行速度。
( http: / / www. / uploads / 200903 / 1237172908WFqJ6Iqk.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164867SlwdfZ2L.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237164839jwjvaZ7L.jpg" \o "點擊查看原圖" \t "_blank )(1)根據上面的示意圖及其描述，在控制系統方框圖中“ ▲ ”處填寫與動車牽引傳動控制系統相對應的內容。
( http: / / www. / uploads / 200903 / 1237172950O8dHNDBg.jpg" \o "點擊查看原圖" \t "_blank ) ( http: / / www. / uploads / 200903 / 1237165254QiBY2TYI.jpg" \o "點擊查看原圖" \t "_blank )(2)速度傳感器將檢測到的動車行駛速度信號傳送給自動駕駛裝置與駕駛指令進行比較的過程稱為 ▲ 。
26.（8分）澳門大橋是一座雙向四車道（中間用欄桿隔離）的現代化大橋，連接了二個島嶼之間的交通，絕大部分居民都居住在A島，工作在B島，早晨上班時汽車大多數從A島向B島行駛，晚上下班時汽車又大多從B島向A島行駛，結果造成早晨A島到B島，晚上B島到A島的單向交通十分擁擠，澳門政府為了解決這個問題，向市民征求意見，最后一個小學六年級的學生的方案被采用了。
你如何解決這個單向的交通擁擠問題？請提出解決這一問題的幾種途徑，并選擇一種最經濟、最有效可行、最容易實現的辦法，運用系統分析方法，分步驟說明你分析思考的過程。
27.（15分） 某同學設計制作了一張如右圖所示的小板凳，制作凳子的木材板的厚度是20mm，桌面和凳腳采用榫接的方式連接。回答下列問題。
（1）請從結構的穩固性的角度去分析這張小板凳設計時存在的缺陷，并提出改進意見。
▲
（2）根據你的改進意見，畫出改進后的小板凳的草圖。
▲
（3）請補充該同學制作小板凳的加工流程圖。
取料　　　……　 　　表面處理
2008學年第二學期求知中學期中試卷
高二通用技術參考答案
一、選擇題（每小題2分，共20小題40分，每題只有1個正確答案）
題號 1 2 3 4 5 6 7 8 9 10
答案 C B C B A A B A A A
題號 11 12 13 14 15 16 17 18 19 20
答案 B B C C D B B D A B
23.（12分）（1）①花盆架穩定性的測試。
②測試花盆架的穩定性。
③依次在左側掛不同重量的花盆，觀察并記錄花盆架是否會翻倒；依次在右側掛不同重量的花盆，觀察并記錄花盆架是否會翻倒。
（2）①降低重心（如增加腳掌的重量、降低花盆架高度、增加花盆吊繩長度）
②增加支撐面積（如增加兩條支撐腳的大小、間距、增加支撐）
③改變結構的形狀（如增加支撐腳、縮短橫梁的長度）
24.（6分）（1）劃線、鋸割、銼削、鉆孔、攻絲、套絲、連接等。
（2）劃針、角尺、手鋸、銼刀、樣沖、臺鉆、臺虎鉗、絲錐、板牙等。
(3) 加工流程圖：
1）錘頭的加工流程：
2）錘柄的加工流程：
3）把錘頭和錘柄裝配起來。
25、（7分）
（1）① 設定速度 ② 自動駕駛裝置 ③ 列車 ④ 實際速度
⑤ 速度傳感器
（2） 反饋
26．（8分）系統分析
1.明確問題，設立目標：解決上下班交通擁擠，要求經濟、容易實現、有可行性
2.收集資料，制定方案：
（1）新建一座大橋 （2）停用私家車，采用公交車上下班
（3）采用活動欄桿，早晨上班A島到B島加寬到三車道，B島到A島縮小到一車道，晚上下班相反
3.分析計算，評價比較：
方案一：投資大、工期長、不可行
方案二：停用私家車不現實，也不可行
方案三：采用活動欄桿，無需投資，并保持現有交通方式，又能解決交通擁擠，方案可行
4.檢驗核實，作出決策：經反復試行，行之有效，最終采用
27.（15分）（1）由于板凳的兩只腳相對之間是獨立的，當板凳承受重力時，容易搖動，從而使凳子不穩，應該用一條加強肋把兩腳連接起來，以增加小板凳的穩定性。為便于操作，可以采用釘接的方式進行連接。（4分）
（2）（6分）
（3）（5分）
　　 　
①斧頭
A B C D
細繩
木條
小角板
圖二
圖一
L
第22題圖
被控量
（ ▲④ ）
被控對象
（ ③ ）
比較器
控制器
（ ▲② ）
執行器
（牽引傳動裝置）
給定量
（ ▲ ① ）
檢測裝置
（▲⑤ ）
下料料事如神
劃線
鋸削
銼削
鉆孔
攻絲
下料
鋸削
銼削
套絲
連接成型
鑿孔
刨削
鋸割
劃線
取料
表面油漆修飾
