會考前的最后一課
（ ）
（ ）
比較器

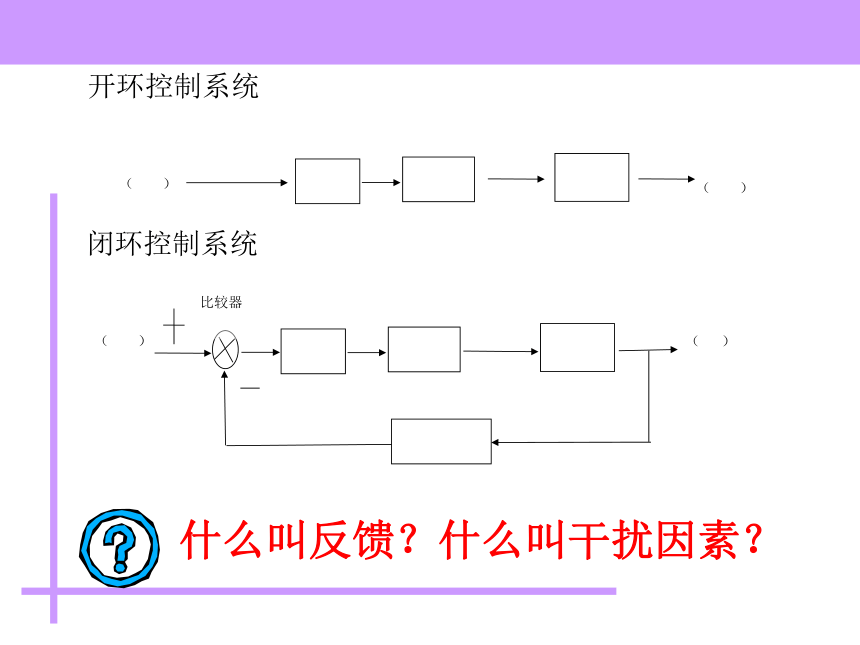

開環控制系統
什么叫反饋？什么叫干擾因素？
閉環控制系統
（ ）
（ ）

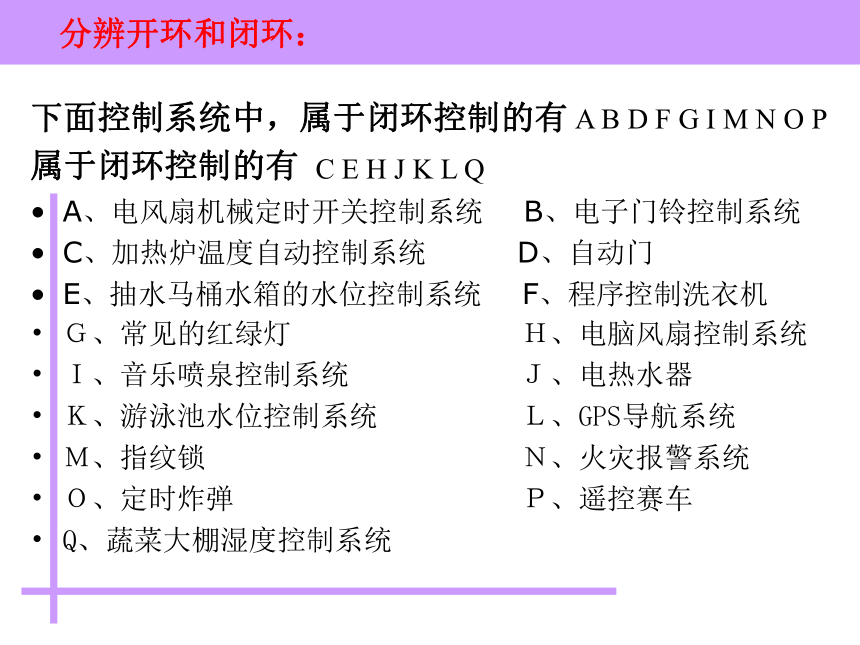

下面控制系統中，屬于閉環控制的有
屬于閉環控制的有
A、電風扇機械定時開關控制系統 B、電子門鈴控制系統
C、加熱爐溫度自動控制系統 D、自動門
E、抽水馬桶水箱的水位控制系統 F、程序控制洗衣機
Ｇ、常見的紅綠燈 　　　　　 Ｈ、電腦風扇控制系統
Ｉ、音樂噴泉控制系統 Ｊ、電熱水器
Ｋ、游泳池水位控制系統 　　　　Ｌ、GPS導航系統
Ｍ、指紋鎖 　　　　　　　 　　Ｎ、火災報警系統
Ｏ、定時炸彈 Ｐ、遙控賽車
Q、蔬菜大棚濕度控制系統
分辨開環和閉環：
A B D F G I M N O P
C E H J K L Q

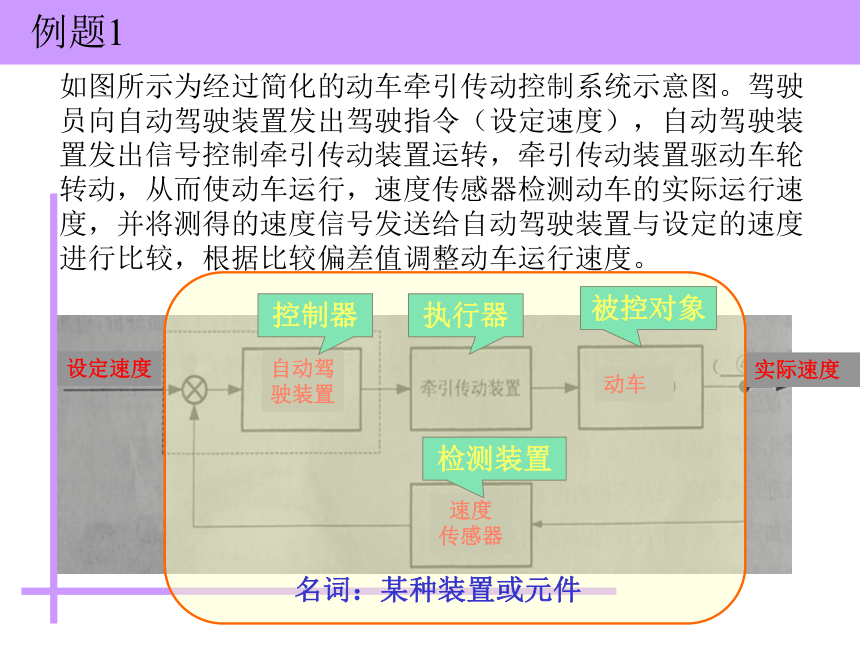

如圖所示為經過簡化的動車牽引傳動控制系統示意圖。駕駛員向自動駕駛裝置發出駕駛指令（設定速度），自動駕駛裝置發出信號控制牽引傳動裝置運轉，牽引傳動裝置驅動車輪轉動，從而使動車運行，速度傳感器檢測動車的實際運行速度，并將測得的速度信號發送給自動駕駛裝置與設定的速度進行比較，根據比較偏差值調整動車運行速度。



設定速度
自動駕
駛裝置
動車
實際速度
速度
傳感器
控制器
執行器
被控對象
檢測裝置
名詞：某種裝置或元件
例題1

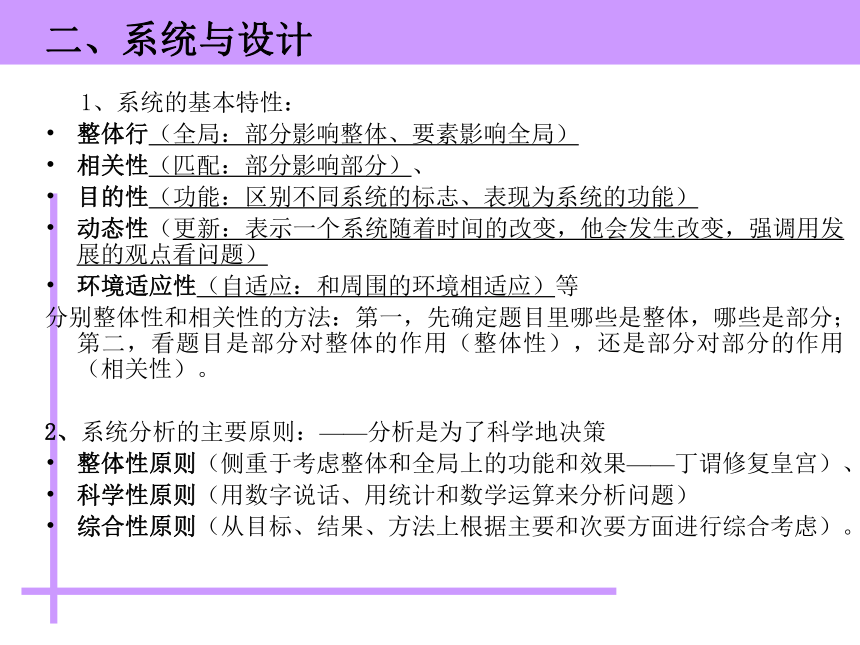

二、系統與設計
1、系統的基本特性：
整體行（全局：部分影響整體、要素影響全局）
相關性（匹配：部分影響部分）、
目的性（功能：區別不同系統的標志、表現為系統的功能）
動態性（更新：表示一個系統隨著時間的改變，他會發生改變，強調用發展的觀點看問題）
環境適應性（自適應：和周圍的環境相適應）等
分別整體性和相關性的方法：第一，先確定題目里哪些是整體，哪些是部分；第二，看題目是部分對整體的作用（整體性），還是部分對部分的作用（相關性）。
2、系統分析的主要原則：——分析是為了科學地決策
整體性原則（側重于考慮整體和全局上的功能和效果——丁謂修復皇宮）、
科學性原則（用數字說話、用統計和數學運算來分析問題）
綜合性原則（從目標、結果、方法上根據主要和次要方面進行綜合考慮）。

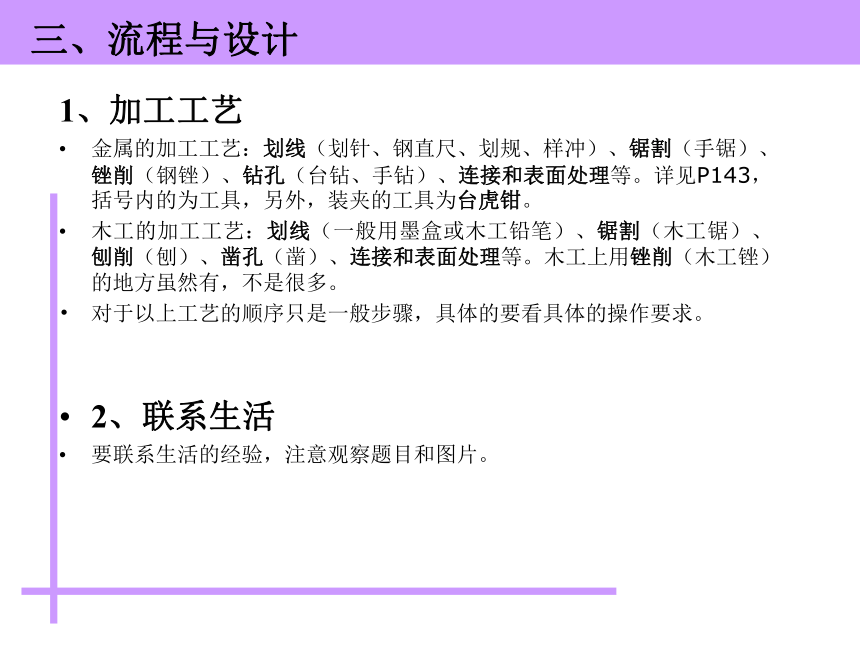

三、流程與設計
1、加工工藝
金屬的加工工藝：劃線（劃針、鋼直尺、劃規、樣沖）、鋸割（手鋸）、銼削（鋼銼）、鉆孔（臺鉆、手鉆）、連接和表面處理等。詳見P143，括號內的為工具，另外，裝夾的工具為臺虎鉗。
木工的加工工藝：劃線（一般用墨盒或木工鉛筆）、鋸割（木工鋸）、刨削（刨）、鑿孔（鑿）、連接和表面處理等。木工上用銼削（木工銼）的地方雖然有，不是很多。
對于以上工藝的順序只是一般步驟，具體的要看具體的操作要求。
2、聯系生活
要聯系生活的經驗，注意觀察題目和圖片。
（二）、穩固結構的探析 穩定性（倒、翻） 強度（倒、塌、斷、裂）
一、結構的穩定性
結構的穩定性—重心位置的高低、支撐面的大小、結構的形狀（重心在接觸面上的投影位置）等。
二、結構的強度
1、 影響結構強度與結構的形狀（三角形結構）、使用的材料、構件之間的連接方式（剛連接和鉸連接）等因素有密切的關系。
四、結構與設計
五、設計分析
1、對一個產品進行設計分析
設計任何產品都應綜合考慮物、人、環境三個方面。所以，如果就是讓你對某一產品進行設計分析的時候，主要考慮物（功能、材料、結構）、人（什么樣的人群使用，他們有什么特點）、環境（設計的產品在什么環境下使用）這幾個方面；
2、就某一方面進行設計分析
比如從穩定性的方面進行設計分析，那么就調用相關方面的知識，并結合具體的產品：為了提高穩定性，可以將物體的底座設計的大一點（增大支撐面積），高度低一點（降低重心）等方面，在分析的時候也一定要和所分析的物體相結合。如果是從強度方面進行設計分析，道理也是一樣的，調用影響強度因素的知識，再和具體的問題相結合。
六、設計的一般過程
1、 發現和明確問題
2、 制定設計方案：
收集信息→設計分析→方案構思→方案呈現→方案篩選
3、 制作模型或原型
4、 測試、評估及優化
5、產品的使用和維護
七、設計的評價
1、人機關系的目標（4點）
2、如何合理的人機關系（4點）
3、設計的一般原則（7點）
4、強度和穩定性（2點）
八、技術的性質
1、技術與科學的區別
技術：發明、產品、能申請專利，如研制藥品
科學：發現、定理定律、不能申請專利，如南極的科學考察
2、技術的性質
目的性：實現的功能
創新性：技術發明和技術革新
綜合性：綜合多個學科的知識
兩面性：有好有壞
專利性 ：申請專利的步驟
3、技術與設計的關系
要先分清是技術對設計的關系還是設計對技術的關系！！！
4、標準件
有連接件（螺絲、螺帽）、緊固件、軸承、型材等，他們可以實現通用通換，降低成本，提高效率。但是不可能造的很有個性。
九、技術語言
1、技術圖樣——標準、規范、用于加工
三視圖：正投影——光線平行且垂直投影面
機械加工圖
電子線路圖
建筑施工圖
正等軸測圖
2、草圖
3、剖視圖
剖視圖
剖面線與水平線成45或135角，間距均勻
作用：呈現零件的內部或后面等一些不可見的結構。
軸承座 材料 比例 數量
HT15-33 1:4 1
制圖 張三 08.12.5 　　甌海二高
審核 李四 08.12.16
30
61
75
三視圖及尺寸標注
必要的其他視圖
技術要求
1、鑄件需經時效處理、消除內應力。
2、外表面清理干凈。
機械加工圖
標題欄和文字說明
十、重中之重
1、題目一定要看清楚！
2、不管什么原因，題目一定不能空著！
3、注意答題規范，不寫錯別字！
4、字跡清晰，不潦草！！！
