技術與設計2
第一章 結構與設計
第1節 初識結構
山東省濟南第二中學
制作：艾蕾

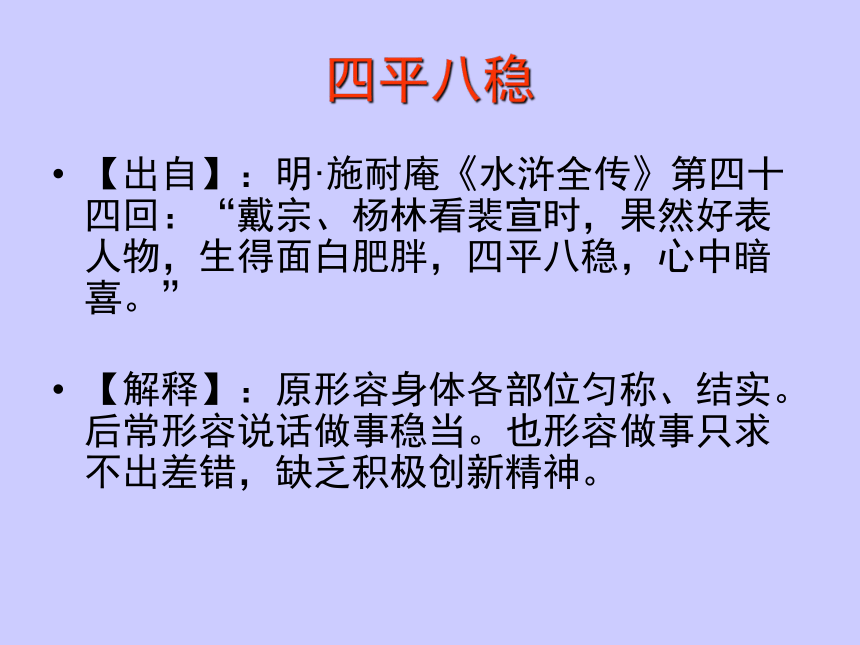

四平八穩
【出自】：明·施耐庵《水滸全傳》第四十四回：“戴宗、楊林看裴宣時，果然好表人物，生得面白肥胖，四平八穩，心中暗喜。”
【解釋】：原形容身體各部位勻稱、結實。后常形容說話做事穩當。也形容做事只求不出差錯，缺乏積極創新精神。

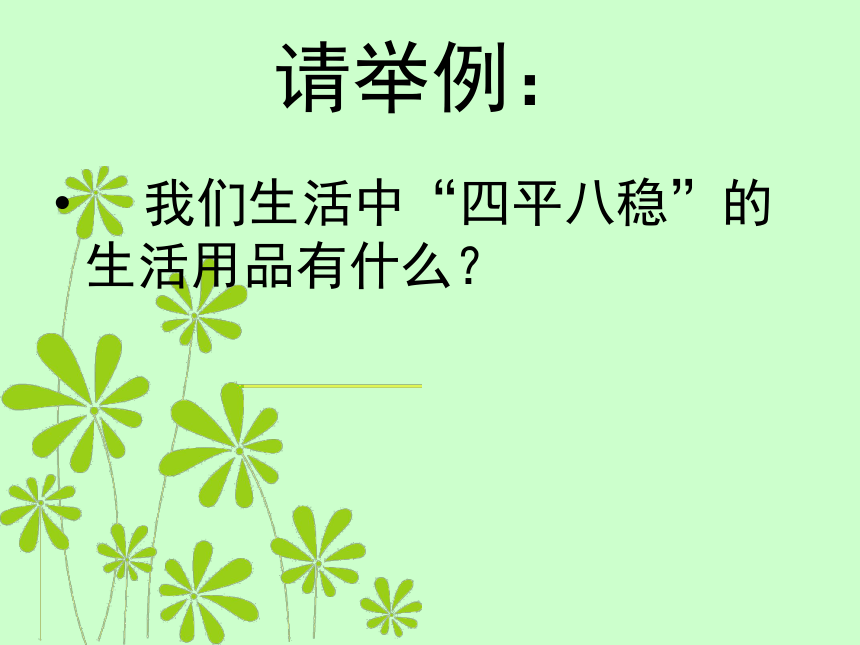

請舉例：
我們生活中“四平八穩”的生活用品有什么？

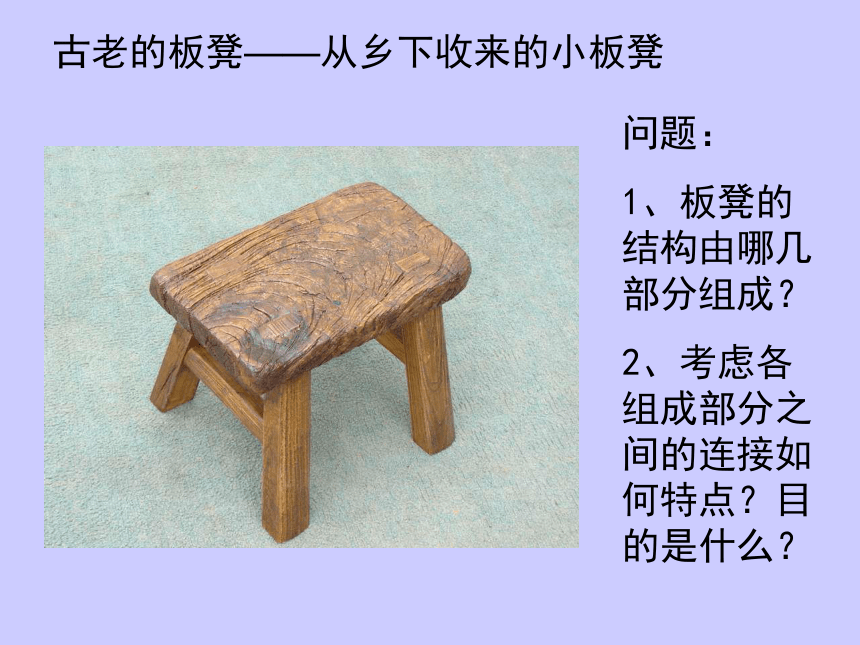

古老的板凳——從鄉下收來的小板凳
問題：
1、板凳的結構由哪幾部分組成？
2、考慮各組成部分之間的連接如何特點？目的是什么？

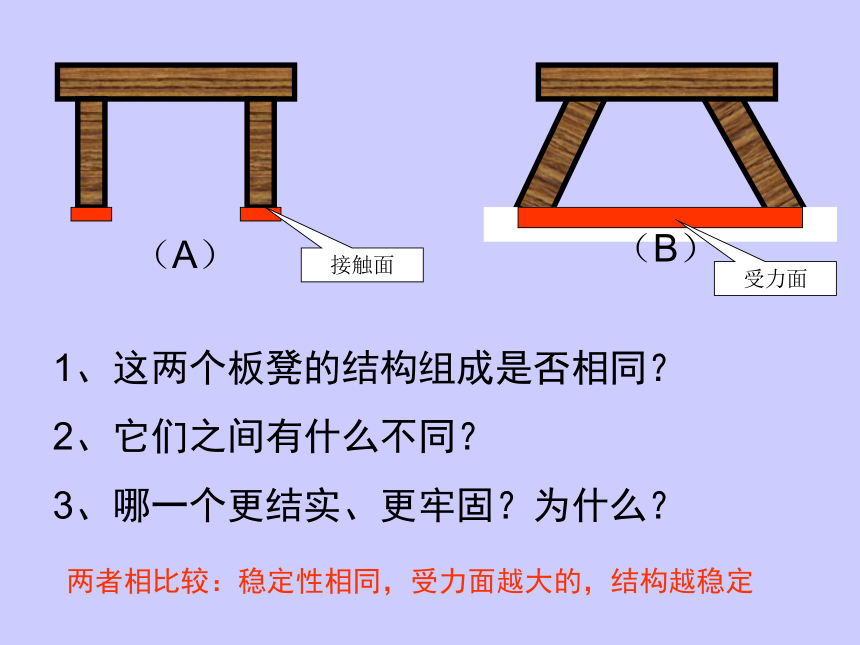

1、這兩個板凳的結構組成是否相同？
2、它們之間有什么不同？
3、哪一個更結實、更牢固？為什么？
（A）
（B）
接觸面
受力面
兩者相比較：穩定性相同，受力面越大的，結構越穩定

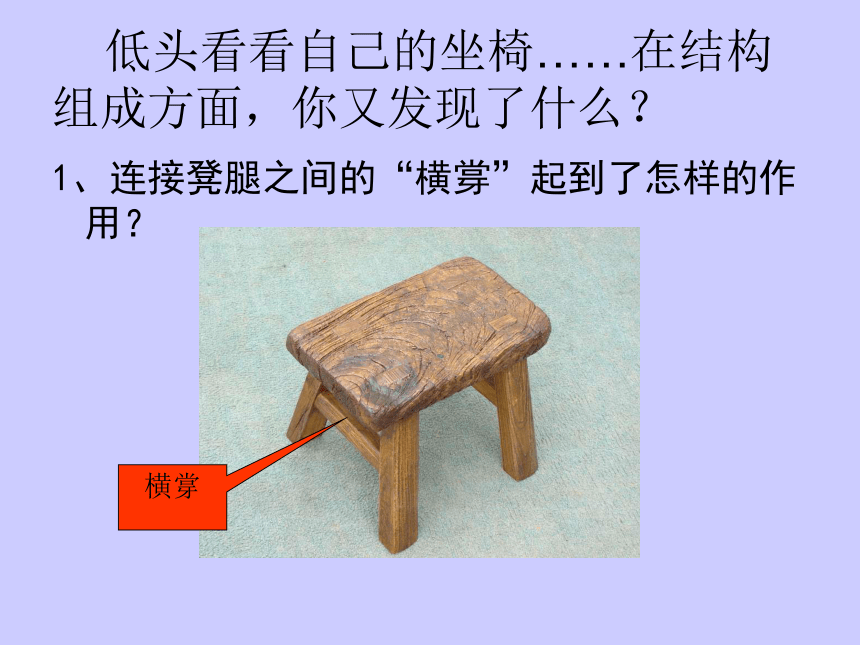

低頭看看自己的坐椅……在結構組成方面，你又發現了什么？
1、連接凳腿之間的“橫牚”起到了怎樣的作用？
橫牚

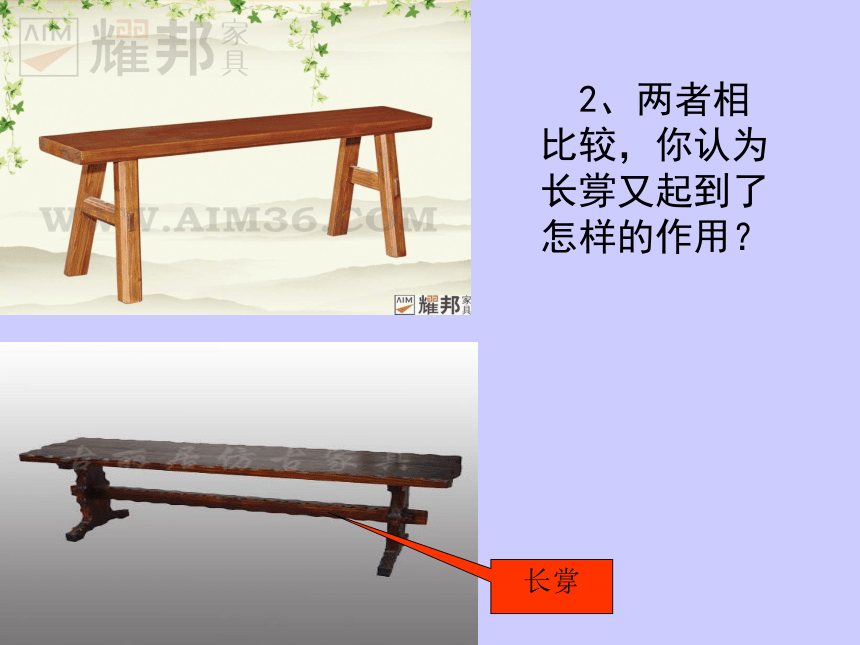

2、兩者相比較，你認為長牚又起到了怎樣的作用？
長牚
（A）
（B）
（C）

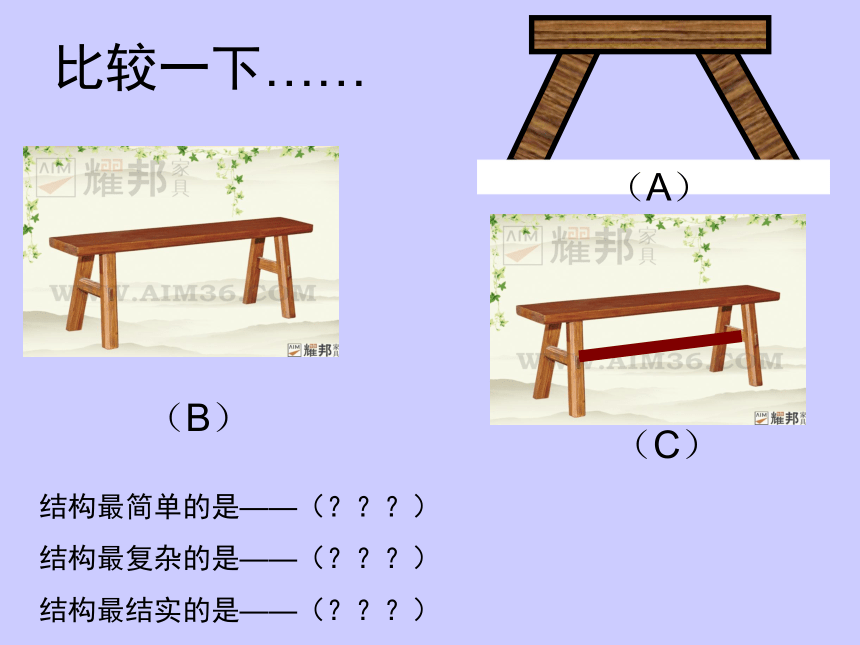

比較一下……
結構最簡單的是——（？？？）
結構最復雜的是——（？？？）
結構最結實的是——（？？？）

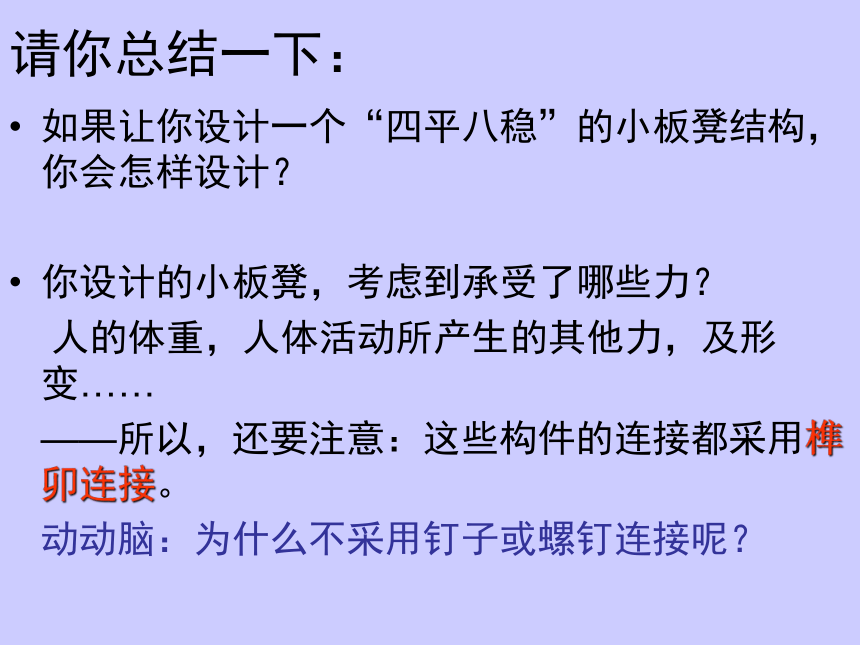

請你總結一下：
如果讓你設計一個“四平八穩”的小板凳結構，你會怎樣設計？
你設計的小板凳，考慮到承受了哪些力？
人的體重，人體活動所產生的其他力，及形變……
——所以，還要注意：這些構件的連接都采用榫卯連接。
動動腦：為什么不采用釘子或螺釘連接呢？

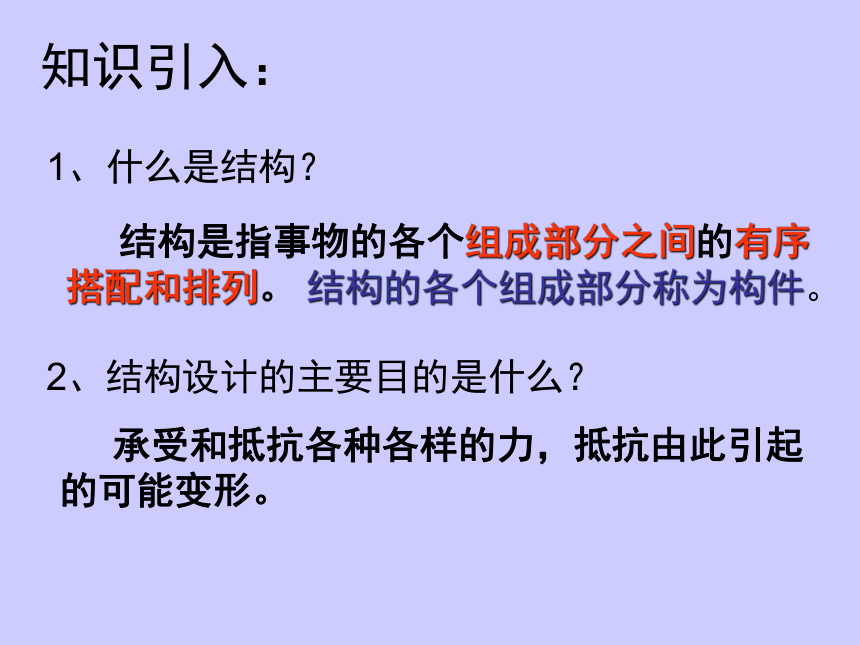

知識引入：
結構是指事物的各個組成部分之間的有序搭配和排列。 結構的各個組成部分稱為構件。
1、什么是結構？
2、結構設計的主要目的是什么？
承受和抵抗各種各樣的力，抵抗由此引起的可能變形。

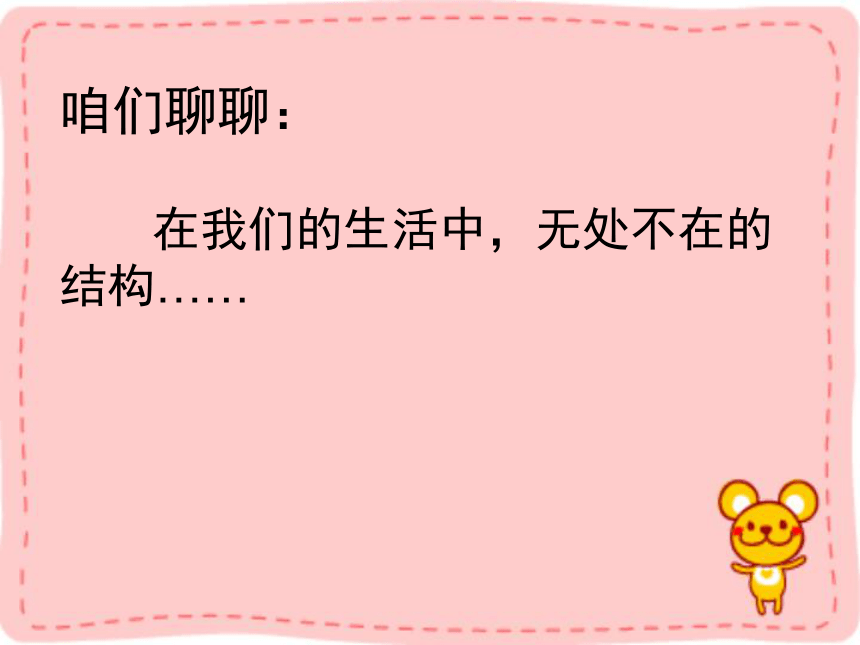

咱們聊聊：

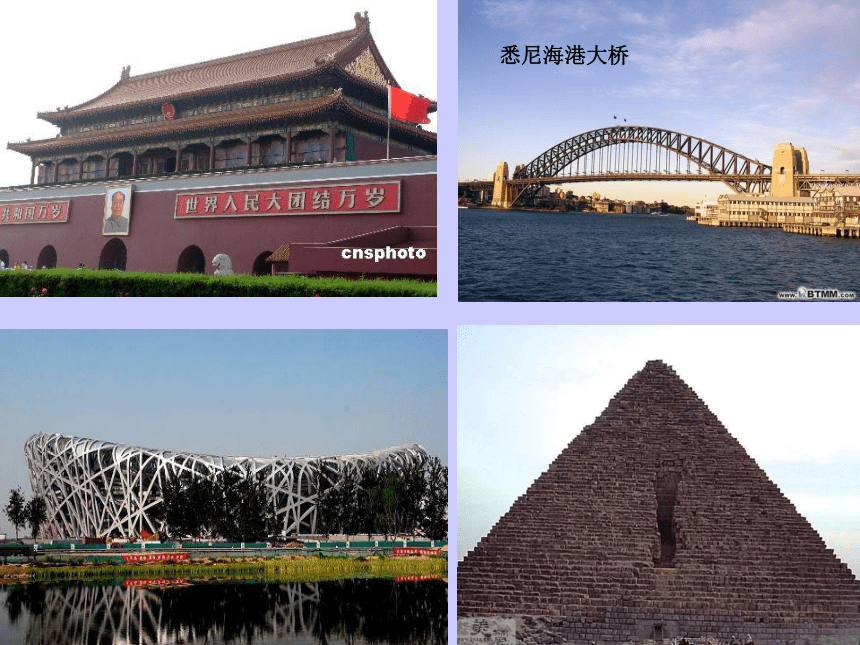

在我們的生活中，無處不在的結構……
悉尼海港大橋
結構的功能——
請你也來試一試：設計一個簡單的結構構造
工地上的重物，要從一個地方搬運到另一個地方，請你用電動機、吊繩、滑輪設計一個搬運工具……
比較臺燈：你會選擇哪一款？
蛇皮管的優點：能任意彎曲到人們期望的程度，且不會反彈。你想過這是為什么嗎？它為什么會這樣神奇呢？
蛇皮管——軟金屬管
蛇皮管原理：全封閉的彈簧，彈簧原理
蛇皮管的螺紋狀結構，可以產生變形，以適應功能要求。 蛇皮管按材料分為塑料蛇皮管和金屬蛇皮管。 它的原理很簡單就是自身的變形，包括長度、直徑、彎曲度等。
那么，你認為結構的功能是什么呢？
結構是可承受一定力的架構形態。結構是為了承受力和抵抗變形——結構的本質。
想一想頭盔為什么設計為圓弧形，而不是長方題或是多面體？
殼體結構
我們來把結構分分類吧——
實體結構
殼體結構
框架結構
根據圖例，請說明它們各自的特點是什么？
來，試驗一下你的慧眼……看看它們都是什么類型的結構？
來，試驗一下你的慧眼……看看它們都是什么類型的結構？
1、實體結構：受力情況：力承受分布在整個體積中，如大壩、實心墻、實體物
特征：幾何外形簡單，通常有桿（柱）、板、體之分
從力學的架構和形態考慮，3種類型：
請你舉例：……
問：你認為板凳是實體結構嗎？為什么？
（P7頁閱讀材料）
2、框架結構：由梁，柱，桿，管等組成
特征：幾何外形較復雜，能承受垂直和水平菏載
請你舉例：……
3、殼體結構
特征：殼體內空，受力合理，形態穩定。
請你舉例：……
來，繼續試驗一下你的慧眼……看看它們都是什么類型的結構？
來，繼續試驗一下你的慧眼……看看它們都是什么類型的結構？
來，繼續試驗一下你的慧眼……看看它們都是什么類型的結構？
中國國家大劇院
來，繼續試驗一下你的慧眼……看看它們都是什么類型的結構？
來，繼續試驗一下你的慧眼……看看它們都是什么類型的結構？
課外讀物
無限啟示——
來，開啟你智慧的大門吧……
瑞士的工程師喬治 德梅斯特拉爾酷愛郊游與打獵。1948年秋季的某天打獵回來，發現衣服上粘著一些蒼耳的種子。若要除去這些蒼耳 的種子是非常麻煩的事，這引起了他的極大興趣，他便從衣服上取下一顆種子在放大鏡下仔細觀察，發現在種子上的芒毛有一個個小鉤子，正是這些小鉤子抓住了衣服上的紗線。由此他突發奇想，如果能在帶子上也產生這些類似的小鉤子，它不就也可以使布帶相互搭接代替鈕扣和拉鏈了嗎？在鬼針草種子的啟示下，他經過8年的精心研究，于1956年終于設計了定型的產品，宣告了尼龍搭扣帶的誕生
一個善于捕捉靈感的人一定善于創造
蒼耳籽遍及全球，粘上草籽者也一定不在少數，然而只有喬治才獲得成功，并成為億萬富翁。
創造的靈感何在？其實就在你的身旁。
馬上行動
　　生產生活中還有哪些產品的結構是受到自然界事物結構的啟發而設計的？
蜂巢由一個個排列整齊的六棱柱形小蜂房組成，每個小蜂房的底部由3個相同的菱形組成，這些結構與近代數學家精確計算出來的——菱形鈍角109。28’，銳角70。32’完全相同，是最節省材料的結構，且容量大、極堅固，令許多專家贊嘆不止。人們仿其構造用各種材料制成蜂巢式夾層結構板，強度大、重量輕、不易傳導聲和熱，是建筑及制造航天飛機、宇宙飛船、人造衛星等的理想材料。被應用于飛機的羽翼以及人造衛星的機壁 還有益于隔音和隔熱。因此，現在的航天飛機、人造衛星、宇宙飛船在內部大量采用蜂窩結構，衛星的外殼也幾乎全部是蜂窩結構。
鷹眼與導彈跟蹤系統
鷹眼有兩個中央凹：正中央凹和側中央凹，它們分布在眼睛的不同區域。正中央凹能敏銳地發現前側視野里的物體；側中央凹則能發現鷹頭前面的物體。 在鷹頭的前方有最敏銳的雙眼視覺區，使左右二眼的兩個側中央凹的視野交疊在一起，這樣，鷹眼的視野便近似于球形，所以鷹能看到非常寬廣的地域。 科學家們經過對鷹眼的研究，發現鷹是用低分辨率、寬視野的部分（視網膜外周） 搜索目標，而高分辨率、窄視野的部分（視網膜中央）是用于仔細觀察已經發現的目標。假如我們模仿鷹眼制造出一種“鷹眼導彈”，它就能像鷹一樣自動尋找和識別打擊目標，并能自動跟蹤目標直到攻擊成功為止。
1、狩獵者從灌木叢走過，褲子沾滿了令人討厭的蒼耳子。仔細觀察蒼耳子，它的表面布滿了許多小刺，每根刺上都有細細的倒鉤，碰到纖維的衣物，便粘在上面。瑞士的喬爾吉·朵青斯經過8年的研究，根據蒼耳子的結構發明了（ ）
A、拉鏈 B、尼龍搭扣 C、魚 D、飛機
2、分析下列物體的結構類型，哪個屬于實體結構。（ ） A．電燈泡 B．乒乓球 C．橡皮檫 D．籃球
練習題：考驗?zāi)愕臅r候到了，不要答錯哦
5、我們所用的板凳屬于（ ）結構。
A、實心結構 B、框架結構
C、空心結構 D、殼體結構
3、分析下列物體的結構類型，判斷哪個不屬于殼體結構。（ ） A、西瓜 B、圓形陶瓷飾品 C、貝類 D、金字塔
4、一個較復雜的結構由許多不同的部分組成，這些組成部分通常稱為 。如自行車的車輪、氣門等。
物體結構 實體結構 框架結構 殼體結構 組合結構 受力特點
柵欄
圓形陶瓷裝飾品
冰山
高層建筑的穹頂
鋼化玻璃鍋蓋
竹排
汽車外殼
人的頭蓋骨
古羅馬斗獸場
√
√
√
√
√
√
√
√
√
▲
▲
▲
▲
▲
本節課小結：
生活中，無處不在的結構……
結構是指事物的各個組成部分之間的有序搭配和排列——結構的各個組成部分稱為構件。
結構是為了承受力和抵抗變形——結構的本質。
結構類型：實體結構、框架結構、殼體結構
有的產品結構是受到自然界事物結構的啟發而設計的。
請你對這節課做一個總結、回顧
謝謝！再見！
“娛樂休閑”頻道
看新聞，說時事
題外話：天災？人禍？生態的報復
2007年6月，三峽水庫泄洪,洞庭湖水位上漲,上億只老鼠殺上湖堤，它們四處打洞，嚴重威脅湖南省22個縣市區沿湖防洪大堤和近800萬畝稻田。
據粗略統計，從6月21日-24日，災區共捕殺90多噸老鼠約225萬只
你來說說鼠穴對實體結構湖堤的危害……
