第二節 三視圖及其畫法
（一）
授課人：王程

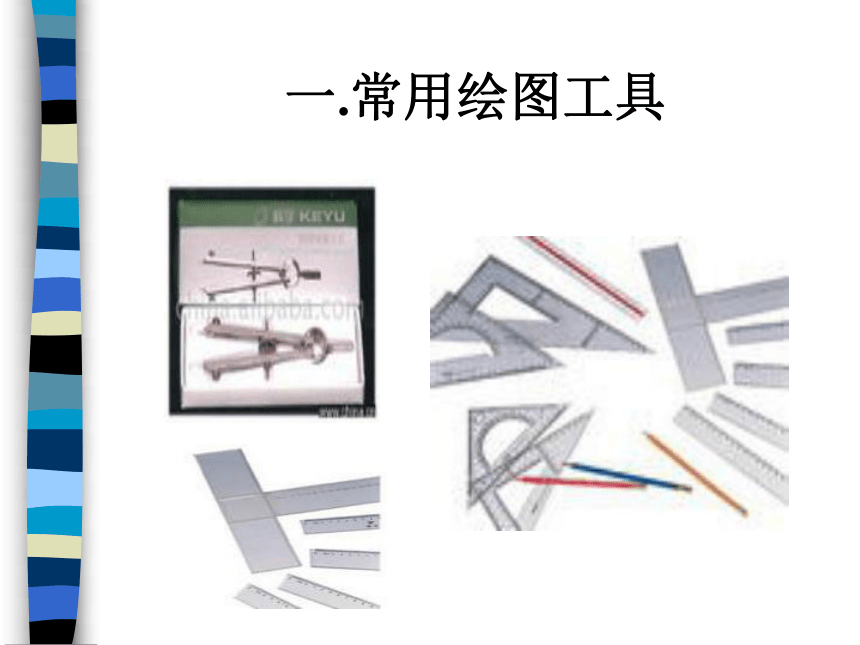

一.常用繪圖工具
一.常用繪圖工具

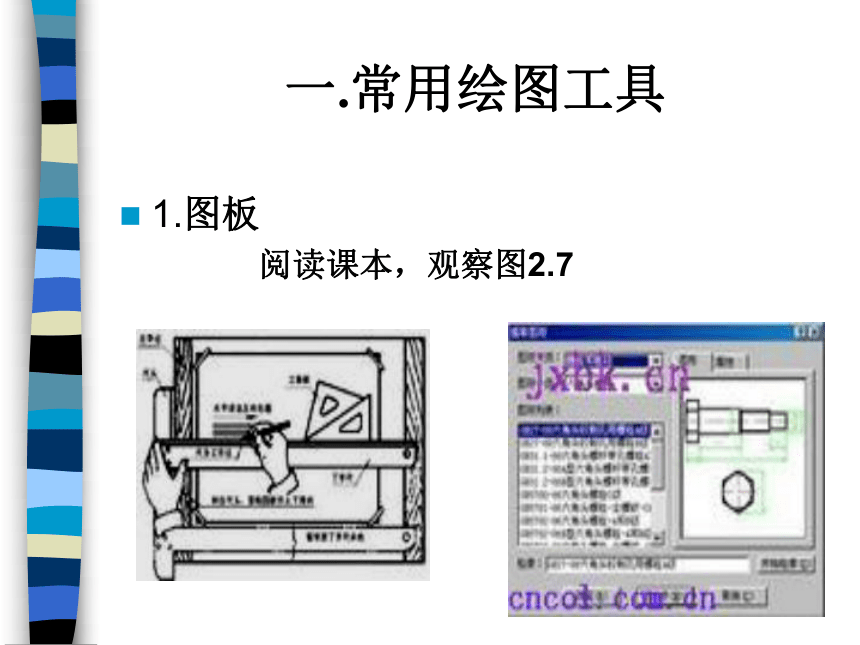

1.圖板
閱讀課本，觀察圖2.7

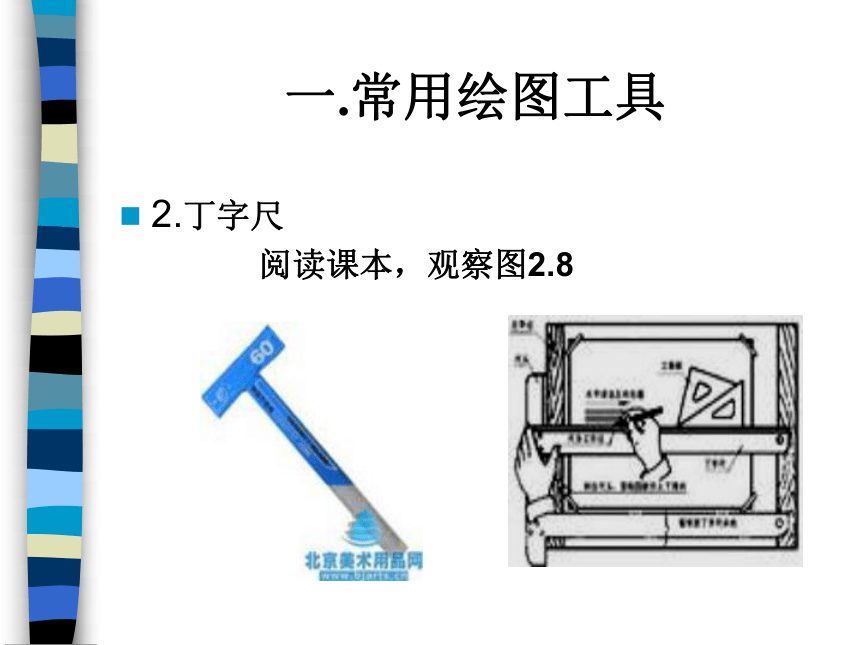

一.常用繪圖工具
2.丁字尺
閱讀課本，觀察圖2.8
一.常用繪圖工具

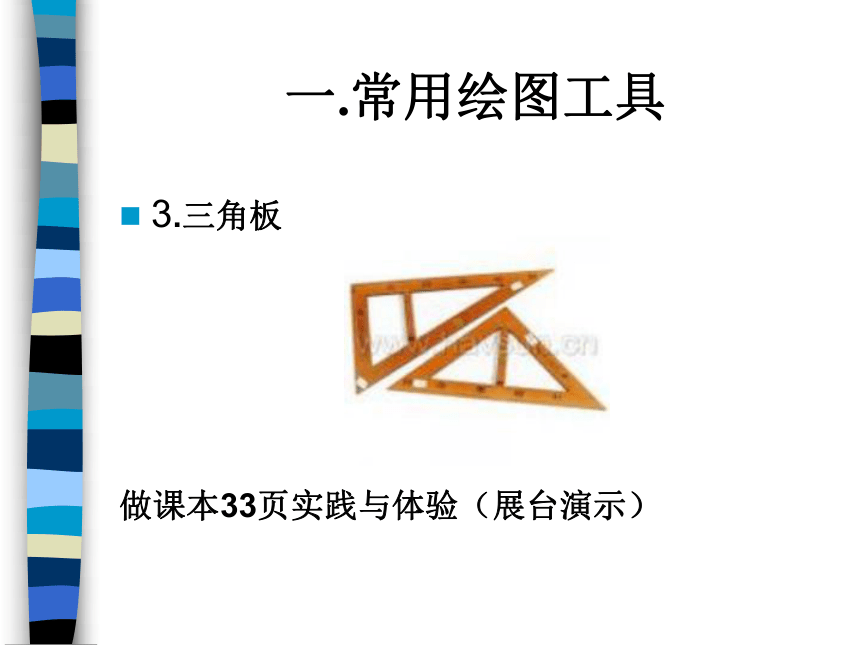

3.三角板
做課本33頁實踐與體驗（展臺演示）
一.常用繪圖工具

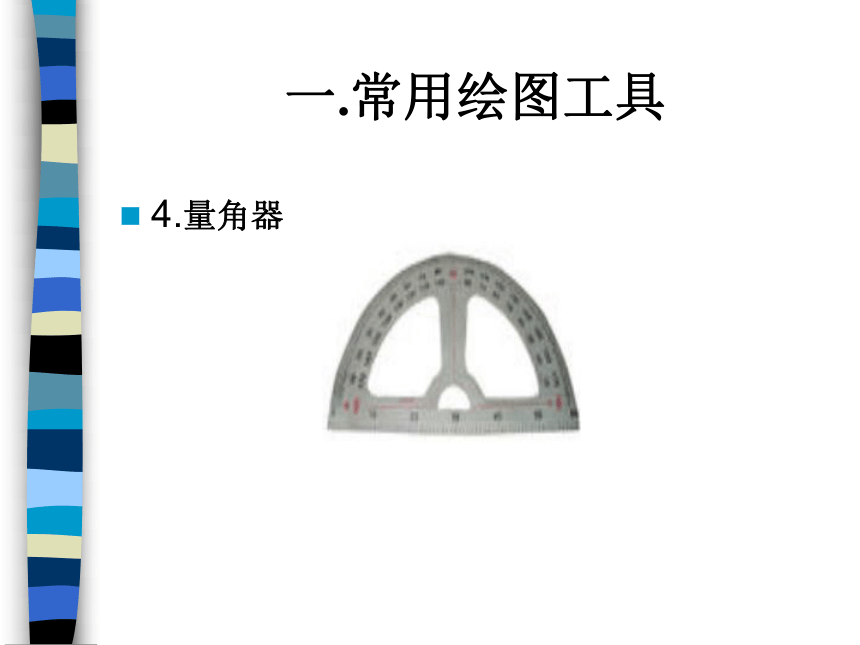

4.量角器
一.常用繪圖工具

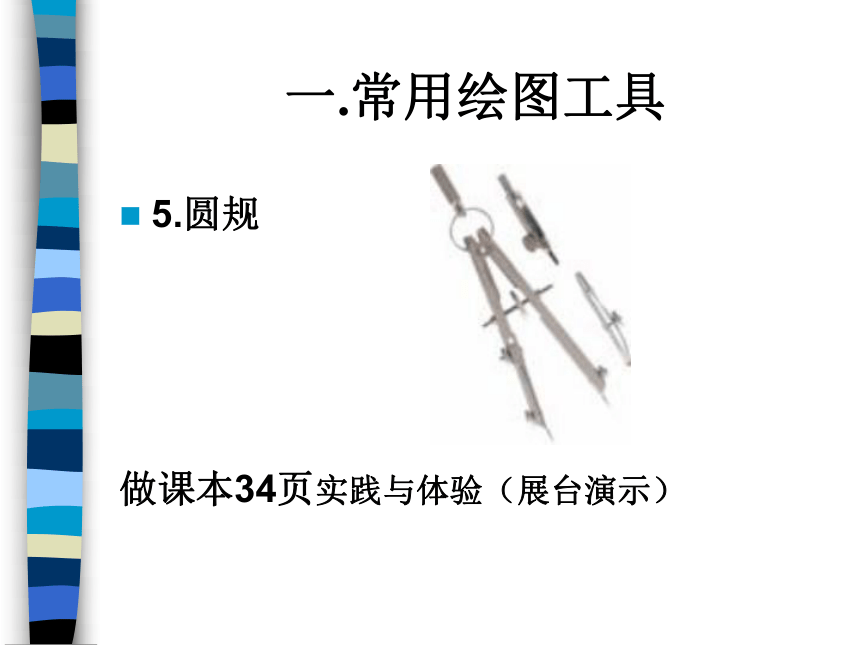

5.圓規
做課本34頁實踐與體驗（展臺演示）
一.常用繪圖工具

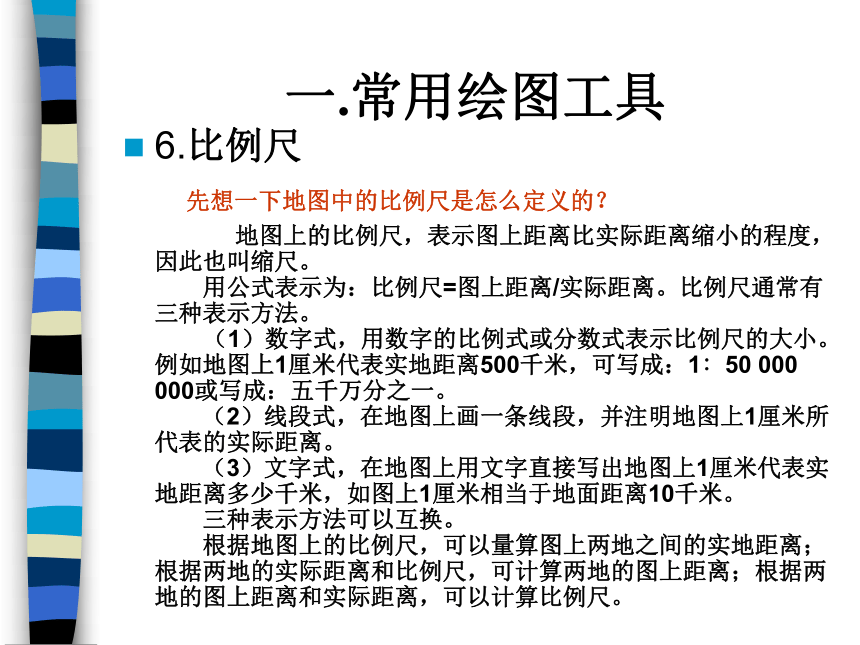

6.比例尺
先想一下地圖中的比例尺是怎么定義的？
地圖上的比例尺，表示圖上距離比實際距離縮小的程度，因此也叫縮尺。 　　用公式表示為：比例尺=圖上距離/實際距離。比例尺通常有三種表示方法。 　　（1）數字式，用數字的比例式或分數式表示比例尺的大小。例如地圖上1厘米代表實地距離500千米，可寫成：1∶50 000 000或寫成：五千萬分之一。 　　（2）線段式，在地圖上畫一條線段，并注明地圖上1厘米所代表的實際距離。 　　（3）文字式，在地圖上用文字直接寫出地圖上1厘米代表實地距離多少千米，如圖上1厘米相當于地面距離10千米。 　　三種表示方法可以互換。 　　根據地圖上的比例尺，可以量算圖上兩地之間的實地距離；根據兩地的實際距離和比例尺，可計算兩地的圖上距離；根據兩地的圖上距離和實際距離，可以計算比例尺。
三棱比例尺（展臺），了解國家縮放比例

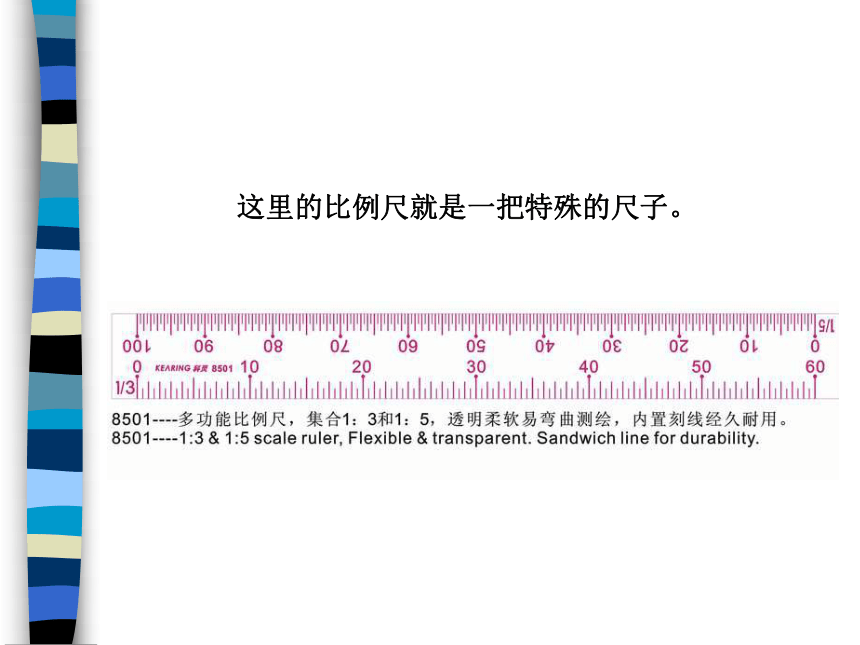

這里的比例尺就是一把特殊的尺子。
一.常用繪圖工具
7.繪圖鉛筆
閱讀課本了解鉛筆的分類，運筆及削法。
H代表硬度，B代表軟度。所謂軟硬度就是鉛筆在紙上劃的痕跡的顏色深度，鉛筆鉛芯越硬，畫出來的顏色越淺，削尖的筆芯也不易磨平，硬度表示單位H前面的數字越大表示越硬，比如H、2H、3H等，在這里3H畫出來的顏色最淺，適合畫細線，但紙也容易畫壞。軟度則相反，鉛芯越軟顏色越深，適合畫粗線，但筆尖易磨平，如B、2B、3B、……。HB的鉛筆軟硬度適中，適合日常寫字之類用途。繪畫中常用2B鉛筆打底稿，H一類在制圖中應用較多，但也有用到B一類的時候，主要是根據需要而定。 鉛筆越軟畫出來的圖越容易掉鉛粉，不易保存，所以不少畫家在畫完鉛筆素描后常常給作品噴上一層專用制劑以使鉛粉不易掉落、易保存。有人用美發用的發膠噴上后也得到了很好的保護效果。
一.常用繪圖工具
8.其他
削筆刀，橡皮，膠帶紙等
二.投影理論
（利用投影燈）
手影表演和皮影戲運用的是什么原理呢？
投影
在工程上，將物體按一定規則投射到某平面上所得到的圖形即為投影。形成投影所用的方法為投影法。
（1）中心投影法
過一個投影中心（點光源）將物體投影到某平面上的方法。
利用展臺圖2.17，利用投影燈
（二）平行投影法
把光源移到無限遠處，用平行光將物體投影到某平面上的方法。
　　　　


??正投影在空間平面平行于投影面時能正確地表達平面的真實形狀和大小，作圖方便，在工程上廣泛運用，在后續的學習中，若不加說明，物體投影均指正投影。
根據投射線與投影面是否垂直，平行投影法可分為兩種：
1.正投影：投射線垂直于投影面時的投影
2.斜投影：投射線傾斜于投影面時的投影
　　　　
（三）平行投影中的正投影法
光線與投影面垂直時，為正投影法。
利用實物感受正投影的特點
正投影法的特點
1.線或面平行于投影面時，其投影反映實際長度或實際形狀。
2.線或面垂直于投影面時，其投影聚集為一點或一條直線。
3.線或面傾斜于投影面時，其投影不反映形狀而呈現為類似形。
作業：復習初中數學課本中三視圖的相關內容
