第三節 識讀技術圖
主講：王程

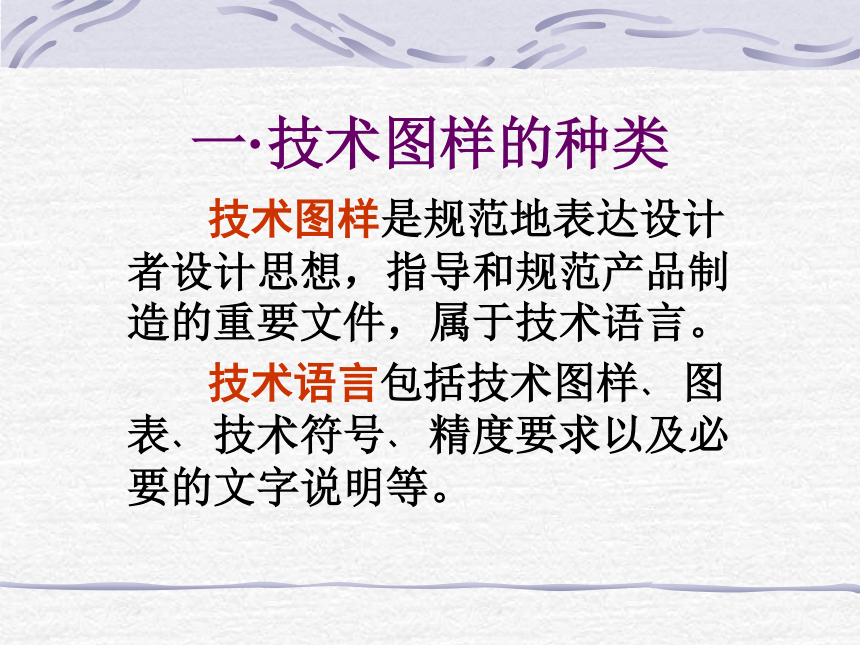

一·技術圖樣的種類
技術圖樣是規范地表達設計者設計思想，指導和規范產品制造的重要文件，屬于技術語言。
技術語言包括技術圖樣﹑圖表﹑技術符號﹑精度要求以及必要的文字說明等。

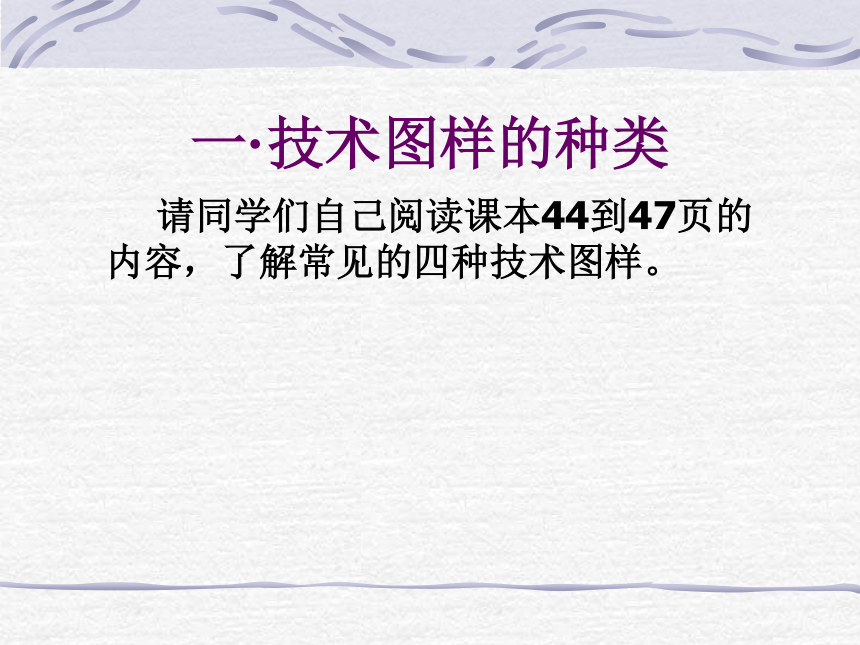

一·技術圖樣的種類
請同學們自己閱讀課本44到47頁的內容，了解常見的四種技術圖樣。

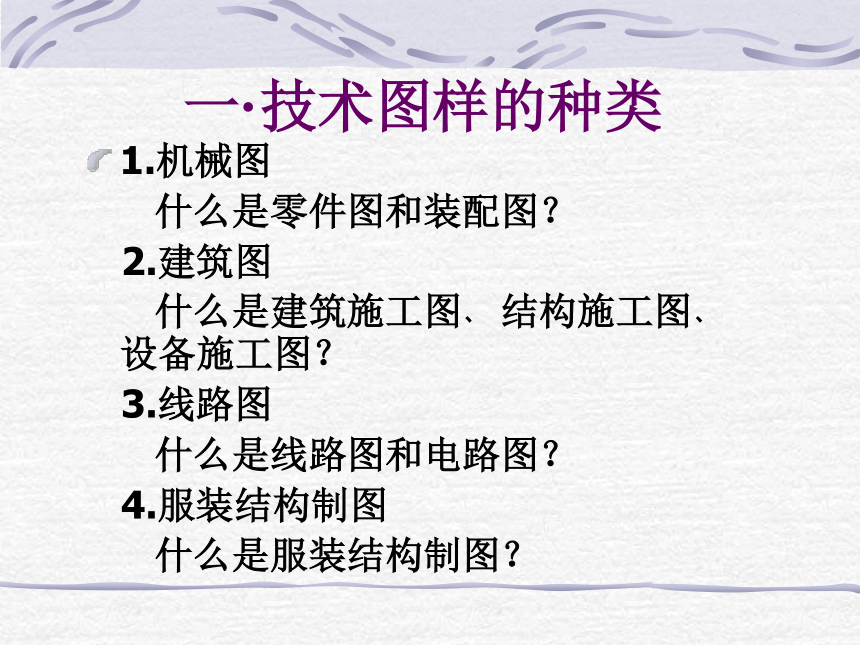

一·技術圖樣的種類
1.機械圖
什么是零件圖和裝配圖？
2.建筑圖
什么是建筑施工圖﹑結構施工圖﹑設備施工圖？
3.線路圖
什么是線路圖和電路圖？
4.服裝結構制圖
什么是服裝結構制圖？

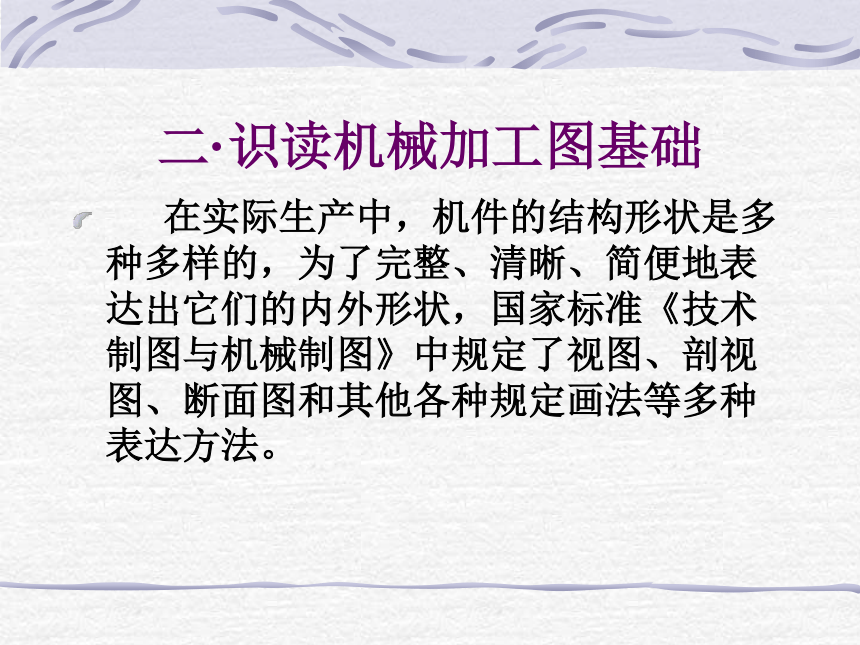

二·識讀機械加工圖基礎
在實際生產中，機件的結構形狀是多種多樣的，為了完整、清晰、簡便地表達出它們的內外形狀，國家標準《技術制圖與機械制圖》中規定了視圖、剖視圖、斷面圖和其他各種規定畫法等多種表達方法。

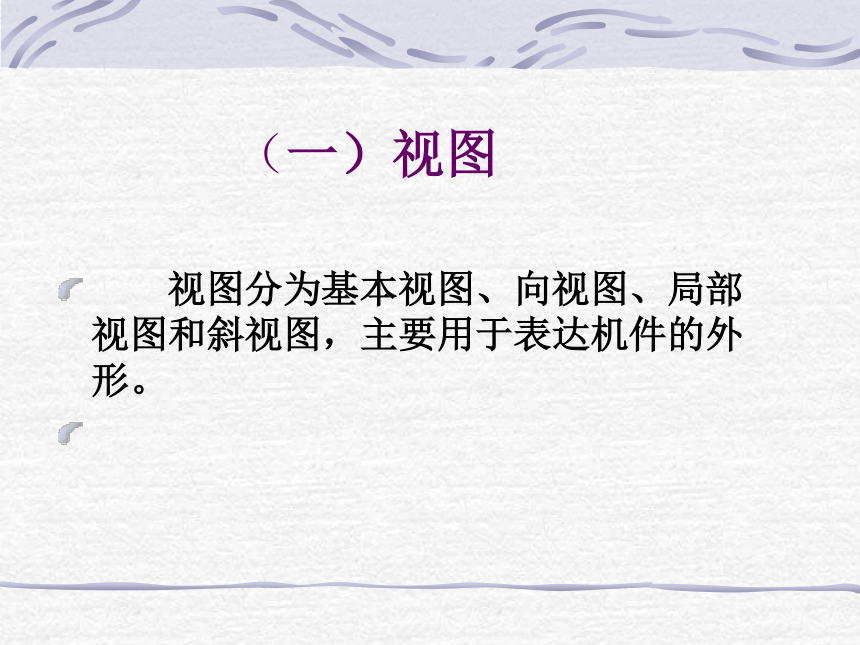

（一）視圖
視圖分為基本視圖、向視圖、局部視圖和斜視圖，主要用于表達機件的外形。

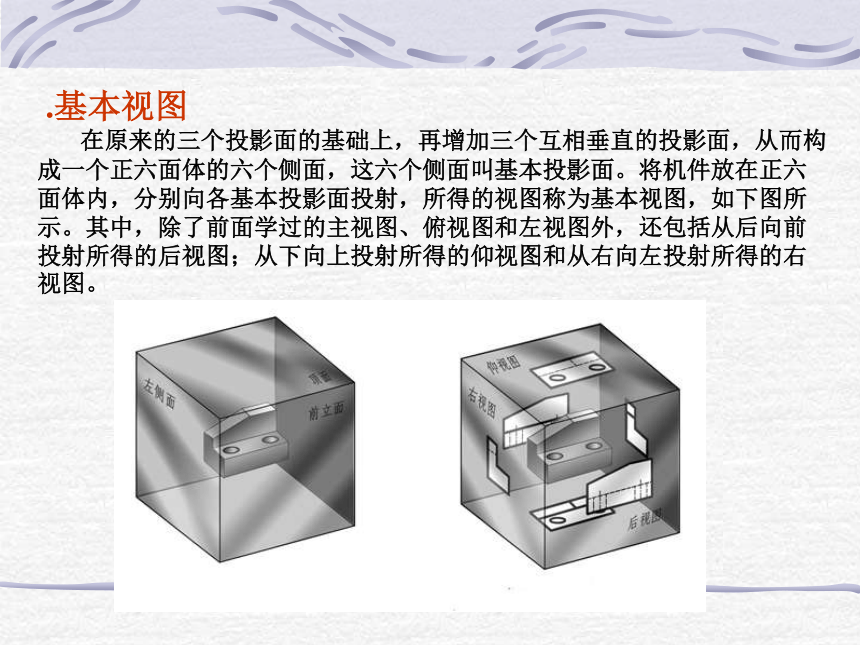

.基本視圖
在原來的三個投影面的基礎上，再增加三個互相垂直的投影面，從而構成一個正六面體的六個側面，這六個側面叫基本投影面。將機件放在正六面體內，分別向各基本投影面投射，所得的視圖稱為基本視圖，如下圖所示。其中，除了前面學過的主視圖、俯視圖和左視圖外，還包括從后向前投射所得的后視圖；從下向上投射所得的仰視圖和從右向左投射所得的右視圖。
各投影面的展開方法如下圖所示。
在同一張圖紙內,六個基本視圖按下圖所示配置時，一律不標注視圖名稱。六個基本視圖之間仍滿足“長對正、高平齊、寬相等”的投影規律。
實際使用時，并非要將六個基本視圖都畫出來，而是根據機件形狀的復雜程度和結構特點，選擇若干個基本視圖，一般優先選用主、俯、左三個視圖。視圖中通常只畫出機件的可見部分，必要時才用虛線畫出其不可見部分。
向視圖是可以自由配置的基本視圖。為了便于讀圖，應在向視圖的上方用大寫拉丁字母標出該向視圖的名稱（如“A”、“B”等），且在相應的視圖附近用箭頭指明投射方向，并注上同樣的字母，如下圖所示。
局部視圖
將機件的某一部分向基本投影面投射所得的視圖稱為局部視圖。局部視圖適用于當機件的主體形狀已由一組基本視圖表達清楚，當采用一定數量的基本視圖后，該機件上所有部分結構尚需表達，而又沒有必要再畫出完整的基本視圖時。
如下圖所示的機件，用主、俯兩個基本視圖已清楚地表達了主體形狀，但為了表達左、右兩個凸緣形狀，再增加左視圖和右視圖，就顯得繁瑣和重復，此時可采用兩個局部視圖，只畫出所需表達的左、右凸緣形狀，則表達方案既簡練又突出了重點。
（二）剖視圖
畫視圖時，機件的內部形狀，如孔、槽等，因其不可見而用虛線表示，如圖2.50所示。但當機件內部形狀比較復雜時，圖上的虛線較多，有的甚至和外形輪廓線重疊，這既不利于讀圖，也不便于標注尺寸。為此，國家標準中規定可用剖視圖來表達機件的內部形狀。
假想用剖切面剖開機件，將處在觀察者和剖切面之間的部分移開，而將剩余部分向投影面投射所得的圖形，稱為剖視圖，簡稱剖視。
金屬材料 固體材料
非金屬材料 液體材料
根據各種機件所使用的不同材料，制圖標準規定了各種材料的剖面符號，下面為部分材料的剖面符號。
（三）斷面圖
假想用剖切面將機件的某處切斷，僅畫出斷面的圖形，稱為斷面圖（簡稱斷面）。如下圖所示的軸，為了表示鍵槽的深度和寬度，假想在鍵槽處用垂直于軸線的剖切面將軸切斷，只畫出斷面的形狀，在斷面上畫出剖面線，如圖2.52。
畫斷面圖時，應特別注意斷面圖與剖視圖的區別，斷面圖僅畫出機件被切斷處的斷面形狀，而剖視圖除了畫出斷面形狀外，還必須畫出剖切面以后的可見輪廓線，如圖c）所示.
（四）規定畫法
對于機件上的筋、輪輻和薄壁等結構，當剖切面沿縱向（通過輪輻、筋等的軸線或?qū)ΨQ平面）剖切時，規定在這些結構的截斷面上不畫剖面符號，但必須用粗實線將它與鄰接部分分開。
（四）規定畫法
對于較長的機件（如軸、桿或型材等），當沿長度方向的形狀一致或按一定規律變化時，可將其斷開縮短繪出，但尺寸仍要按機件的實際長度標注 。
