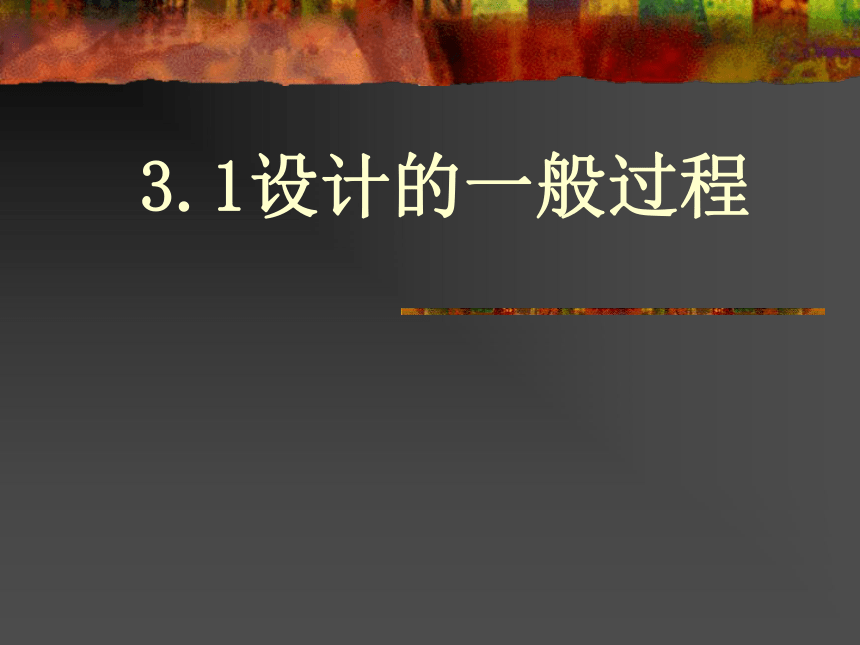

3.1設計的一般過程

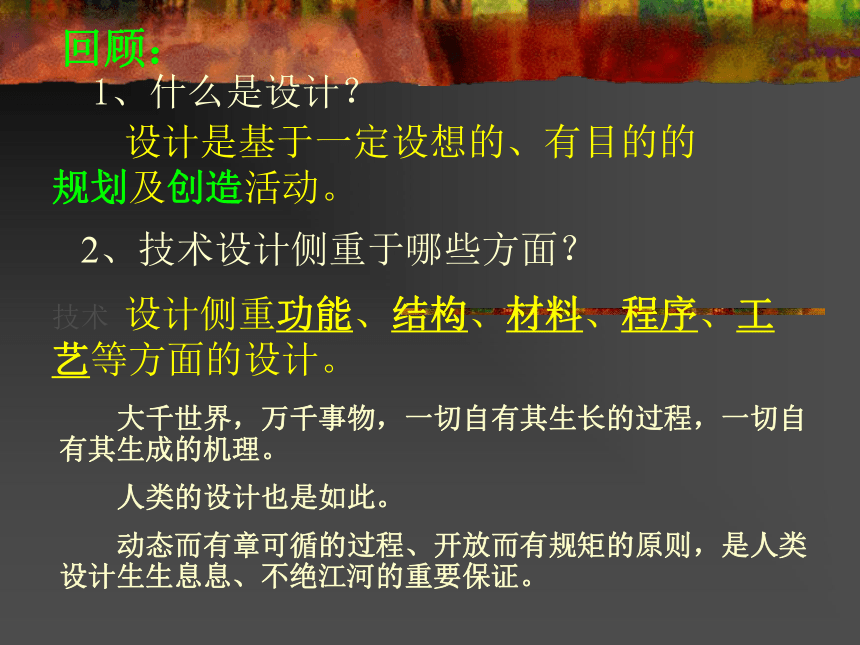

回顧：
1、什么是設計？
設計是基于一定設想的、有目的的規劃及創造活動。
2、技術設計側重于哪些方面？
技術 設計側重功能、結構、材料、程序、工
藝等方面的設計。
大千世界，萬千事物，一切自有其生長的過程，一切自有其生成的機理。
人類的設計也是如此。
動態而有章可循的過程、開放而有規矩的原則，是人類設計生生息息、不絕江河的重要保證。

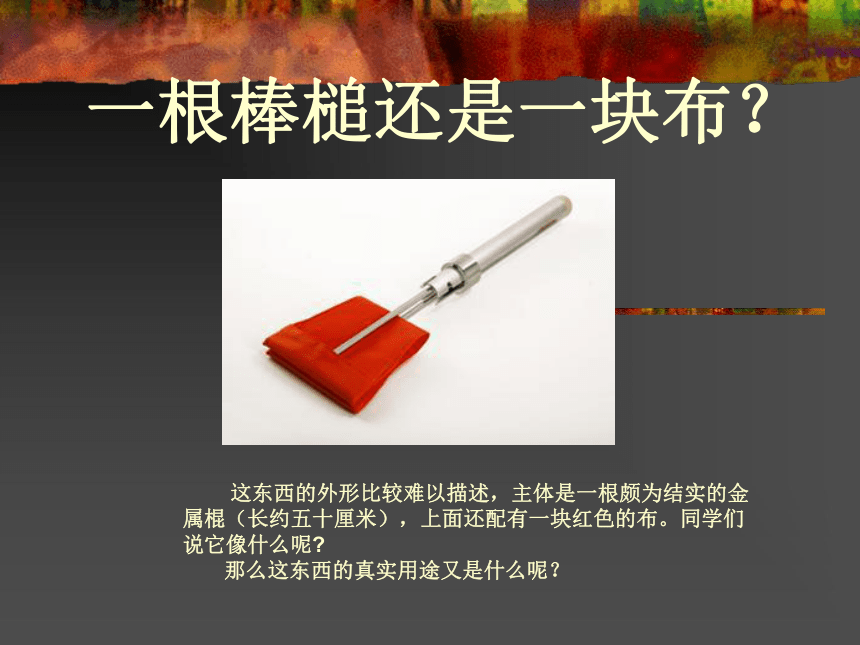

一根棒槌還是一塊布？
這東西的外形比較難以描述，主體是一根頗為結實的金屬棍（長約五十厘米），上面還配有一塊紅色的布。同學們說它像什么呢
那么這東西的真實用途又是什么呢？

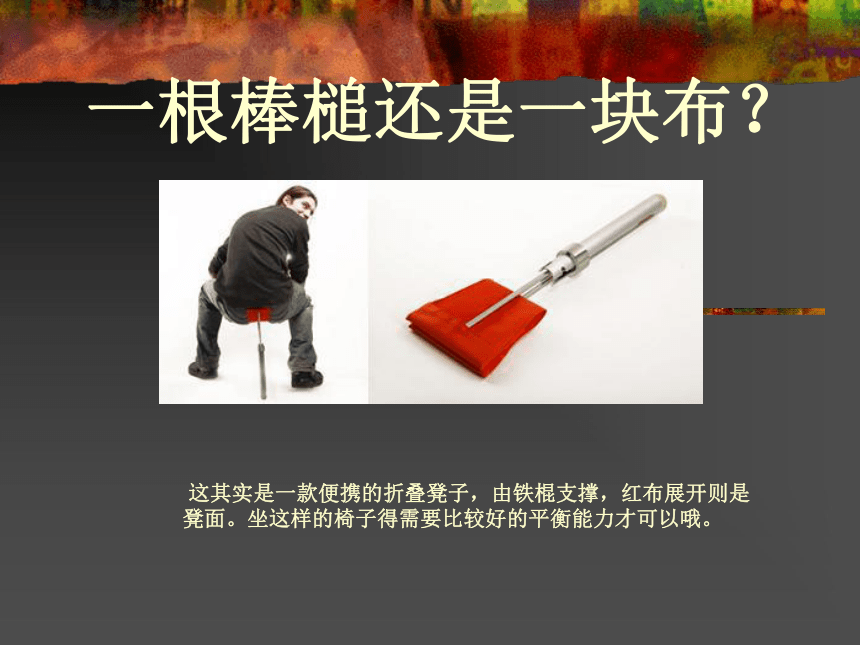

這其實是一款便攜的折疊凳子，由鐵棍支撐，紅布展開則是凳面。坐這樣的椅子得需要比較好的平衡能力才可以哦。
一根棒槌還是一塊布？

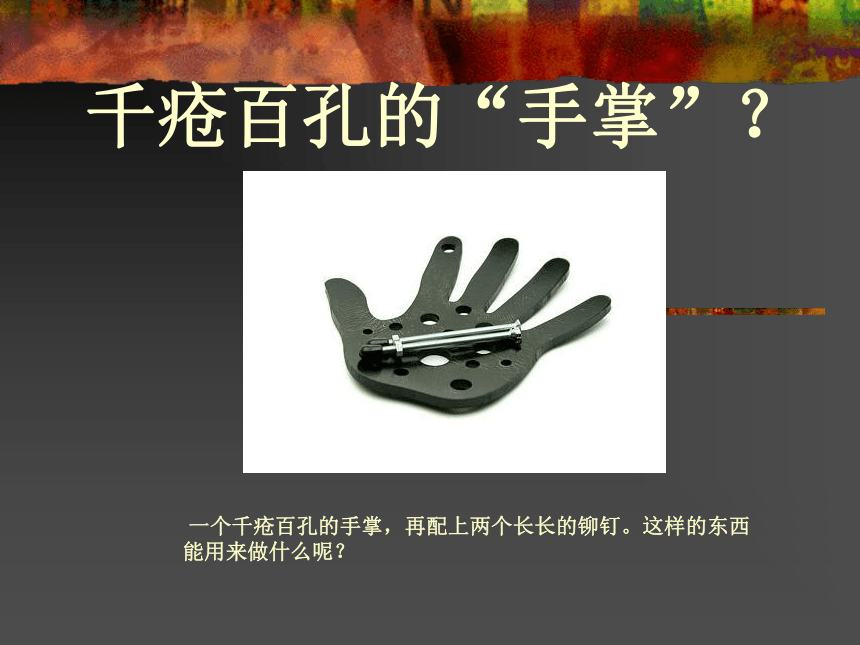

千瘡百孔的“手掌”？
一個千瘡百孔的手掌，再配上兩個長長的鉚釘。這樣的東西能用來做什么呢？

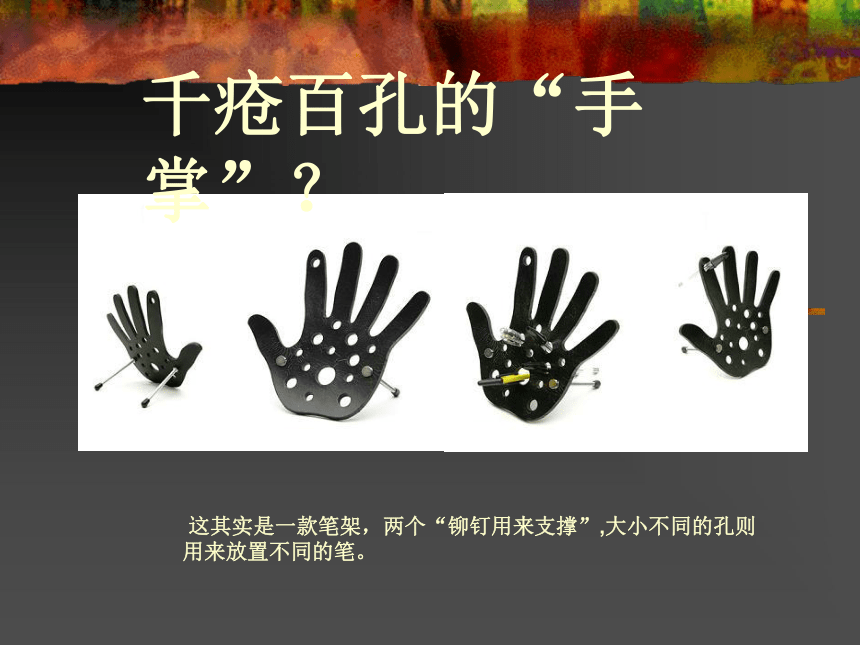

這其實是一款筆架，兩個“鉚釘用來支撐”,大小不同的孔則用來放置不同的筆。
千瘡百孔的“手掌”？

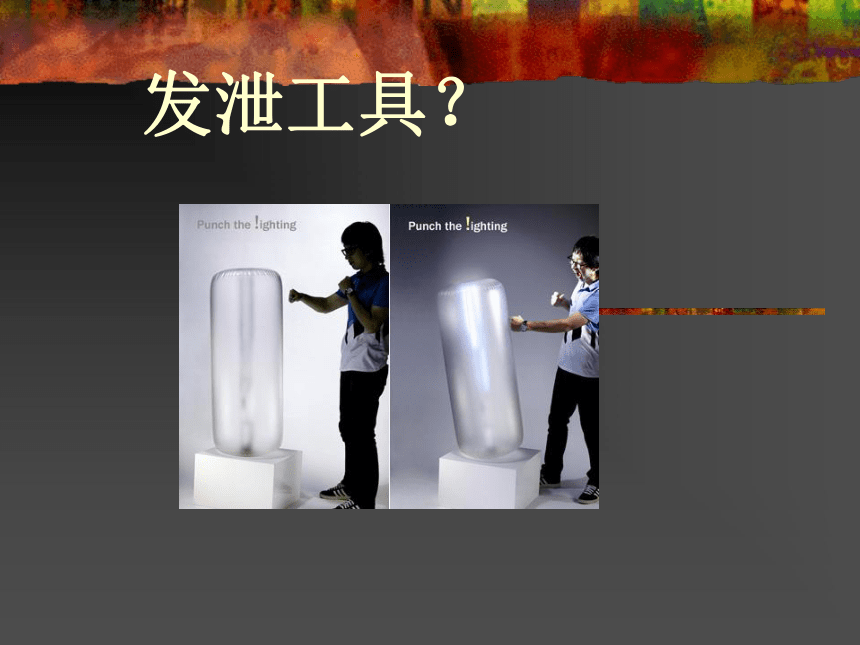

發泄工具？

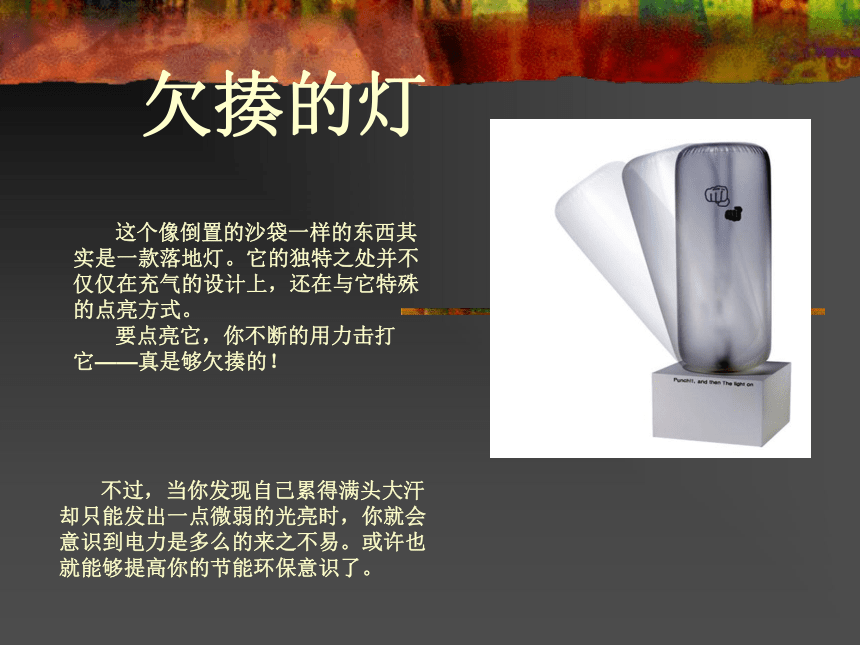

欠揍的燈
這個像倒置的沙袋一樣的東西其實是一款落地?zé)簟Ｋ莫?dú)特之處并不僅僅在充氣的設計上，還在與它特殊的點亮方式。
要點亮它，你不斷的用力擊打它——真是夠欠揍的！
不過，當你發現自己累得滿頭大汗卻只能發出一點微弱的光亮?xí)r，你就會意識到電力是多么的來之不易。或許也就能夠提高你的節能環保意識了。

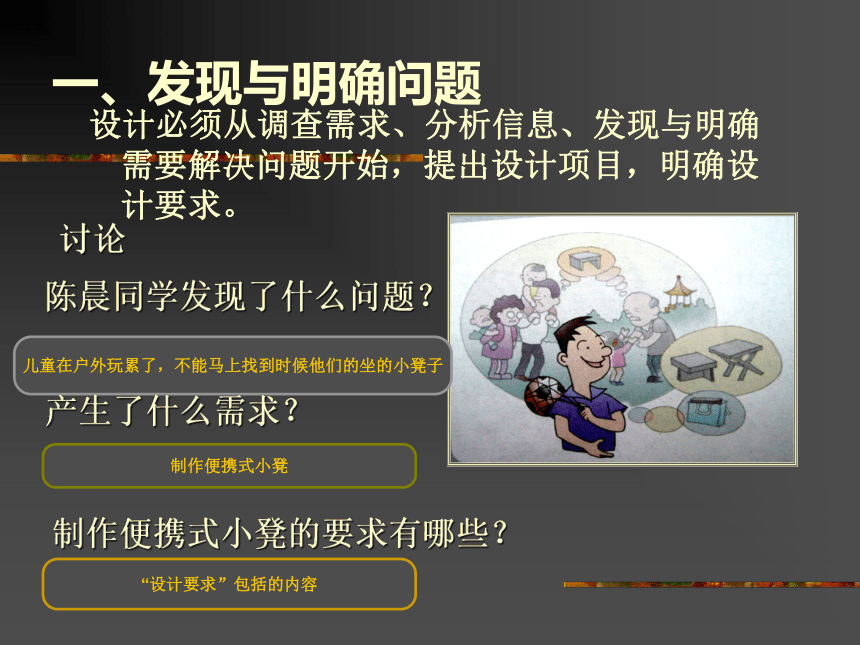

一、發現與明確問題
設計必須從調查需求、分析信息、發現與明確需要解決問題開始，提出設計項目，明確設計要求。
陳晨同學發現了什么問題？
兒童在戶外玩累了，不能馬上找到時候他們的坐的小凳子
討論
產生了什么需求？
制作便攜式小凳
制作便攜式小凳的要求有哪些？

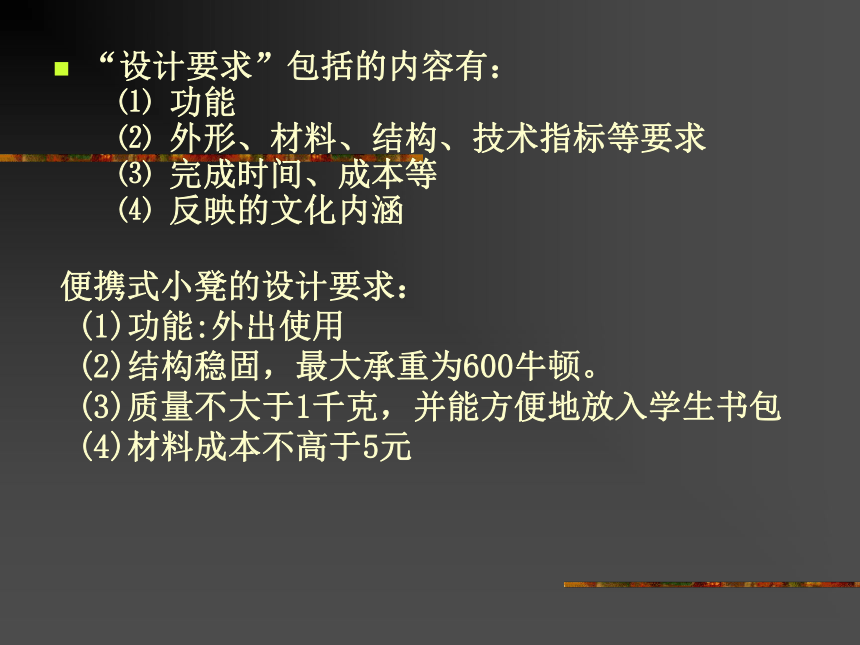

“設計要求”包括的內容
“設計要求”包括的內容有： ⑴ 功能 ⑵ 外形、材料、結構、技術指標等要求 ⑶ 完成時間、成本等 ⑷ 反映的文化內涵
便攜式小凳的設計要求：
(1)功能:外出使用
(2)結構穩固，最大承重為600牛頓。
(3)質量不大于1千克，并能方便地放入學生書包
(4)材料成本不高于5元

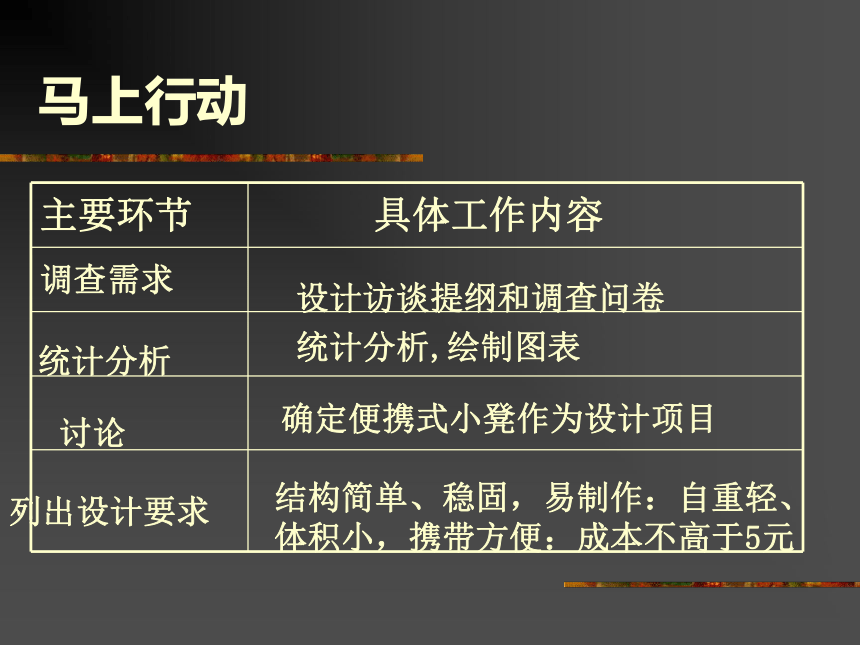

馬上行動
主要環節 具體工作內容
調查需求
統計分析
設計訪談提綱和調查問卷
討論
統計分析,繪制圖表
列出設計要求
結構簡單、穩固，易制作：自重輕、
體積小，攜帶方便：成本不高于5元
確定便攜式小凳作為設計項目

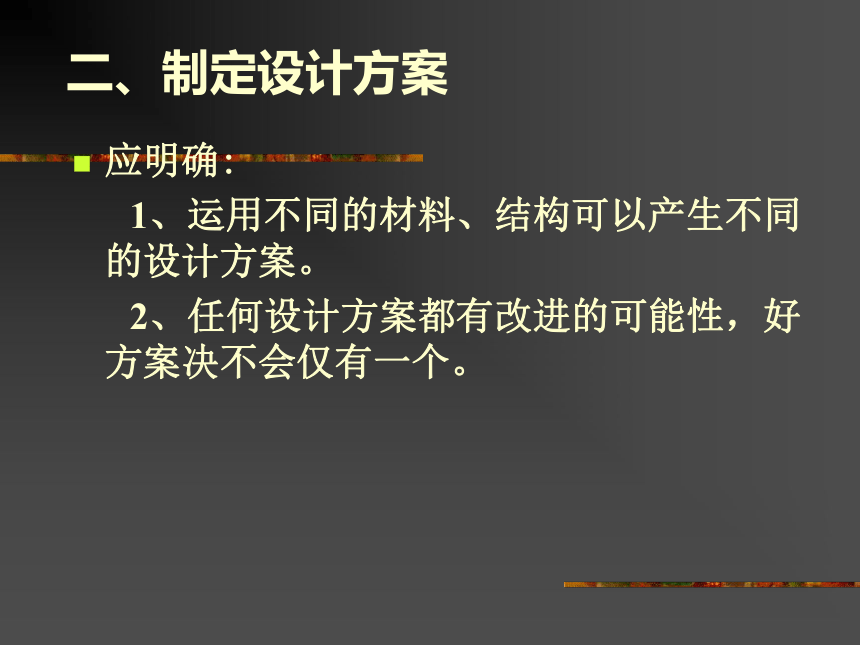

應明確:
1、運用不同的材料、結構可以產生不同的設計方案。
2、任何設計方案都有改進的可能性，好方案決不會僅有一個。
二、制定設計方案
1、收集信息
可以通過用戶調查、專家咨詢、查閱圖書資料、收聽收看廣播電視、瀏覽互聯網等收集信息。
用戶調查
專家咨詢
查閱圖書
瀏覽互聯網
（1）收集有關各類凳子的資料
（2）收集有關各類便攜、折疊、組合式凳子 的資料
（3）查閱人機工程學的有關資料
（4）觀看有關坐具的手工生產和機
械化生產的音像資料
（5）訪問木工師傅，了解他們制作
凳子的經驗
（6）在幼兒園和小學收集兒童所用凳子的尺寸和資料
根據設計要求，找出設計需要解決的主要問題，和解決方法
如： 對于小凳子要解決材料選擇、結構設計、便 于攜帶等問題，以及提出解決方法
2、設計分析
設計分析
如何選擇材料
如何使結構穩定
如何便于攜帶
選用輕質材料
選用易加工材料
選用廢舊材料
……
擴大支撐面
采用接方式連接
采用插接方式連接
……
盡量縮小體積
采取可拆卸式
采用折疊式
……
結構穩固
易于制作
自重輕
體積小
攜帶方便
成本不高于5元
材料
結構
功能
以下3組造型幾乎一樣的作品，你較喜歡哪一個？
根據設計要求，大膽構思，挖掘創造潛力，提出多個設想
材料
結構（畫草圖、做模型）
連接方式（畫草圖、做模型）
3、方案構思（頭腦風暴P104）
材 料
結 構
連接方式
A.采用瓦楞紙材料的方案草圖
4、方案呈現
B.采用木板、木棍材料的方案草圖
C.采用五夾板材料的方案草圖
D.采用其他材料的方案草圖
對提出的幾個設計方案,依據一定的原則,對方案進行篩選.
方案C3比較符合設計要求.
5、方案篩選
(1)繪制圖樣
三、制作模型或原型
(2)制作模型或者原型(縮小\簡化)
用高密度板做的一張凳子
（1）測試：
檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。
（承重、穩定性）
四、測試、評估及優化
（2）評估：
對各個方案的結構穩固、造型、制作難度、自重、體積、攜帶、成本等方面進行評估。
（3）優化：
分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。
（增加結構強度、美化外觀）
學生設計作品
正確使用和維護可以使產品更好地滿足人們的需求,并能延長其使用壽命
如何設計使用說明書
五、產品的使用和維護
1、產品介紹
2、產品結構
3、技術指標
4、使用方法
5、注意事項
6、適用范圍
設計的一般過程
發現與明確問題
制定設計方案
制作模型或原型
測試、評估及優化
產品的使用和維護
需求調查
設計分析
方案構思
模型制作
測試評估
根據這節課所學的內容，結合學校的桌
椅情況和你自己對所使用桌椅的想象和要求，
嘗試設計一款適合高中學生使用的桌子或椅子。 　　要求包括：
1.設計的目的和設計要求;
2.收集信息;3.設計方案;4.方案構思;
5.方案篩選;6.方案呈現等。
有次去圖書館，為了找到自己所需要的資料，在書架前站了很久，這時候我就在想如果能有一只凳子休息一下就好了，結合書上的例子，想一想，如果要設計這樣一個凳子，需要符合哪幾點要求呢？
雅格布森作品，結構簡潔大方，獨角支架、支撐腳線條明快，以不銹鋼為材料，椅面和靠背是熱壓膠合板整體成型。整體造型精練雅致，具有雕塑般的美感和強烈的時代氣息。
優秀設計作品欣賞
潛水汽車
優秀設計作品欣賞
靠 椅
優秀設計作品欣賞
玫瑰傘
優秀設計作品欣賞
再 見
