第一章 結構與設計
第一節 初識結構
1.知道結構的含義
2.了解結構與力的關系
3.掌握結構的分類
什么是結構

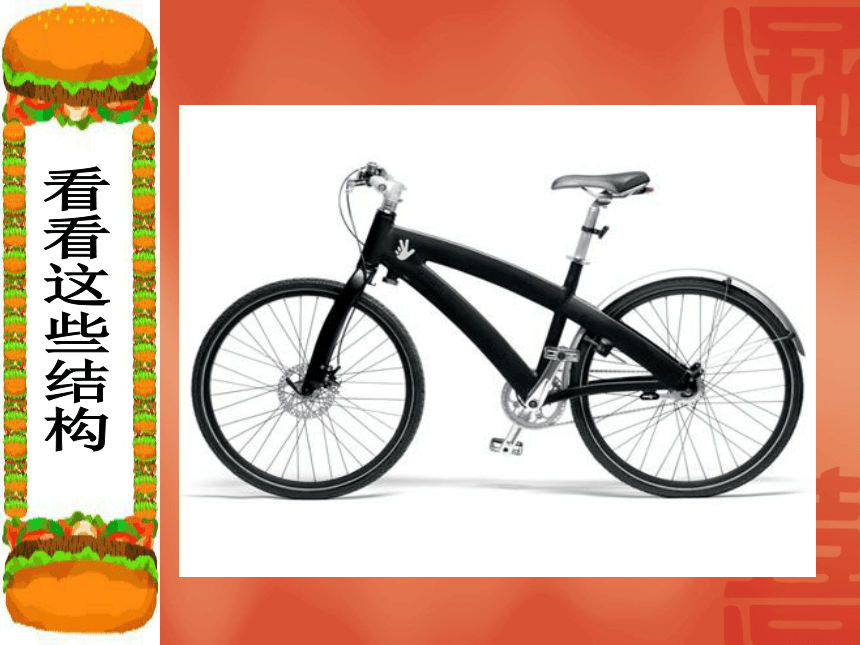

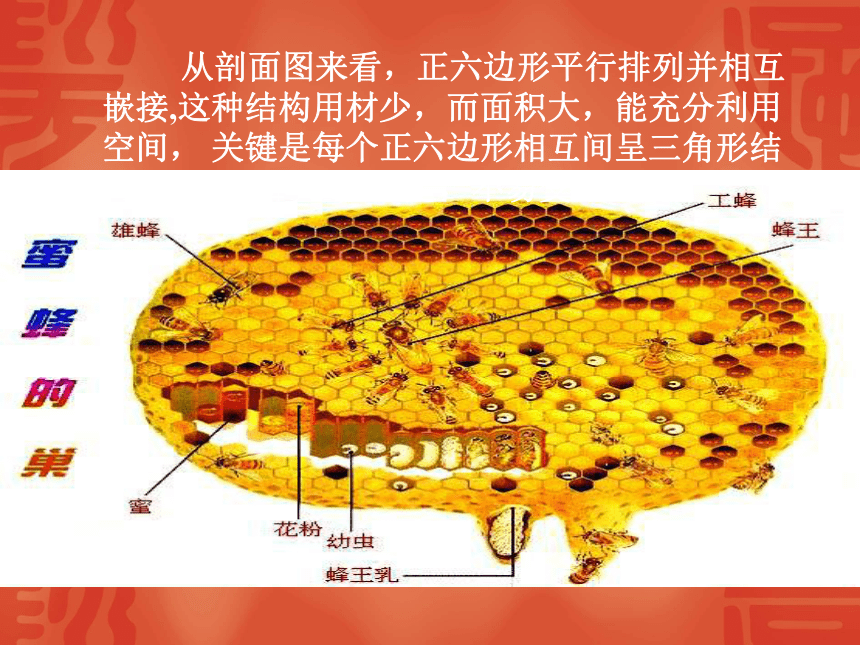

從剖面圖來看，正六邊形平行排列并相互
嵌接,這種結構用材少，而面積大，能充分利用
空間， 關鍵是每個正六邊形相互間呈三角形結
構，這種結構比較穩定，不易變形。

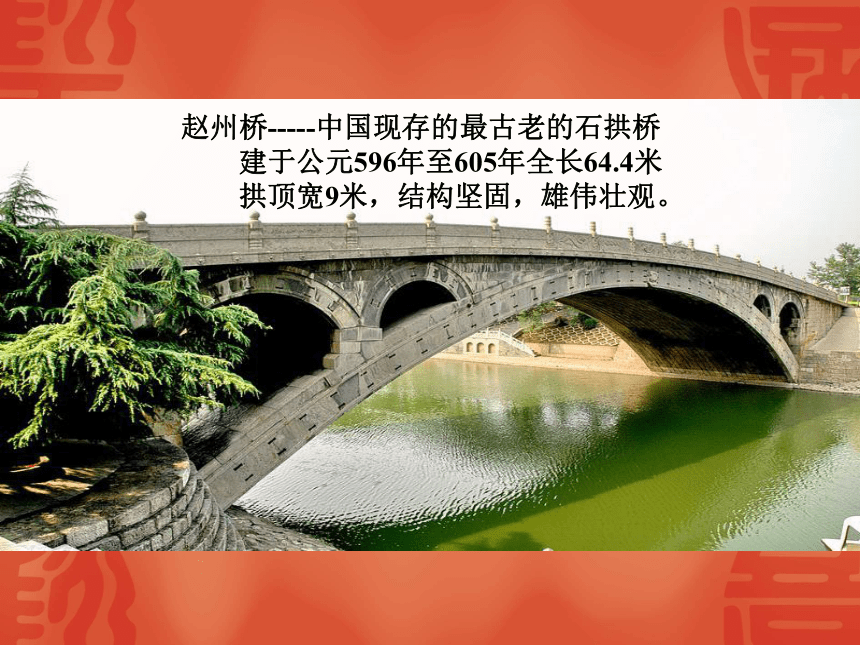

趙州橋-----中國現存的最古老的石拱橋
建于公元596年至605年全長64.4米
拱頂寬9米，結構堅固，雄偉壯觀。

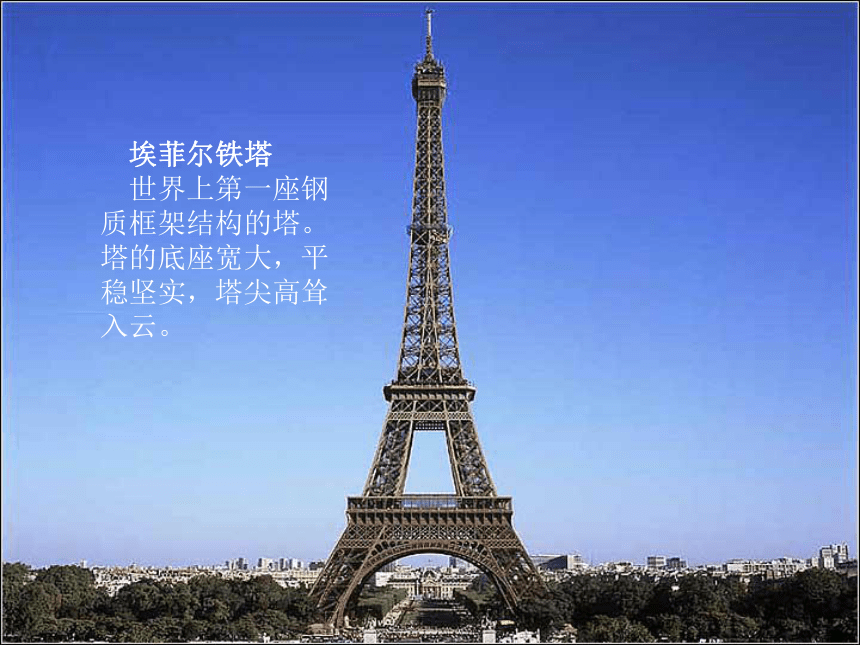

埃菲爾鐵塔
世界上第一座鋼
質框架結構的塔。
塔的底座寬大，平
穩堅實，塔尖高聳
入云。
山西應縣木塔
應縣木塔是世
界上現存古代最高的
木質框架結構建筑。
建于1056年，塔高67
米，經歷了近千年的
風雨和地震的考驗。
結構的各組成部分稱為構件。
結構是指物體的各組成部分的搭配和排列,確定的搭配和排列決定了物體的性質和形態。
雷達
螢火蟲
防毒面具
掘土機的懸臂
化學熒光燈
快速掃描系統
鐮刀
野豬的鼻子
蝙蝠
鶴
青蛙眼
螳螂
自然界中形形色色的結構給了人們無限的創造靈感和啟示
尼龍搭扣
蒼耳子
1.結構有什么功能？
2. 不同結構的物體，所能 承受的力大小相同嗎？？
兩物體中間架一張展平的紙，在紙上放個重物（例如筆），看看紙會發生什么變化？
兩物體中間架一張折疊成瓦楞形狀的紙，在紙上放個重物（例如筆），看看紙會發生什么變化？
外力使構件發生變形的同時，構件的內部分子之間會產生一種抵抗變形的抵抗力
結構與力的關系
內力：抵抗物體變形的抵抗力
應力：作用在單位面積上的內力
公式：
結構與力的關系
物理學
技術學
外力
內力
物體運動
物體變形
抵抗變形
結構：可以承受一定力的架構形態。
結構的本質：承受力和抵抗變形！
從力學的角度定義結構
力學的架構和形態

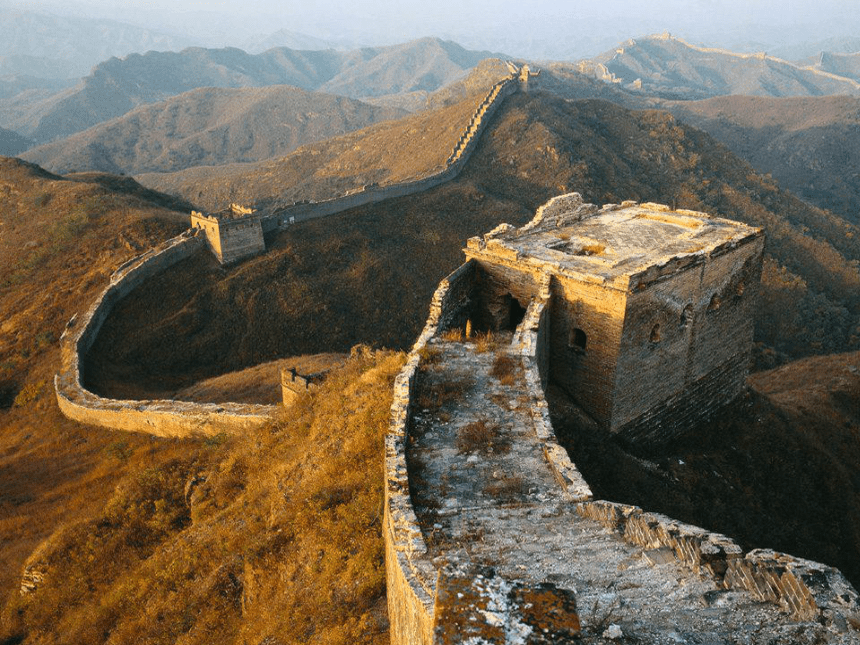

特點：結構體本身是實心的，能承受較大的壓力，比如大壩、城墻、房屋的墻體。
板凳面、吊繩都屬于實心結構。

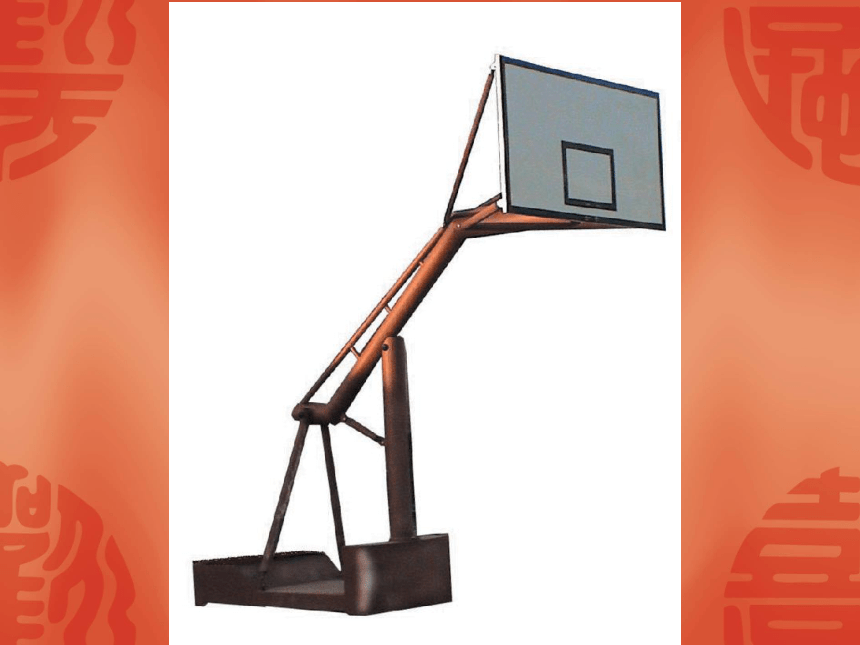

教室的門、窗是常用木框架。現代有鐵框架、塑料框架和塑鋼框架
特點：一般幾何外形復雜，但能承受垂直和水平負荷。
特點：形態為拱形或蛋殼形，比如拱形橋等。
結構特征：殼體內空，受力合理、形態穩定。
例子：日常使用的各式各樣的飲水杯、儲水壺、文具盒、儲蓄盒
三種結構類型之間的對比
名稱 實心結構 框架結構 殼體結構
特征 結構體本身是實心的，外力分布在整個體積中，能承受較大的力 結構體由細長的構件組成的結構，支撐空間而不充滿空間 通常是指層狀的結構，外力作用在結構體的表面上
例子 實心墻，大壩 鐵架塔，建筑用腳手架，廠房的框架 安全帽，貝殼，自然界中的椰子、桂圓、西瓜、蛋、龜
圖片展示
練習：
指出下列物體的結構類型：
柵欄
圓形陶瓷裝飾品
冰山
高層建筑物的穹頂
鋼化玻璃鍋蓋
汽車外殼
人的頭蓋骨
框架結構
殼體結構
實體結構
殼體結構
殼體結構
殼體結構
殼體結構
在生產和生活實際中，很多物體的結構由兩種或兩種以上的基本結構類型組合而成的。

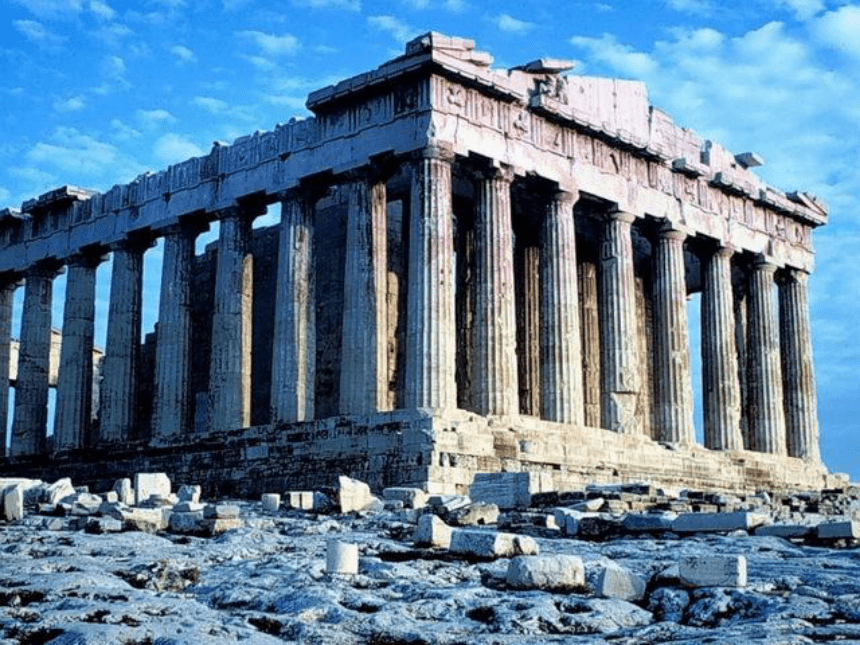

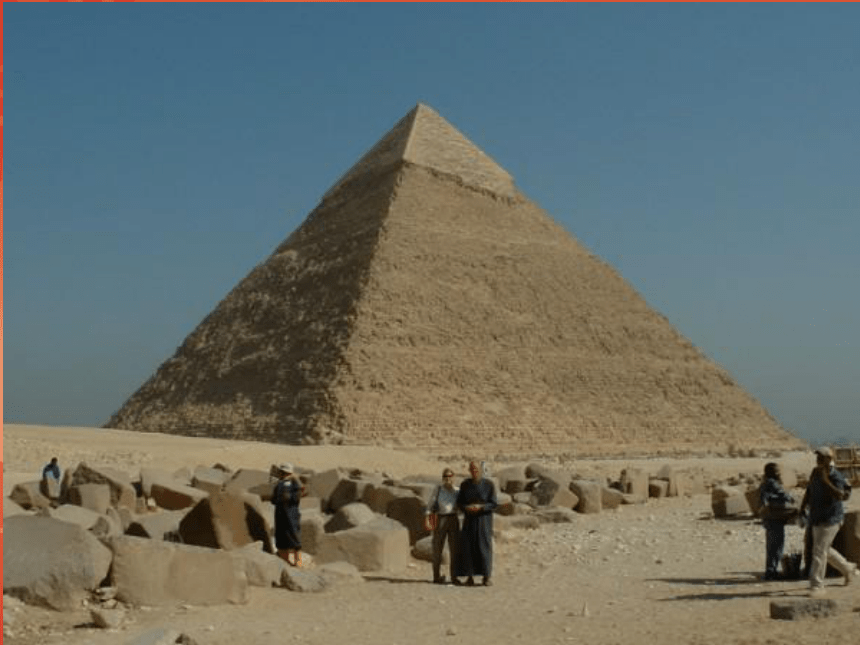

經典建筑結構
案例賞析
