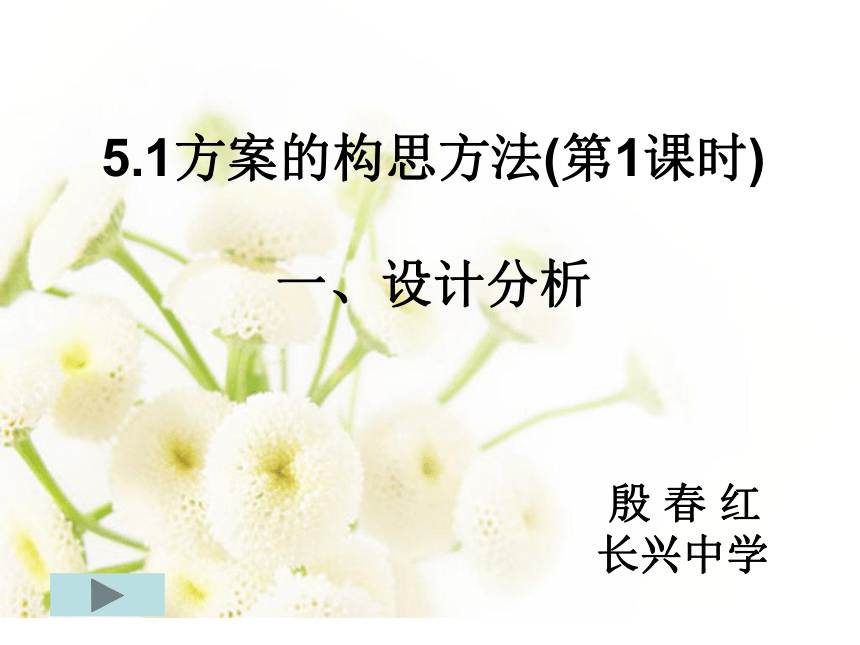

5.1方案的構思方法(第1課時)
一、設計分析
殷 春 紅
長興中學

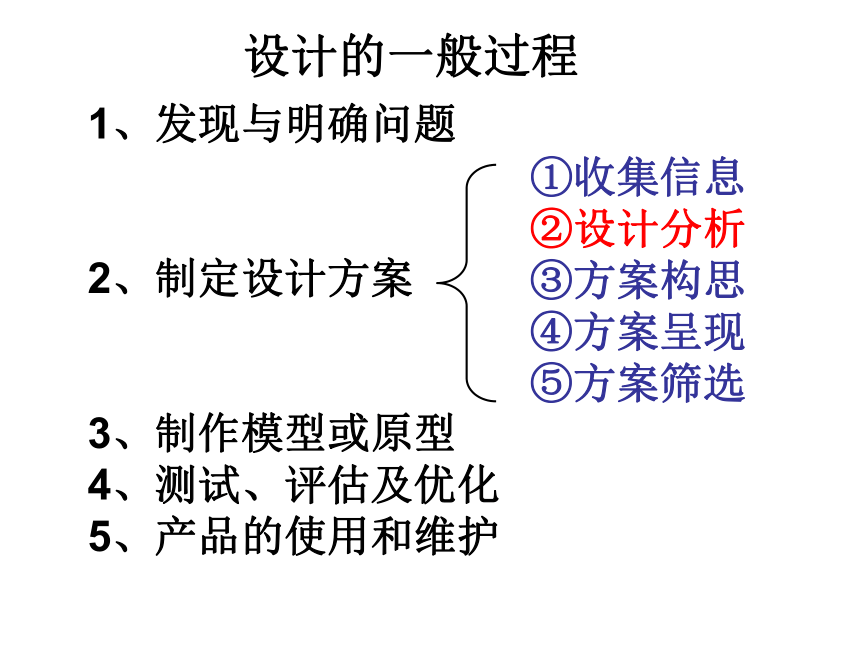

設計的一般過程
1、發現與明確問題
2、制定設計方案　　　
　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　
3、制作模型或原型
4、測試、評估及優化
5、產品的使用和維護
①收集信息
②設計分析
③方案構思
④方案呈現
⑤方案篩選

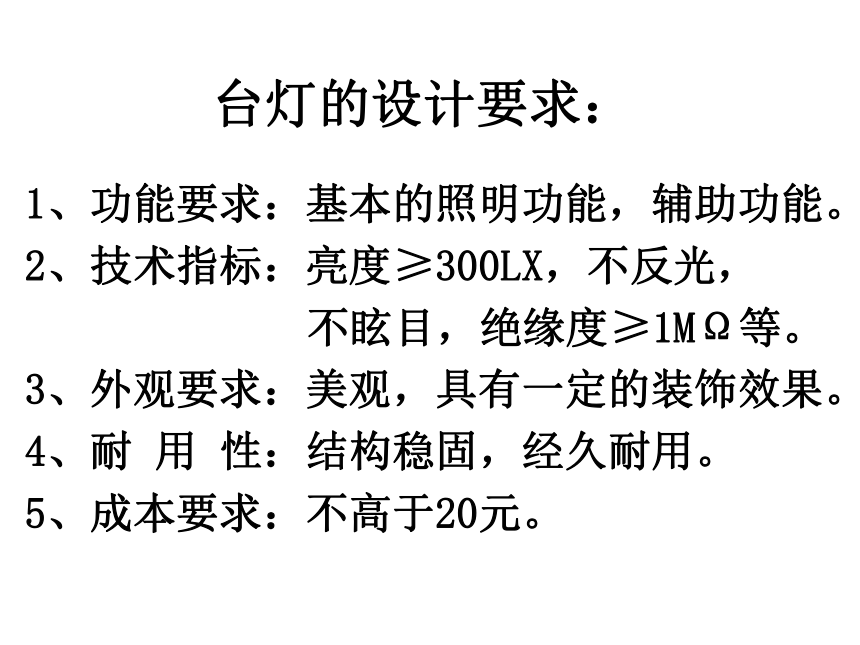

臺燈的設計要求：
1、功能要求：基本的照明功能，輔助功能。
2、技術指標：亮度≥300LX，不反光，
不眩目，絕緣度≥1MΩ等。
3、外觀要求：美觀，具有一定的裝飾效果。
4、耐 用 性：結構穩固，經久耐用。
5、成本要求：不高于20元。
形狀
傳統
現代
協調
對比

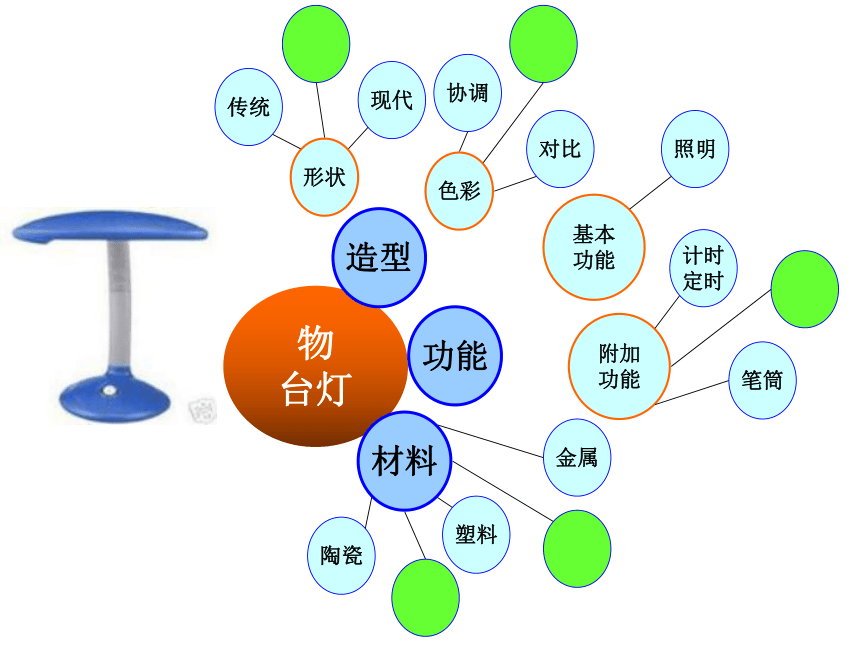

物
臺燈
造型
功能
材料
色彩
基本
功能
附加
功能
照明
計時
定時
筆筒
陶瓷
塑料
金屬
追求
個性
時尚
前衛
光線
柔和

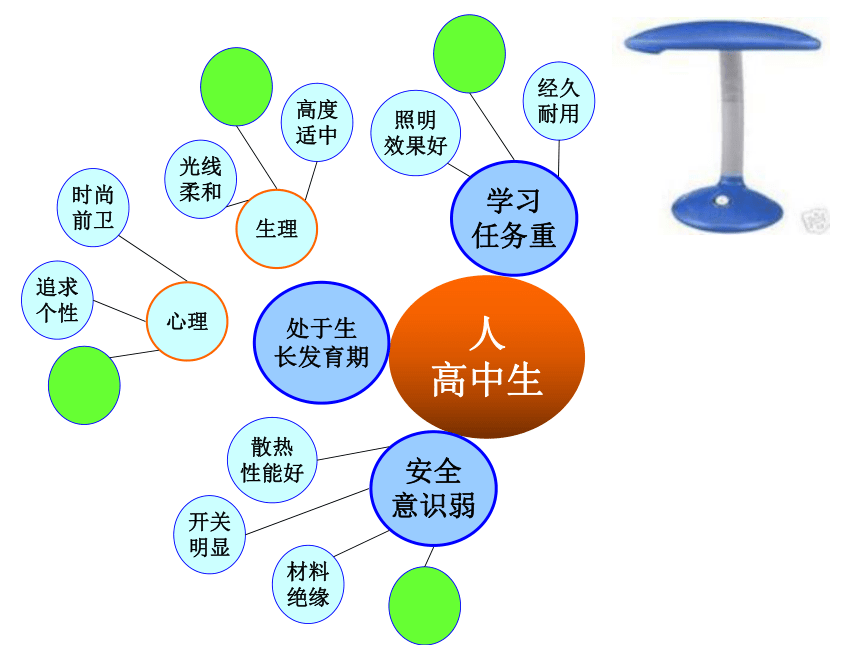

人
高中生
學習
任務重
處于生
長發育期
生理
高度
適中
照明
效果好
經久
耐用
材料
絕緣
開關
明顯
安全
意識弱
心理
散熱
性能好
可持續
利用
無
污染

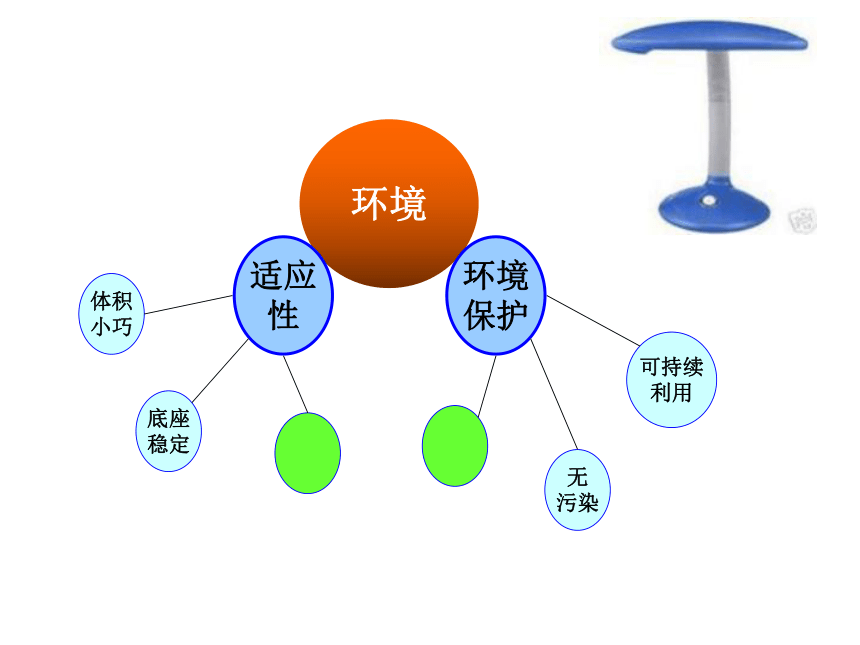

環境
適應
性
底座
穩定
體積
小巧
環境
保護

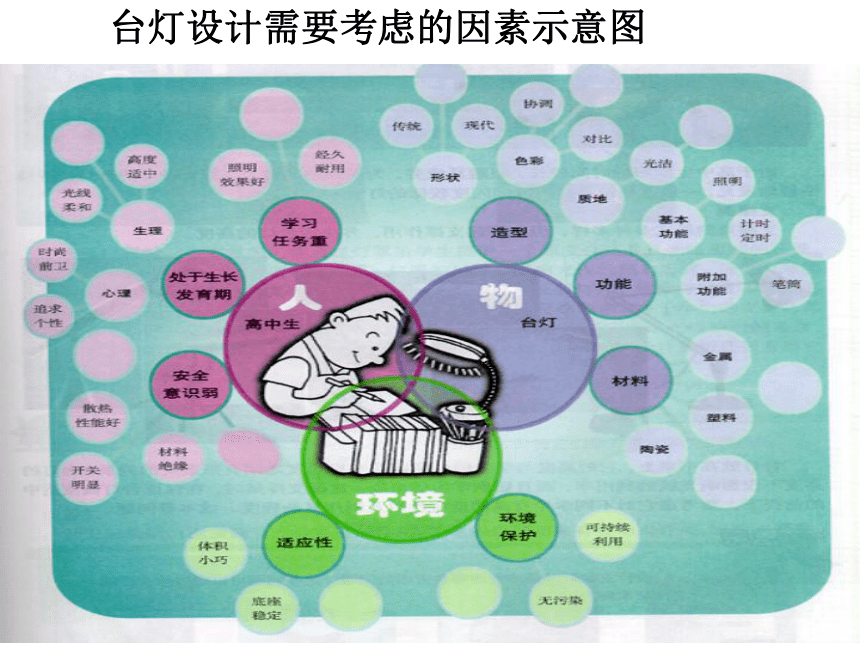

臺燈設計需要考慮的因素示意圖

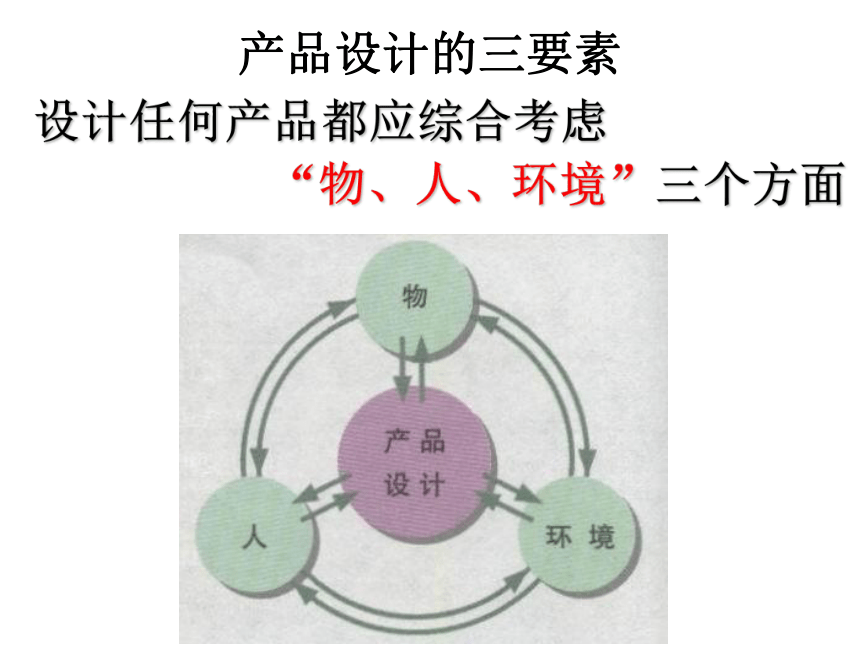

設計任何產品都應綜合考慮
“物、人、環境”三個方面
產品設計的三要素
1、我們在進行產品設計分析時,首先要
考慮的主要因素是 （ ）
A、美觀、實用、經濟
B、環保、經濟、安全
C、人、物、環境
D、結構、穩定、功能
2、讀高中的小李要為自己設計一款臺
燈用于學習，從使用者這一因素去
考慮，下列不屬于該因素的是（ ） A、照明效果好
B、追求個性
C、光線柔和
D、具有定時功能
（二）設計分析一般的思路
對設計對象進行整體分析
對設計對象各組成部分進行分析
總體把握
設計對象
使設計分
析更具體
臺燈的各組成部分：
1、燈泡
2、支撐架
3、燈罩
4、開關
5、底座
6、電線
討論：可以從主要功能、種類、選材、外
型設計等方面去分析各組成部分
1 、燈泡
作用:照明。
選擇:為了保護視力，應選擇連續平穩地
發光、光線柔和的燈泡；且能耗低、
經久耐用；
作用: 支撐作用，決定臺燈的高度，還會影
響到光線的利用率。
選擇: 應選擇高度可調節、結實、安全、低
成本、絕緣、美觀的材料。
2、支撐架
3 、燈罩
作用:聚光、安全保護
選擇:透明度適中；材料的導熱性強；機
械強度強；體現個性化、美觀；低
成本；
4、開關
作用：通斷電源或調節光線亮度
選擇：手動或遙控開關
撥動式 旋鈕式 觸摸式 光控 聲控
5、底座
作用: 支撐和穩定。
選擇：選擇堅固的、不易碎的材料，底要
大要一些，體現個性化的風格。
（6）電線：
1、花線
2、雙絞線
3、護套線
4、電纜
要求：
絕緣好
柔軟（特別是冬天）
有一定的抗拉強度
注意兩點：
（1）選擇材料時，盡量就地取材，并且
要盡可能選擇可再生資源，實現能
源的可持續發展。
（2）制作時，必須學會選擇標準件，
這樣既可簡化制作過程，又能實現
通用通換。
標準件：
標準件是指經優選、簡化、統一并
給以標準代號的零件或部件。包括緊固
件、連接件、密封件、滾動軸承、滾針
軸承、螺孔和型材等七大類。
小知識
例3：標準件是指經優化、簡化、統一
并給以標準代號的零件或部件。下列
不屬于標準件的是 （ ）
A、螺紋孔
B、滾動軸承
C、家用鋁合金型材
D、家用沙發
Text
1、產品設計的三要素：
設計任何產品都應
綜合考慮：
“物、人、環境”
三個方面。
課堂小結
2、臺燈各個部件的設計分析:
主要功能、種類、選材、外型設計等方面
①燈泡②支撐架③燈罩④開關⑤底座⑥電線
3、產品設計分析的一般思路：“整體——局部”
①對設計對象進行整體分析
②對設計對象各組成部分進行設計分析
★（2008年會考題）
例4、李琳準備設計一盞適合高中生使用
的臺燈，在對臺燈進行設計分析時下列
不需要考慮的是（ ）
A.燈泡的生產過程
B.底座的大小
C.燈罩的材料
D.支撐架的強度
★2008年10月高考題
如圖所示是通用技術專用教室中用于
搬運工具的推車，設計該推車時不需
要考慮的因素是
A．推車的形狀、尺寸
B．工具的形狀、尺寸
C．工具的使用功能
D．推車的結構強度
分析題：
如果請你為小學生設計一款
書包，應考慮哪些因素，如何進
行設計分析？
臺燈設計需要考慮的因素示意圖
答：考慮人、物、環境三方面因素。分析：“人”方面從學習任務重、安全意識弱、處于生長發育期等方面考慮該：由于小學生處于生長發育期，書包設計不要太大。交通安全意識弱，書包應有反光裝置。“物”方面從造型、功能、材料等方面考慮：外型設計要帶有卡通式，材料要采用輕質材料，帶有一些附加功能如可插水壺等。環境方面從環境保護即材料等去考慮：制作材料要無毒無污染的環保輕質材料。
