第三節
設計的表達與交流
制圖標準 繪圖工具及用品

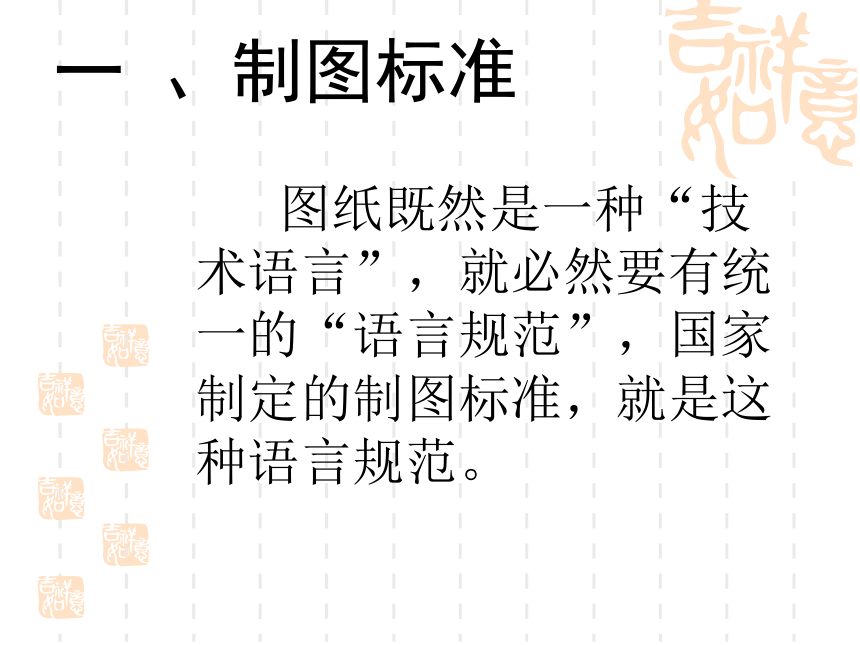

一 、制圖標準
圖紙既然是一種“技術語言”，就必然要有統一的“語言規范”，國家制定的制圖標準，就是這種語言規范。

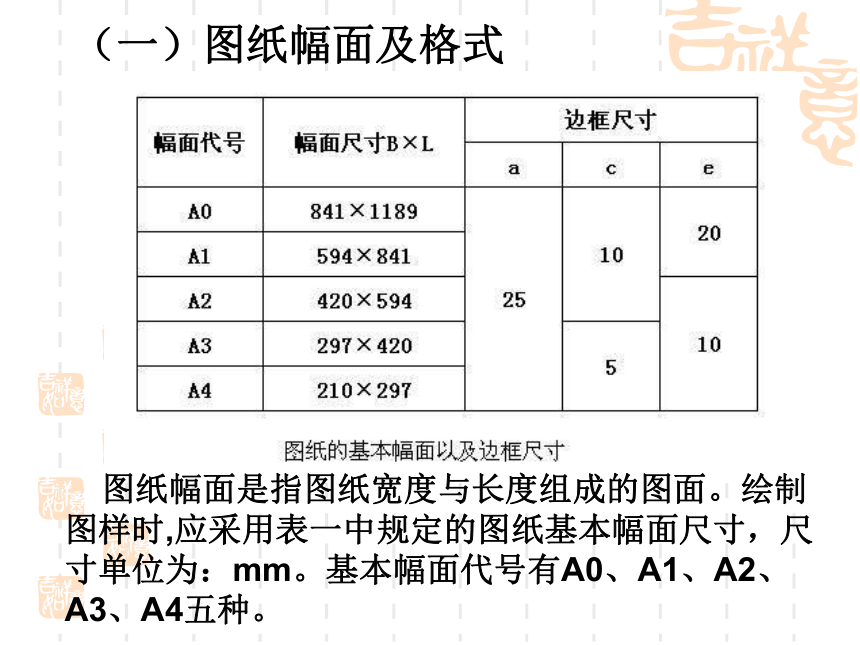

（一）圖紙幅面及格式
圖紙幅面是指圖紙寬度與長度組成的圖面。繪制圖樣時,應采用表一中規定的圖紙基本幅面尺寸，尺寸單位為：mm。基本幅面代號有A0、A1、A2、 A3、A4五種。

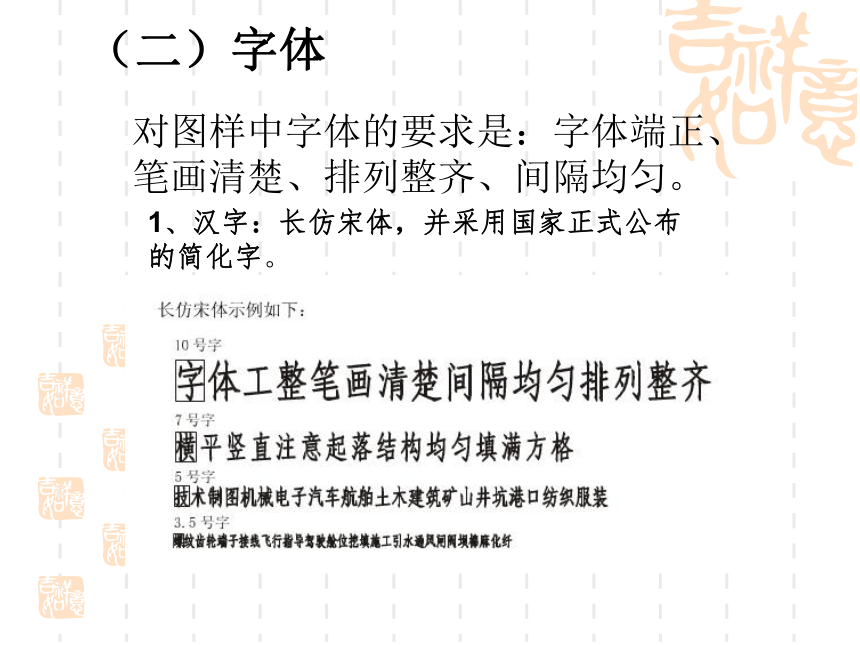

（二）字體
對圖樣中字體的要求是：字體端正、筆畫清楚、排列整齊、間隔均勻。
1、漢字：長仿宋體，并采用國家正式公布的簡化字。

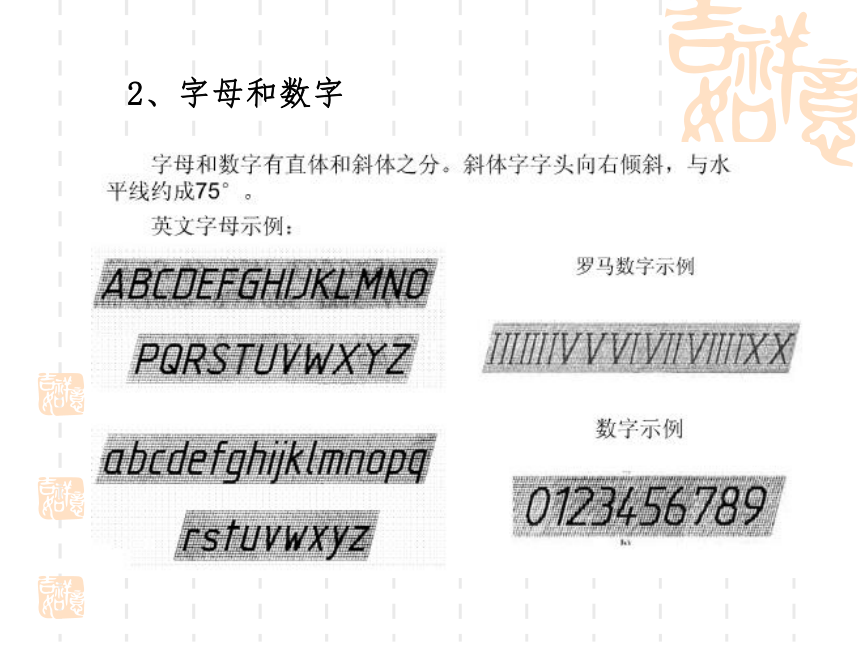

2、字母和數字

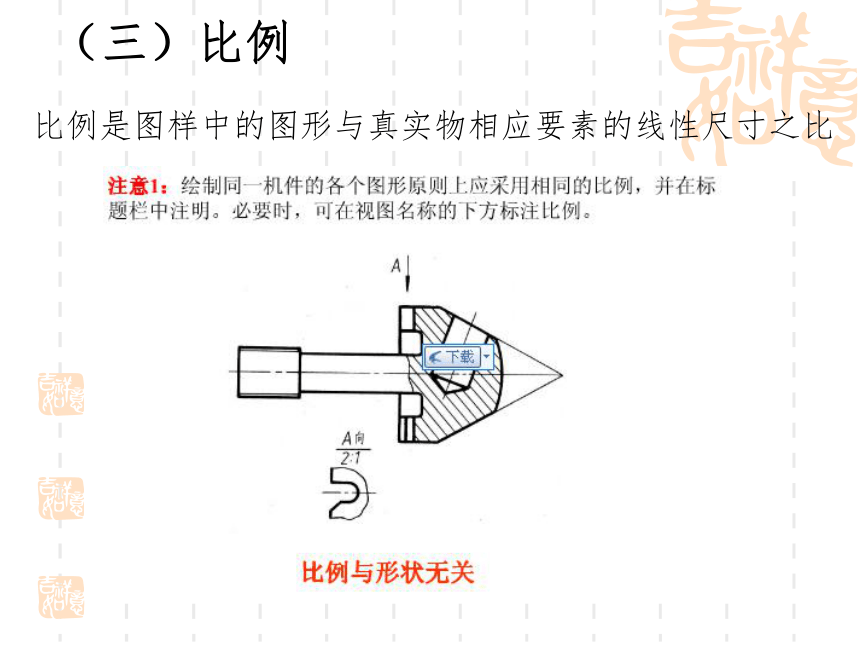

（三）比例
比例是圖樣中的圖形與真實物相應要素的線性尺寸之比

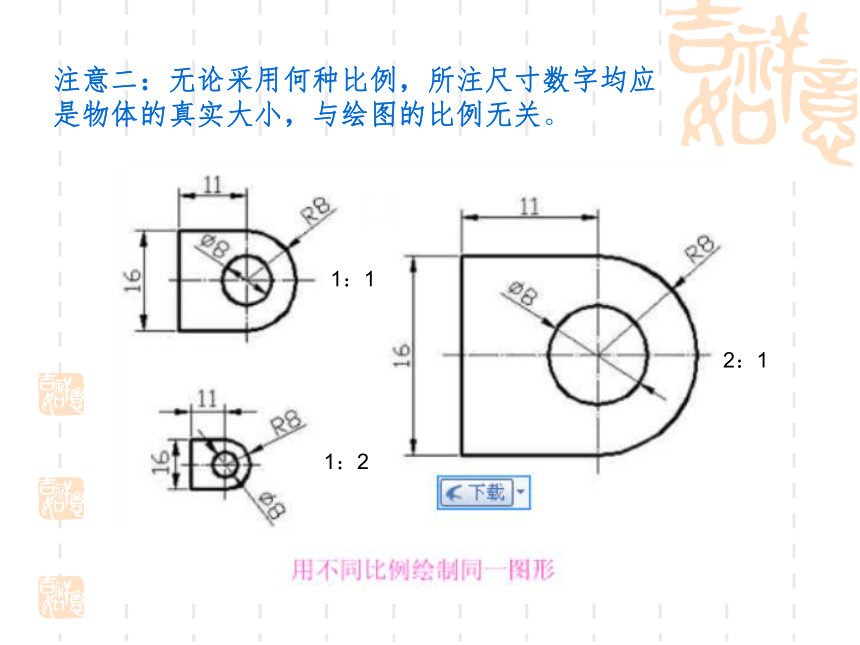

注意二：無論采用何種比例，所注尺寸數字均應是物體的真實大小，與繪圖的比例無關。
2：1
1：1
1：2
(四) 圖線
主要用途
主要用途
（五）尺寸標注
1、尺寸界線——細實線繪制
2、尺寸線———細實線繪制，終端一般用箭頭表示尺寸的起止
3、尺寸數字——表示機件的真實大小
常用的尺寸標注法
二、繪圖工具及用品
（一）常用繪圖工具及用法
丁字尺
三角板
圓規與分規
曲線板
（二）繪圖用品
1、繪圖紙
繪圖紙要求質地堅實，用橡皮擦不易起毛，上墨不滲。
2、繪圖鉛筆
錐形——畫細線或?qū)懽? 鏟形——畫粗線
