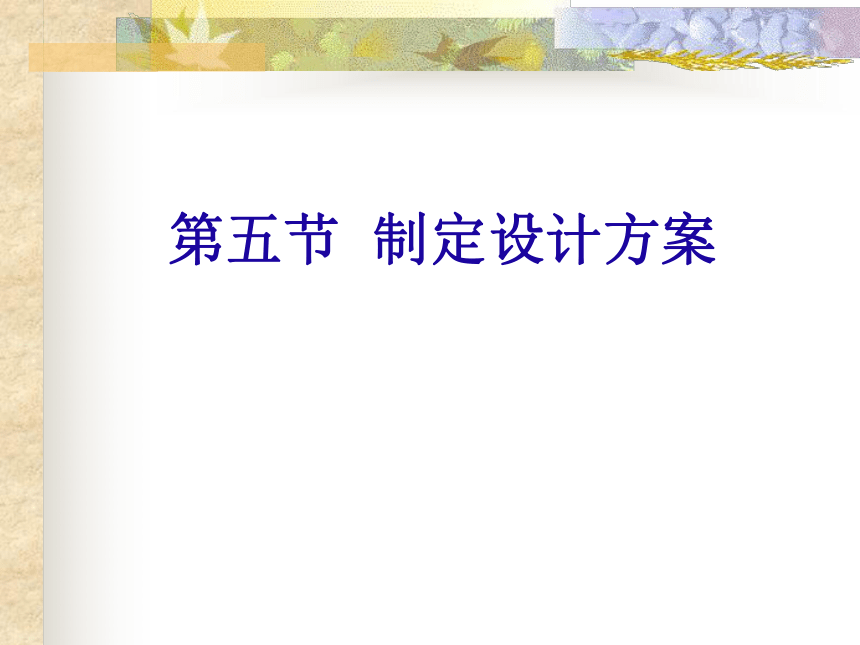

第五節 制定設計方案

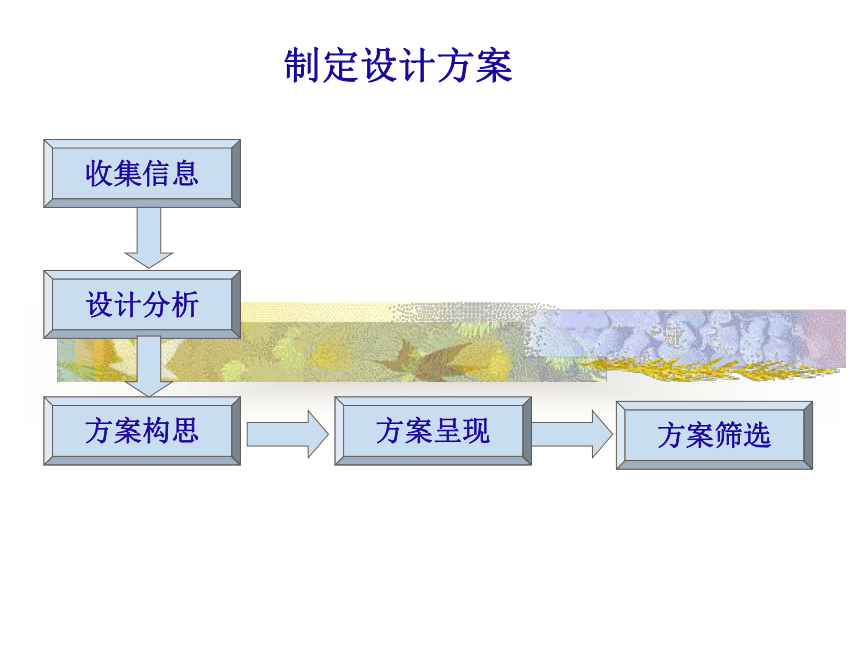

制定設計方案
收集信息
設計分析
方案構思
方案呈現
方案篩選

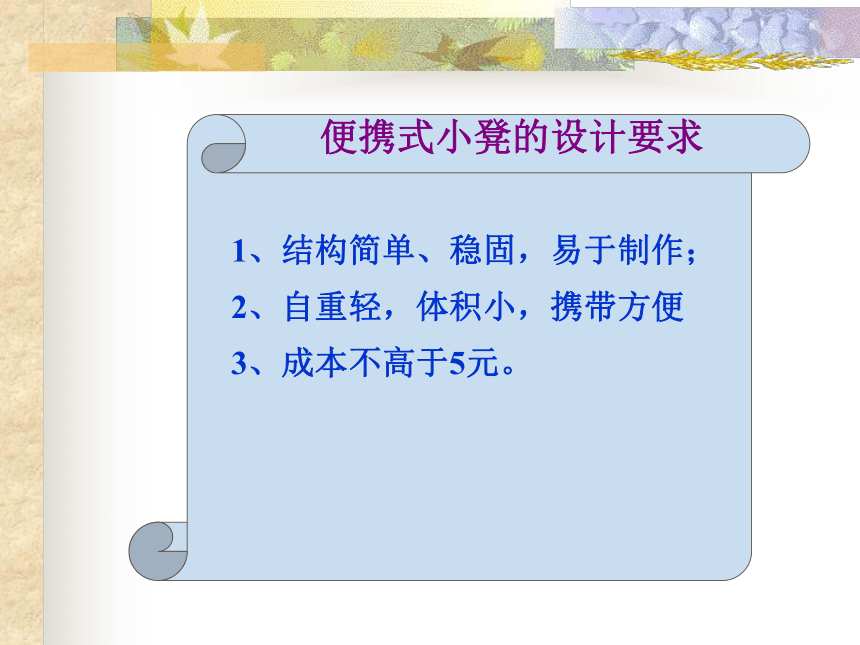

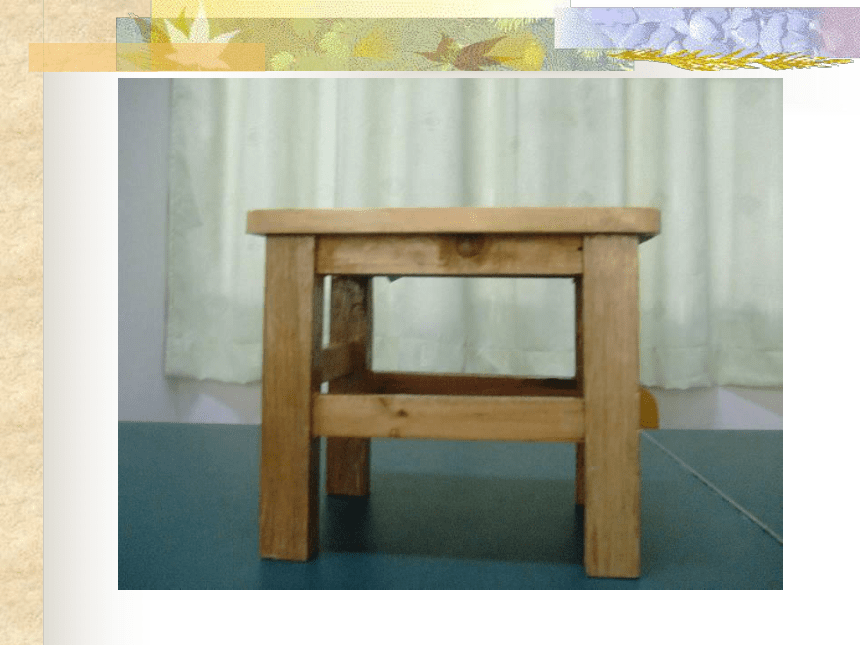

便攜式小凳的設計要求
1、結構簡單、穩固，易于制作；
2、自重輕，體積小，攜帶方便
3、成本不高于5元。
一、設計分析：
(1) 設計需要考慮的主要因素: 功能、結構穩定、安全可靠、成本適當、易于制作等
(2) 產品設計的三要素：物、人、環境
(3）明確使用對象進行具體設計分析
材 料
結 構
攜 帶
結構穩固
易于制作
自重輕
體積小
攜帶方便
成本不高5元
選輕質材料
選易加工材料
選廢舊材料
…………
擴大支撐面

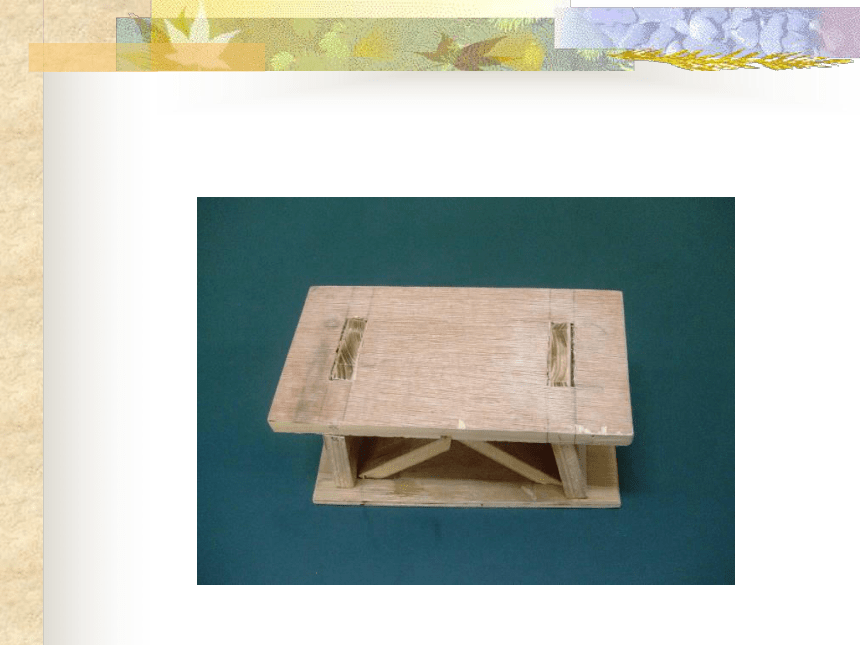

采用插接方式
…………
…………
盡量縮小體積

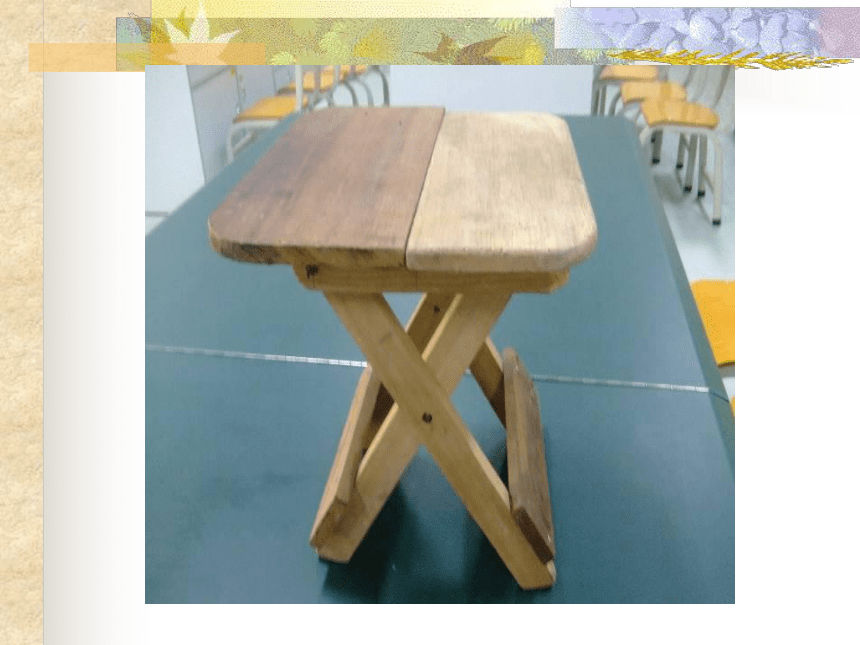

采用折疊式
閱讀方案，歸納書寫設計方案的格式，并從閱讀中了解以下問題。
1、設計說明書與產品說明書區別。
2、書寫設計說明書正文應依據標準。
3、圖紙?jiān)O(shè)計的分類，畫設計圖紙應滿足的條件。
4、閱讀書上111頁六面廣告宣傳燈案例，了解應如何進行投資估算。
5、以小組形式畫出凳子結構圖樣 （要求有簡要設計說明）
二、方案呈現
方案設計包括：
設計說明書
設計圖紙
工程投資估算
等等
選擇方案：分析比較，權衡和選擇
三、方案篩選
作業：
以小組形式，完成一設計方案的制定及書寫
設計方案格式：
（1）封面：寫明方案名稱、編制單位、編制日期、制作人；
（2）方案設計文件目錄；
（3）設計說明書；
（4）設計圖紙；
（5）工程投資估算
