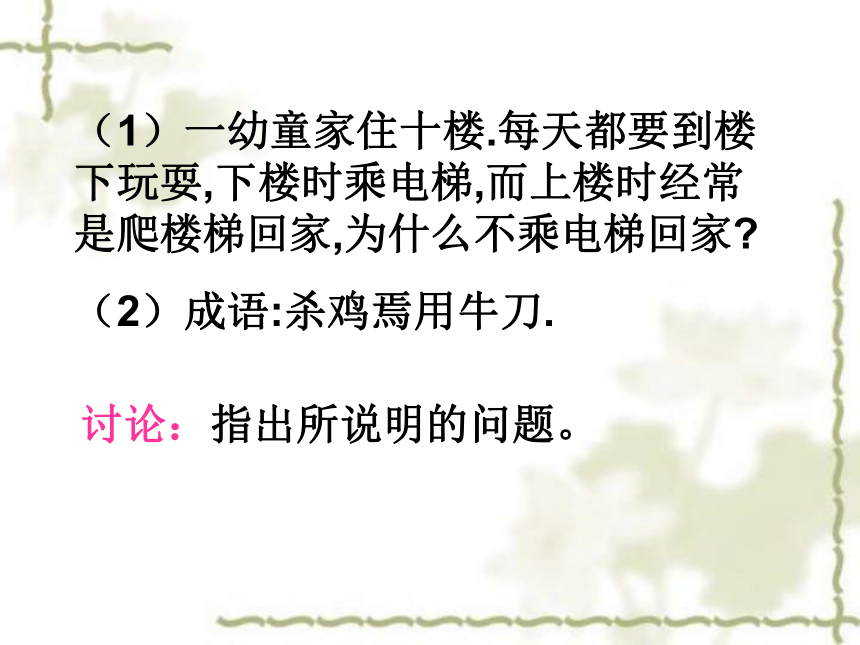

（1）一幼童家住十樓.每天都要到樓下玩耍,下樓時乘電梯,而上樓時經常是爬樓梯回家,為什么不乘電梯回家
（2）成語:殺雞焉用牛刀.
討論：指出所說明的問題。

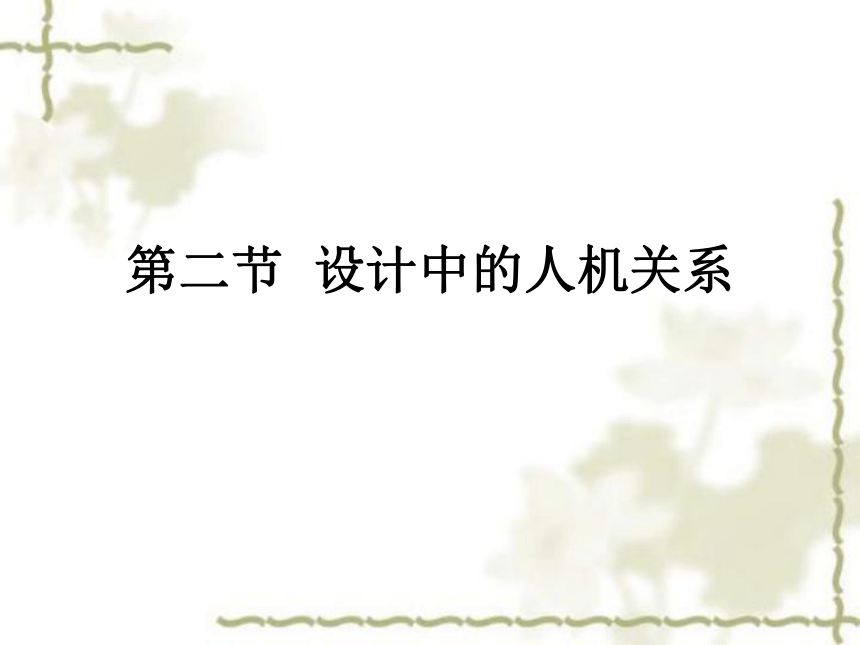

第二節 設計中的人機關系

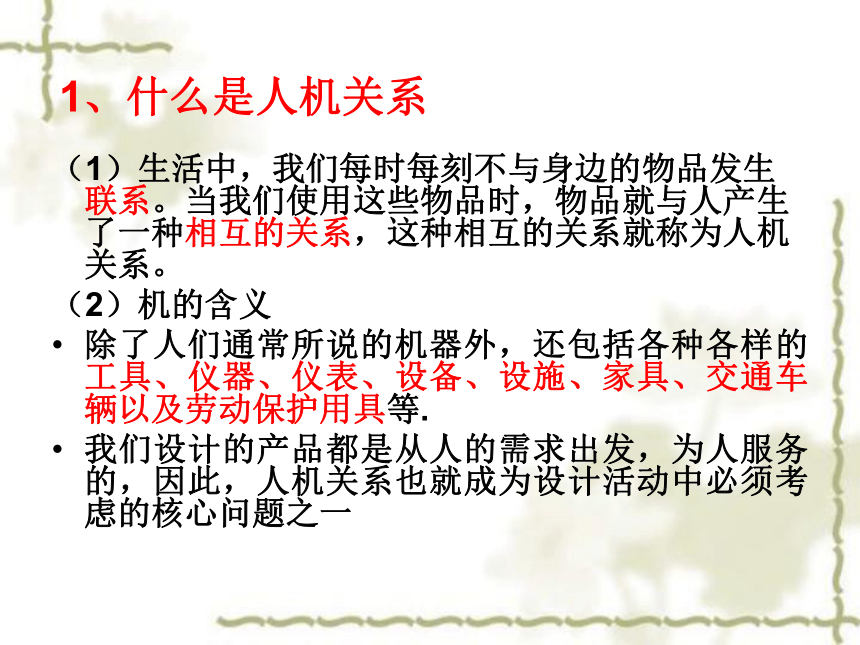

1、什么是人機關系
（1）生活中，我們每時每刻不與身邊的物品發生聯系。當我們使用這些物品時，物品就與人產生了一種相互的關系，這種相互的關系就稱為人機關系。
（2）機的含義
除了人們通常所說的機器外，還包括各種各樣的工具、儀器、儀表、設備、設施、家具、交通車輛以及勞動保護用具等.
我們設計的產品都是從人的需求出發，為人服務的，因此，人機關系也就成為設計活動中必須考慮的核心問題之一

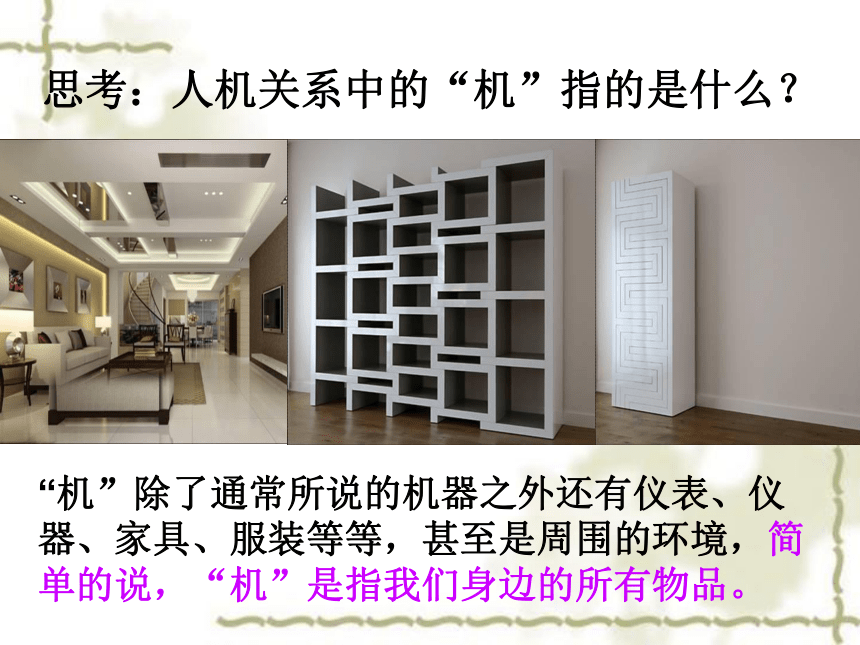

思考：人機關系中的“機”指的是什么？
“機”除了通常所說的機器之外還有儀表、儀器、家具、服裝等等，甚至是周圍的環境，簡單的說，“機”是指我們身邊的所有物品。

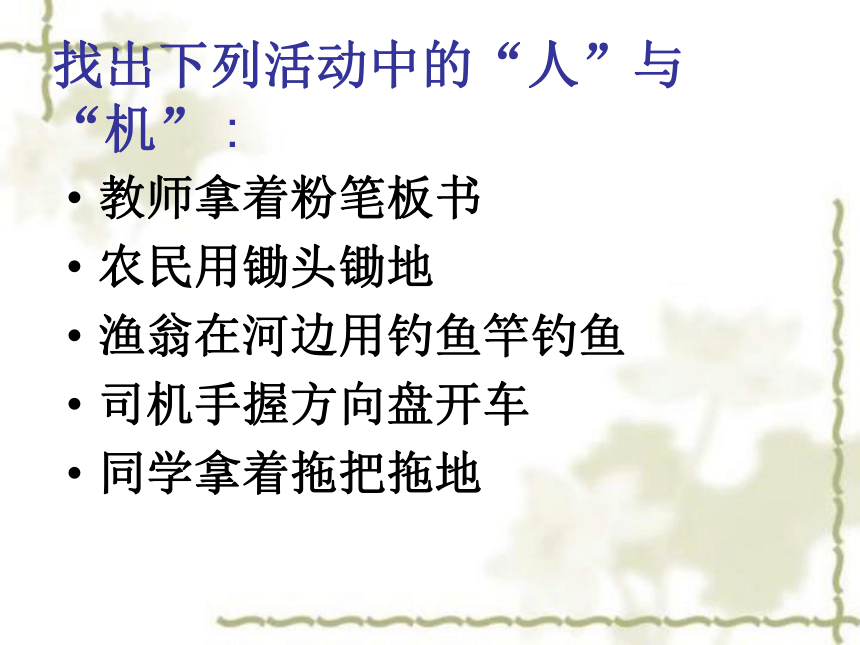

找出下列活動中的“人”與“機” :
教師拿著粉筆板書
農民用鋤頭鋤地
漁翁在河邊用釣魚竿釣魚
司機手握方向盤開車
同學拿著拖把拖地

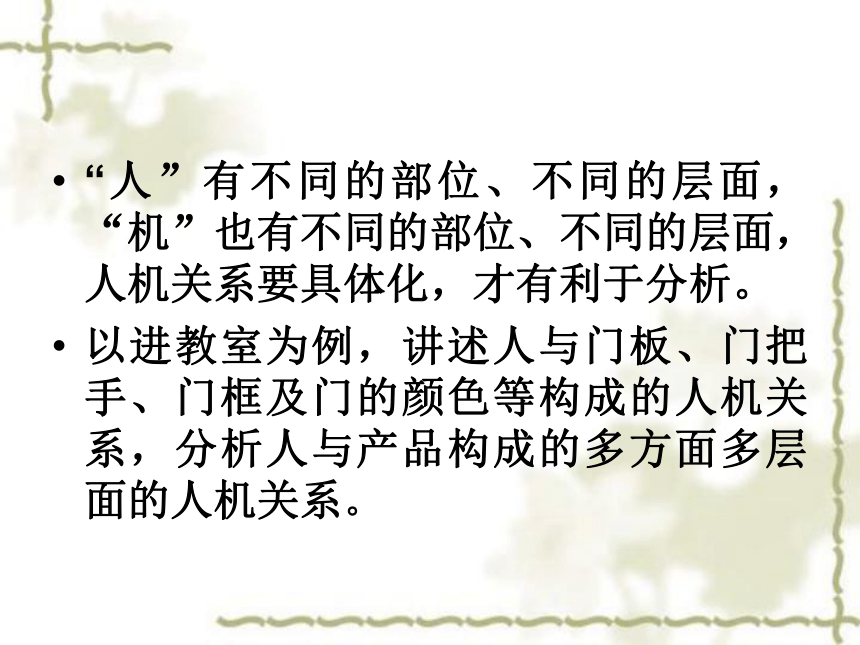

“人”有不同的部位、不同的層面，“機”也有不同的部位、不同的層面，人機關系要具體化，才有利于分析。
以進教室為例，講述人與門板、門把手、門框及門的顏色等構成的人機關系，分析人與產品構成的多方面多層面的人機關系。

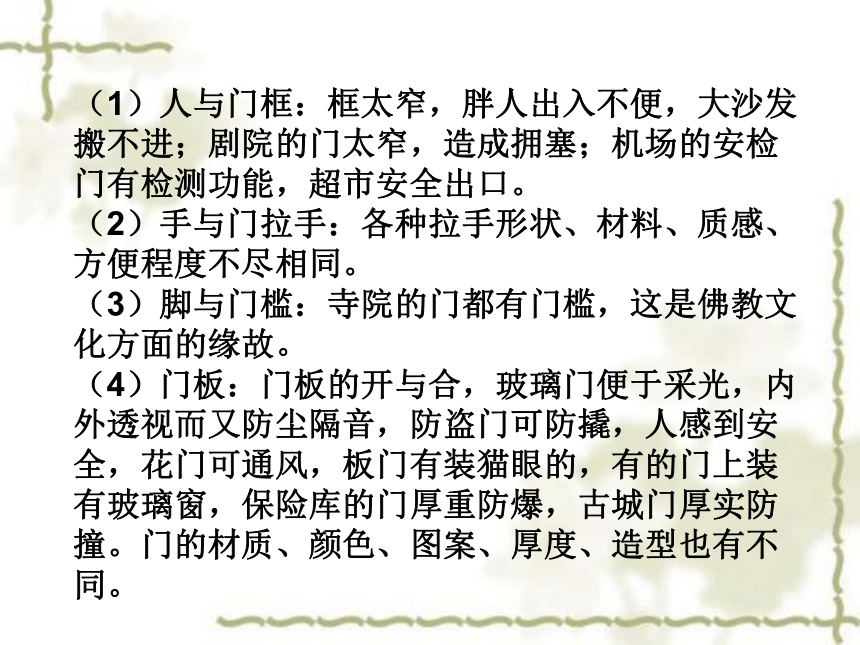

（1）人與門框：框太窄，胖人出入不便，大沙發搬不進；劇院的門太窄，造成擁塞；機場的安檢門有檢測功能，超市安全出口。
（2）手與門拉手：各種拉手形狀、材料、質感、方便程度不盡相同。
（3）腳與門檻：寺院的門都有門檻，這是佛教文化方面的緣故。
（4）門板：門板的開與合，玻璃門便于采光，內外透視而又防塵隔音，防盜門可防撬，人感到安全，花門可通風，板門有裝貓眼的，有的門上裝有玻璃窗，保險庫的門厚重防爆，古城門厚實防撞。門的材質、顏色、圖案、厚度、造型也有不同。

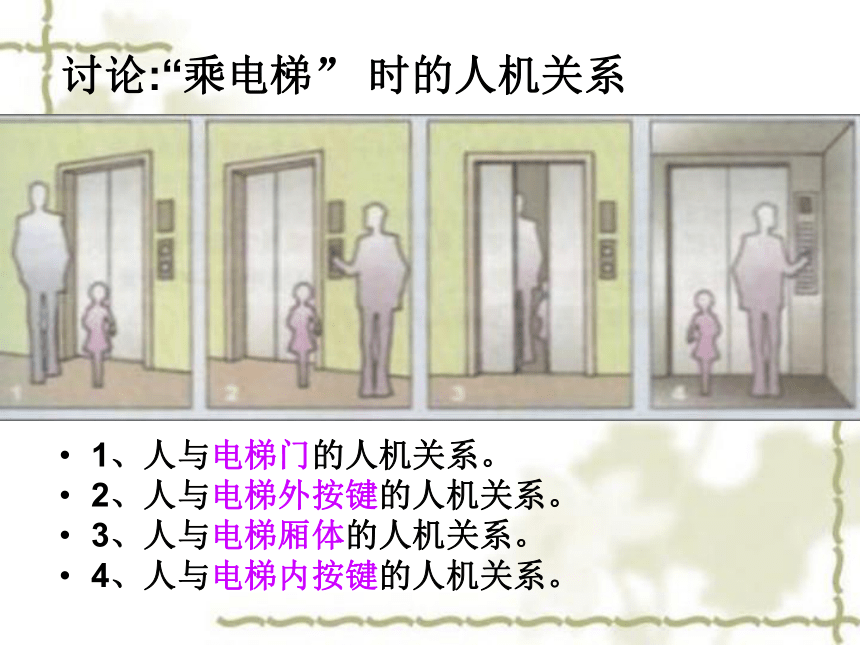

討論:“乘電梯” 時的人機關系
1、人與電梯門的人機關系。
2、人與電梯外按鍵的人機關系。
3、人與電梯廂體的人機關系。
4、人與電梯內按鍵的人機關系。

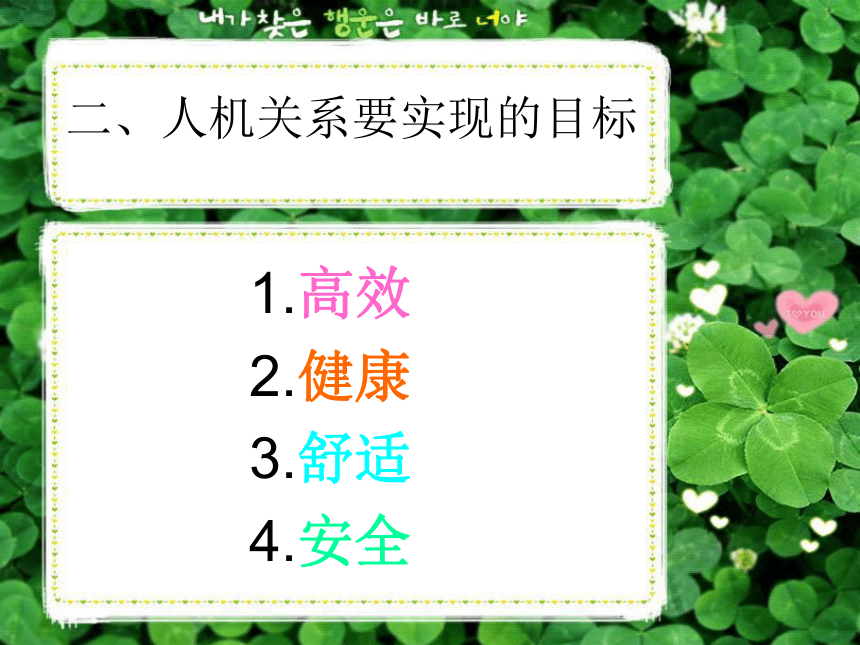

二、人機關系要實現的目標
1.高效
2.健康
3.舒適
4.安全

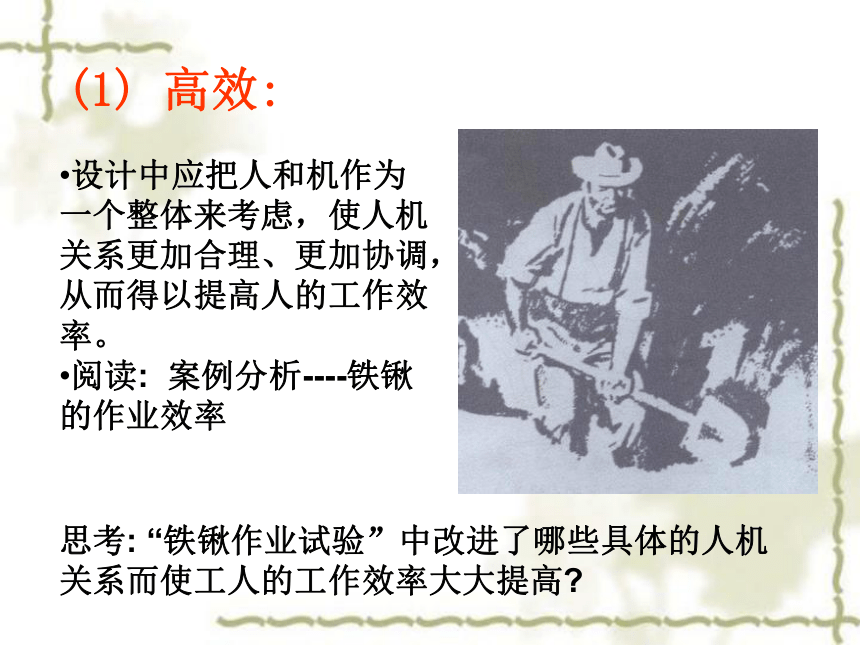

(1) 高效:
設計中應把人和機作為一個整體來考慮，使人機關系更加合理、更加協調，從而得以提高人的工作效率。
閱讀: 案例分析----鐵鍬的作業效率
思考: “鐵鍬作業試驗”中改進了哪些具體的人機關系而使工人的工作效率大大提高

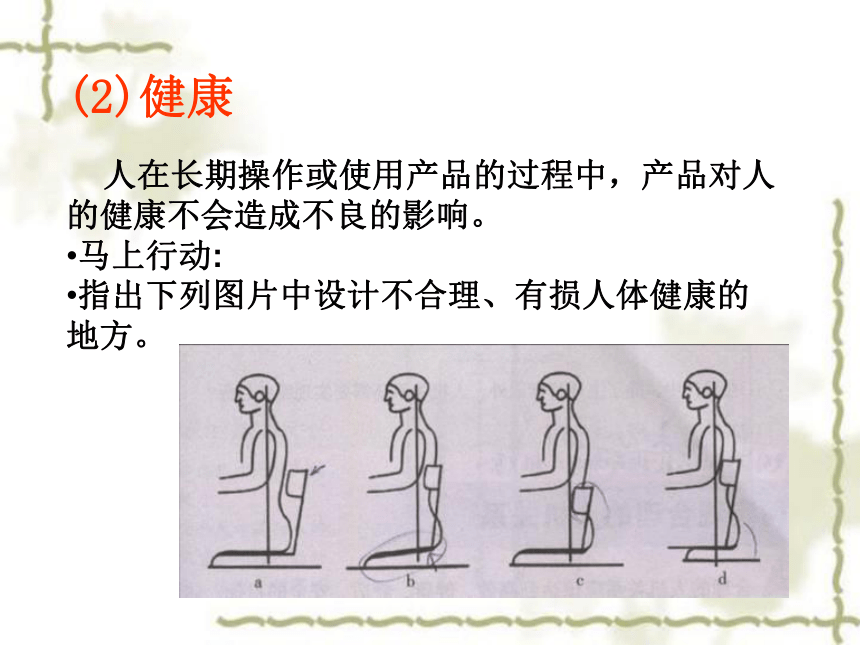

(2)健康
人在長期操作或使用產品的過程中，產品對人的健康不會造成不良的影響。
馬上行動:
指出下列圖片中設計不合理、有損人體健康的地方。

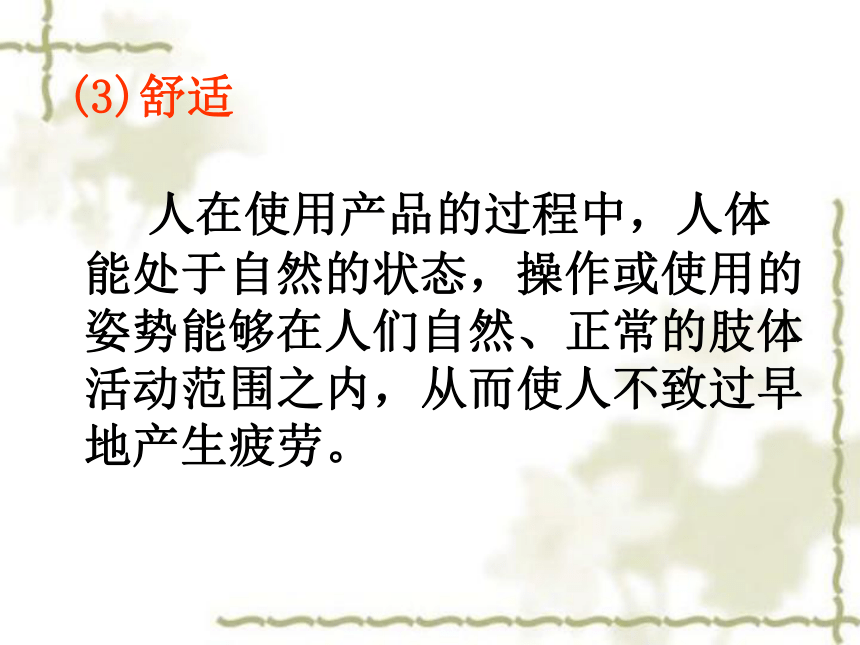

(3)舒適
人在使用產品的過程中，人體能處于自然的狀態，操作或使用的姿勢能夠在人們自然、正常的肢體活動范圍之內，從而使人不致過早地產生疲勞。
站在工作臺前栽剪布料，哪一把剪刀更方便、省力、高效？
坐著剪紙用哪把剪刀更方便？
（4）安全
在長期操作或使用產品的過程中，不能對我們?nèi)说纳眢w造成傷害 .
想一想：
在我們學校有哪些地方實現了人機關系中的安全目標？
汽車的安全帶設計、沖床的安全保護設計、兒童坐椅前的護欄設計等
在設計中,人機關系除要考慮高效、健康、舒適、安全外，還要實現哪些目標？
請?jiān)倭信e一、二個。
思考：
3. 實現合理的人機關系，應考慮的幾個要素
1）設計參照普通人群為標準,也要考慮特殊人群的需要。
2）設計要符合人體的靜態尺寸,也要符合人體的動態尺寸，還有生活習慣、民族信仰 。
3）要滿足人的生理需求,也要滿足人的心理需求(視覺、聽覺、觸覺、味覺）。
4）信息的交互。
(1) 普通人群與特殊人群
馬上行動
如圖所示的地下通道，你認為其設計忽略了哪些人群的需要
盲人\坐輪椅的人
（2）靜態的人與動態的人
人們使用產品時處于靜態和動態兩種狀態交替之中，因此，設計的產品不但要符合人體的靜態尺寸，也要符合人體的動態尺寸。
為了形成良好的人機關系，不僅要使產品符合人體靜態尺寸，而且要讓人在使用它時，能夠方便施力、有足夠的空間等。這樣的設計有利于減少人體疲勞，提高效率，滿足健康、舒適的要求。
小辭典：靜態尺寸是指人的構造尺寸；動態尺寸是指人的功能尺寸，包括人的動作范圍、體形變化等測量數據。
人在使用產品時處于靜態和動態兩種狀態交替之中，因此，設計的產品不但要符合人體的靜態尺寸 ，也要符合人體的動態尺寸
1、圖中是否考慮到了人的靜態尺寸和動態尺寸
2、請你找出生活中類似的情況，并提出改進的方案。
(3）人的生理需求與人的心理需求
設計中的人機關系，不僅要滿足人的生理需求，而且要滿足人的心理需求，產品的色彩、材質等都會對人的心理產生影響。視覺、聽覺、觸覺、味覺等都影響人的心理感受，如果能在設計中注意滿足人在這些方面的心理需求，就可以將人機關系處理得更好。
漂亮?xí)r尚家具的擺設
要滿足人的心理需求必須考慮如下四個方面的問題:
視覺：對產品形狀，空間關系、色彩的感覺
聽覺：對產品的聲音的感覺
味覺：對產品的口味的感覺
觸覺：手、足、皮膚對產品的感覺
顏色對人心理的影響
紅--------
喜慶、熱情，危險，警示
白--------
純潔，神圣，高雅，輕飄
黑--------
有力，沉重，神秘，嚴肅，罪惡
灰--------
平凡、謙和、失意、中庸
（4）信息的交互
人與產品的互動過程就是人與產品之間信息傳遞的過程，即人機之間運用信息語言交流的過程。
如：電話機的號碼顯示、手機的來電顯示、帶攝像頭的手機、3G手機、從收音機到電視機
當電梯到達指定樓層時蜂鳴器會發出聲音提醒乘客
通過開門和關門鍵，人可以發出開門或關門的指令
人對電梯發出指令的工具，如：去８樓，只要按８號鍵
電梯反饋現在的位置
上下箭頭是電梯
反饋給人的一種
形式，如向下箭
頭亮表示電梯正
在向下運動
利用鍵盤
鼠標輸入
指令
電腦以對話框的形式把信息反饋給電腦操作者
當然，電腦反饋給操作
者的信息可以是多種多
樣的，例如：圖象畫面，
聲音等等
人與電腦之間實現了信息的相互交流
好方便啊！
信息的交互
人與產品的互動過程就是人與產品之間信息傳遞的過程。
１.液晶顯示器
４.有指示燈的開關
２.有來電顯示的手機
３.維拉克斯的空調系統
