菏澤一中 王海廷

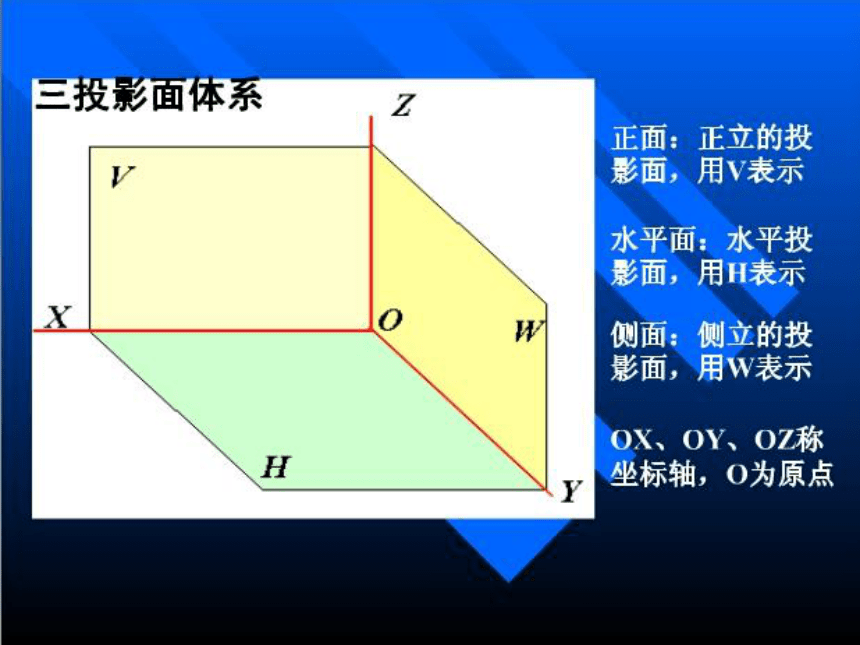

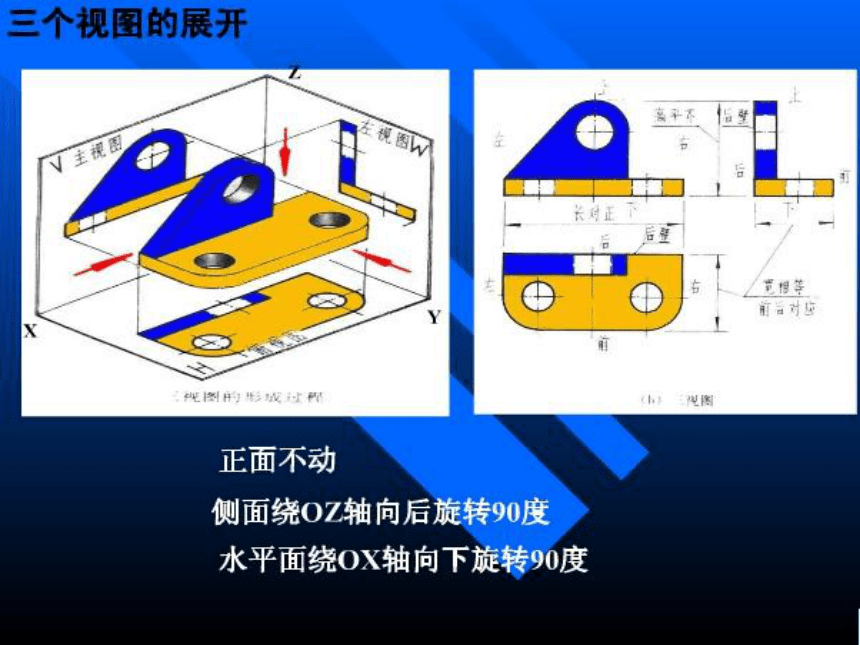

三視圖的畫法
筆：粗實線 矩形筆； 其余 圓錐形筆
線：粗實線 可見的輪廓線
細實線 尺寸標注線
點劃線 中心線、對稱線、軸線
虛 線 不可見看的輪廓線
畫法說明
1、同一張圖樣中，同類圖線的寬度應基本一致。
2、虛線、點劃線相交時，應使兩小段相交。
3、兩直線相交處要避免間隙或線段出界。
4、兩線相切的切點處，應畫成一條線粗。
畫圖步驟
a、確定畫圖比例和圖紙幅面
根據所畫物體的大小和復雜程度選用
c、在圖紙上畫出各視圖的中心線、對稱線、軸線及其他基準線。
b、布置視圖位置
主視圖確定之后，其他兩個視圖也就相應地確定了。
注意：考慮到尺寸布置的需要，可適當加大各視圖之間的距離，
d、 畫底稿
用稍硬的鉛筆（2H鉛筆）。
e、檢查和描深
底稿完成后，按原畫圖順序仔細檢查，糾正
錯誤和補充遺漏，用 HB 或 B 鉛筆按標準線描出
各線條。
畫圖順序

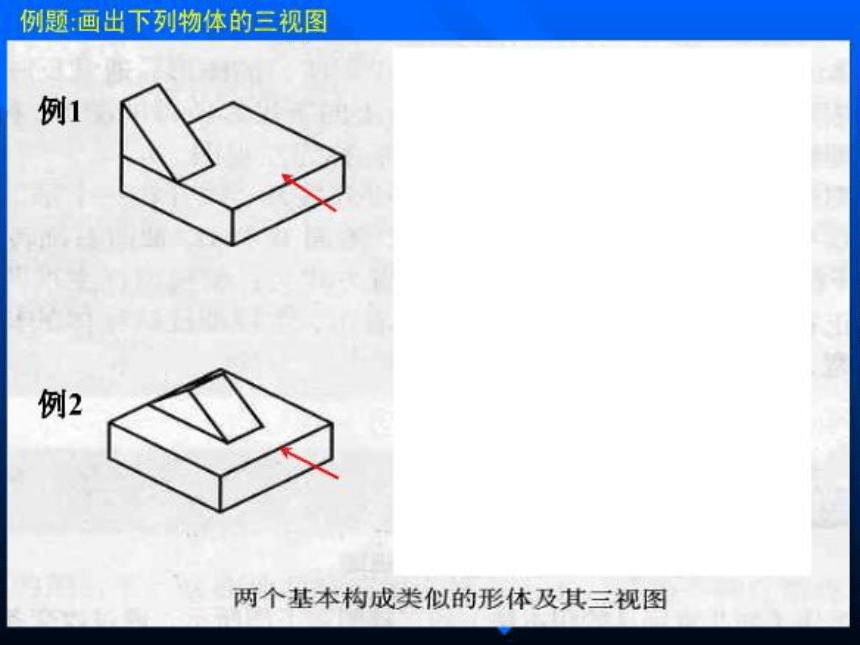

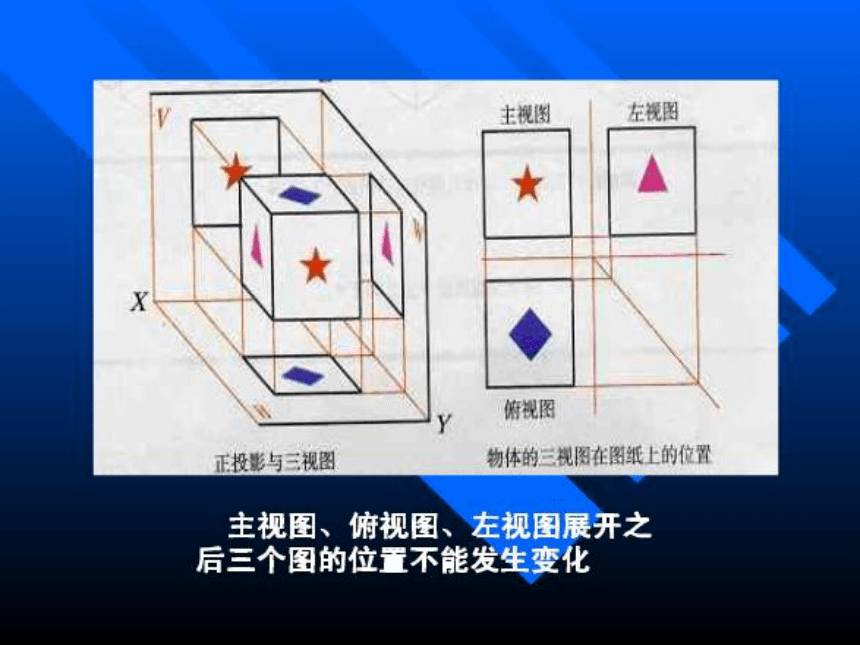

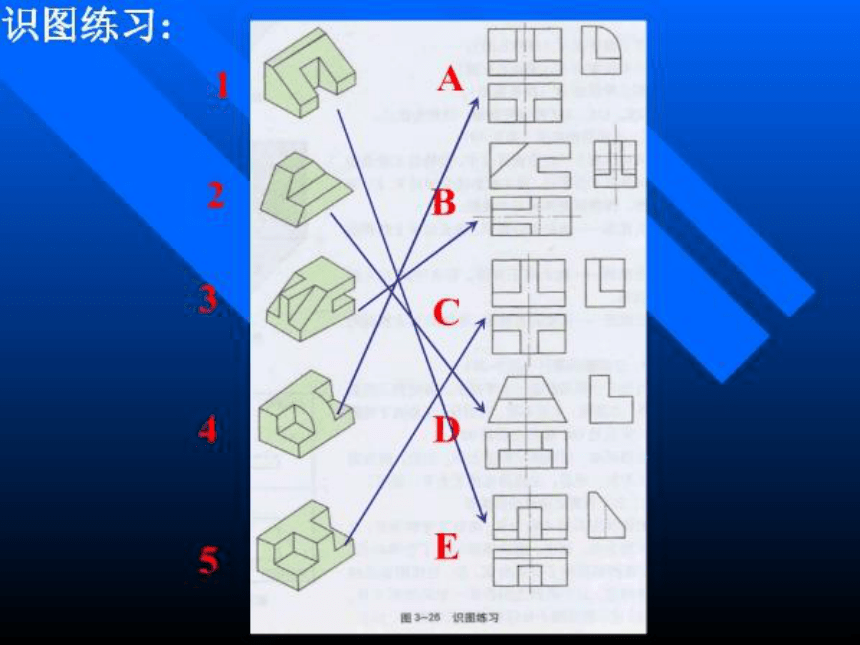

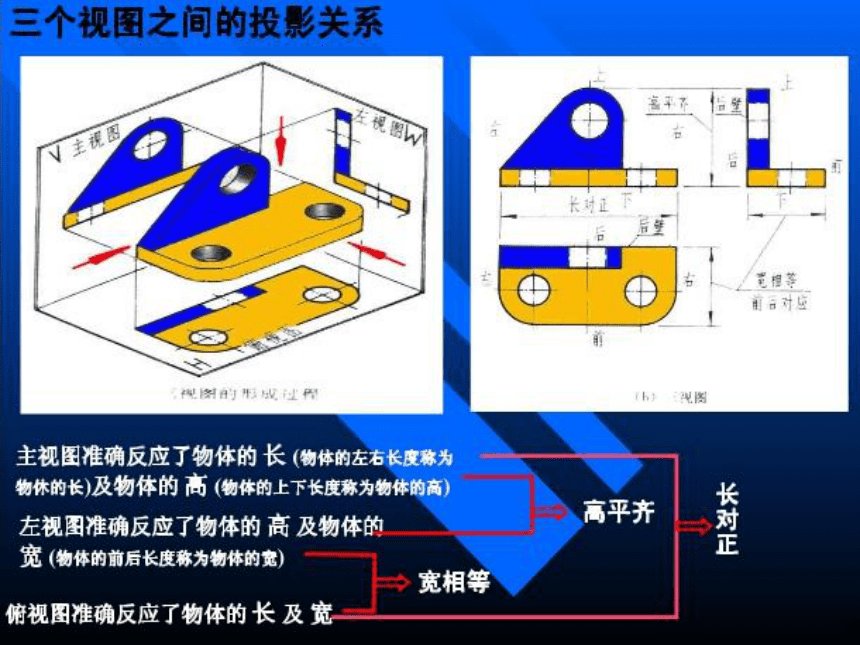

畫圖順序：為由大到小、由外形到內形及3 個
視圖配合作圖，使每個部分符合“長對正、高平
齊、 寬相等”的投影規律。
畫圖時應注意的問題
1、先畫主體部分，后畫次要部分。
2、幾個視圖要配合著畫。
不要先畫完一個視圖，再畫另一個視圖。
3、各部分之間畫出分界線
4、描深時先畫圓或圓弧，后畫直線，不可 見
部分用虛線畫出，對稱線、軸線和圓的中心
線均用點劃線畫出。
