白沙中學 王堂輝
2009-12
《技術與設計1》地質版
第四章 §1 材料 （第1講）

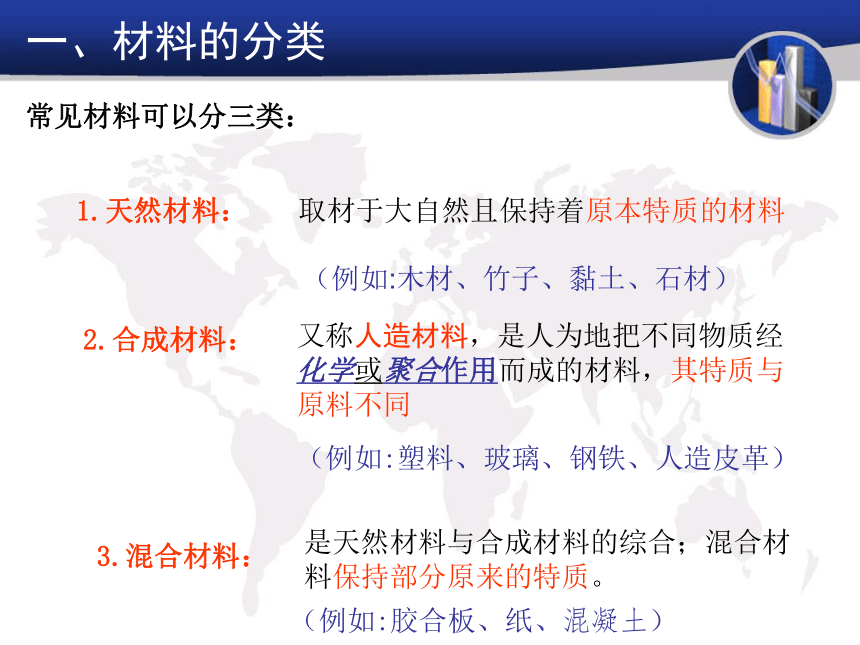

一、材料的分類
常見材料可以分三類：
1.天然材料：
2.合成材料：
3.混合材料：
取材于大自然且保持著原本特質的材料
（例如:木材、竹子、黏土、石材）
又稱人造材料，是人為地把不同物質經化學或聚合作用而成的材料，其特質與原料不同
（例如:塑料、玻璃、鋼鐵、人造皮革）
是天然材料與合成材料的綜合；混合材料保持部分原來的特質。
（例如:膠合板、紙、混凝土）

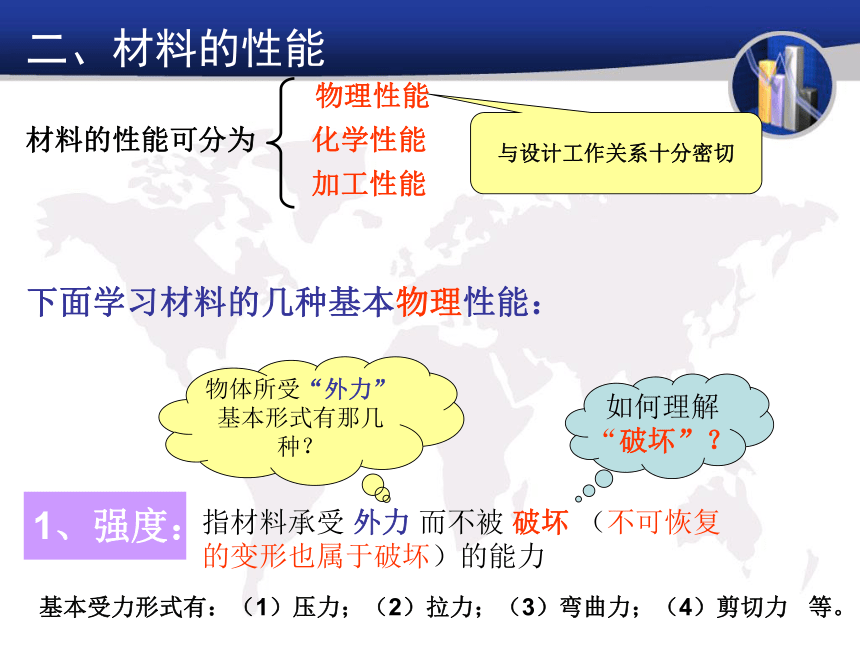

二、材料的性能
材料的性能可分為
物理性能
化學性能
加工性能
與設計工作關系十分密切
1、強度：
指材料承受 外力 而不被 破壞 （不可恢復的變形也屬于破壞）的能力
下面學習材料的幾種基本物理性能：
如何理解“破壞”？
物體所受“外力”基本形式有那幾種？
基本受力形式有：（1）壓力；（2）拉力；（3）彎曲力；（4）剪切力 等。
（1）
（抗壓力示意圖）
F
F
F
F
F
F
F

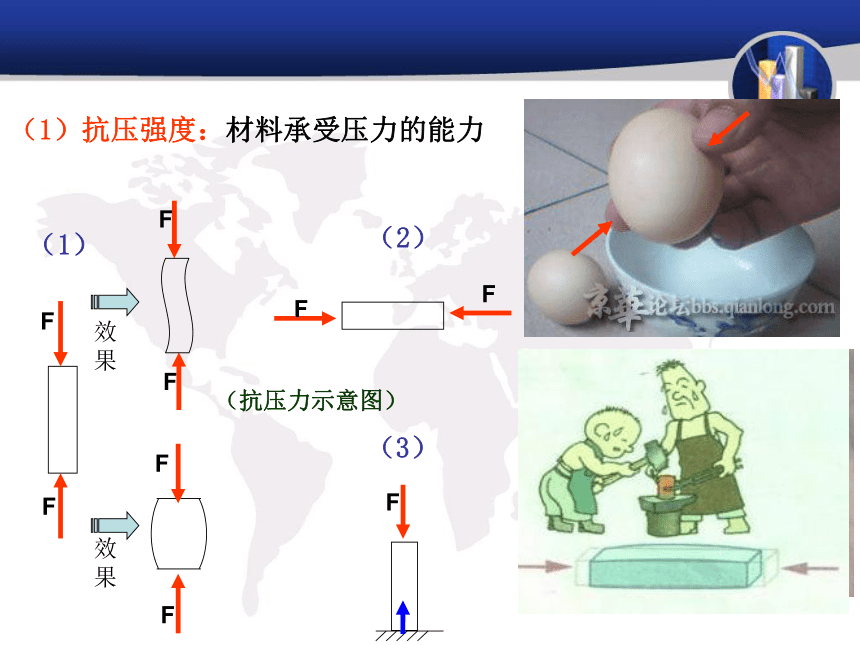

（1）抗壓強度：材料承受壓力的能力
（2）
（3）
F
F
效果
效果

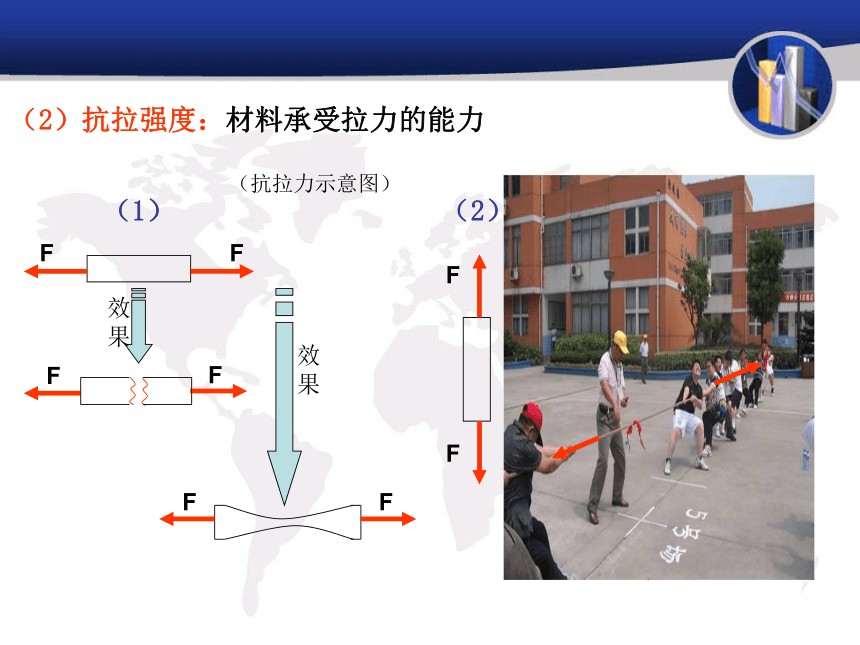

（2）抗拉強度：材料承受拉力的能力
F
F
F
F
（1）
（2）
F
F
效果
（抗拉力示意圖）
F
F
效果
（1）
（2）
F
F

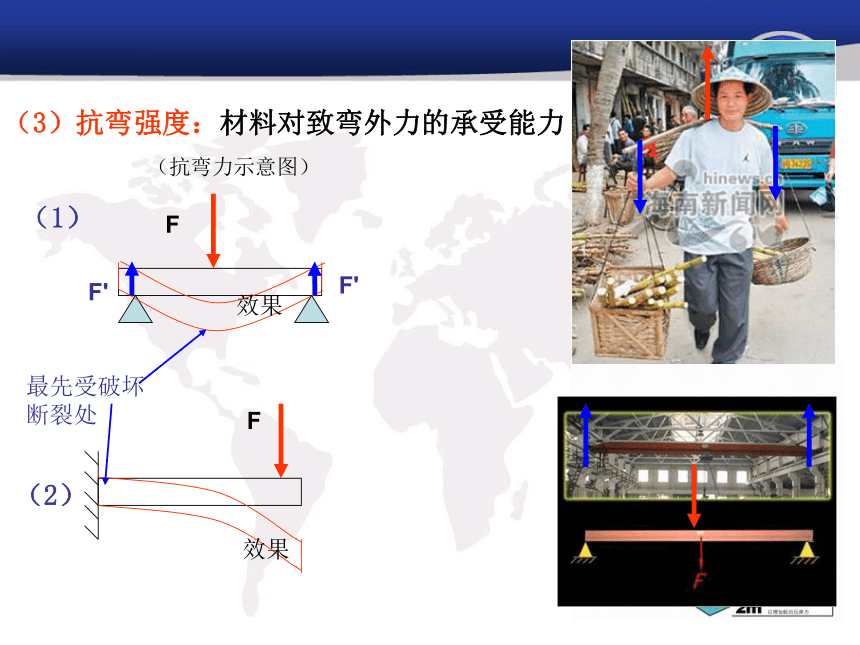

（3）抗彎強度：材料對致彎外力的承受能力
最先受破壞斷裂處
（抗彎力示意圖）
效果
效果
F'
F'
（抗剪力示意圖）
F
F

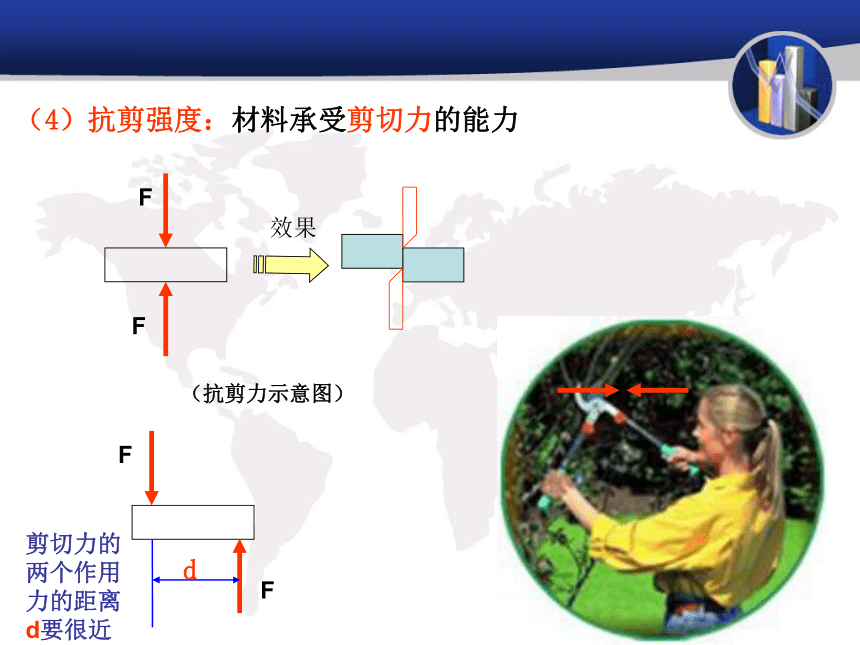

（4）抗剪強度：材料承受剪切力的能力
效果
F
F
剪切力的兩個作用力的距離d要很近
d
對材料強度的探究
探究2： 在運用材料時，如何改善材料的強度呢？ 比如一雙木筷子使用中容易彎曲或折斷，在不改變材料下你有什么方法來改善這雙木筷子的強度呢？
探究
探究1： 材料的抗壓、抗拉、抗彎和抗剪強度是不是要么都好（強），要么都差（弱）呢？你能舉例說明嗎？
例：混凝土和石材都有較好的抗壓強度，但其抗拉強度就較差。因故混凝土梁上加上鋼筋來改善其抗拉強度，以免產生裂變。
2、彈性：
指材料受外力作用時改變了形狀，當外力消失后又能恢復原來形狀的能力。
a）很多材料如塑料、金屬、木材等都具有一定的彈性； b）改變材料形狀結構也可獲得較好的彈性。
彈弓
不銹鋼碗
3、韌性：
指材料抗沖擊震動的能力。
陶瓷碗
用鐵錘敲打不銹鋼碗和陶瓷碗，那個容量破碎呢？
4、硬度：
指材料抵抗刮削、切割或磨損的能力。
用刀子削木棍和鐵絲那個容易被刮削？
用什么方法比較出這兩個方塊那個較硬呢？
粉筆在黑板上寫出字來，這說明什么？
俗話說的‘雞蛋碰石頭’，用來比喻雙方力量懸殊不堪一擊。這是利用雞蛋和石頭的硬度來做形象比喻。雞蛋硬度和石頭硬度相差太遠，一相碰雞蛋必碎無凝。 那么一顆很小的沙礫能不能把雞蛋擠破？ 這說明硬度與材料的大小形狀有沒有關？
5、延展性：
金屬的延展性良好，其中金、鉑、銅、銀、鎢、鋁都富于延展性。非金屬材料延展性就不太好。 當用小刀刻劃具有延展性的礦物時，礦物表面被刻之處立即留下光亮的溝痕，而不出現粉末或碎粒，據此可區別于延展性良好與否。
指材料接受折、鍛、壓等外力，被改變形狀或被延伸，而材料沒有遭受破壞的能力。
小知識
鐵絲和小木棍那個容易被折斷？
沖壓不銹鋼盤子生產現場
上模具
下模具
沖壓機床
沖壓來制品：不銹鋼盤子
6、其它：
導電性、傳熱性等
導電性 例如：銅容量導電，橡膠絕緣。
傳熱性 例如：握住鐵絲的一端，用火燒另一端，很快就感覺到燙手；但同樣作法，握木棍卻不感到燙手。
三、小結
一.材料的分類：
二.材料的幾種基本物理性能：
天然材料：
合成材料：
混合材料：
3、韌性：
1、強度：
2、彈性：
4、硬度：
5、延展性：
6、其它：
1）了解材料的三種分類； 2）要懂得判斷和區分材料是屬于那種分類
1）主要理解前5種基本物理性能； 2）重點掌握強度的四種力（壓力、拉力、彎曲力和剪切力）作用的示意圖。
活動與交流
2、在設計過程中如何合理的選擇材料？
木碗 不銹鋼碗 塑料碗
強度 抗彎強度
抗壓強度
抗彎強度
抗剪強度
彈性
韌性
硬度
延展性
（課外）
1、請同學們說說表中三種不同材料制成的碗，比較說出這些碗的物理性質的優劣強弱！(在下表中填上好、中、差）
