第六章 設計圖樣的繪制
一、設計表現圖
一、技術語言的種類和應用
（一）、技術語言的概念

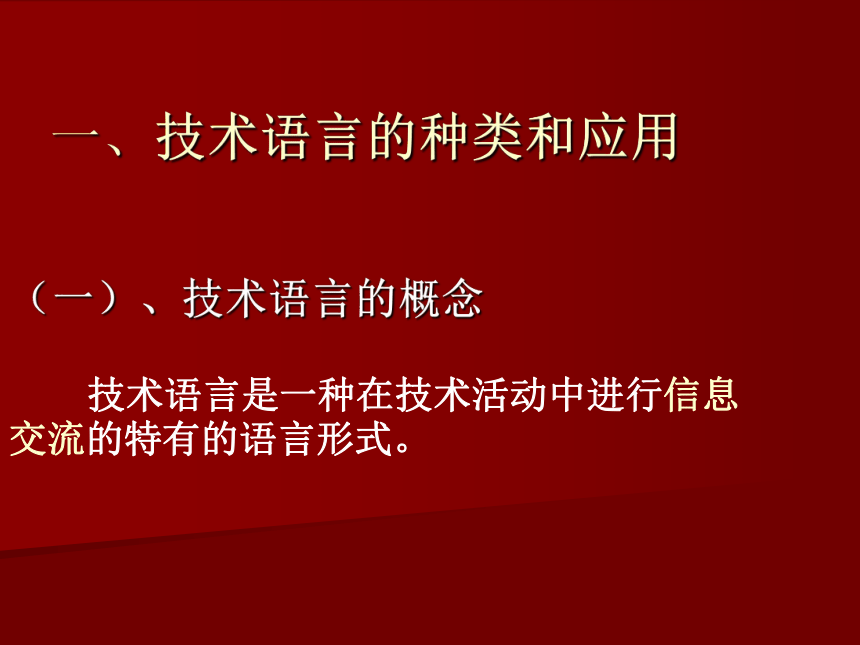

技術語言是一種在技術活動中進行信息交流的特有的語言形式。

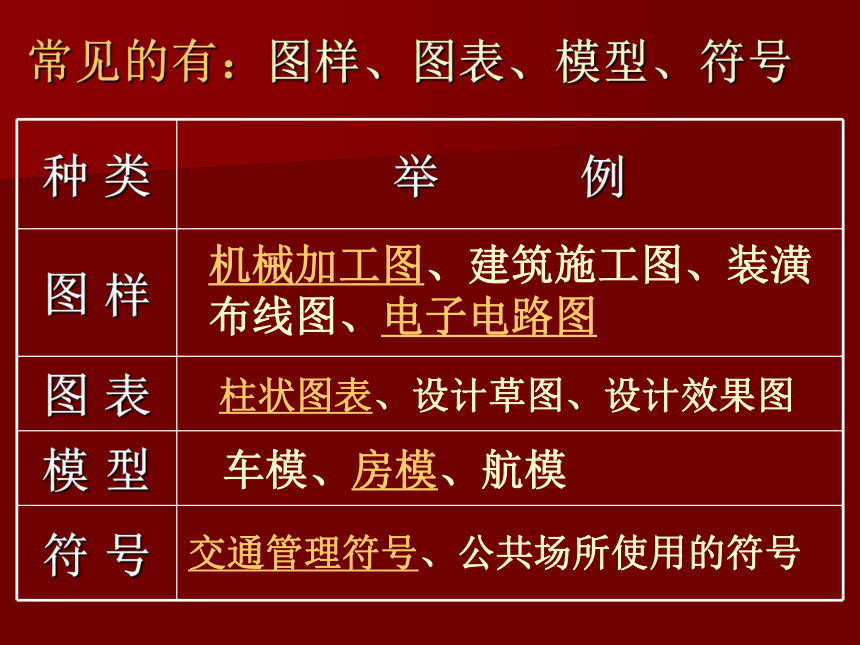

常見的有：圖樣、圖表、模型、符號
種 類 舉 例
圖 樣
圖 表
模 型
符 號
機械加工圖、建筑施工圖、裝潢布線圖、電子電路圖
柱狀圖表、設計草圖、設計效果圖
車模、房模、航模
交通管理符號、公共場所使用的符號

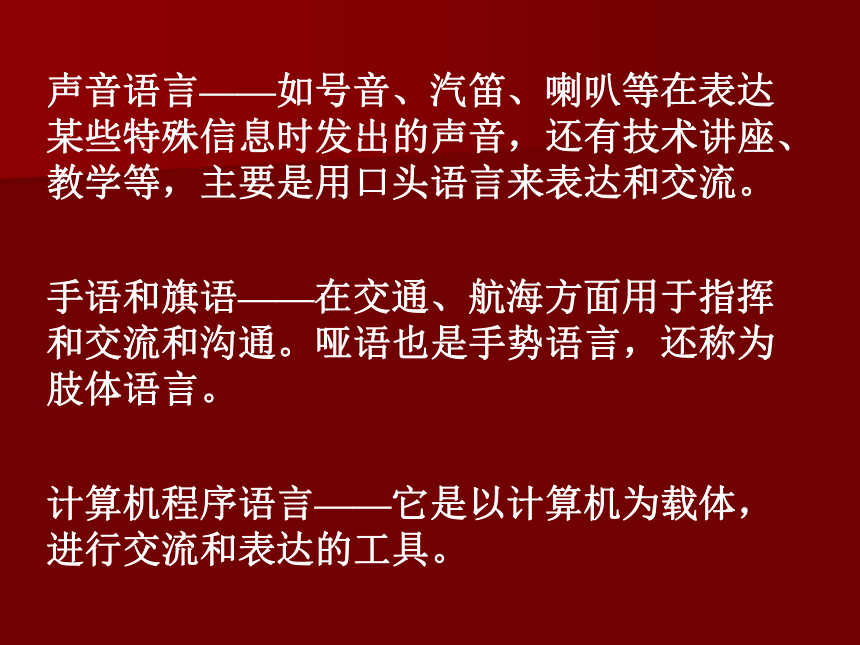

聲音語言——如號音、汽笛、喇叭等在表達某些特殊信息時發出的聲音，還有技術講座、教學等，主要是用口頭語言來表達和交流。
手語和旗語——在交通、航海方面用于指揮和交流和溝通。啞語也是手勢語言，還稱為肢體語言。
計算機程序語言——它是以計算機為載體，進行交流和表達的工具。

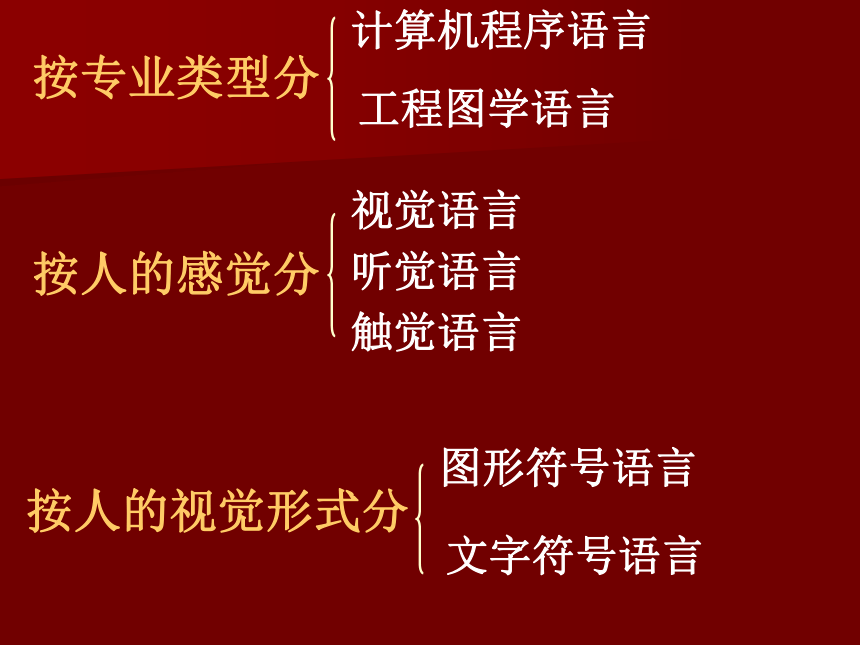

按專業類型分
計算機程序語言
工程圖學語言
按人的感覺分
按人的視覺形式分
視覺語言
聽覺語言
觸覺語言
圖形符號語言
文字符號語言

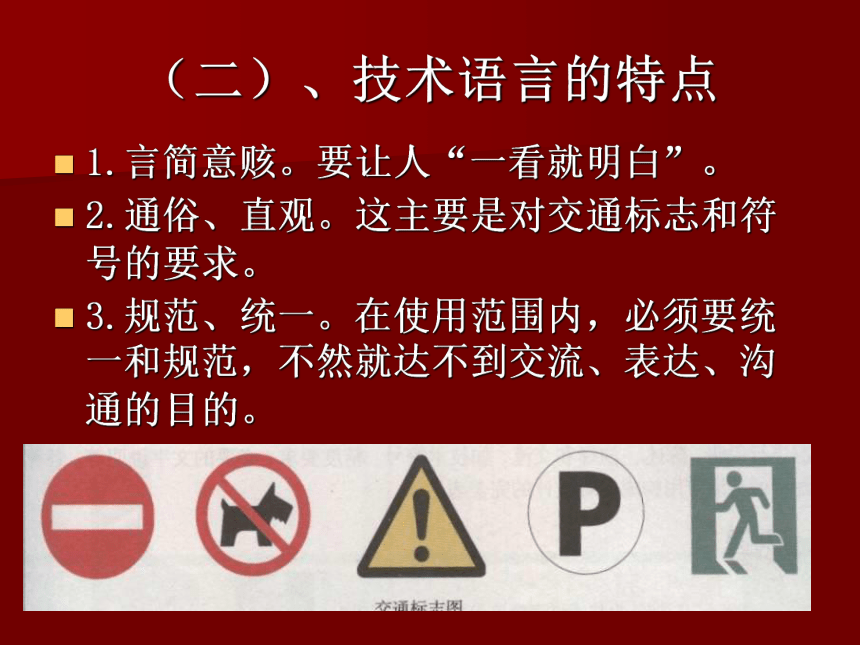

（二）、技術語言的特點
1.言簡意賅。要讓人“一看就明白”。
2.通俗、直觀。這主要是對交通標志和符號的要求。
3.規范、統一。在使用范圍內，必須要統一和規范，不然就達不到交流、表達、溝通的目的。

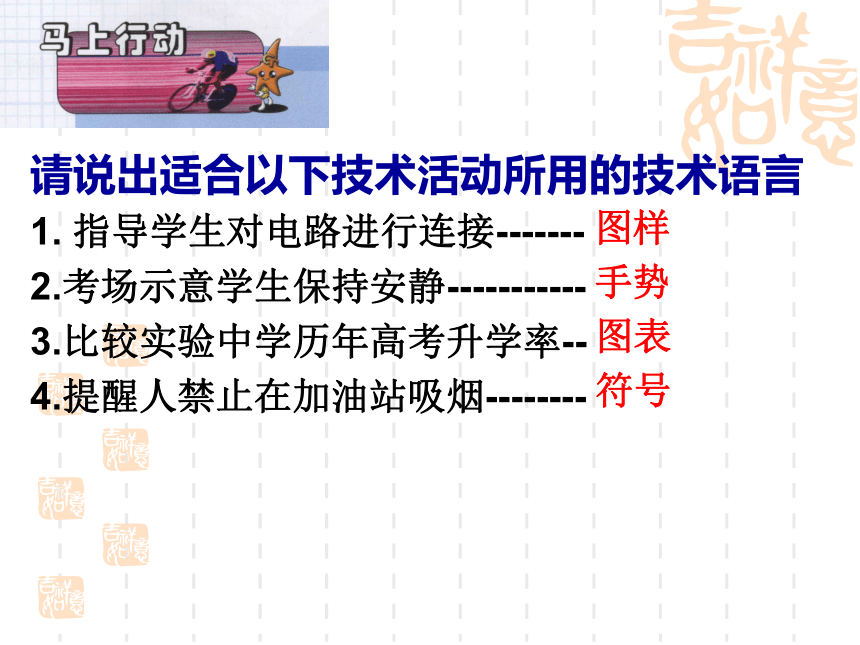

請說出適合以下技術活動所用的技術語言
1. 指導學生對電路進行連接-------
2.考場示意學生保持安靜-----------
3.比較實驗中學歷年高考升學率--
4.提醒人禁止在加油站吸煙--------
圖樣
手勢
圖表
符號

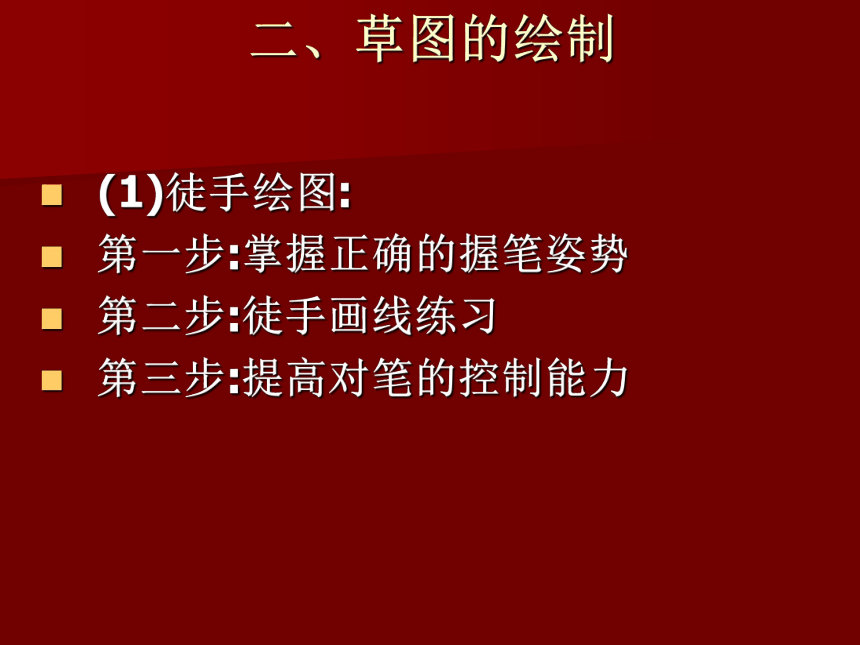

二、草圖的繪制
(1)徒手繪圖:
第一步:掌握正確的握筆姿勢
第二步:徒手畫線練習
第三步:提高對筆的控制能力
(2)基本圖形的畫法

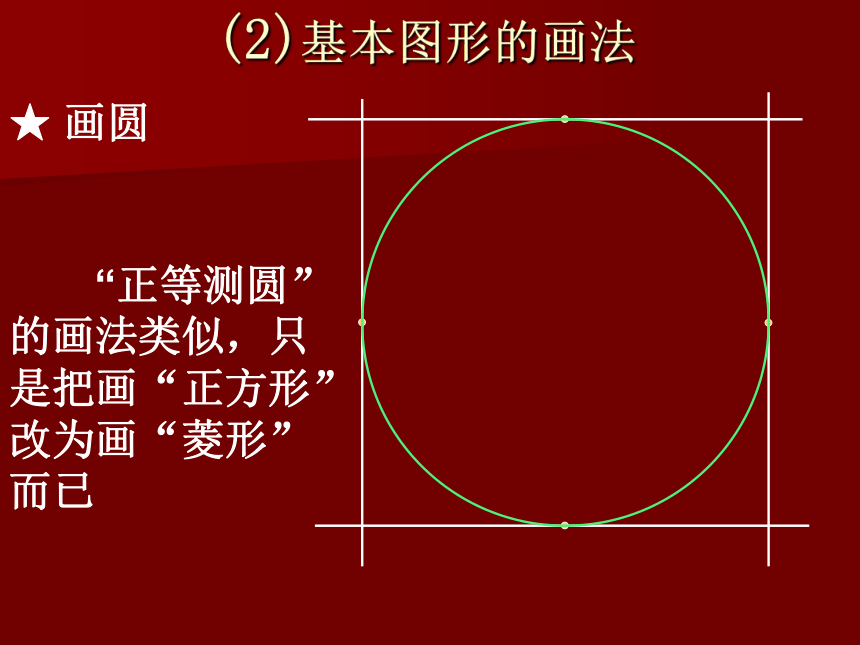

★ 畫圓
“正等測圓”的畫法類似，只是把畫“正方形”改為畫“菱形”而已
★ 畫圓柱體 ：
①畫兩個正等測圓
②用兩條平行線連接兩個正等測圓
★ 畫立方體 ：
①畫正等測正方形（兩條虛線）
②確定立方體的高，畫四角垂線（內側垂線為虛線）
③畫一個平行于底面的正等測正方形
★ 畫錐體 ：
①畫兩條與水平面成30°角的射線
②畫一條垂線
③連接線（內側為虛線）
（3）直線與曲線的連接
構思草圖
設計草圖
(4)草圖的分類
是以具體圖形把想法表現出來
是經過整理、選擇、修改、和完善的草圖
3.透視效果圖的識讀
效果圖更能真實地表現產品的式樣、材質和空間效果。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。
2012年倫敦奧運會場館效果圖
透視效果圖的識讀
4.正等軸測圖
概念：
正等軸測圖是一種可以表現物體三維結構特征的圖形。
30
30
x
y
z
平面結構體形正等軸測圖繪制方法演示
正等軸測圖畫法
1.作XYZ坐標軸
2.畫出長方體的軸測圖
3.畫出左上角斜切面
4.畫出左前方斜切面
討論
正等軸測圖上長、寬、高三個方向的坐標軸之間的夾角是多少度
120。
練習
完成P119 練習2
電吹風電路圖
圖表
技術語言的種類---（1）圖樣
機械加工圖
建筑施工圖
