簡單三視圖的繪制
學習目標
進一步透徹理解三視圖形成的基本原理
能根據給定的立體圖形或形體，畫出其對應的三視圖
制圖的國家標準（GB）
制圖標準：在各工業部門，為了科學地進行管理，對圖紙的各個方面，如視圖安排、尺寸注法、圖紙大小、圖線粗細等，所需要的一個統一規定。
粗實線
細實線
虛 線
點劃線
可見輪廓線
不可見輪廓線
尺寸線、尺寸界線
對稱中心線、軸線

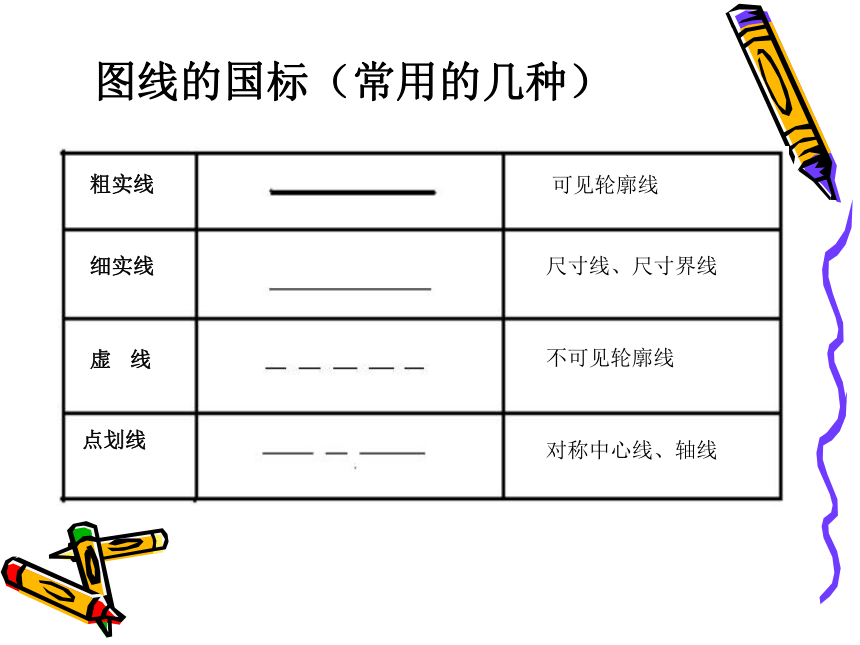

圖線的國標（常用的幾種）
三視圖繪制的步驟
(一)形體分析
可從切割與疊加的角度分析
(二)選主視方向
選擇能反映物體主要特征的方向為主視圖投影方向

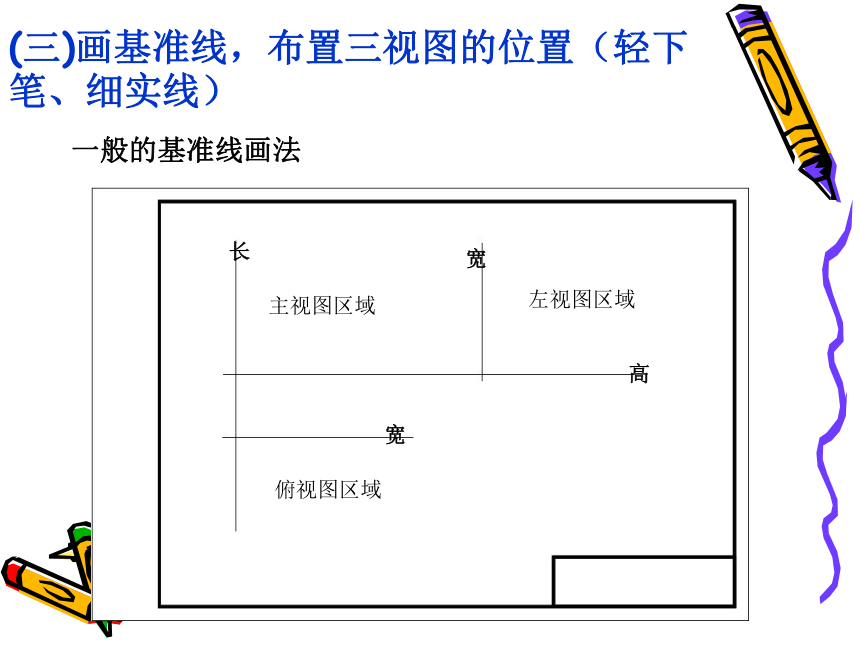

(三)畫基準線，布置三視圖的位置（輕下筆、細實線）
一般的基準線畫法
主視圖區域
俯視圖區域
左視圖區域
長
寬
寬
高
（四）畫形體輪廓，打底稿（輕下筆、細實線）
畫圖順序：由大到小、由外到內，由易到難
三視圖配合作圖，使每個部分符合“長（左右））對正、高（上下）平齊、 寬（前后）相等”的投影規律，嚴格避免畫完整一個再畫另一個
（五）檢查和描深
底稿完成后，仔細檢查，糾正錯誤和補充遺漏，確認無誤后，擦去多余圖線，按標準線描深，三視圖完成
馬上行動：繪制彎板三視圖
提示：先畫出長方體三視圖，然后逐步切割
尺寸單位：
毫米（mm)
比例：1：1
20
同一張圖樣中，同類圖線的寬度應基本一致
三視圖繪制的注意事項
2.兩直線相交處要避免間隙或線段出界
3.幾個視圖要配合著畫
切忌畫完一個視圖，再畫另一個視圖
4.描深直線時，先畫水平后畫豎直）
5.按給定尺寸作圖
6.合理布置三視圖，即:不過于分散、不過于集中
鞏固提高
繪制該形體三視圖
提示：從長方體切割的角度進行形體分析，三視圖配合著畫，逐一完成
尺寸單位：
毫米（mm)
比例：1：1
35
本課小結
三視圖是一種規范的技術語言，是形體表達的一種形式，不管是從繪制過程中位置的確定、圖線的使用還是尺寸的標注等等，規范性（即按國標）是非常突出的一個特點；三視圖能夠幫助你精確展示設計作品
學會了如何規范繪制一張三視圖圖紙
課后作業
對照教材79頁軸承座三視圖，用A4紙準確繪制并標注尺寸，為下節課詳講尺寸標注做好準備
