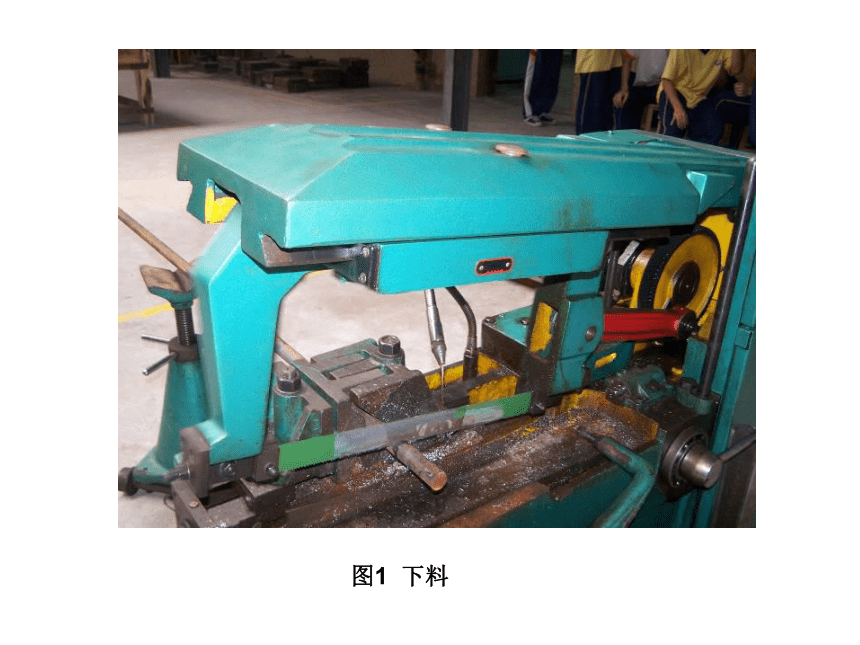

圖1 下料

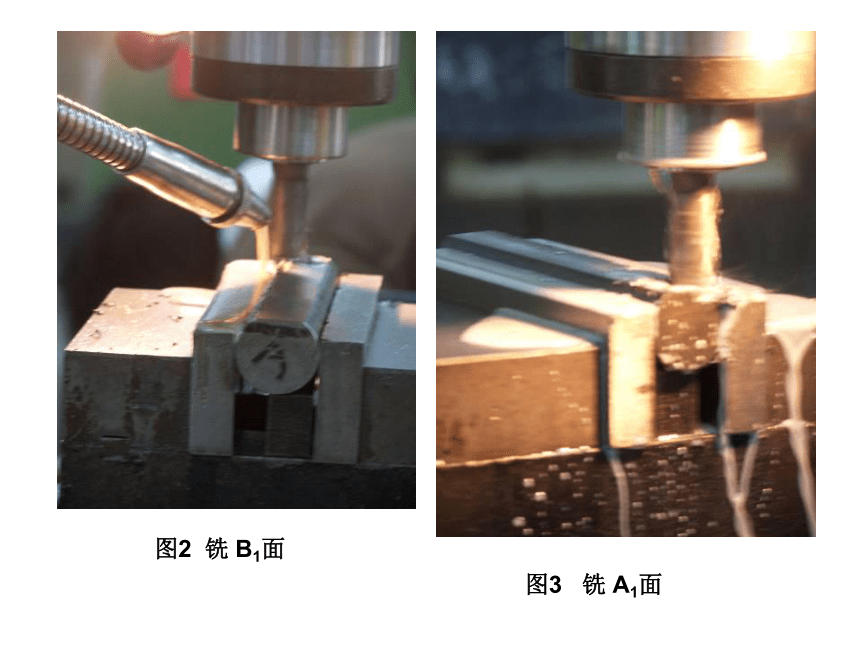

圖2 銑 B1面
圖3 銑 A1面

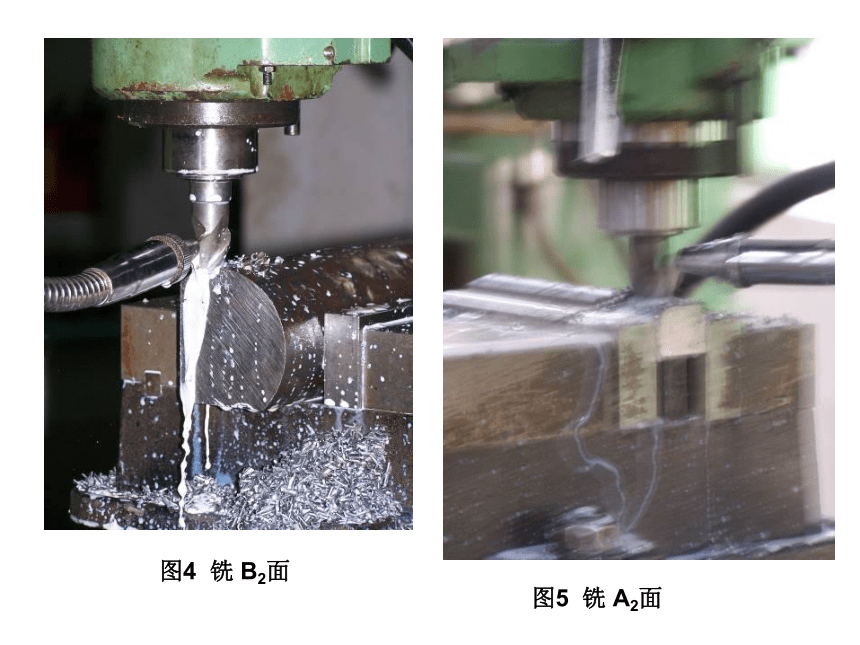

圖4 銑 B2面
圖5 銑 A2面

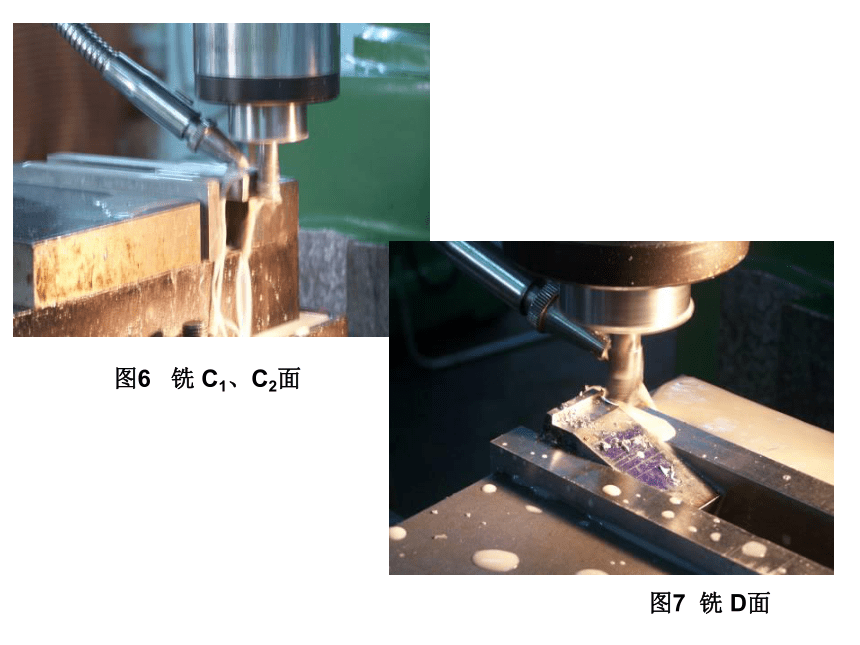

圖6 銑 C1、C2面
圖7 銑 D面

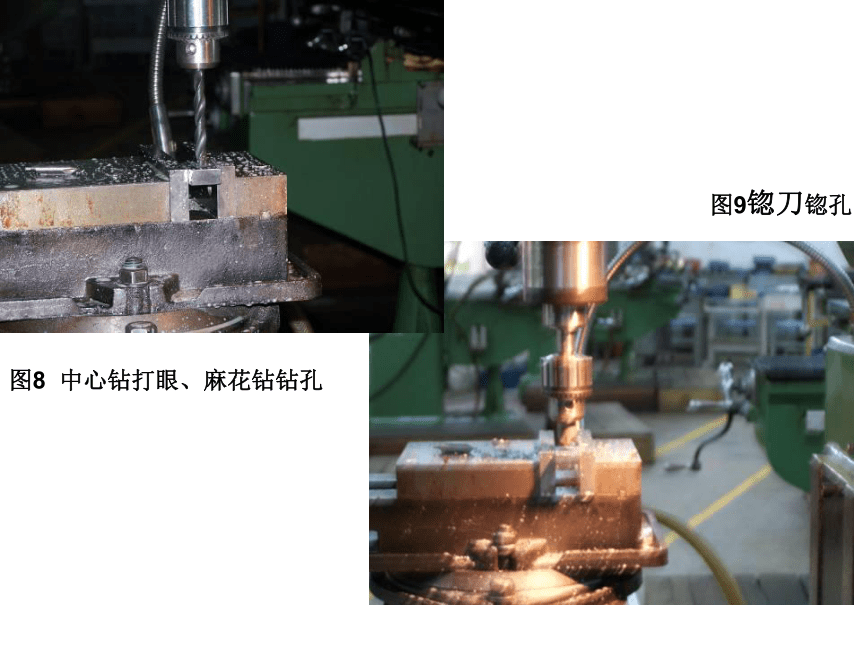

圖8 中心鉆打眼、麻花鉆鉆孔
圖9锪刀锪孔

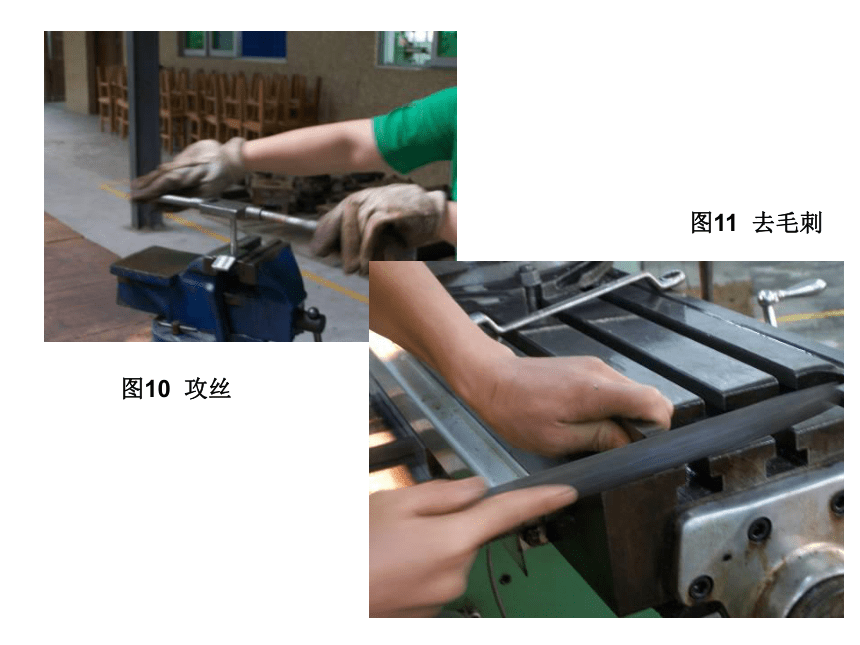

圖10 攻絲
圖11 去毛刺
圖12 淬火

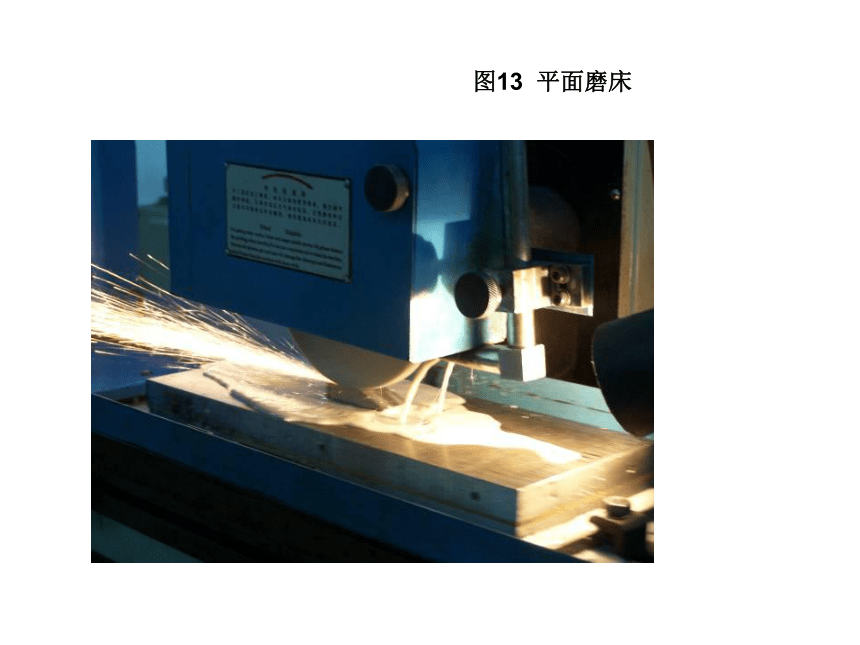

圖13 平面磨床
錘柄加工流程
1、下料
2、車床車端面、倒角
3、車床車螺紋
锪
4、車床車圓頭
工序號 工序 設備
1 下料 電鋸
2 銑A1、A2平面，兩把刀具同時銑 1號臥式銑床
3 銑B1、B2平面，兩把刀具同時銑 2號臥式銑床
4 銑C1、C2平面，兩把刀具同時銑 3號臥式銑床
5 銑D斜面 4號臥式銑床
6 鉆孔 鉆床
7 攻絲 攻絲機
8 去毛刺 手工
9 淬火 淬火設備
10 電鍍 電鍍設備

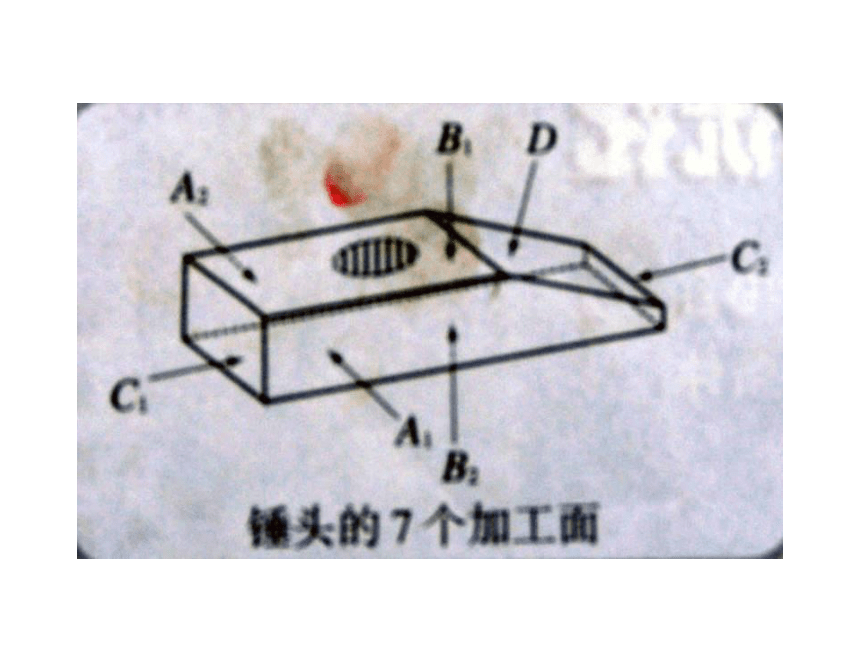

錘頭加工流程(書上）
錘柄加工流程（書上）
工序號 工序 設備
1 下料 電鋸
2 車端面 1號車床
3 倒角 1號車床
4 車螺紋 2號車床
5 車圓頭 2號車床
6 去毛刺 手工
7 電鍍 電鍍設備
工序號 工序 設備
1 下料 電鋸
2 銑 B1面 1號立式銑床
3 銑 A1面 2號立式銑床
4 銑 B2面 3號立式銑床
5 銑 A2面 4號立式銑床
6 銑 C1面 5號立式銑床
7 銑 C2面 6號立式銑床
8 銑 D面 7號立式銑床
錘頭加工流程（中山技校）
工序號 工序 設備
9 中心鉆定位，麻花鉆鉆孔，锪刀倒角 7號立式銑床
10 攻絲 手工攻絲
11 去毛刺 手工去毛刺
12 淬火 電焊機加熱，水中冷卻。
13 磨削 平面磨床
14 油漆 毛刷，油漆
錘柄加工流程（中山技校）
工序號 工序 設備
1 下料 電鋸
2 車端面 1號車床
3 倒角 1號車床
4 車螺紋 1號車床
5 車圓頭 1號車床
6 去毛刺 手工
7 提高表面粗糙度 細砂紙
8 油漆 油漆
城市污水處理工藝流程
粗格柵間
進水泵房
細格柵間
曝氣沉沙池
氧化溝
二沉池
出水泵站
出水流入江河
課后作業：
1、到中山技校參觀學習、實踐。
2、回家拆一臺電風扇，并寫出電風扇裝配的工藝流程圖
