識讀三視圖
第六章、設計圖樣的繪制

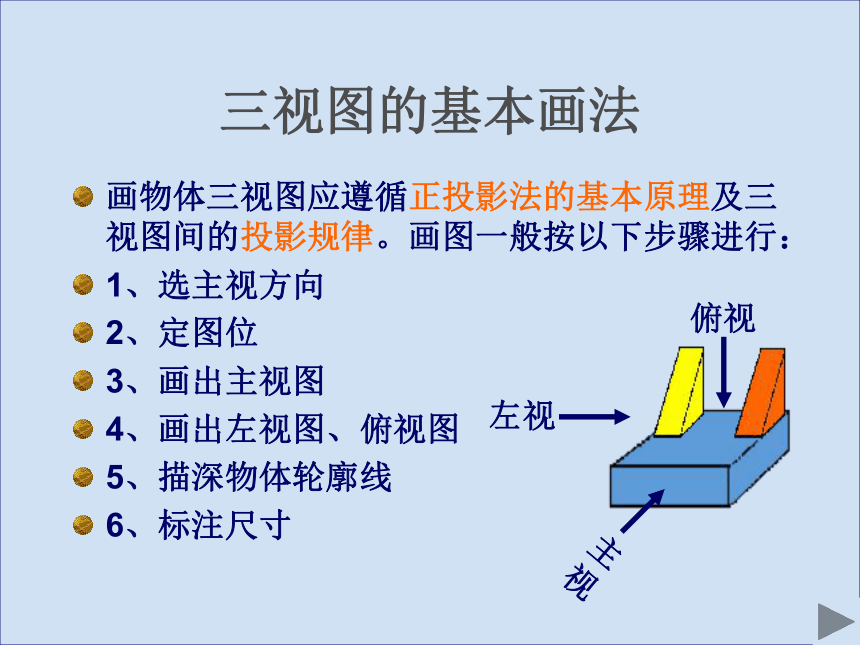

三視圖的基本畫法
畫物體三視圖應遵循正投影法的基本原理及三視圖間的投影規律。畫圖一般按以下步驟進行：
1、選主視方向
主視
左視
俯視
2、定圖位
3、畫出主視圖
4、畫出左視圖、俯視圖
5、描深物體輪廓線
6、標注尺寸
20
40
80
60
20
80

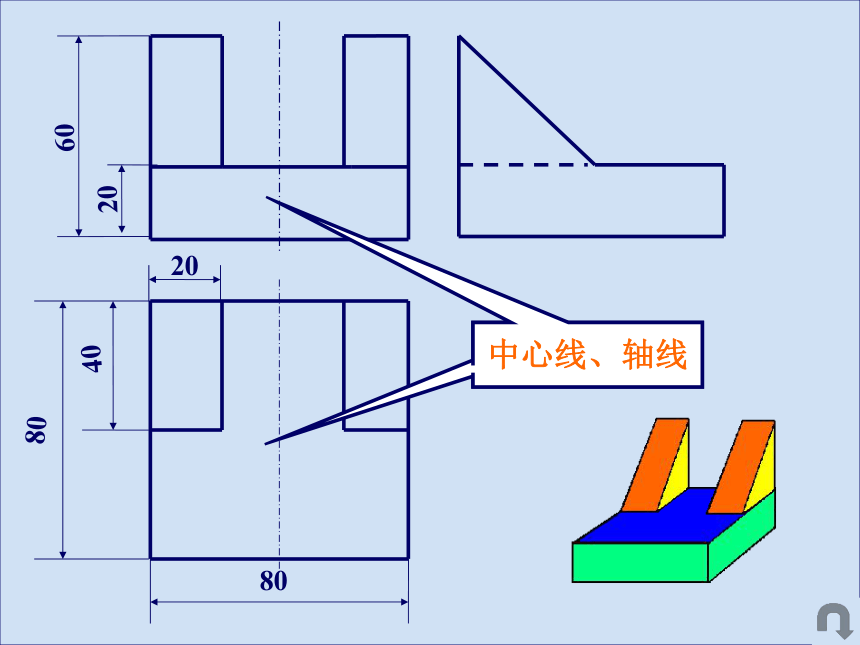

中心線、軸線
中心線、軸線
20
40
80
60
20
80

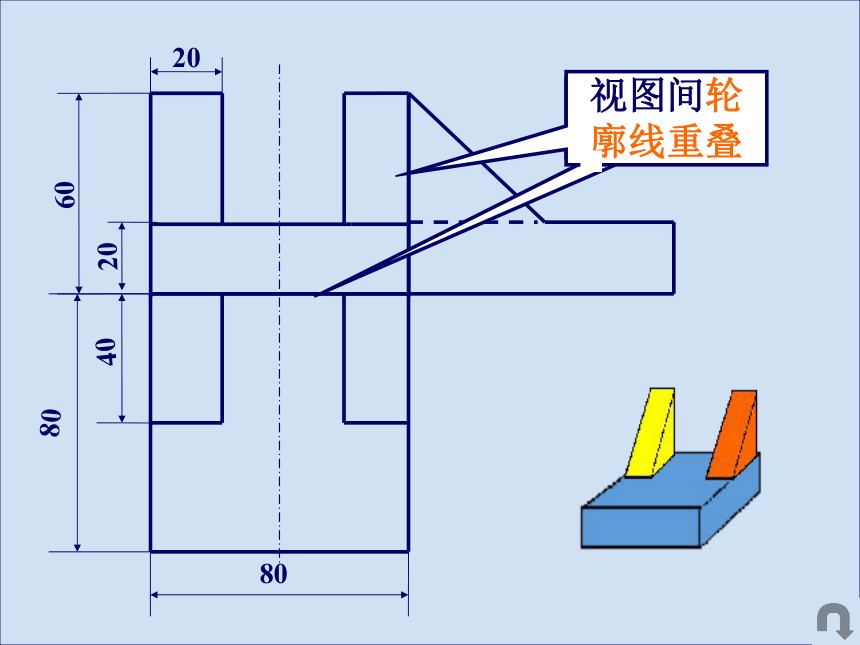

視圖間輪廓線重疊
20
40
80
60
20
80

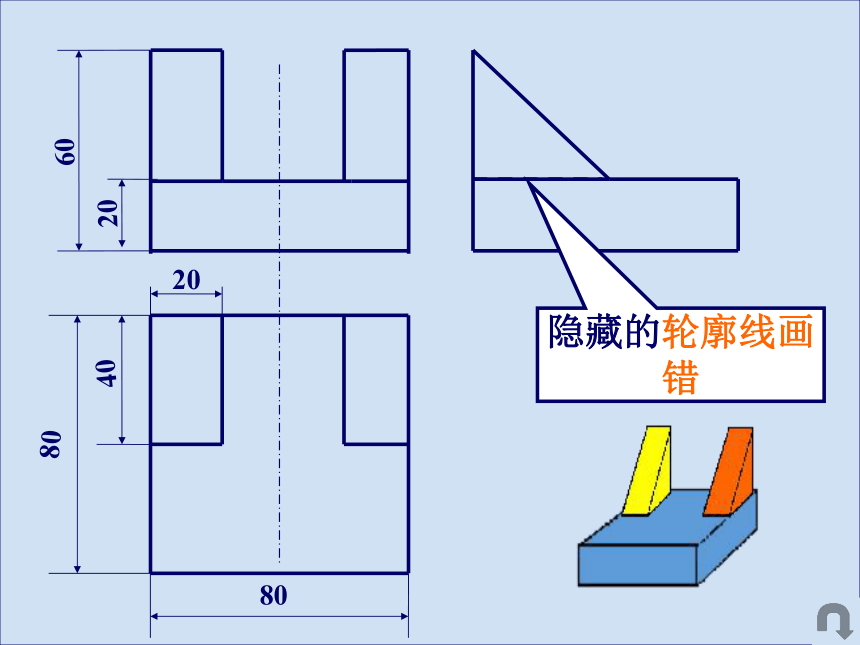

隱藏的輪廓線畫錯
20
40
80
60
20
80

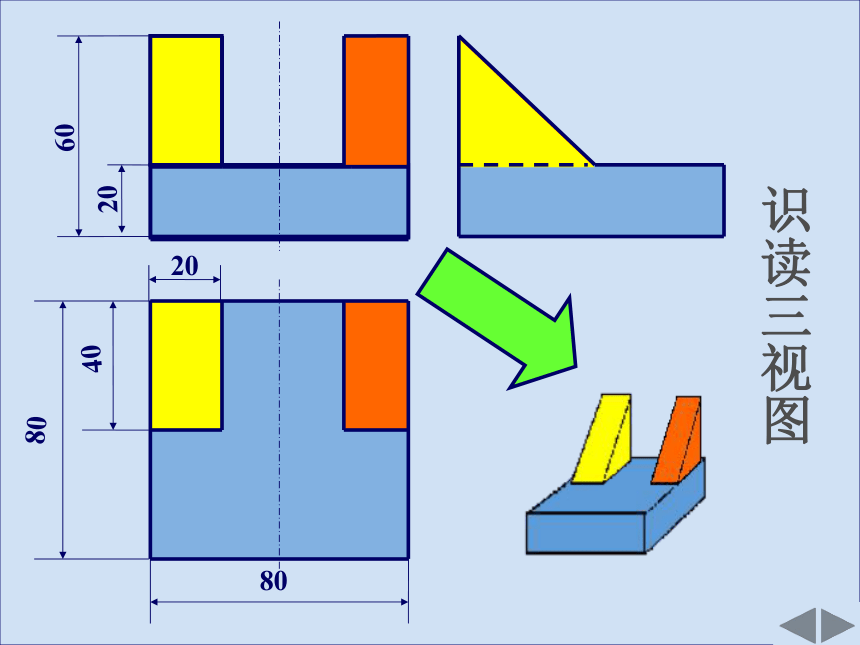

識讀三視圖

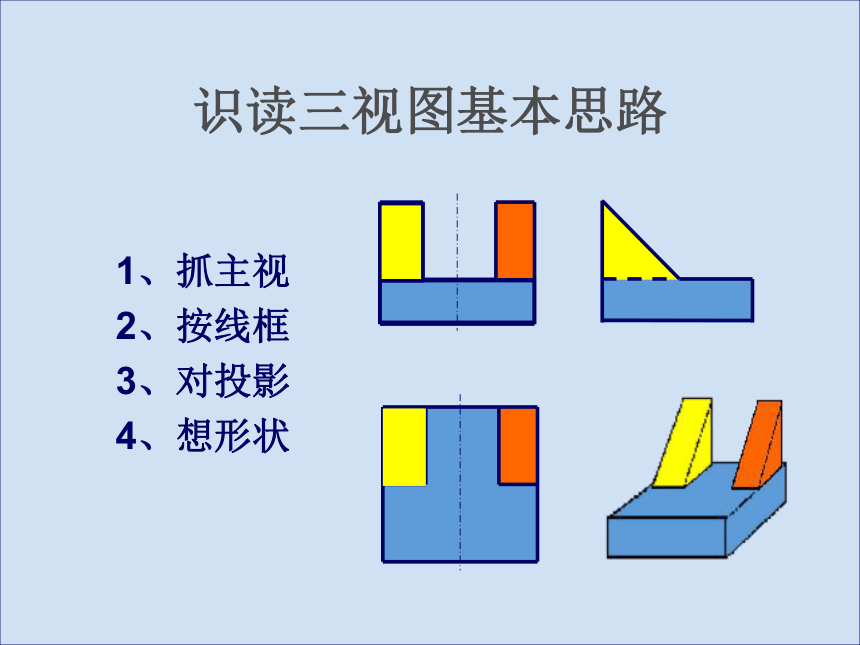

識讀三視圖基本思路
1、抓主視
2、按線框
3、對投影
4、想形狀
馬上行動—識讀三視圖
a
3a
a
2a
a
制作模型
1、選擇合適的材料
2、選擇加工設備與工具
3、按圖樣劃線
4、對材料進行加工
5、裝配
6、對模型進表面處理
7、評價
2a
a
a
3a
a
馬上行動—讀圖制作模型（一）
a
2a
3a
3a
3a
2a
5a
1
5a
2a
a
3a
3a
9a
2
馬上行動—讀圖制作模型1
3a
2a
a
2a
3a
3a
馬上行動—讀圖制作模型2
5a
2a
a
3a
5a
3a
9a
a
2a
3a
3a
2a
2a
6a
4a
a
2a
a
3a
a
2a
4a
2a
4a
馬上行動—讀圖制作模型（二）
3
4
馬上行動—讀圖制作模型3
a
2a
3a
3a
2a
2a
6a
4a
a
馬上行動—讀圖制作模型4
2a
a
3a
a
2a
2a
4a
4a
a
2a
2a
4a
4a
a
作業
利用下列結構塊通過一定的方式構成不同結構類型的形體，并制作出它們的模 型。
2a
a
2a
