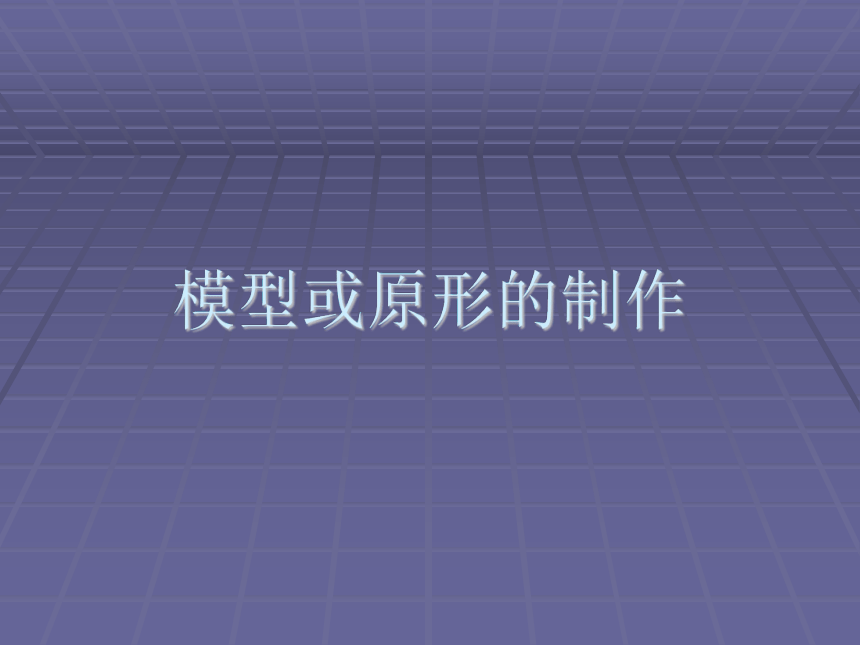

模型或原形的制作
教學目標

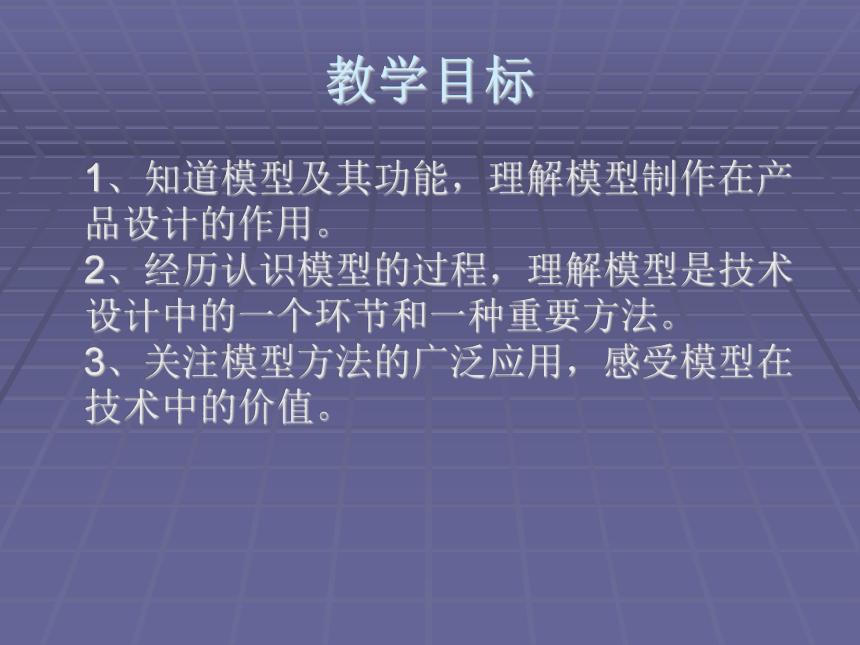

1、知道模型及其功能，理解模型制作在產品設計的作用。 2、經歷認識模型的過程，理解模型是技術設計中的一個環節和一種重要方法。 3、關注模型方法的廣泛應用，感受模型在技術中的價值。
一、原型與模型
1、原型

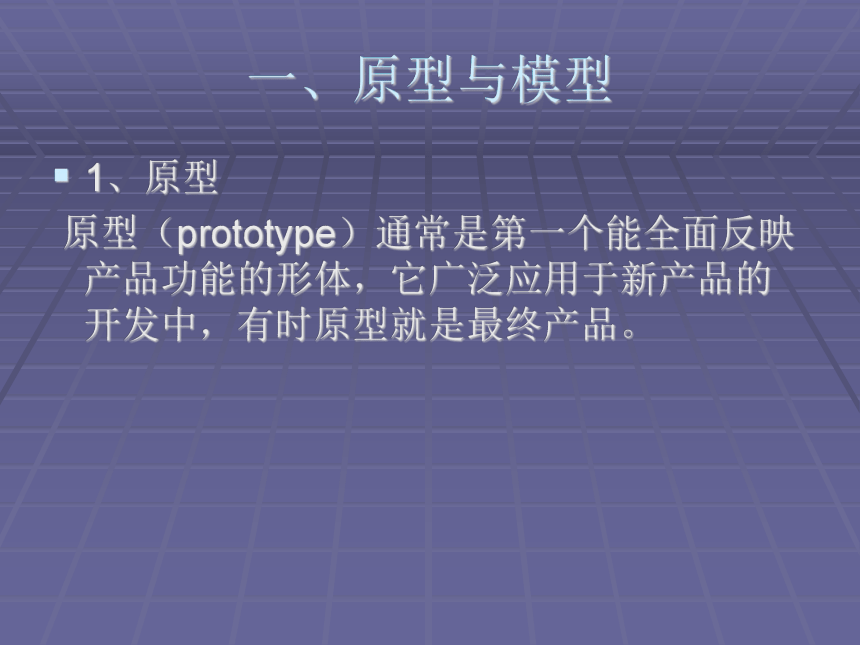

原型（prototype）通常是第一個能全面反映產品功能的形體，它廣泛應用于新產品的開發中，有時原型就是最終產品。
2、原型的作用

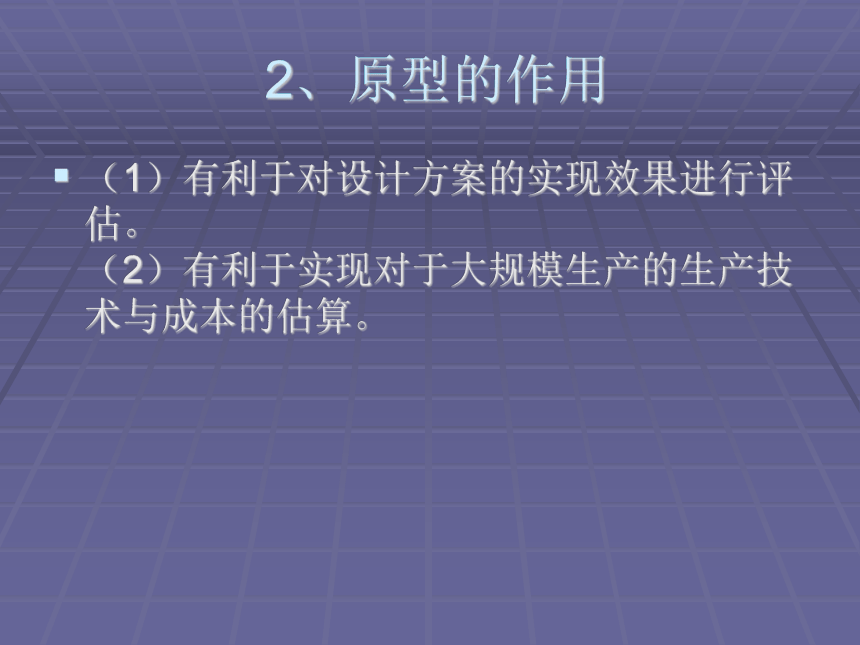

（1）有利于對設計方案的實現效果進行評估。 （2）有利于實現對于大規模生產的生產技術與成本的估算。
《大東方號》事例
《大東方號》集中了當時世界上最先進的各種動力設備，邀請了著名的造船專家，想制造一艘世界上最大、航速最快的遠洋輪船，但最后失敗了。其根本原因是一次的完成圖紙設計后就直接施工制造的《大東方號》輪船，雖然集中了當時造船技術的精華，但還是造成了動力設備與龐大船體的動力需要不匹配。
瑪麗女王2號的擁有者是英國人，由法國人制造，是目前世界上最大、最長、最昂貴的客輪，英國女王在船上為它命名，它的造價高達8億美元，擁有一座兩層劇院、5個室內和室外游泳池，甚至還有一個天文館。
3、模型

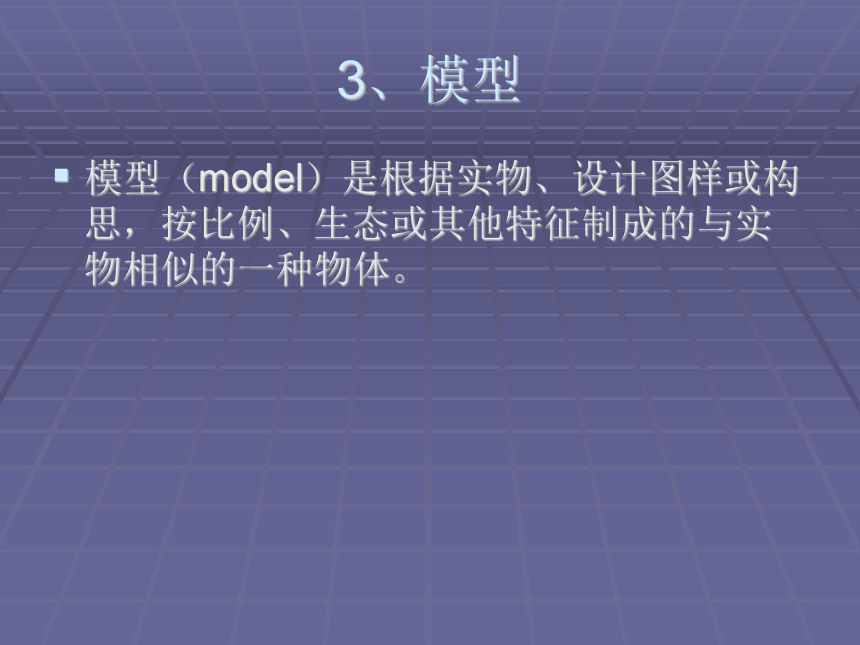

模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
2008北京奧運會主會場

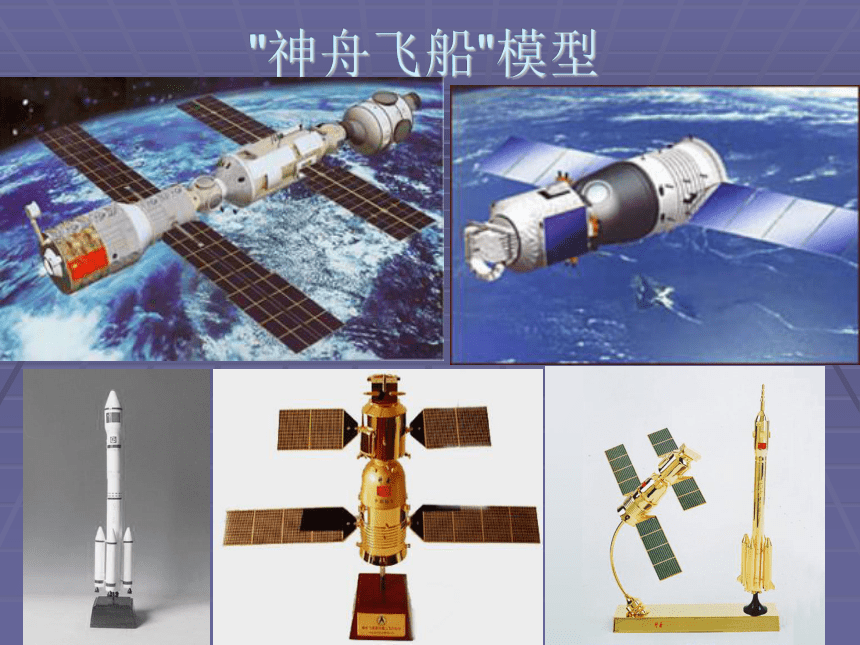

"神舟飛船"模型
神州飛船中的模擬人
4、模型的功能
（1）、模型使設計對象具體化。 （2）、模型幫助分析設計的可能性。
二、模型的分類
1、草模
在設計初期階段草模可以把設計構思用立體模型簡單的表示出來，供設計人員深入探討時使用。
2、概念模型
概念模型就是在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
3、 結構模型
為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。
4、 功能模型
顧名思義主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系等。
5、展示模型
采用真實材料，用準確的尺寸，做成與實際產品幾乎一致的模型或按一定比例縮放的模型，作為產品的樣品進行展示，以便提供實體形象。另外通過展示模型可以直接向設計委托方征求意見，為審核方案提供實物依據。
三、工藝
1、認識工藝
加工工藝、裝配工藝、檢測工藝、鑄造、表面加工工藝
2、金屬材料的加工工藝
劃線：劃出基準——劃尺寸線——劃輪廓線——沖眼
鋸割：
挫削：
鉆孔：臺鉆、麻花鉆
連接：
表面處理：表面刷光、噴涂油漆、鍍層
