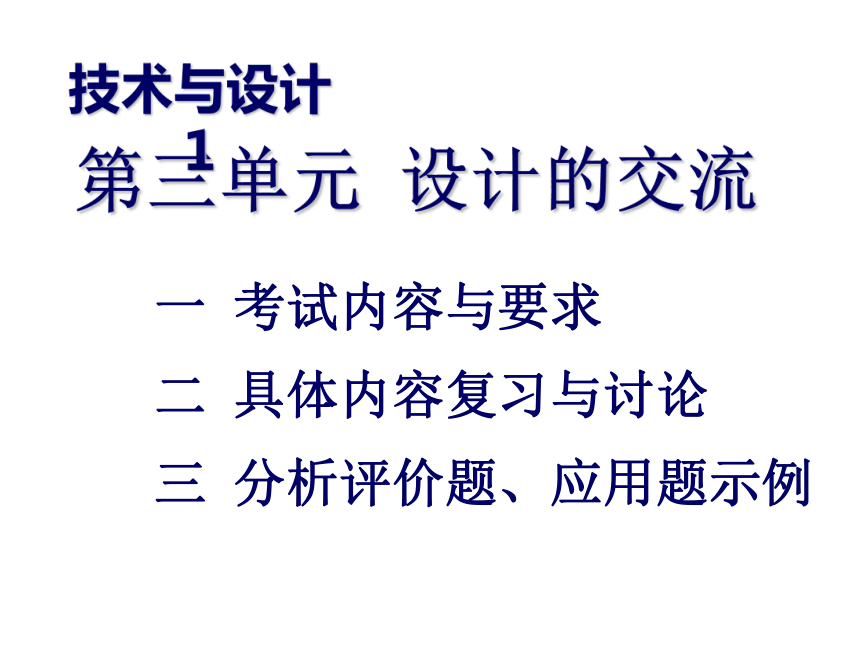

第三單元 設計的交流
一 考試內容與要求
二 具體內容復習與討論
三 分析評價題、應用題示例
技術與設計1

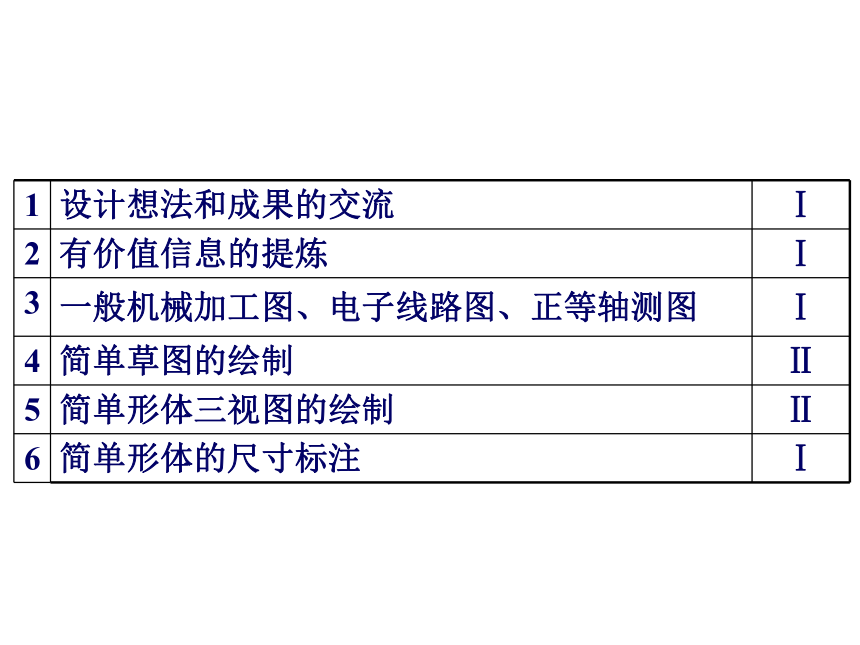

1 設計想法和成果的交流 Ⅰ
2 有價值信息的提煉 Ⅰ
3 一般機械加工圖、電子線路圖、正等軸測圖 Ⅰ
4 簡單草圖的繪制 Ⅱ
5 簡單形體三視圖的繪制 Ⅱ
6 簡單形體的尺寸標注 Ⅰ

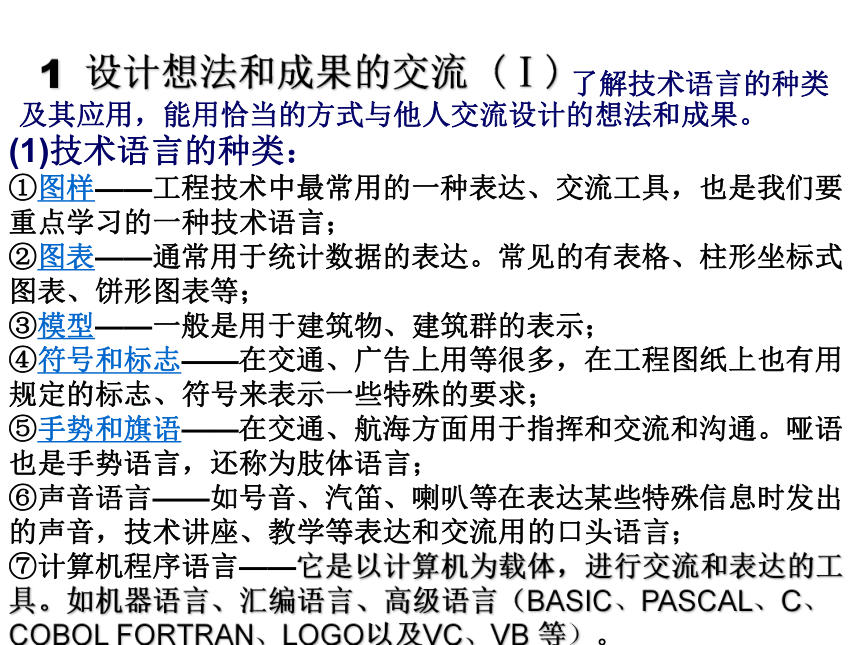

1 設計想法和成果的交流 (Ⅰ)
了解技術語言的種類及其應用，能用恰當?shù)姆绞脚c他人交流設計的想法和成果。
技術語言的種類：
圖樣——工程技術中最常用的一種表達、交流工具，也是我們要重點學習的一種技術語言；
圖表——通常用于統計數據的表達。常見的有表格、柱形坐標式圖表、餅形圖表等；
模型——一般是用于建筑物、建筑群的表示；
符號和標志——在交通、廣告上用等很多，在工程圖紙上也有用規定的標志、符號來表示一些特殊的要求；
手勢和旗語——在交通、航海方面用于指揮和交流和溝通。啞語也是手勢語言，還稱為肢體語言；
聲音語言——如號音、汽笛、喇叭等在表達某些特殊信息時發出的聲音，技術講座、教學等表達和交流用的口頭語言；
計算機程序語言——它是以計算機為載體，進行交流和表達的工具。如機器語言、匯編語言、高級語言（BASIC、PASCAL、C、COBOL FORTRAN、LOGO以及VC、VB 等）。

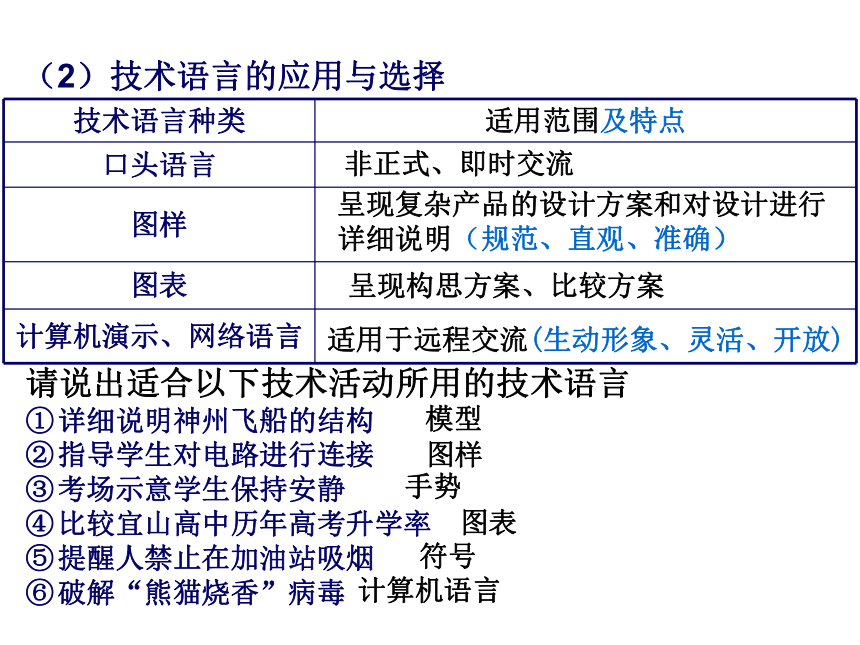

（2）技術語言的應用與選擇
技術語言種類 適用范圍及特點
口頭語言
圖樣
圖表
計算機演示、網絡語言
適用于遠程交流(生動形象、靈活、開放)
非正式、即時交流
呈現復雜產品的設計方案和對設計進行詳細說明（規范、直觀、準確）
呈現構思方案、比較方案
請說出適合以下技術活動所用的技術語言
詳細說明神州飛船的結構
指導學生對電路進行連接
考場示意學生保持安靜
比較宜山高中歷年高考升學率
提醒人禁止在加油站吸煙
破解“熊貓燒香”病毒
模型
圖樣
手勢
圖表
符號
計算機語言

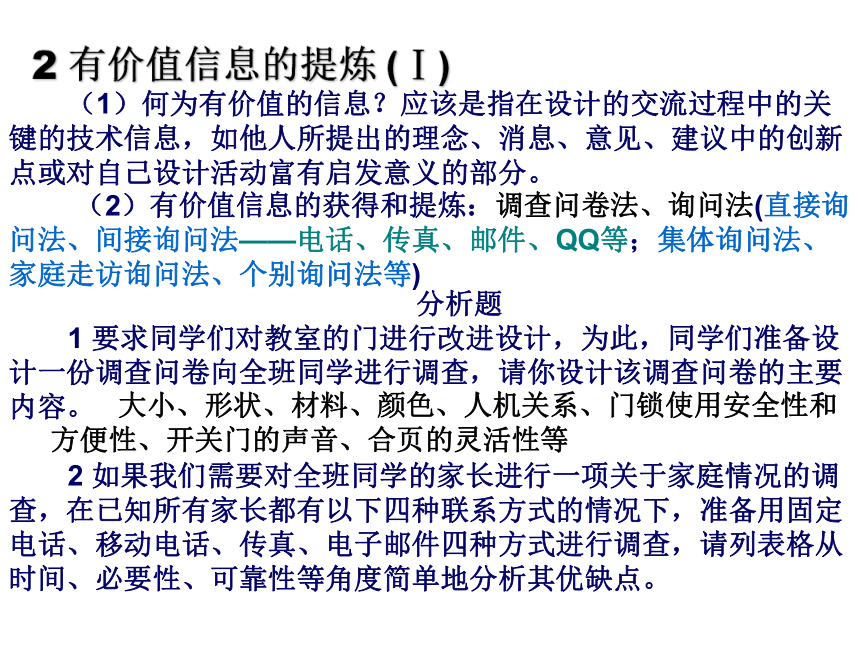

2 有價值信息的提煉 (Ⅰ)
（1）何為有價值的信息？應該是指在設計的交流過程中的關鍵的技術信息，如他人所提出的理念、消息、意見、建議中的創新點或?qū)ψ约涸O(shè)計活動富有啟發意義的部分。
（2）有價值信息的獲得和提煉：調查問卷法、詢問法(直接詢問法、間接詢問法——電話、傳真、郵件、QQ等；集體詢問法、家庭走訪詢問法、個別詢問法等)
分析題
1 要求同學們對教室的門進行改進設計，為此，同學們準備設計一份調查問卷向全班同學進行調查，請你設計該調查問卷的主要內容。
2 如果我們需要對全班同學的家長進行一項關于家庭情況的調查，在已知所有家長都有以下四種聯系方式的情況下，準備用固定電話、移動電話、傳真、電子郵件四種方式進行調查，請列表格從時間、必要性、可靠性等角度簡單地分析其優缺點。
大小、形狀、材料、顏色、人機關系、門鎖使用安全性和方便性、開關門的聲音、合頁的靈活性等
3 一般機械加工圖、電子線路圖、正等軸測圖 (Ⅰ)
認識一般機械加工圖，了解線路圖、效果圖、正等軸測圖
（1）一般機械加工圖：由三視圖及其尺寸標注、必要的其他視圖、標題欄和文字說明三部分組成。
（2）電子線路圖
（3）透視效果圖：
效果圖更能真實地表現產品的式樣、材質和空間效果等。
從效果圖上注意把握產品的形態、功能和特征，了解產品的外觀上的實際比例關系和色彩搭配及材質感。

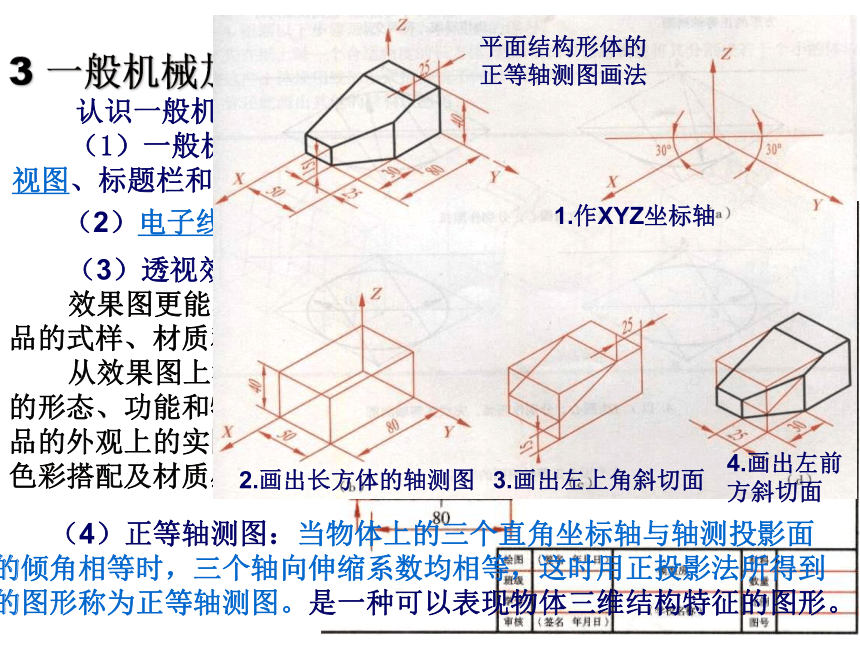

（4）正等軸測圖：當物體上的三個直角坐標軸與軸測投影面的傾角相等時，三個軸向伸縮系數均相等，這時用正投影法所得到的圖形稱為正等軸測圖。是一種可以表現物體三維結構特征的圖形。
平面結構形體的
正等軸測圖畫法
1.作XYZ坐標軸
2.畫出長方體的軸測圖
3.畫出左上角斜切面
4.畫出左前
方斜切面

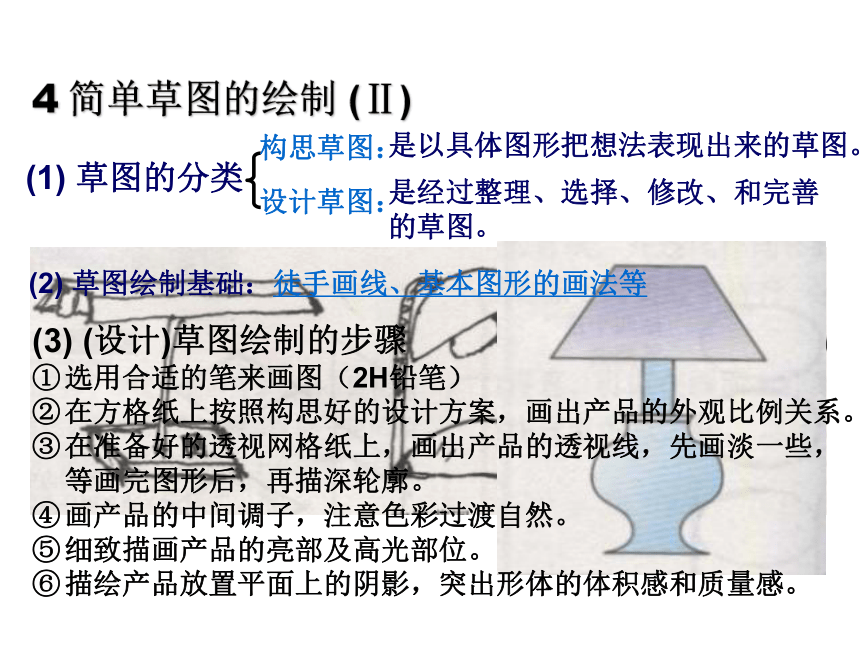

4 簡單草圖的繪制 (Ⅱ)
(1) 草圖的分類
是以具體圖形把想法表現出來的草圖。
是經過整理、選擇、修改、和完善的草圖。
構思草圖：
設計草圖：
(3) (設計)草圖繪制的步驟
選用合適的筆來畫圖（2H鉛筆）
在方格紙上按照構思好的設計方案，畫出產品的外觀比例關系。
在準備好的透視網格紙上，畫出產品的透視線，先畫淡一些，等畫完圖形后，再描深輪廓。
畫產品的中間調子，注意色彩過渡自然。
細致描畫產品的亮部及高光部位。
描繪產品放置平面上的陰影，突出形體的體積感和質量感。
(2) 草圖繪制基礎：徒手畫線、基本圖形的畫法等

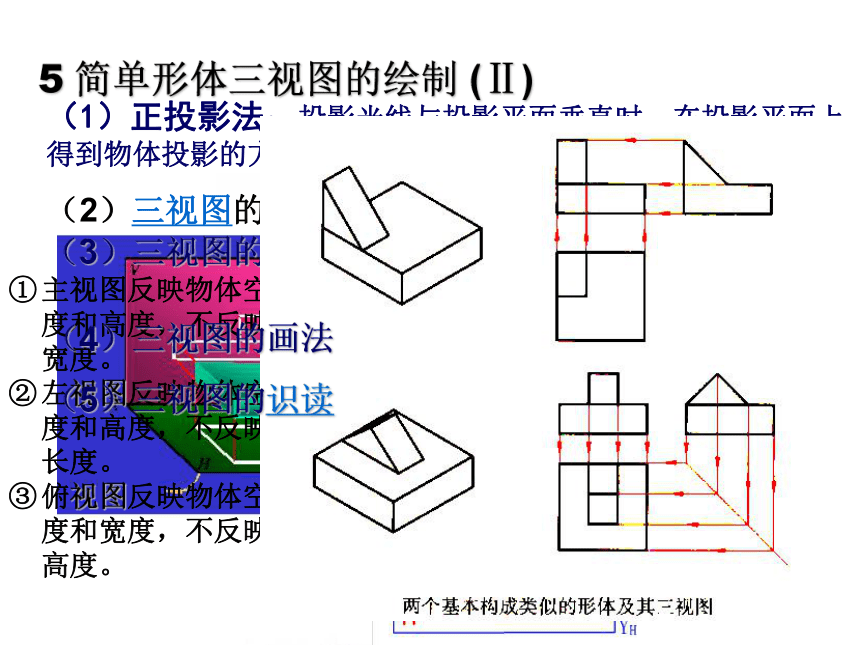

5 簡單形體三視圖的繪制 (Ⅱ)
（1）正投影法：投影光線與投影平面垂直時，在投影平面上得到物體投影的方法。
（2）三視圖的形成
主視圖反映物體空間的長度和高度，不反映物體的寬度。
左視圖反映物體空間的寬度和高度，不反映物體的長度。
俯視圖反映物體空間的長度和寬度，不反映物體的高度。
（3）三視圖的投影規律
（4）三視圖的畫法
（5）三視圖的識讀
6 簡單形體的尺寸標注 (Ⅰ)
（1）尺寸標注的基本要求： ①正確（尺寸標注必須符合國家標準的有關規定）、 ②完整（尺寸標注要齊全，不遺漏，不重復）、 ③清晰（尺寸標注布局整齊、清晰，便于讀圖）、 ④合理（尺寸標注方式要符合加工要求）。
（2） 基本規則：
① 機件的真實大小應以圖樣上所注的尺寸數值為依據，與圖形的大小以及繪圖的準確度無關。
② 每一尺寸，只標注一次。
③ 圖樣中所注的尺寸規定以毫米為單位。
④ 圖樣中的尺寸為機件的最后完工尺寸。

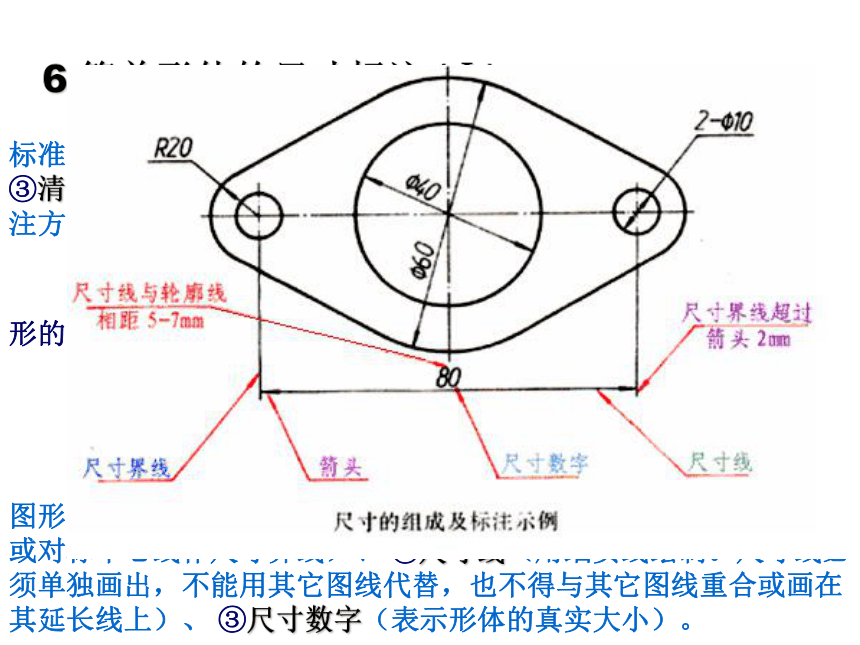

（3）尺寸組成的要素： ①尺寸界線（用細實線繪制，并應由圖形的輪廓線、軸線或?qū)ΨQ中心線處引出。也可利用輪廓線、軸線或?qū)ΨQ中心線作尺寸界線）、 ②尺寸線（用細實線繪制。尺寸線必須單獨畫出，不能用其它圖線代替，也不得與其它圖線重合或畫在其延長線上）、 ③尺寸數字（表示形體的真實大小）。
分析題
如果你設計了一個聲控臺燈，準備在班級進行交流，你會用到哪些技術語言？這些技術語言的特點是什么？（至少使用三種技術語言）
三視圖，主視圖、俯視圖、左視圖統稱為三視圖。三視圖能準確表達臺燈結構形狀和大小。
電路圖，是用圖形、符號和線段組成電子工程用的略圖。電路圖可以詳細地表達臺燈光控電路原理、接線方式等。
剖視圖。剖視圖有助于表達產品表層后面、產品內部、產品下面的不可見結構。臺燈產品的內形比較復雜，可以用剖視圖讓內部形狀直接展現出來。
透視效果圖。透視效果圖可以使同學們能從整體上把握產品的形態。功能和特征，了解產品外觀上的實際比例關系、色彩搭配和材質感，了解產品的內部結構和色彩裝飾效果等。
作圖題
小李與小王交流設計制作筆筒的方案，小王同學用語言描述了自己的設計方案：在內徑為80mm的竹節上鋸下高為20mm的三段，將這三個圓環用膠水粘在兩條長120mm、寬為15mm、厚為5mm的長方形的木條上。小李聽了半天還是不明白。請依據你的設計經驗，幫小王一個忙，用草圖畫出他設計的筆筒，并標出已知的尺寸數據。
機械加工圖
建筑施工圖
布線圖
電子電路圖
吉祥物圖樣
奧運會會徽圖樣
圖表
手勢和旗語
1 定義：假想采用剖切平面的方法剖開物體，將觀察者與剖切面之間的部分移去，將其余部分向投影面投影所得的圖形稱為剖視圖。
剖視圖
(1)包含內部結構如孔、槽的軸線，或物體的對稱面；
2 剖切面的特征：
剖切面
剖切區域
(2)平行于相應的投影面。
線路圖
電子線路圖是指用圖形符號和線段組成的電子工程用的略圖，包括電路原理圖、接線圖和邏輯圖。
（1）徒手繪圖
第一步:掌握正確的握筆姿勢
第二步:徒手畫線練習
第三步:提高對筆的控制能力
（2）網格法徒手畫
要領: 與地面垂直的線垂直畫，與地面平行的線按網格的斜線畫，同時以網格的小格來確定物體的比例。
草圖是設計表現的基礎
（3）基本圖形的畫法
畫圓
畫圓柱體
畫立方體
畫錐體
（4）直線與曲線的連接
根據立體圖形補畫三視圖中所缺的圖線或視圖
讀圖制作模型1
5a
2a
a
3a
5a
3a
9a
讀圖制作模型2
a
2a
3a
3a
2a
2a
6a
4a
a
