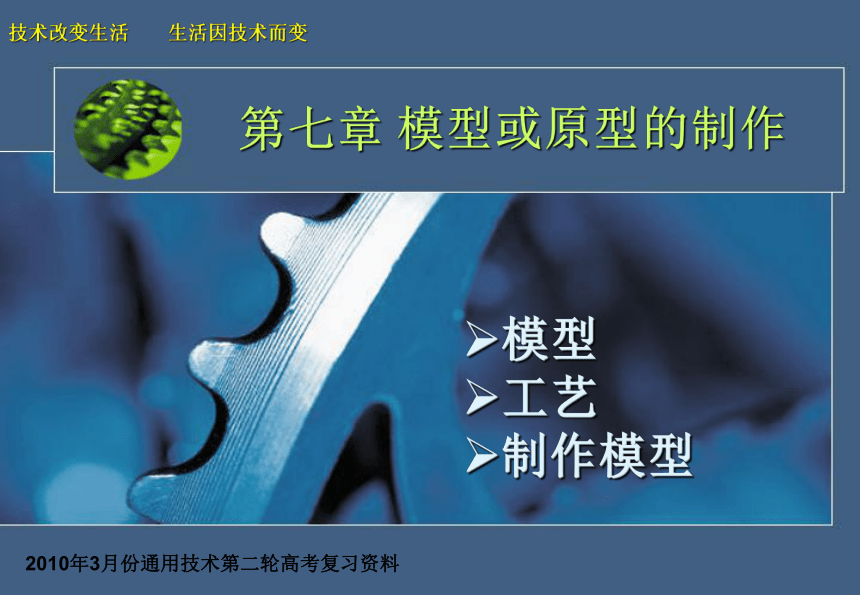

第七章 模型或原型的制作
模型
工藝
制作模型
技術改變生活 生活因技術而變
2010年3月份通用技術第二輪高考復習資料

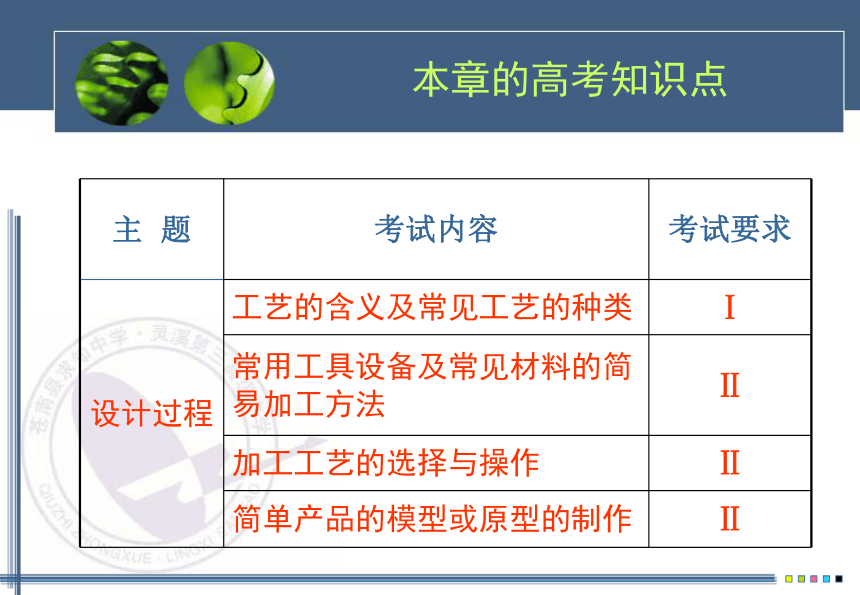

主 題 考試內容 考試要求
設計過程 工藝的含義及常見工藝的種類 Ⅰ
常用工具設備及常見材料的簡易加工方法 Ⅱ
加工工藝的選擇與操作 Ⅱ
簡單產品的模型或原型的制作 Ⅱ
本章的高考知識點
工藝的含義及常見工藝的種類 Ⅰ

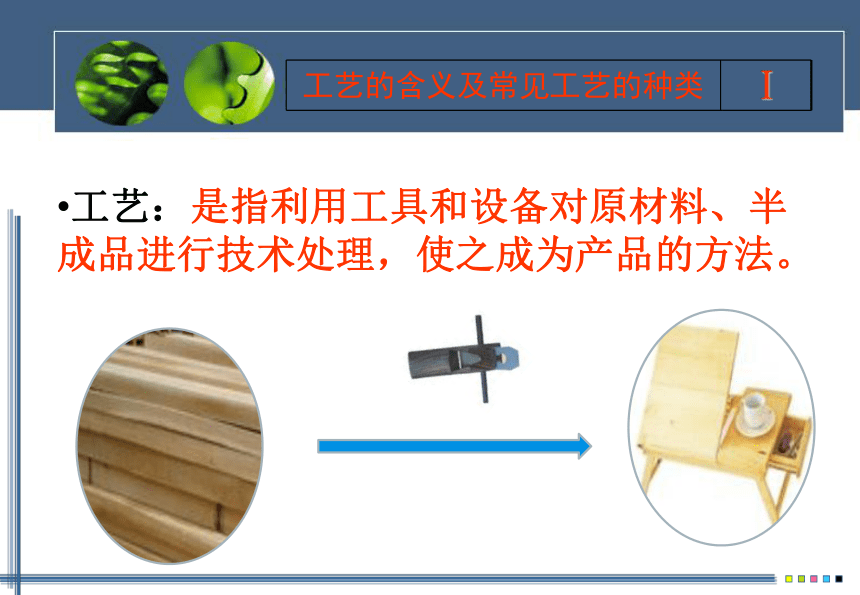

工藝：是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
工藝的含義及常見工藝的種類 Ⅰ
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

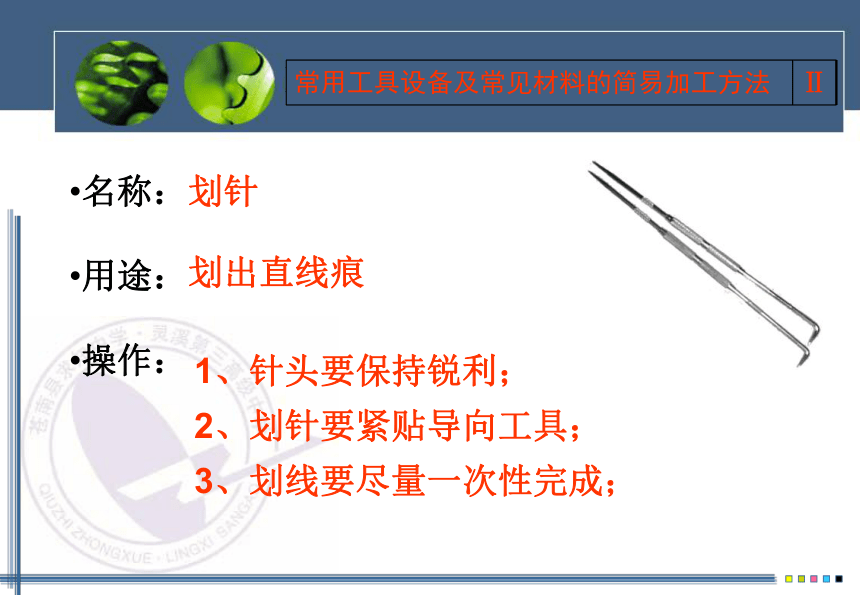

劃針
劃出直線痕
1、針頭要保持銳利；
2、劃針要緊貼導向工具；
3、劃線要盡量一次性完成；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

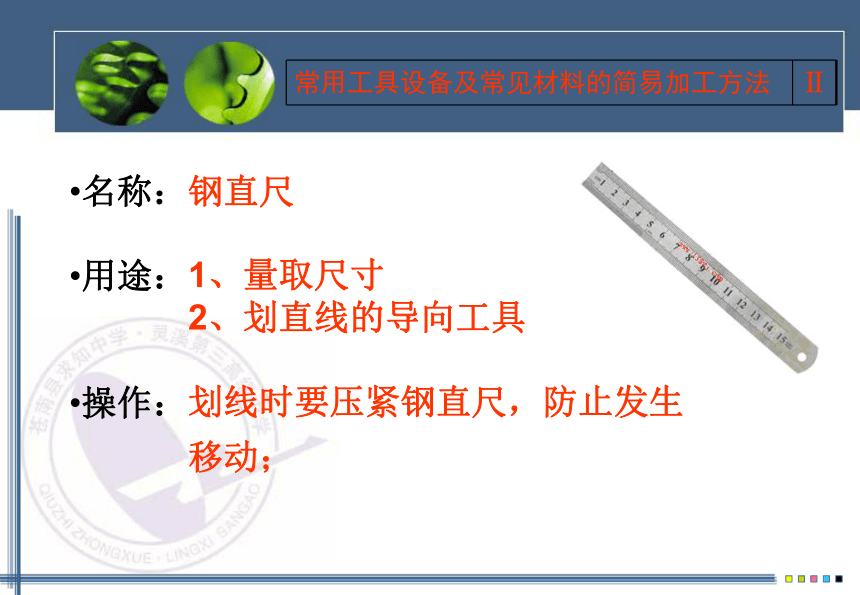

鋼直尺
1、量取尺寸
2、劃直線的導向工具
劃線時要壓緊鋼直尺，防止發生移動；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

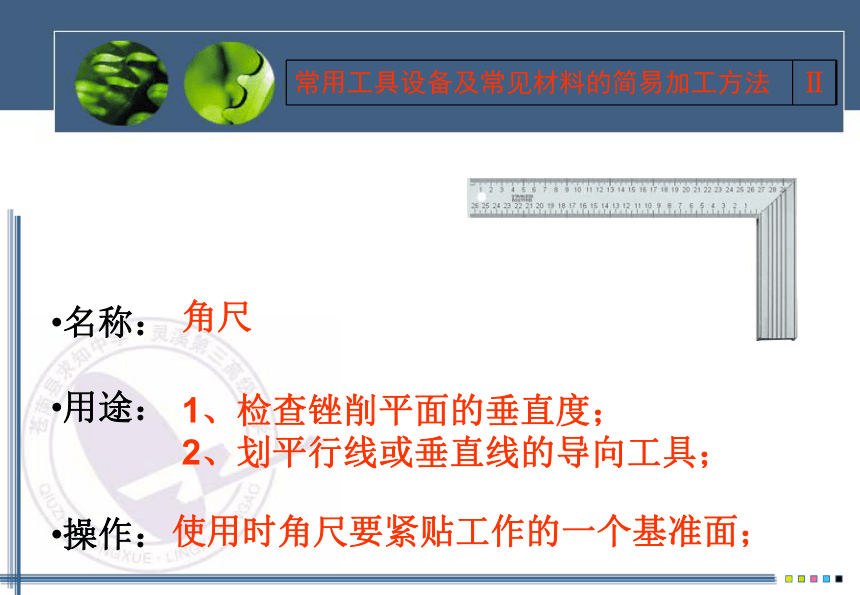

角尺
1、檢查銼削平面的垂直度；
2、劃平行線或垂直線的導向工具；
使用時角尺要緊貼工作的一個基準面；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

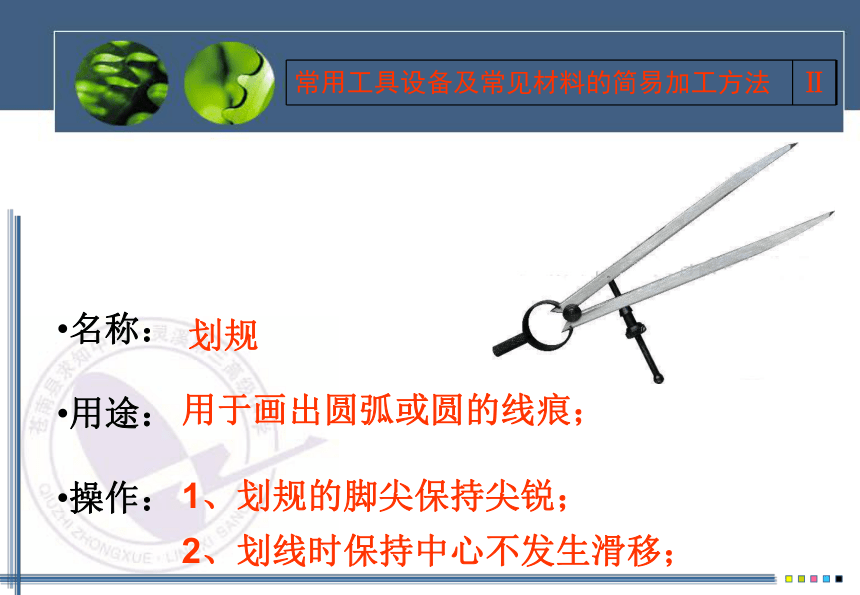

劃規
用于畫出圓弧或圓的線痕；
1、劃規的腳尖保持尖銳；
2、劃線時保持中心不發生滑移；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

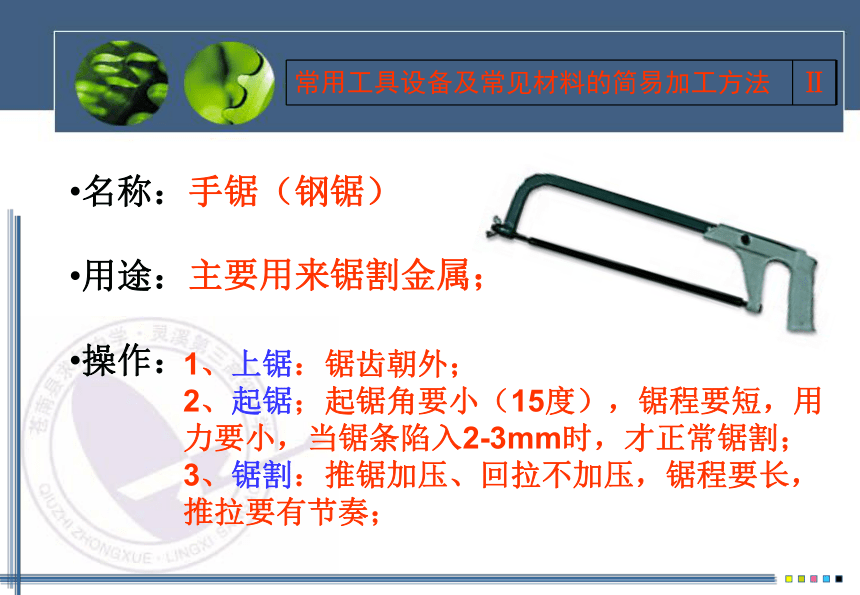

手鋸（鋼鋸）
主要用來鋸割金屬；
1、上鋸：鋸齒朝外；
2、起鋸；起鋸角要小（15度），鋸程要短，用力要小，當鋸條陷入2-3mm時，才正常鋸割；
3、鋸割：推鋸加壓、回拉不加壓，鋸程要長，推拉要有節奏；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

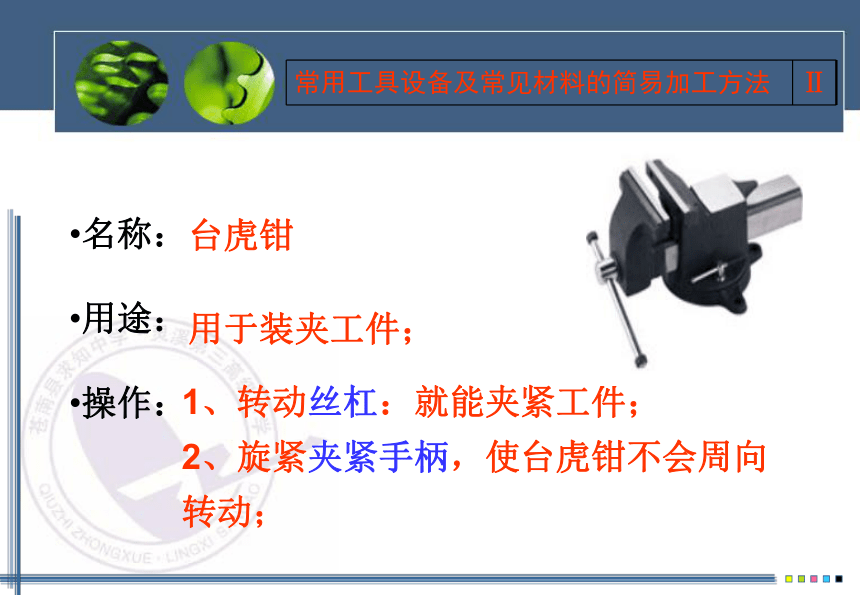

臺虎鉗
用于裝夾工件；
1、轉動絲杠：就能夾緊工件；
2、旋緊夾緊手柄，使臺虎鉗不會周向轉動；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

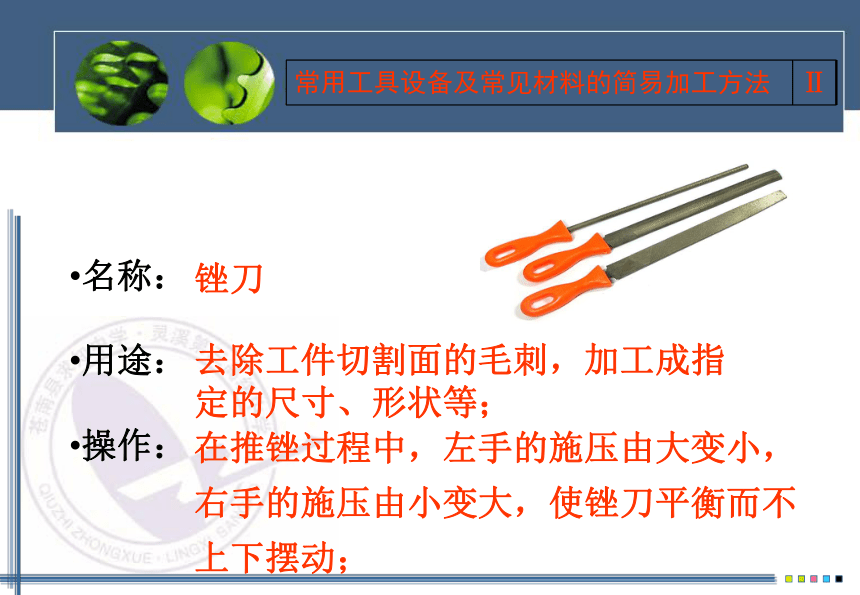

銼刀
去除工件切割面的毛刺，加工成指定的尺寸、形狀等；
在推銼過程中，左手的施壓由大變小，右手的施壓由小變大，使銼刀平衡而不上下擺動；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：

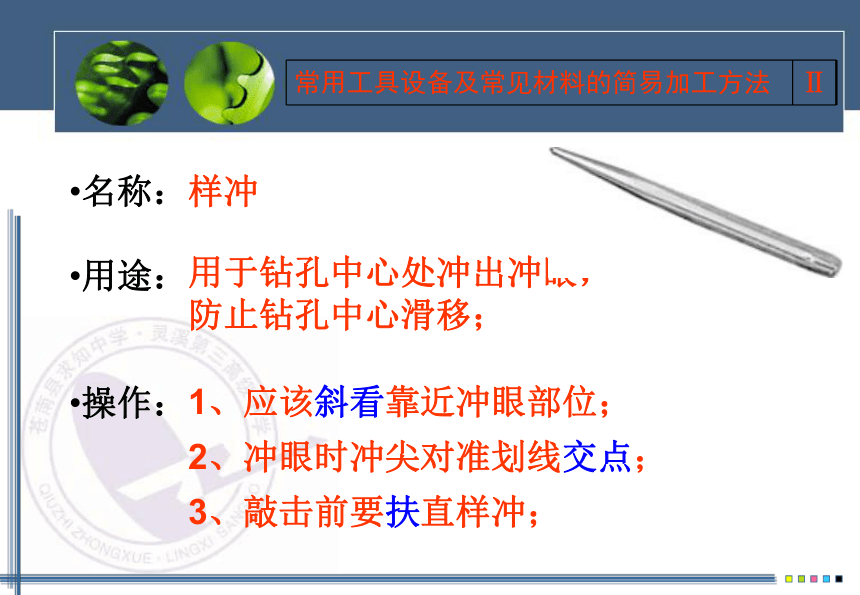

樣沖
用于鉆孔中心處沖出沖眼，防止鉆孔中心滑移；
1、應該斜看靠近沖眼部位；
2、沖眼時沖尖對準劃線交點；
3、敲擊前要扶直樣沖；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
臺鉆
用鉆頭在實體材料上打孔；
1、鉆孔要集中注意力；
2、要戴防護眼鏡，不準戴手套；
3、不準用手直接扶持小工件；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
絲錐
攻絲（內螺紋）工具；
攻絲前要鉆孔，與扳手配合使用；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
板牙
套絲（外螺紋）工具；
與扳手配合使用；

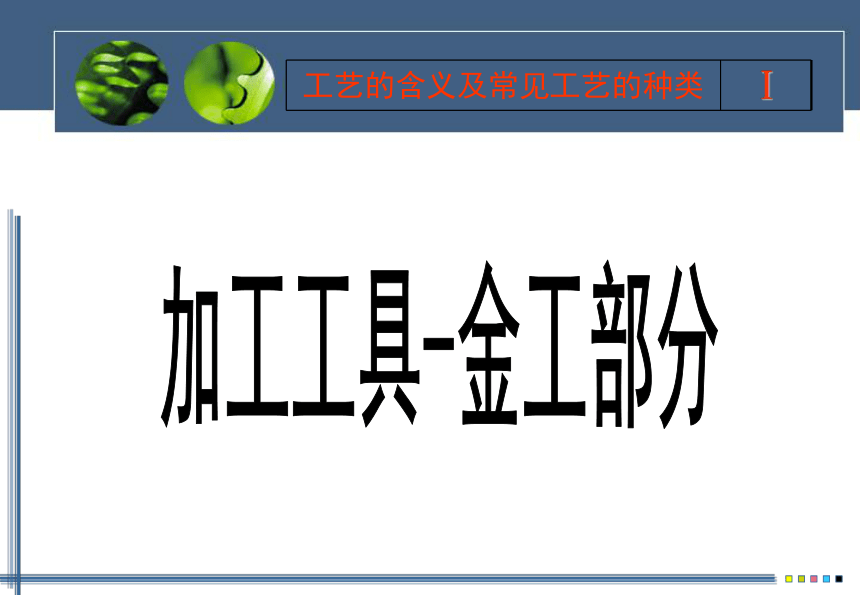

工藝的含義及常見工藝的種類 Ⅰ
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
鋸子
鋸割木材；
略；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
鑿
木材打孔工具；
略；
常用工具設備及常見材料的簡易加工方法 Ⅱ
名稱：
用途：
操作：
刨子
對木材切割面進行刨削；
略；
加工工藝的選擇與操作 Ⅱ
請判斷以下工藝中，哪些是屬于金工工藝？哪些又是木工工藝？哪些既屬于金工又屬于木工？
劃線 鋸割 銼削
鉆孔 螺紋加工
連接 刨削 鑿孔
表面處理
加工工藝的選擇與操作 Ⅱ
劃線：就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。
劃
出
基
準
劃
尺
寸
線
劃
輪
廓
線
沖
眼
加工工藝的選擇與操作 Ⅱ
連接：通過固定連接和半固定連接的方法可以實現金屬件之間的連接（P148）。
連接方法 應用實例
金屬 鉚接 金屬框架或不易焊接的鋁材連接
黏接 金屬材料與其它材料之間的連接
焊接 承受力較大的金屬件之間的連接
其它 P148…
木材 榫接 木材之間的固定連接
加工工藝的選擇與操作 Ⅱ
表面處理：為了防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需對金屬表面進行處理。
表面處理 工藝或作用
表面刷光 清除毛刺和鐵屑，再用細銼銼平，最后用金剛砂打磨。
噴涂油漆 可以防止銹蝕和增加美觀。
鍍 層 在金屬表面上涂一層塑料或抗氧化的鉻等金屬材料，
簡單產品的模型或原型的制作 Ⅱ
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
（1）、模型使設計對象具體化。
（2）、模型幫助分析設計的可能性。
——可視、可觸、可控制
——降低風險，減少投入
簡單產品的模型或原型的制作 Ⅱ
1、草模
在設計初期階段草模可以把設計構思用立體模型簡單的表示出來，供設計人員深入探討時使用。
簡單產品的模型或原型的制作 Ⅱ
2、概念模型
在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
日產Pivo概念車
無人偵查機概念模型
簡單產品的模型或原型的制作 Ⅱ
3、 結構模型
為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。
汽車的底盤結構模型
鳥巢模型
簡單產品的模型或原型的制作 Ⅱ
4、 功能模型
主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系等。
汽車的配氣系統模型
簡單產品的模型或原型的制作 Ⅱ
5、展示模型
用準確的尺寸，做成與實際產品幾乎一致的模型或按一定比例縮放的模型，作為產品的樣品進行展示，以便提供實體形象。另外通過展示模型可以直接向設計委托方征求意見，為審核方案提供實物依據。
簡單產品的模型或原型的制作 Ⅱ
制作模型的一般步驟：
1、選擇合適的材料；
2、準備造當?shù)墓ぞ吆图庸ぴO(shè)備；
3、按設計圖樣劃線；
4、對材料進行鋸割、切削等加工；
5、裝配；
6、對模型進行表面處理；
7、對產品進行試驗評價；
8、對設計方案進行修改，做成展示模型；
