一位醫生，來到肉攤前對賣肉的師傅說“師傅，來一個豬腎。”
搞得師傅一頭霧水，沒有理她。 這時旁邊過來一個人說：“這個腰子我要了。” 于是肉攤上剩下的唯一個豬腰子被人搶走了。那位醫生也只好郁悶的走了。
專題復習 技術語言及表達方式
一 技術語言的種類和應用

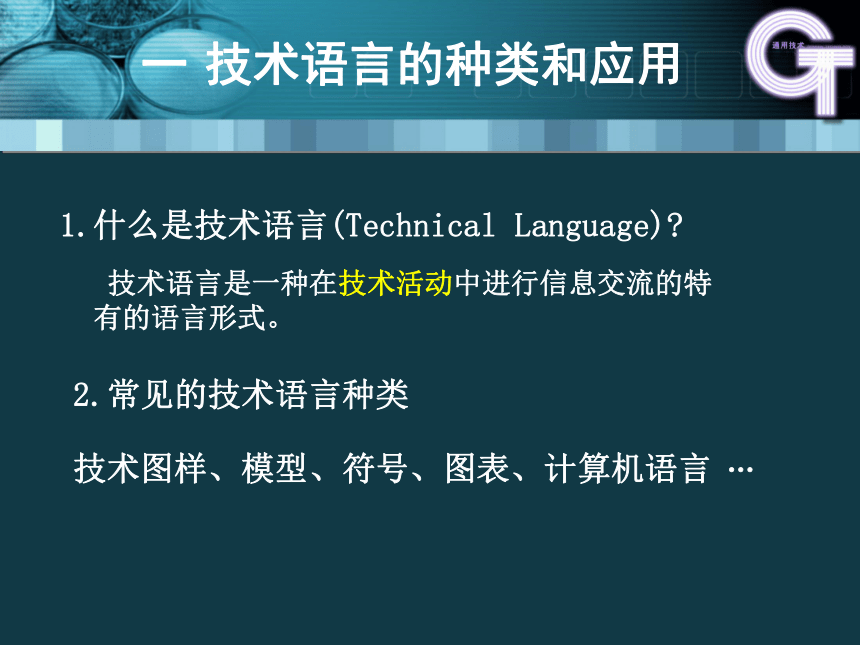

1.什么是技術語言(Technical Language)
技術語言是一種在技術活動中進行信息交流的特有的語言形式。
2.常見的技術語言種類
技術圖樣、模型、符號、圖表、計算機語言 …
*

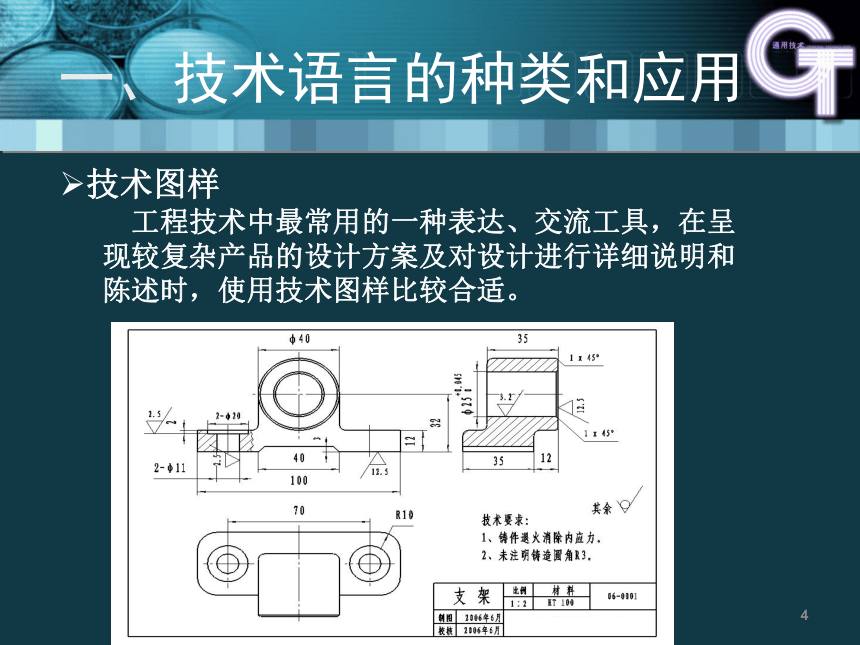

技術圖樣
工程技術中最常用的一種表達、交流工具，在呈現較復雜產品的設計方案及對設計進行詳細說明和陳述時，使用技術圖樣比較合適。
一、技術語言的種類和應用
一、技術語言的種類和應用

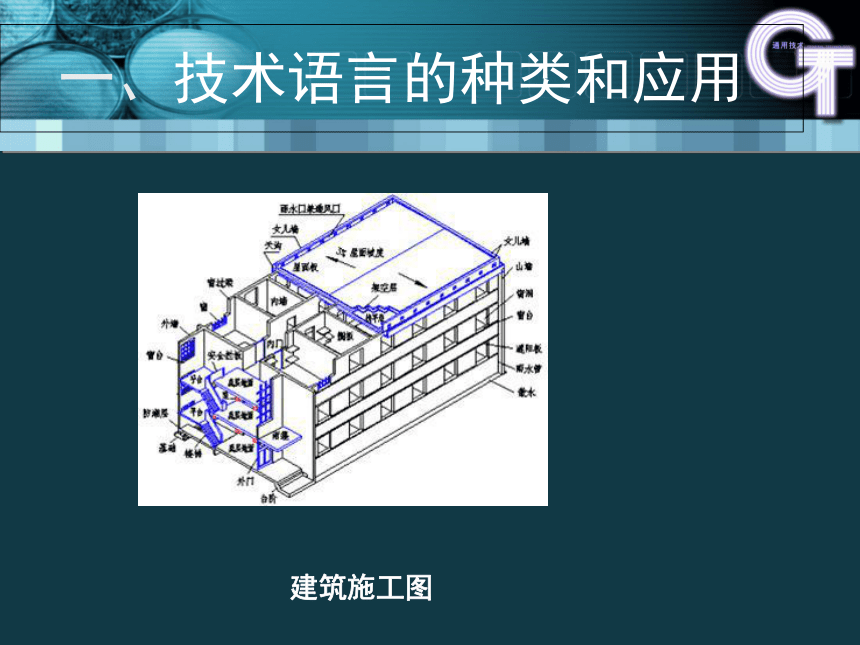

建筑施工圖
一、技術語言的種類和應用

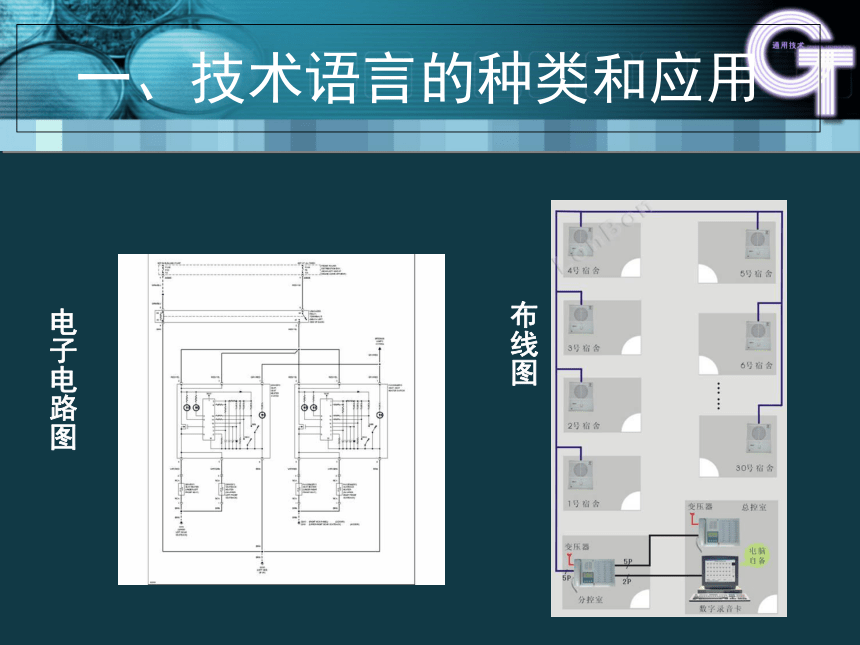

電子電路圖
布線圖
一、技術語言的種類和應用
模 型
*
一、技術語言的種類和應用

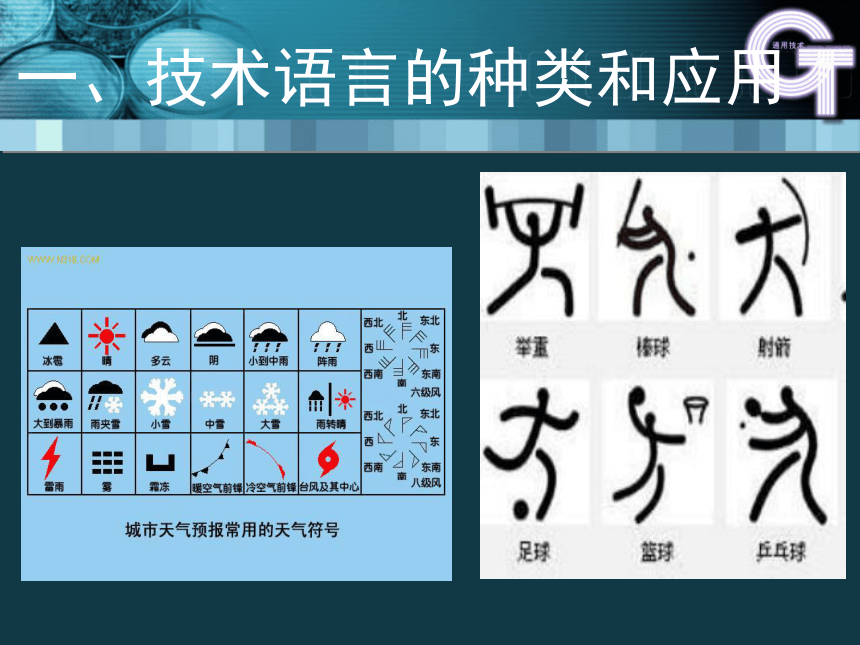

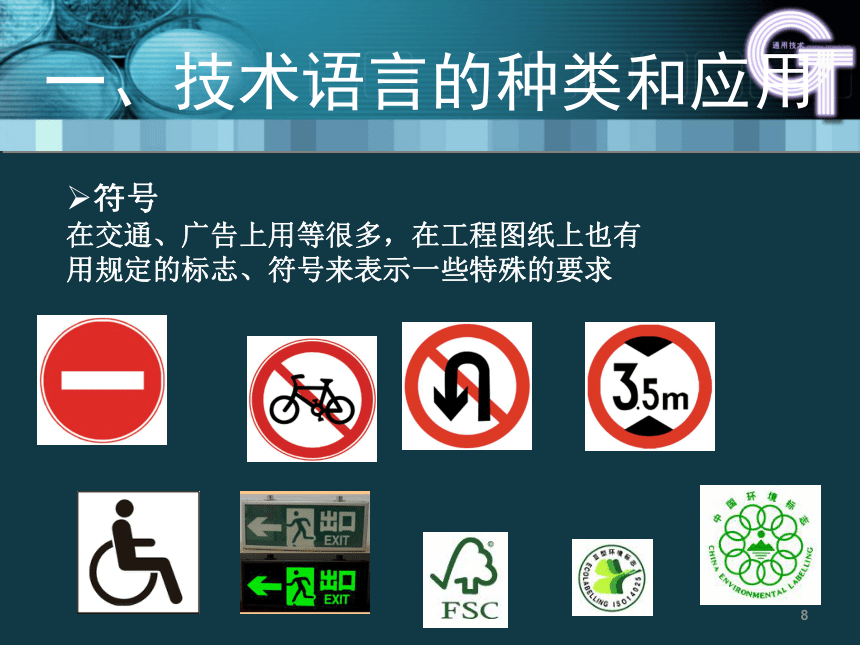

符號
在交通、廣告上用等很多，在工程圖紙上也有用規定的標志、符號來表示一些特殊的要求
一、技術語言的種類和應用
一、技術語言的種類和應用

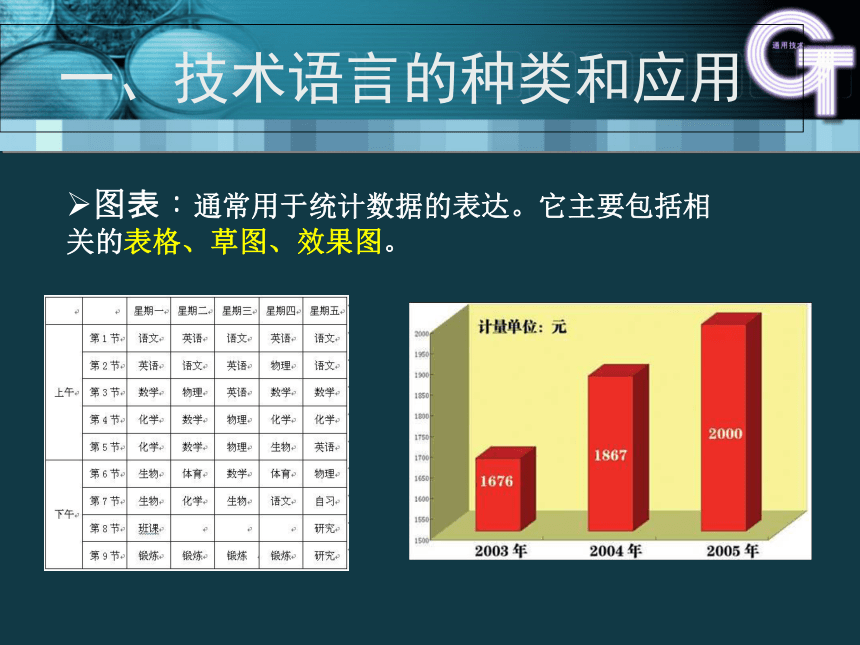

圖表：通常用于統計數據的表達。它主要包括相關的表格、草圖、效果圖。
一、技術語言的種類和應用
效果圖
草 圖

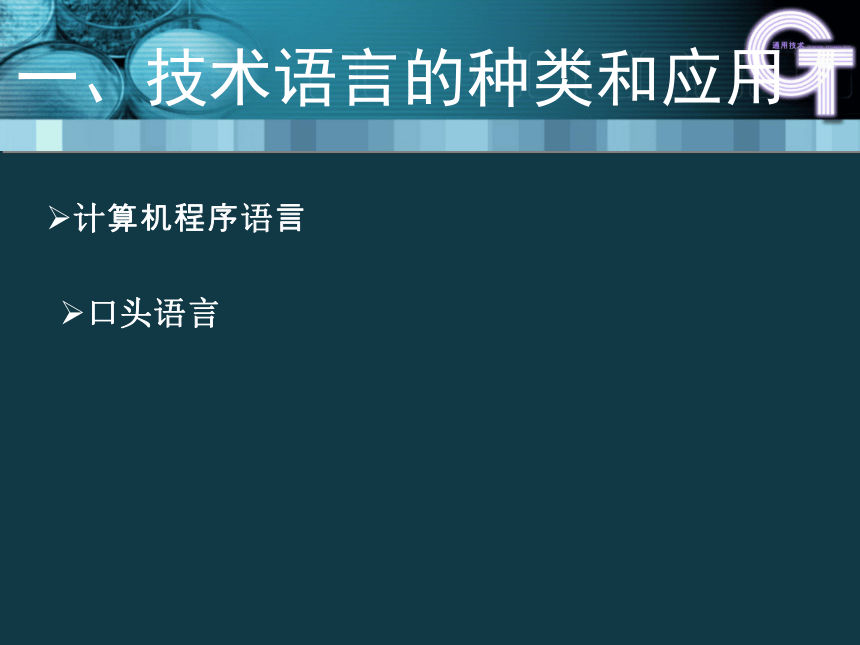

計算機程序語言
口頭語言
一、技術語言的種類和應用
言簡意賅、通俗直觀
2.技術語言有什么特征？
一、技術語言的種類和應用
一、技術語言的種類和應用
圖樣
符號
圖表
模型
1機械加工圖 2建筑施工圖 3裝潢布線圖 4設計效果圖
5課程表 6設計草圖 7電子電路圖
8車模 9房模 10航模
11交通管理符號 12公共場所使用的符號
找一找
11
12
1
2
3
7
4
5
6
8
9
10
各種技術語言：
*
圖樣、圖表、模型、符號、……
是如何形成的
？
二、技術語言的設計基礎—草圖
設計各種表現圖（技術語言）的基礎
草圖不僅能將一些想法較明確地表達出來，而且可以隨意修改。
可以捕捉靈感、自由發揮、不受約束。
*
二、技術語言的設計基礎—草圖
二、技術語言的設計基礎—草圖
2網格徒手畫圖要領:與地面垂直的線垂直畫，與地面平行的線按網格的斜線畫，同時以網格的小格來確定物體的比例。
1基本圖形的畫法
草圖繪制的步驟：
a、選用合適的筆來畫圖（2H鉛筆）（保持卷面整潔）
b、在方格紙上按照構思好的設計方案，畫出產品的外觀比例關系。（比例合理）
c、在準備好的透視網格紙上，畫出產品的透視線，先畫淡一些，等畫完圖形后，再描深輪廓。
d、畫產品的中間調子，注意色彩過渡自然。
二、技術語言的設計基礎—草圖
任務：畫出所給小板凳的草圖
要求：
直觀體現模型的構造
各部分大小比例協調
三、技術語言的設計基礎—草圖
o
X
Y
Z
P.117 例圖
四、平面結構形體的正等軸測圖
步驟:
a、根據形體特征，確定長(X)、寬(Y)、高(Z)等三軸在圖紙上的位置。
b、沿著上述三軸分別量出物體的長、寬、高的尺寸，畫出長方體的軸測圖。
c、根據長度方向、高度方向的尺寸，畫出左上角斜切面。
d、據長度方向、寬度方向的尺寸，畫出左前方斜切面，完成全圖。
五、正投影與三視圖
三視圖：采用正投影法將物體同時向三個投影面投影,所得三個投影圖
主視圖、俯視圖、左視圖
五、正投影與三視圖
馬上行動
畫出下圖中活動木梯的三視圖(課堂練習第二題）。
注意：
(1)選擇最能體現物體特征的為主視圖
（2）各視圖相對應的位置
（3）主俯長對正；主左高平 齊；左俯寬相等。
（4）不可見的輪廓線用虛線表示
（5）重合的線只畫一條。
參考答案
V
W
H
三視圖實例分析
例2：疊加體
組合體（由基本幾何體通過組合或截割得到）
主視
例3：一個帶長方形穿孔的圓柱
例4：模塊
主視
畫組合體三視圖的要點：
①分清各簡單形體②按簡單形體逐個從大到小、從外到里的順序畫③用好“正、齊、等”
例5：畫出所給疊加體的三視圖。
底板和立板右面平齊疊加
肋板與底板和立板對稱疊加
底板
立板
肋板
分解形體
肋板
疊加方式
投影作圖
①底板
分塊畫圖
②立板
③肋板
看得見的線畫實線
看不見的線畫虛線
表面平齊應無線
⒉ 利用線框，分析表面相對位置關系。
視圖中一個封閉線框一般情況下表示一個面的投影，線框套線框，則可能有一個面是凸出的、凹下的、傾斜的，或者是具有打通的孔。
兩個線框相連，表示兩個面高低不平或相交。
注意圖中虛實線變化，區分不同形體。
雖然三個視圖基本相同，但由于主視圖中虛實線各異，而得出兩種不同的形體。
將幾個視圖聯系起來看，確定物體的形狀。
一個視圖不能唯一確定物體的形狀，往往需要兩個或兩個以上的視圖才能唯一確定物體的形狀。
疊加體的表面過渡關系
虛線
實線
無線
四個基本的要求：正確（符合國家標準）、完整（不重復、不遺漏）、清晰、合理
尺寸三要素
六、形體的尺寸標注
鞏固練習　
１．看一看，錯在哪里？
Φ42
R15
六、形體的尺寸標注
R15
Φ42
完成課堂練習３
　如圖所示，這是一個帶凹槽的長方體，長為20mm，寬為6mm，高為9mm，凹槽的半徑為3.5mm。在三視圖上標注相應的尺寸。
六、形體的尺寸標注
七、機械加工圖
（1）定義：是以三視圖的形式來表達機械加工方法的一種技術圖樣。
（2）組成：三視圖及其尺寸標注; 必要的其他視圖; 標題欄和文字說明。
八、剖視圖
（1）定義：假想采用剖切平面的方法剖開物體，將觀察者與剖切面之間的部分移去，將其余部分向投影面投影所得的圖形稱為剖視圖。
（2）剖切面的特征：
a、包含內部結構如孔、槽的軸線，或物體的對稱面；
b、平行于相應的投影面。
九、線路圖
電子線路圖是指用圖形符號和線段組成的電子工程用的略圖。包括電路原理圖、接線圖和邏輯圖。
要求：
①認識常見電子元器件的符號；
②清楚電子元器件的連接方式；
③明確信號流向。
常用電子元器件符號
