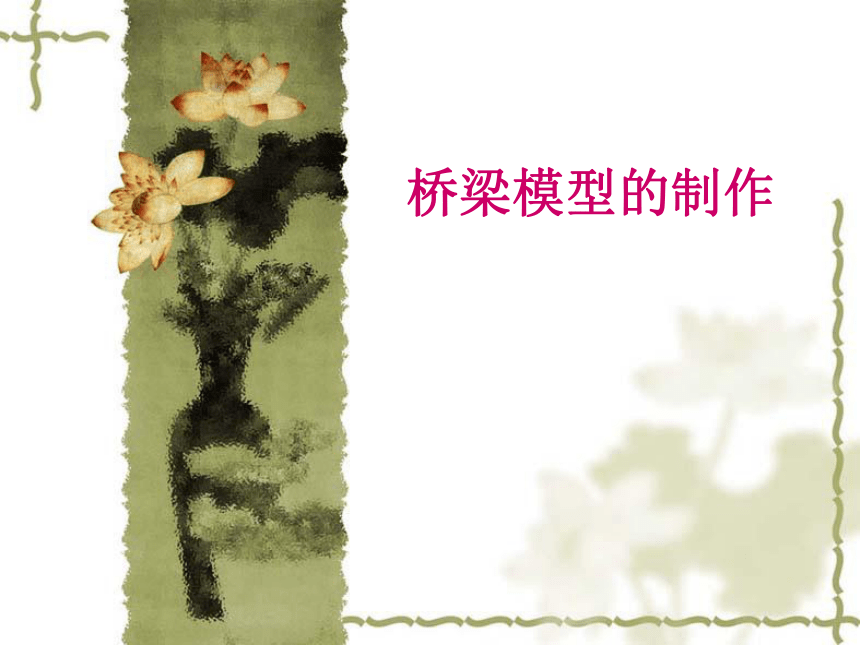

橋梁模型的制作

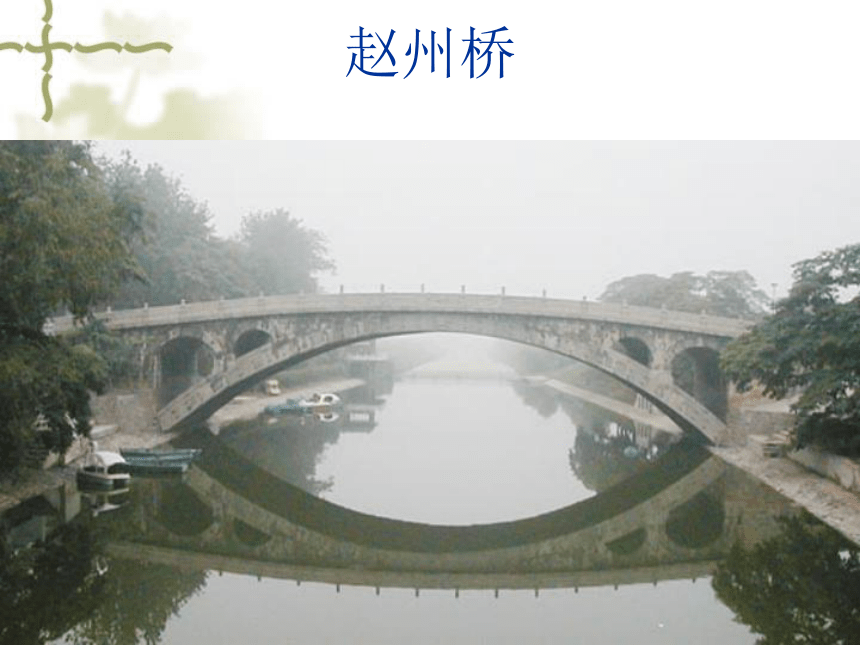

趙州橋
長:三百六十丈
寬:一丈五尺

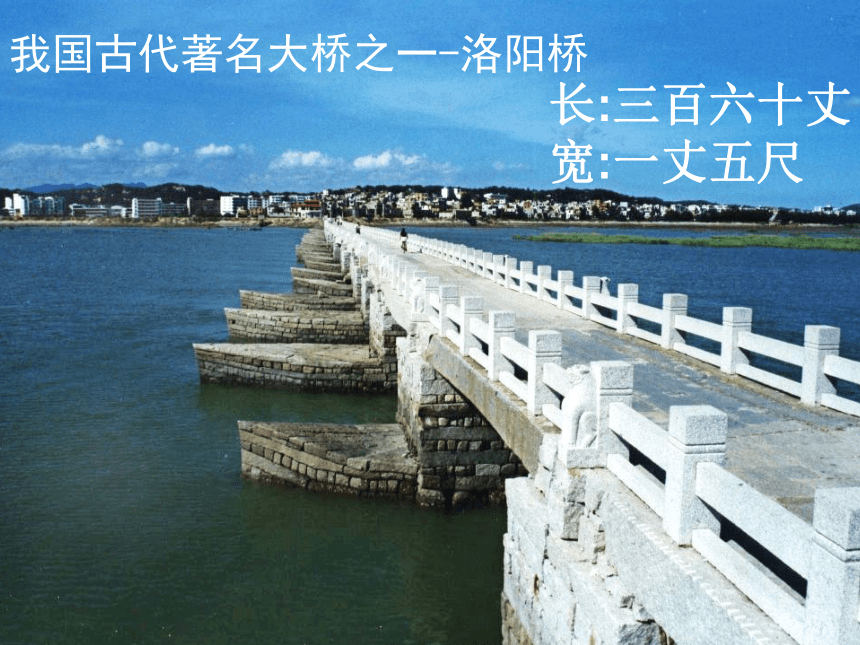

我國古代著名大橋之一-洛陽橋

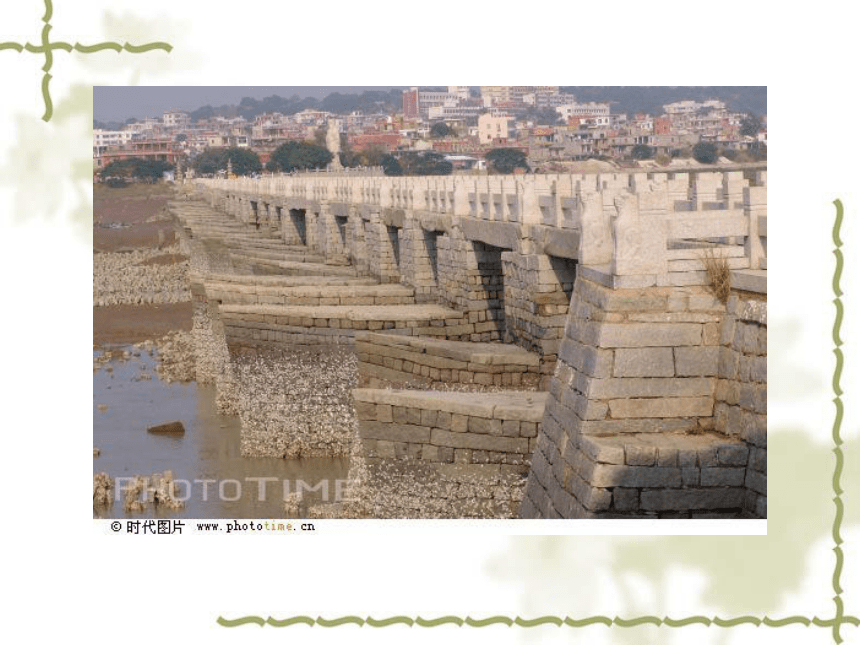

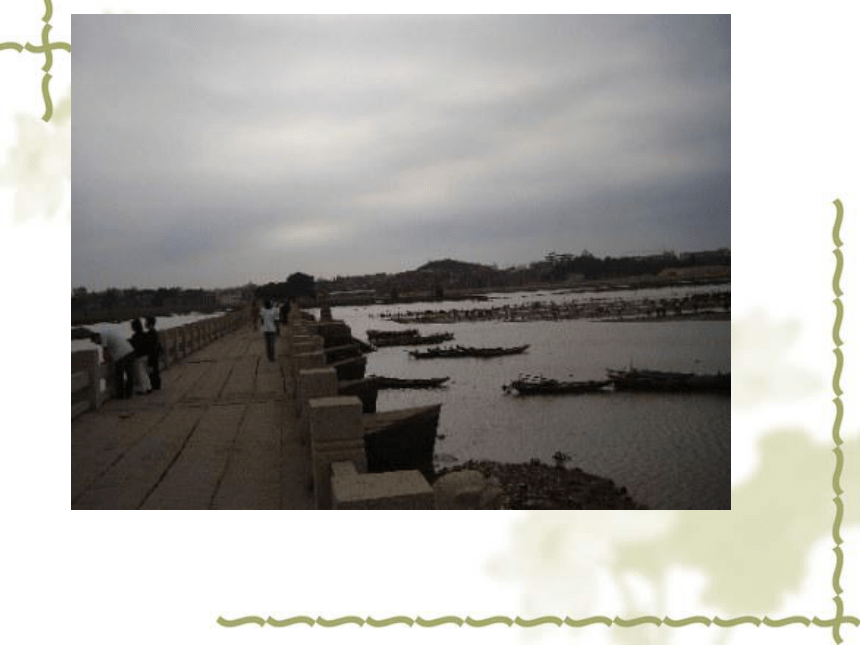

洛陽橋

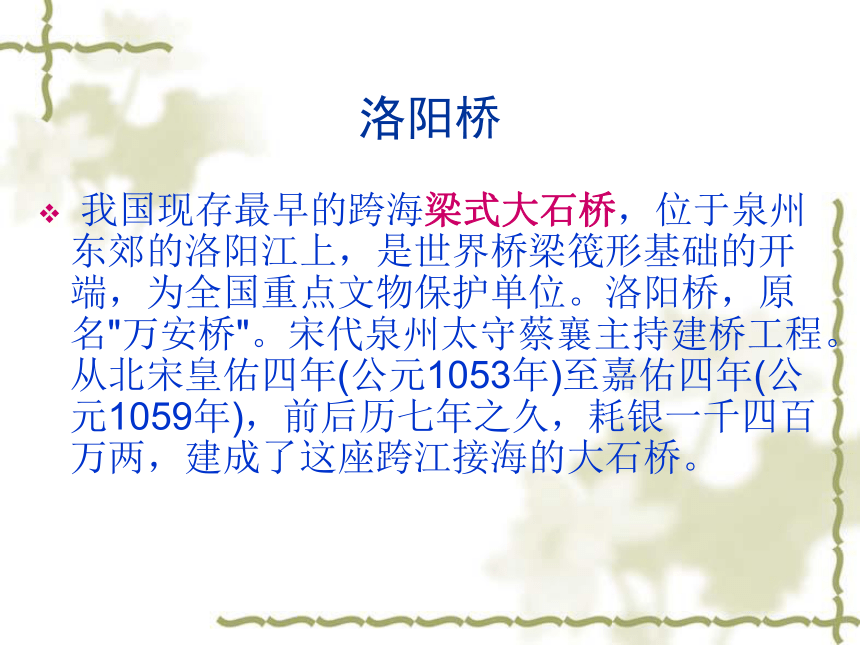

我國現存最早的跨海梁式大石橋，位于泉州東郊的洛陽江上，是世界橋梁筏形基礎的開端，為全國重點文物保護單位。洛陽橋，原名"萬安橋"。宋代泉州太守蔡襄主持建橋工程。從北宋皇佑四年(公元1053年)至嘉佑四年(公元1059年)，前后歷七年之久，耗銀一千四百萬兩，建成了這座跨江接海的大石橋。

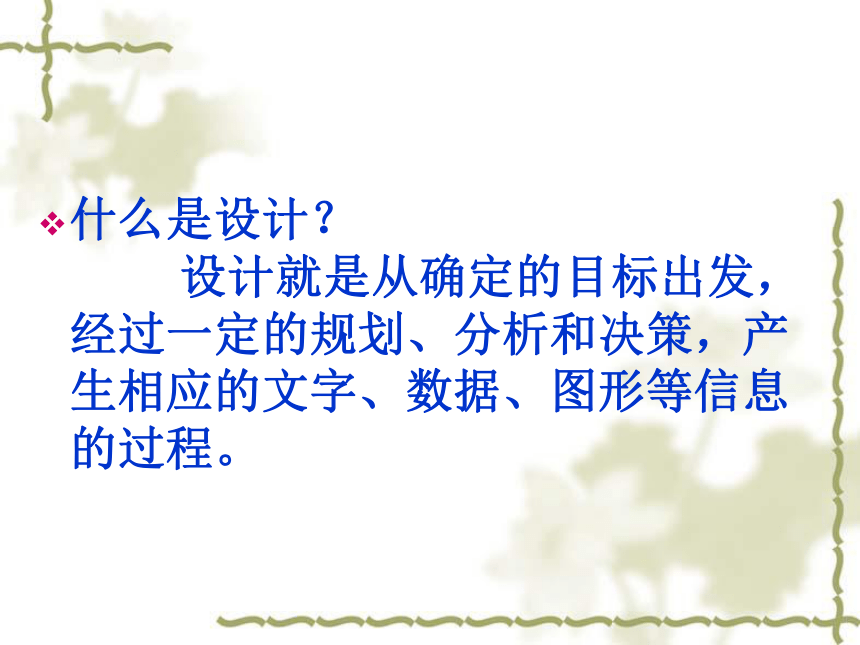

什么是設計？ 　　 設計就是從確定的目標出發，經過一定的規劃、分析和決策，產生相應的文字、數據、圖形等信息的過程。
設計過程開始… …

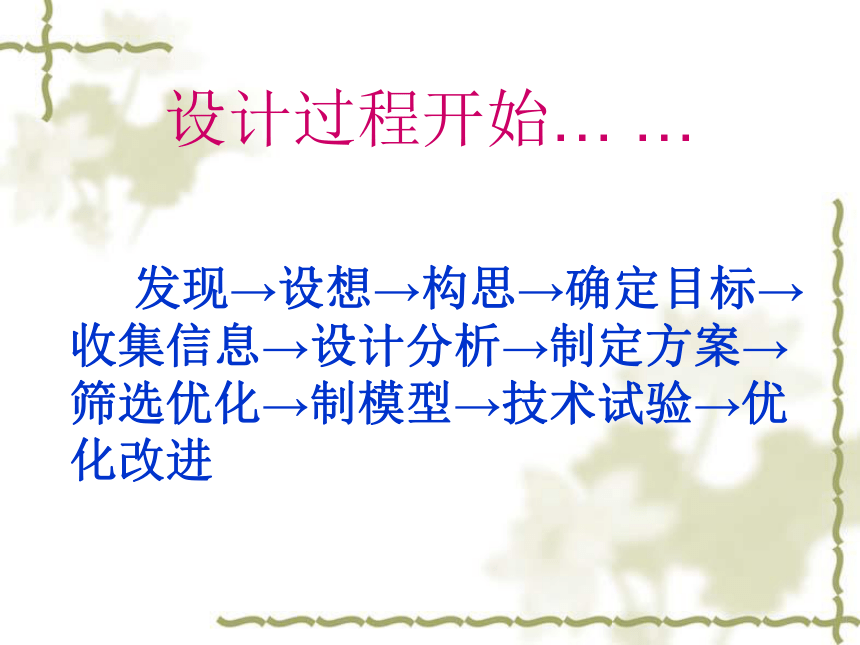

　　發現→設想→構思→確定目標→收集信息→設計分析→制定方案→篩選優化→制模型→技術試驗→優化改進
發現問題
值得解決嗎？

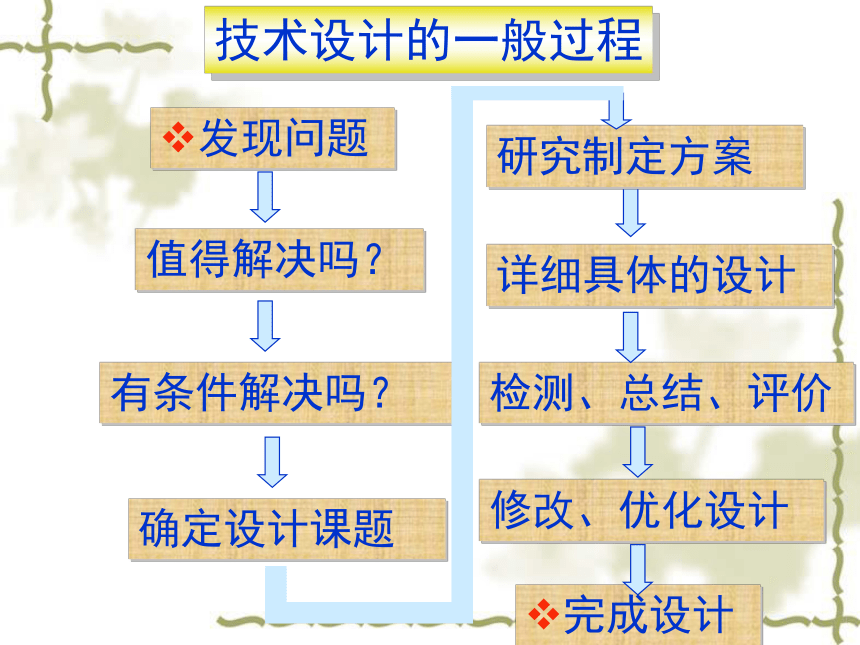

技術設計的一般過程
有條件解決嗎？
確定設計課題
研究制定方案
詳細具體的設計
檢測、總結、評價
修改、優化設計
完成設計

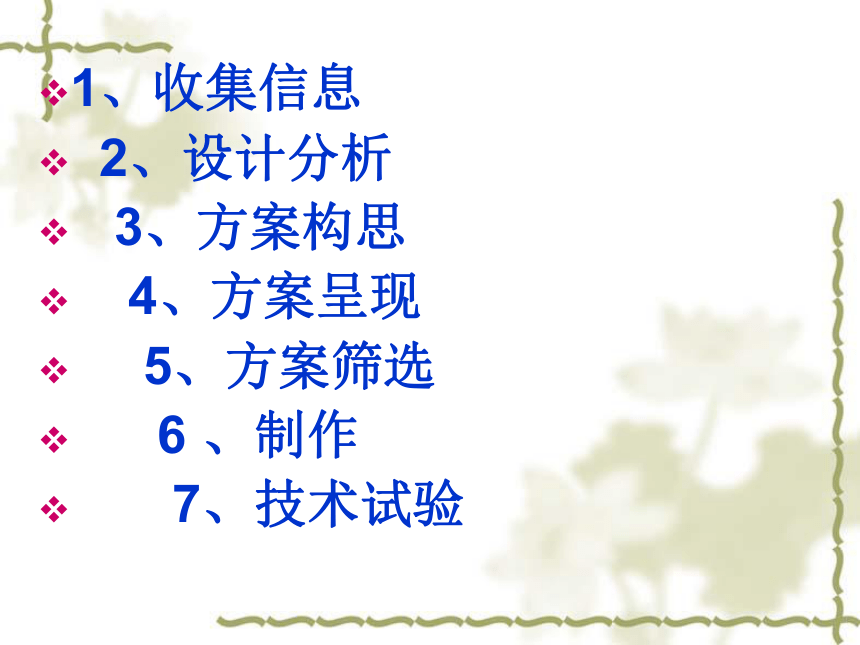

1、收集信息
2、設計分析
3、方案構思
4、方案呈現
5、方案篩選
6 、制作
7、技術試驗
宋四家之一蔡襄

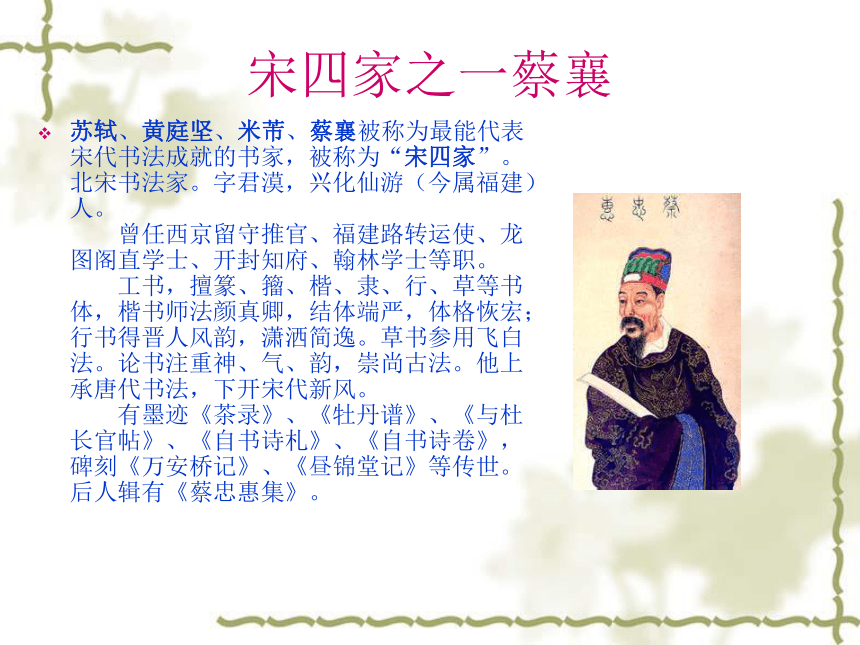

蘇軾、黃庭堅、米芾、蔡襄被稱為最能代表宋代書法成就的書家，被稱為“宋四家”。北宋書法家。字君漠，興化仙游（今屬福建）人。 　　曾任西京留守推官、福建路轉運使、龍圖閣直學士、開封知府、翰林學士等職。 　　工書，擅篆、籀、楷、隸、行、草等書體，楷書師法顏真卿，結體端嚴，體格恢宏；行書得晉人風韻，瀟灑簡逸。草書參用飛白法。論書注重神、氣、韻，崇尚古法。他上承唐代書法，下開宋代新風。 　　有墨跡《茶錄》、《牡丹譜》、《與杜長官帖》、《自書詩札》、《自書詩卷》，碑刻《萬安橋記》、《晝錦堂記》等傳世。后人輯有《蔡忠惠集》。

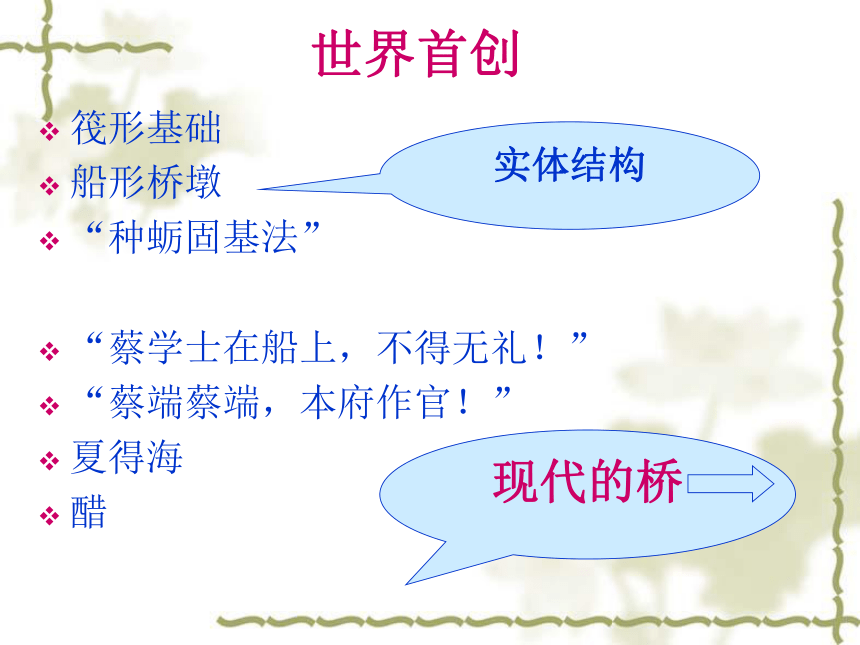

世界首創
筏形基礎
船形橋墩
“種蠣固基法”
“蔡學士在船上，不得無禮！”
“蔡端蔡端，本府作官！”
夏得海
醋
現代的橋
實體結構
結構設計應該考慮的一般問題
符合使用者對設計對象穩定性和強度要求,安全因素,公眾和使用者的審美需求,使用者的個性化需求,對設計對象的成本控制要求和一定的使用壽命等需求.
盧浦大橋
廣州丫髻沙大橋
新課引入
前面所講的奧運場館的設計中：
結構設計應該考慮哪些問題？
橋梁的結構設計——以上海盧浦大橋為例
世界第一拱
上海盧浦大橋是當今世界第一鋼結構拱橋，是世界上跨度最大的拱形橋。550米的跨度比排名第二的美國西弗吉尼亞大橋長出32米。
盧浦大橋
結構設計應該考慮的一般問題
符合使用者對設計對象穩定性和強度要求,安全因素,公眾和使用者的審美需求,使用者的個性化需求,對設計對象的成本控制要求和一定的使用壽命等需求.
各種橋梁的基本類型
橋梁的種類
梁架橋
拱架橋
斜拉橋
懸梁橋
懸索橋
弓形拱橋
復合橋
梁架橋
我國古代著名大橋之一-洛陽橋
拱架橋
趙州橋
蘇州寶帶橋－多孔薄拱薄墩連拱橋
盧溝橋.
公伯峽水電站黃河大橋
云南小灣瀾滄江搭橋
廣州丫髻沙大橋
斜拉橋
位于海珠區和芳村區之間的珠江河上，東接昌崗路，西接鶴洞，全橋總長2300米。總投資18億元 .
鶴洞大橋東連海珠區昌崗路，西連接芳村區廣中路，主橋總長為648m，橋寬30．3m，主橋橋型為雙塔空間雙索面復合斜拉索橋。
主塔為鉆石花瓶型，塔高128．45m，主跨為360m為雙向6車道。橋下通航凈高34米
鋼梁--鋼筋混凝土疊合結構，一跨過江，邊跨為144m預應力混凝土結構。
上海楊浦大橋
香港汲水門大橋.
南京長江第二大橋
當時世界上跨徑最大的斜拉橋-多多羅大橋
多多羅大橋
　　是位于日本瀨戶內海的斜拉橋，連接廣島縣的生口島及愛媛縣的大三島之間。大橋于1999年竣工，同年5月1日啟用，最高橋塔224米鋼塔，主跨長890米，是當時世界上最長的斜拉橋。
世界最大斜拉橋－蘇通長江公路大橋
蘇通大橋
蘇通大橋北接南通市，南連蘇州市的常熟，全長8206米，是世界上目前最大的斜拉橋，蘇通大橋的建成不但大大節省了蘇州和南通的行程時間，打通了我國的沿海高速公路，而且還依靠自主創新，創造了四個“世界之最”。
四項世界紀錄
蘇通大橋的建成創造了
基礎最深，
橋塔最高，
鐵索最長，
跨度最大。
蘇通大橋北接南通市，南連蘇州市的常熟，全長8206米，是世界上目前最大的斜拉橋，
最大主跨1088米、最長斜拉索577米、最大群樁基礎131根、最高主橋塔300.4米。這些都創造了世界斜拉橋上的紀錄。
懸索橋
江陰大橋---懸索直拉式橋梁
香港青馬大橋－世界最大跨度的公鐵兩用橋
廈門海滄大橋
布達佩斯大橋
日本明石海峽大橋
美國舊金山金門大橋最著名的懸索橋

從金門大橋往下看，常有霧氣縈繞，
讓人產生幻覺
“世界最著名自殺場所”
這個稱號給美國舊金山美麗的金門大橋蒙上了一層黑色的面紗。自1937年大橋落成以來，已有1300多個困惑的靈魂從這里殞落，然而這個4秒鐘的過程不曾有人拍下，直至埃里克·斯蒂爾2004年1月在大橋附近架起了兩部攝像機。
橋的安全性
美國加利福尼亞州有關部門10日決定，將在舊金山著名的金門大橋上安裝防護網，防止輕生者跳橋自殺。
據路透社報道，全長1280米的金門大橋是舊金山的地標式建筑，大橋橫跨舊金山灣，風景如畫，是游客必到之地，但也是自殺事件頻出的地方。去年有39人從金門大橋上墜落自殺，今年到目前為止已發生19起自殺事件。
防護網將被安裝在大橋兩側人行道下6米處，探出橋身約6米。
懸梁橋
英國福思橋
是橋梁史上的一個重要里程碑,懸臂桁架梁橋
塔橋
英國倫敦塔橋(Tower Bridge)
浮橋
風雨橋
風雨橋
模型橋基本要求
項目 組號 基本要求
橋孔跨度 cm 25-30 cm
橋面寬cm >10cm
橋孔高度cm >5cm
承重 kg >2.5kg
橋體自身重量 kg
連接方式
承載物的重量/橋自身質量
強度和穩定性
造型美觀
模型橋評價表
項目 組號 第一組
橋孔跨度 cm
橋面寬cm
橋孔高度cm
承重 kg
橋體自身重量 kg
連接方式
承載物的重量/橋自身質量
強度和穩定性
造型美觀
小組協作
結構設計應該考慮的一般問題
符合使用者對設計對象穩定性和強度要求,安全因素,公眾和使用者的審美需求,使用者的個性化需求,對設計對象的成本控制要求和一定的使用壽命等需求.
