第二節 設計方案的制定
收集和處理信息
構思設計方案的方法
學會用草圖表現構思
評價與選擇設計方案構思。
設計課題明確了，接著就要進人制定設計方案階段。這一節我們將學習
一、收集和處理信息
收集和處理與設計課題有關的信息，是方案構思的準備工作。信息收集得越多，就越有可能找到解決問題的好方法。我們現在要設計多功能學習用品盒（架），就要去收集現有的類似產品的信息（圖3-5）。收集信息的途徑和方法很多，例如，我們可以在家中、商店里、書本資料上、廣播電視上、互聯網上去尋找。然后對這些信息進行分析整理。
二、構思設計方案
明確了課題，收集了信息資料后，我們可以進人構思設計方案階段。

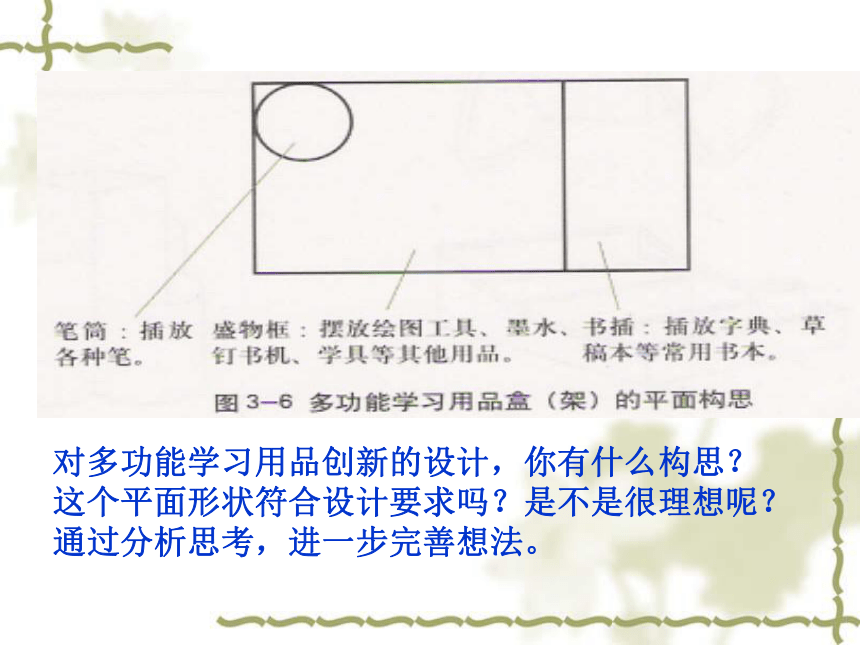

構思的方法是：⑴ 根據設計課題的要求，借鑒現有信息，形成想法，并逐步加以發展和完善。例如，初步設想了一種臥式的放在書桌角上的多功能學習用品盒（架），它的平面形狀如下（圖3-6）。
對多功能學習用品創新的設計，你有什么構思？
這個平面形狀符合設計要求嗎？是不是很理想呢？通過分析思考，進一步完善想法。
針對擬設計的多功能學習用品盒（架）初步構思，提出你新的設想。例如：
做成立式的？立式的與臥式的各有什么優缺點？可不可以壁掛式的？
放書的隔板可做成活動的嗎？這樣有何好處？
筆筒可不可以利用現成的圓筒來做？哪些物品可用來做筆筒？
學習用品盒的形狀和結構，可以做哪些改進？
可以增加其他的功能嗎？
還可以用其他的材料嗎？用什么顏色好看？

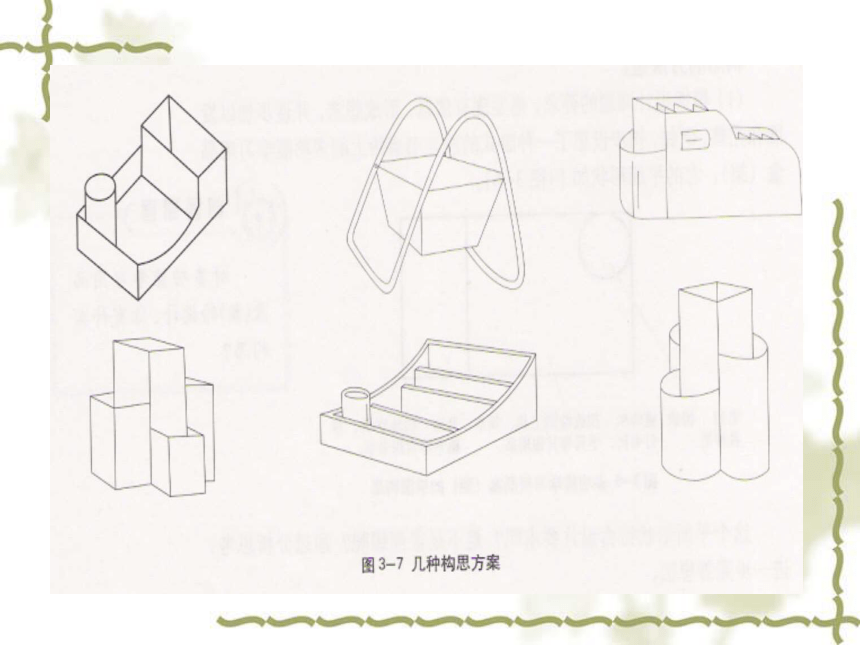

集思廣益的結果，會出現許多構思方案，我們可以選出一些合適的來，如圖 3-7所示
三、用草圖表達構思
有了好的構思，怎樣把它表達出來呢 畫個草圖，這是常用的辦法。
草圖一般都采用徒手繪畫來完成．徒手繪畫就是只用鉛筆，不用尺和其他繪圖工具的繪圖技能。練習好這種技能，就可以盡快把自己的構思畫出來，這是一種很有實用價值的技能。
徒手繪畫練習的基本方法如下：
㈠ 直線練習
要領：鉛筆削成錐形。先打點，然后照點畫；將兩點連成直線時，要眼看線的終點（不看筆尖）一筆畫成．可以先練習畫水平線，然后練習畫豎直線，再練習畫斜線。直線練習達到一定熟練程度后，再進行畫各種角度、方形的練習。可先畫小的，逐漸畫較大的．
舉例
例如，畫圖3-8a所示物體，步驟為：
⑴ 畫一條水平線和一條垂直線，垂直線長度等于立方體的高，如圖3-8b；
⑵ 從垂足處向兩邊畫斜線，均與水平線成30夾角，如圖3-8C；
⑶ 目測適宜長度，分別作已有三條線的平行線，就得到由三個可見面構成的立方體，如圖3-8d；⑷ 其余部位畫法按上述要領進行即可，如圖3-8e、f。
㈡ 圓形和曲線練習
要領：先用直線輕輕畫出圓或曲線的范圍和中心線，然后根據界定的位置盡可能均勻地畫出圓和曲線。必要時，先打點，再描點成曲線。
㈢ 立體圖練習
要領：任何立體都有長、寬、高。先畫出三個可見面，構成立方體。每個面互相平行的棱邊應畫成平行．其他形體均可用立方體界定位置。
四、評價與選擇設計方案構思
通過前面的學習，我們體會到設計方案構思是一種創造性工作。即使是一件簡單的產品，其設計方案構思也不會是單一的。那么，在多種構思方案面前，我們應當怎樣從眾多的構思方案中選擇合理的構思呢？
評價與選擇設計構思時，要采取科學的態度，實事求是，具體情況具體分析。在采用“頭腦風暴法討論構思方案時，需要熱情和遐想，但是現在就需要科學和冷靜了。
評價設計構思的主要依據，是看它是否符合設計的基本原則。但是，這里有如何權衡的問題。
一個符合設計原則的設計方案構思，需要考慮許多方面的因素，比如功能問題、美學問題、人機工程學問題、經濟成本問題、體積與空間的問題、與環境適應問題、材料與工藝問題等。這些因素之間，例如高性能、高質量與低成本之間，可能產生矛盾；又如，在考慮各項設計原則的時候，如何把握分寸，準確分清主次，都需要認真斟酌。
以我們?cè)O(shè)計的多功能學習用品盒（架）來說，在材料的選用方面，以下方案哪種好呢？
⒈ 用有機玻璃機做
材料成本較高，加工也較難。可是對有條件者來說，在雅致的書房里放一個精致的有機玻璃盒又何嘗不好呢！
⒉ 用廢硬紙盒做,成品簡陋低檔，可能不太結實，但成本低廉。
⒊ 用塑料做, 成品會結實而且輕巧，可是制作需要專門的設備和工藝，一般學校沒有這樣的條件。在式樣方面，如果想改變，就要改模具，成本較高，不利于做少量的個性化的產品。不過，如果是已定型的產品大批量生產，則用塑料做是可取的。
⒋ 用木材做
加工制作相對容易，成本也不高，可以較靈活地做出各種式樣，有利于實現個性化制作。
⒌ 用金屬薄板做
加工制作相對較難，但材料強度好，有利于減少占用空間。
可見，評價設計方案的優劣，結論總是相對的。應在滿足設計要求的前提下權衡利弊，選擇合適的方案，或在可能的條件下吸收各方案的優點來優化方案。
做成立式的雖然占的地方小，但不如臥式的平穩；做成壁掛式的雖然不占地方，但不夠安全，而且拿取學習用品時不方便；用金屬、塑料等其他材料做雖然有很多優點，但技術、經濟條件不夠，而廢硬紙板又不耐用。于是他們做出了最后的選擇：設計臥式放在書桌上的多功能學習用品盒（架）。材料：木材（圖3-9）。
例如，根據前面的構思，第一組的同學進行方案選擇時作了如下思考:
其他組的同學們可以根據各自的實際情況權衡確定。只要你能說出自己選擇的理由，而且符合設計基本原則和具體情況，你的選擇就是正確的。
技術實習：
收集各種儲物盒（架）的信息資料，進行分析整理。
產品 外觀 結構 大小 材料 工藝 特色 改進意見
通過對這些信息的處理，選出有用的信息，找出可以借鑒的地方，作為我們構思設計的參考。
