設計的表達與交流（二）
——透視圖

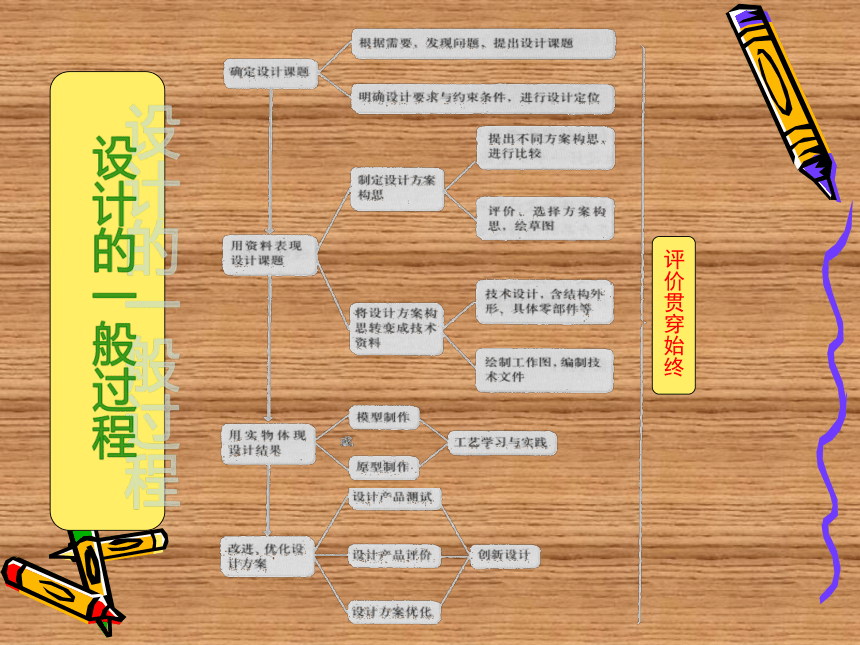

評價貫穿始終
落霞與孤鶩齊飛
秋水共長天一色
三、透視圖

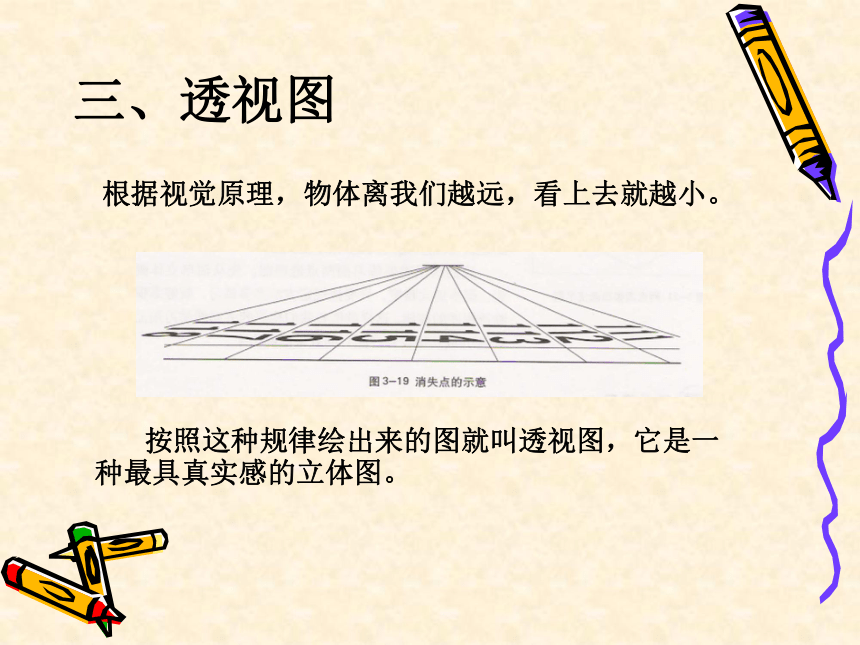

根據視覺原理，物體離我們越遠，看上去就越小。
按照這種規律繪出來的圖就叫透視圖，它是一種最具真實感的立體圖。
⒈ 透視圖的種類

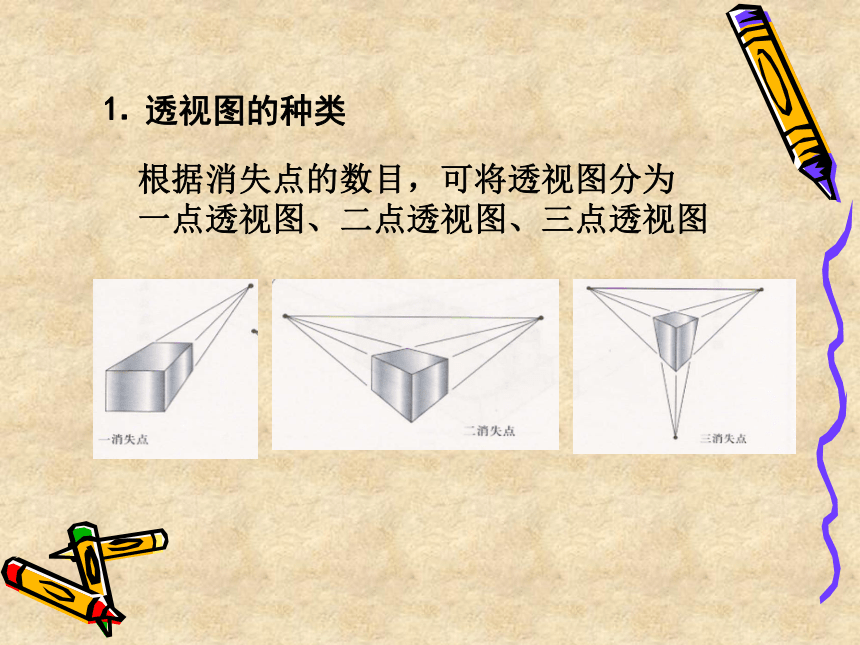

根據消失點的數目，可將透視圖分為
一點透視圖、二點透視圖、三點透視圖
一點透視圖可以常用來制作室內設計效果圖
在設計中，兩點透視圖常用于畫產品設計效果圖
三點透視圖常用于畫建筑物的效果圖（尤其是高大建筑）
⒉ 透視圖的畫法
長方體兩點透視圖畫法：
畫透視圖的簡單步驟是：
設視平線，取消失點，向消失點連線，圖形畫在連線內。
透視投影規律：
1.等高直線：近視點高，遠視點低。即近高遠低
2.等距直線：近視點距寬，遠視點窄。即近寬遠窄
3.等體積幾何體：體積即近大遠小
4.不平行于畫面的平行線組必交與一點
我們學會了二點透視圖的畫法，那么大家再來思考一下長方體的一點透視圖，三點透視圖該怎么畫呢？（學生動手畫，交流）
思考
我們能把我們設計的多功能學習用品盒用二點透視圖表達出來嗎？
（不能？能？為什么？ 學生思考圓柱體的透視圖如何來繪制呢？）
小結 拓展
一點透視圖
二點透視圖
三點透視圖
類型
掌握它們的特點及畫法
概念：按照視覺中物體近大遠小的規律繪制的立體圖
用途：了解各種透視圖的用途
