3、閉環控制系統
嘉積中學海桂學校技術組

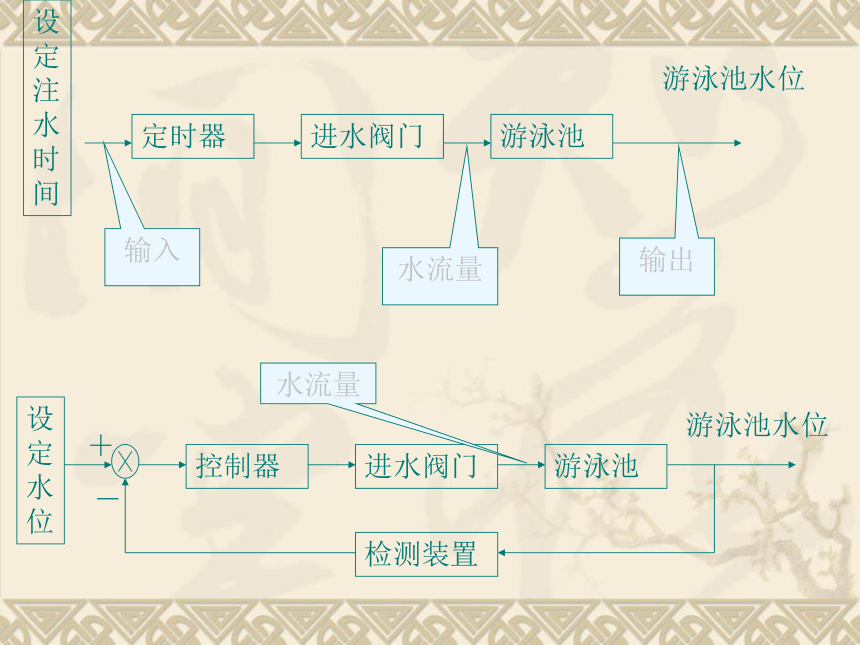

定時器
進水閥門
游泳池
設定注水時間
輸入
水流量
游泳池水位
輸出
游泳池水位
控制器
進水閥門
游泳池
設定水位
水流量
檢測裝置
＋
－

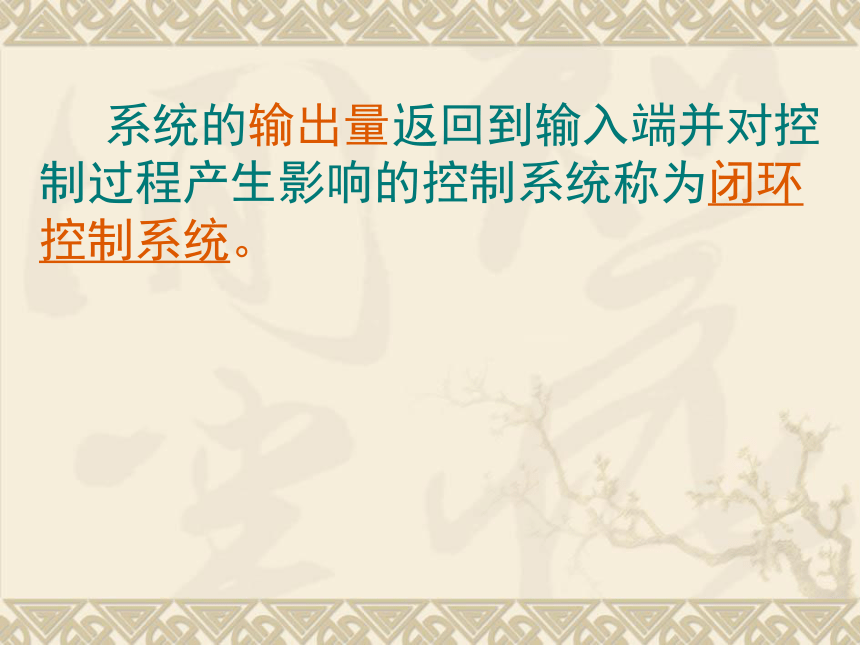

系統的輸出量返回到輸入端并對控制過程產生影響的控制系統稱為閉環控制系統。

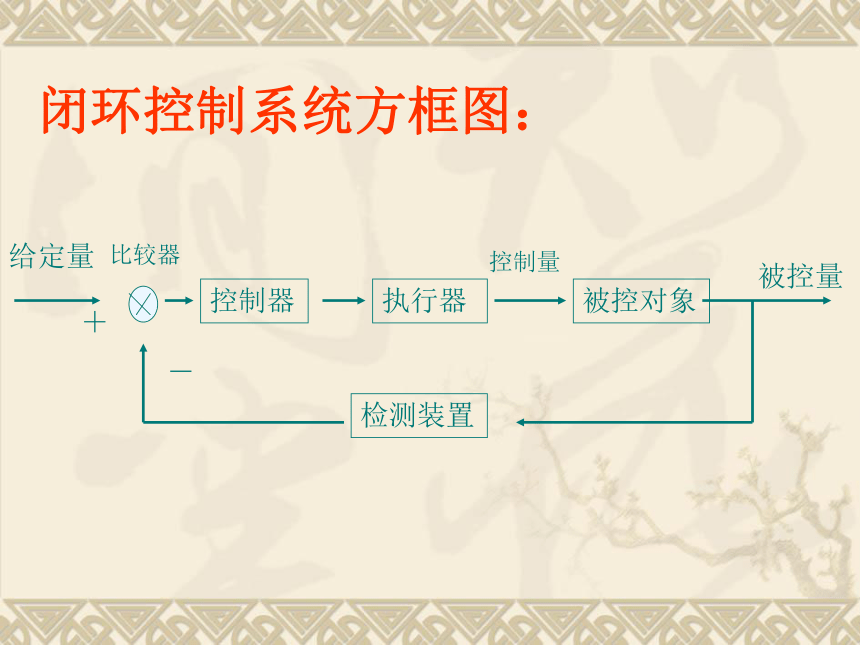

閉環控制系統方框圖：
控制器
執行器
被控對象
檢測裝置
控制量
比較器
－
＋
給定量
被控量
案例1：普通家用電飯鍋的煮飯控制：煮飯時
電源接通，內鍋放在發熱盤上，使鍋內溫度升
高，當溫度達到80度C以上時，飯煮熟，進入
保溫狀態；而保溫時，系統通過檢測裝置會不
斷檢測鍋內的溫度，當鍋內的溫度過低時，又
會加熱，使鍋內溫度始終保持在一定的范圍內。
控制電路
發熱盤
電飯鍋的內鍋
接通電源
輸入
熱量
電飯鍋的內鍋溫度
輸出
電飯鍋的內鍋溫度
控制電路
發熱盤
電飯鍋的內鍋
給定溫度
熱量
檢測裝置
＋
－
案例2：交通路口紅綠燈自動控制系統（根據車流量大小改變紅綠燈時間）
車流量
控制電路
紅綠燈
路面車輛
給定車流量
紅綠燈時間
感應裝置
＋
－
案例3：現在一些醫院里，當專家在門診室里坐診時，門口
有一個值班護士，護士根據醫生診斷病人的進度，控制病人進入
門診室里的數量，使門診室里就醫病人的數量保持一定量，改變
了以往病人多時就全部擠在門診室里的不良現象，使門診室里的
病人有個輕松的就診環境。這其實是一個管理方式的改進。
1、試分析這個管理方式是開環控制系統還是閉環控制系統？
2、該控制系統的被控對象和輸出量分別是什么？
3、畫出該控制系統的方框圖。
給定量
門診室里的就診人數
控制器
護士執行
門診室
護士的眼睛
＋
－
