(共28張PPT)
忻州四中通用技術

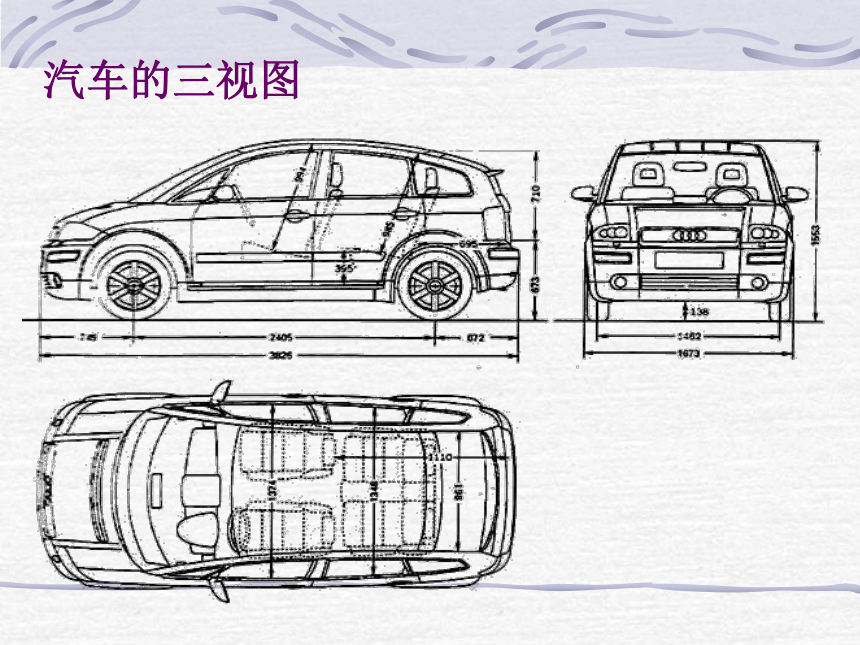

汽車的三視圖

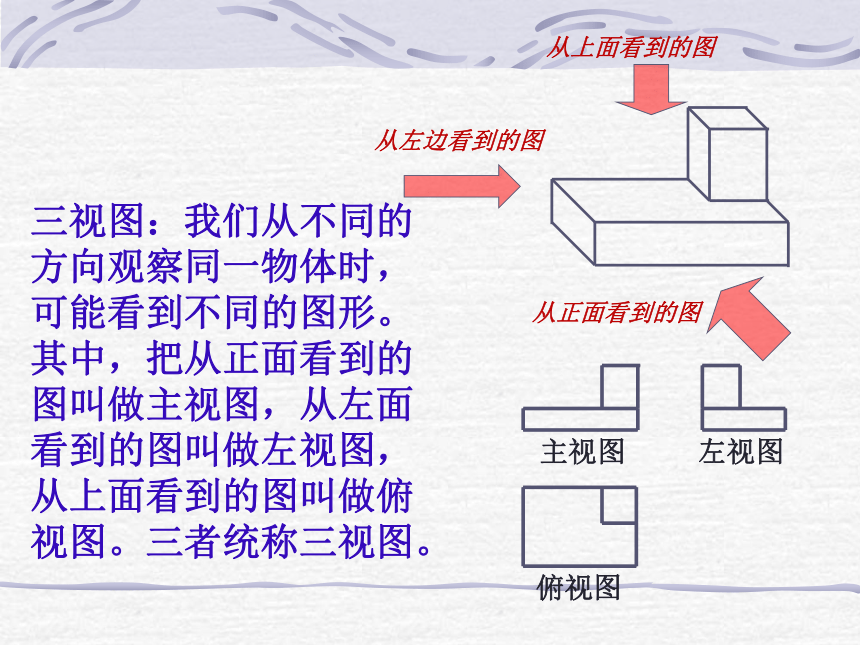

從正面看到的圖
從左邊看到的圖
從上面看到的圖
三視圖：我們從不同的方向觀察同一物體時，可能看到不同的圖形。其中，把從正面看到的圖叫做主視圖，從左面看到的圖叫做左視圖，從上面看到的圖叫做俯視圖。三者統稱三視圖。
主視圖 左視圖
俯視圖
側視圖方向
俯視圖方向
正視圖方向
主視圖 　　　　 左視圖
俯視圖
長
高
寬

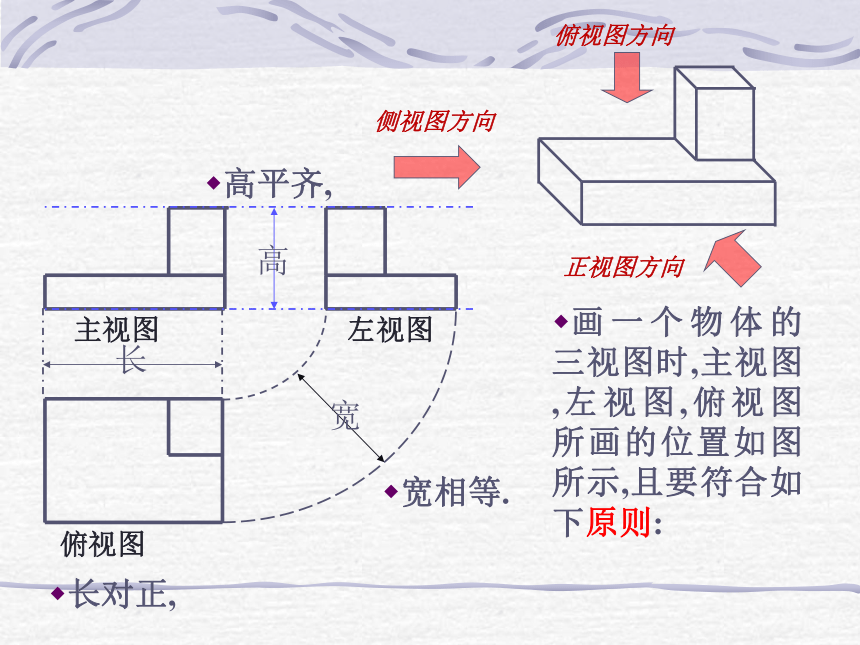

畫一個物體的三視圖時,主視圖,左視圖,俯視圖所畫的位置如圖所示,且要符合如下原則:
長對正,
高平齊,
寬相等.

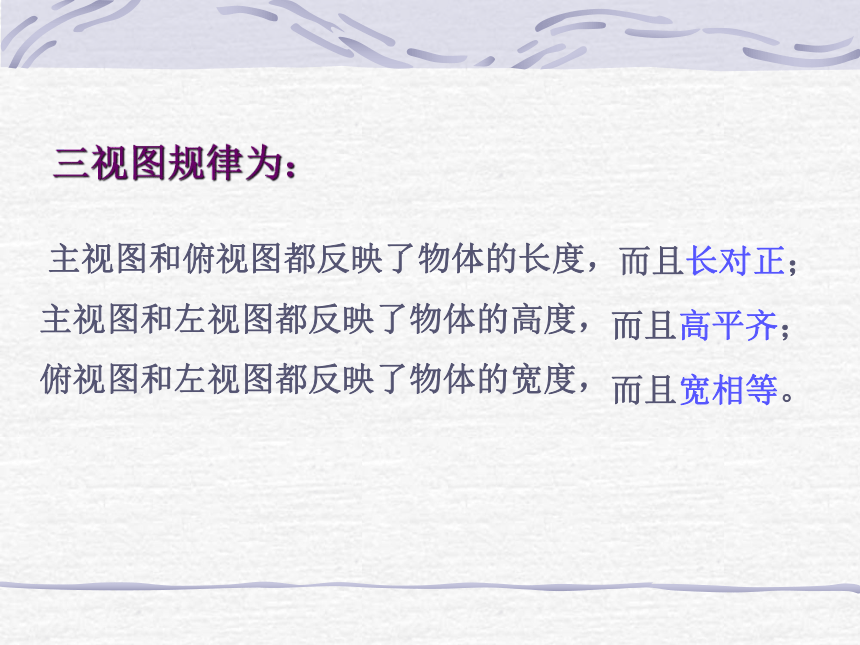

三視圖規律為：
主視圖和俯視圖都反映了物體的長度，
主視圖和左視圖都反映了物體的高度，
俯視圖和左視圖都反映了物體的寬度，
而且長對正；
而且高平齊；
而且寬相等。
左視圖方向
俯視圖方向
主視圖方向

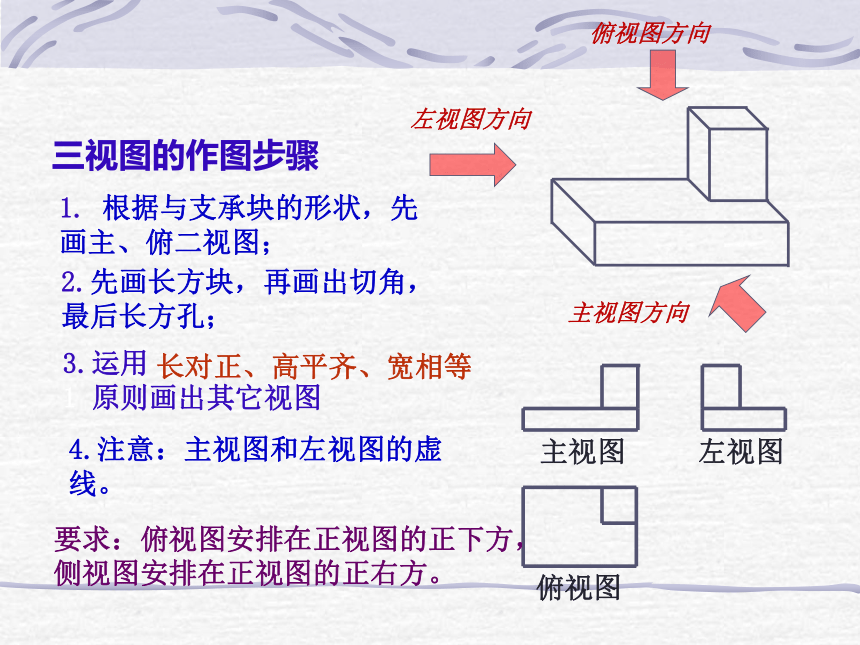

三視圖的作圖步驟
1. 根據與支承塊的形狀，先畫主、俯二視圖；
3.運用 1 原則畫出其它視圖
2.先畫長方塊，再畫出切角，最后長方孔；
長對正、高平齊、寬相等
主視圖 左視圖
俯視圖
要求：俯視圖安排在正視圖的正下方，側視圖安排在正視圖的正右方。
4.注意：主視圖和左視圖的虛線。
主視圖
左視圖
俯視圖
主視圖
左視圖
俯視圖
·

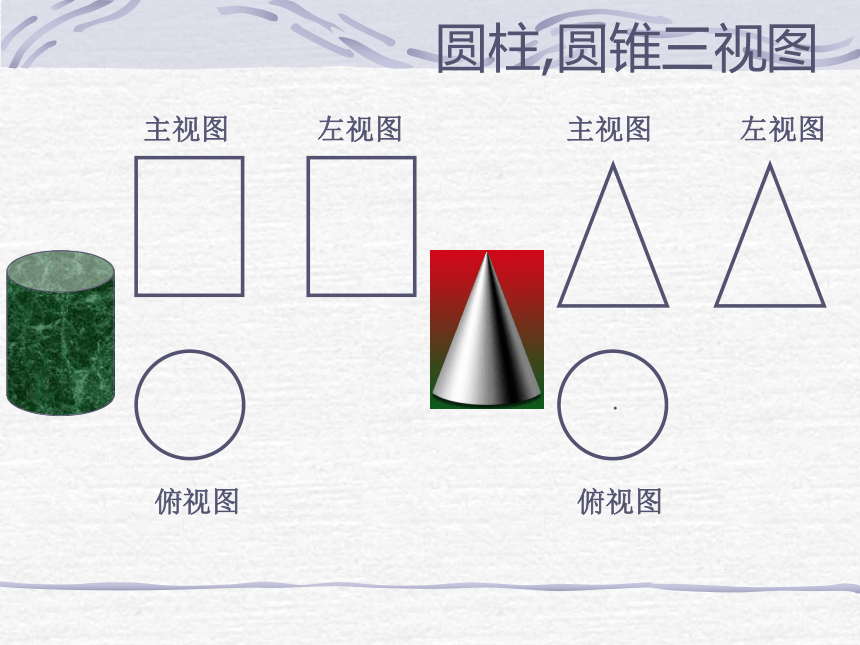

圓柱,圓錐三視圖
主視圖
左視圖
俯視圖

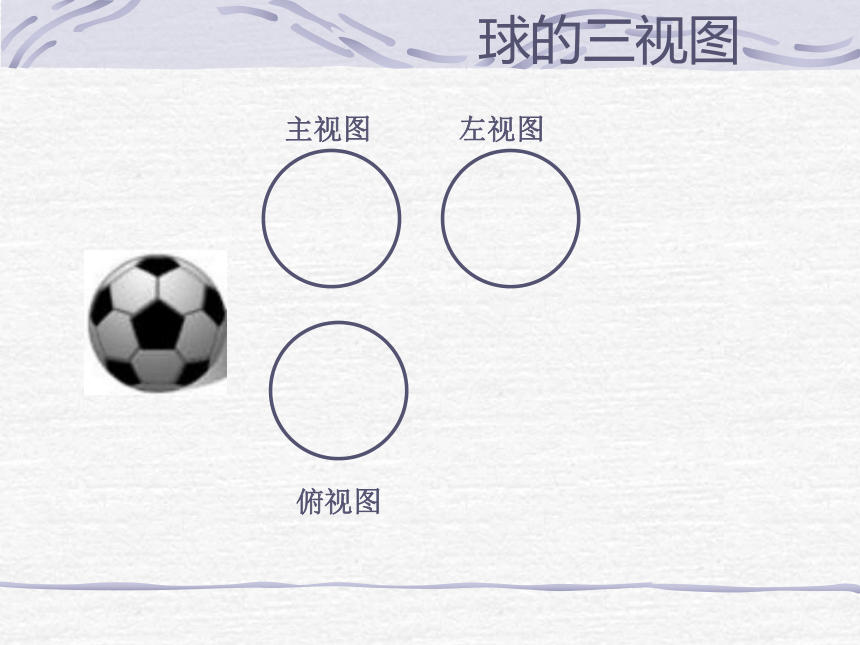

球的三視圖
長方體
圓臺
練習： 畫出下列基本幾何體的三視圖
長方體
長方體
主視圖
左視圖
俯視圖
圓臺
圓臺
主視圖
左視圖
俯視圖
三視圖的畫法
拓展與應用－－軸承座的三視圖的畫法
書上P60
四、草圖及其畫法
1、繪制草圖的概念
不用繪圖儀器，而按目測比例徒手畫出圖樣的繪圖方法。
2、繪圖的要求與方法
要求：畫線要穩，圖線要清晰；
目測尺寸要準，各部分比例勻稱；
繪圖速度要快；
標注尺寸無誤，字體工整。
行業不同,表達設計者設計意圖的方式也不完全一樣.技術圖樣是設計者的設計方案正確實施的保證和依據,是使用最廣泛、基本的技術語言。常見的技術圖樣有機械制造業的機械圖、線路圖等。
六、機械加工圖的識讀
機械圖包括零件圖和裝配圖。表示機械零件結構、大小及技術要求的圖樣稱為零件圖，是制造和檢驗零件用的圖樣。
（一）讀零件圖的作用、方法、步驟
讀零件圖就是根據圖樣想象出零件的結構形狀，搞清零件的大小、技術要求和零件的用途及加工的方法
圖框右下角一般有標題欄，如圖所示的格式。標題欄中文字方向?yàn)樽x圖方向。
從標題欄中，可以了解零件的名稱、比例、圖號，制造該零件的材料及數量已對零件有一個初步的了解，必要時還可了解一下零件在部件中位置及作用。
1、讀標題欄
練習讀標題欄
同學們，從標題欄中你能了解有關此零件圖的哪些信息？
2、分析視圖，想出零件的形狀
弄懂零件的形狀，是讀零件圖的主要環節。通過對視圖表達方案的分析，大致弄懂該零件的結構特點，然后再通過形體分析和線面分析，結合剖視圖的剖切位置和投影關系，逐步弄懂形狀。
結合本零件圖并參考課本66頁中的表格回答以下問題
例：軸套類零件，如圖所示
1、圖中 7的默認單位是什么？又代表何意義？
2、此零件共有多少圓柱體組成？
3、分析尺寸
了解零件圖上標注的尺寸，就能知道零件的大小。首先分析長、寬、高3個方向的基準；從基準出發，找出主要尺寸，在以零件形狀結構分析為線索，找出個部分的定形尺寸和定位尺寸。在找定位尺寸時，應搞清它的定位基準。通過尺寸分析，對零件的構造、作用等多方面情況可進一步加深理解。
1、圖中所有圓柱體的直徑和高分別是多少？
2、此零件的總長是多少？
思考：
4、了解技術的要求
圖形和尺寸看懂以后，就要了解零件有哪些技術要求，技術要求就是制造零件的質量指標。
如：表面粗糙度、材料、表面涂覆、尺寸公差與行位公差等。
2、Ф70-0.01 代表什么意義
◎
Φ0.03
C
3、 又代表何意義？
⊥
Φ0.05
C
4、 代表何意義
1、 代表的意義？
思考：
5、綜合考慮
最后把該零件的形狀、結構、尺寸和技術要求綜合起來考慮，是頭腦中對零件有個整體輪廓。
練習1：
兩小孔間的距離是多大？
此零件共有多少圓槽組成？它們是如何分布的 且各圓槽的直徑和高又是多少
此圓槽內壁的表面的粗糙程度Ra值是多少
零件此處表面的粗糙程度Ra值又是多少
零件此處的表面Ra又是多少
練習2:
如左圖，你能否從千斤頂?shù)钠室晥D和俯視圖看出其是由哪些部件組成？
(二)線路圖的識讀
線路圖是指導電子產品生產的技術圖樣,包括系統圖、框圖、電路圖、接線圖、邏輯圖、印刷版圖、說明書用圖等。
讀電路圖，必須了解《電器圖用圖形符號（GB4728)》中的詳細規定，并掌握常用元器件的圖形符號、文字符號、項目代號、導線和接線端子的標記符號，名詞術語等。
讀圖步驟：
1、找出該電路有哪些功能單元構成，并定性分析各功能單元的工作原理。
2、找出該電路的主要信號是什么，然后找出該信號的流向。
3、找出供電電路供電。
4、用總體框圖進行整體分析。
5、定量作分析后估算
如圖：
SA-1為限溫器開關，SA-2為控溫器開關，
自動限溫保溫電飯煲的電路圖
FU為保險絲，電流太大時會自動斷開；
EH2 為主加熱器，主要用于煮飯；EH1 為副加熱熱器，主要用于保溫
HL2 為EH2 工作時的指示燈（在煮飯狀態時發亮）， HL1 為EH1 工作時的指示燈（在保溫狀態時發亮）。
R2 為EH2 的限流電阻，調節R2 的阻值大小，可以將流過EH2 的電流大小調到適合的程度；R1 為EH1 的限流電阻，調節R1 的阻值大小，可以將流過EH1 的電流調到適合的程度 。
XP1 、XP2 為接入220V交流電的插頭，PE為接地線插頭（連接電飯煲的外殼，起安全保護作用），它們一起構成一個三腳電源插頭 。
(1)功能元件介紹
例:電飯煲電路的識讀
A、煮飯過程
XP1 、XP2接220v交流電源，設某瞬間XP1為電源正端，XP2為負端，按下SA按鍵，此時SA-1開關接通，SA-2斷開。
煮飯過程分析：此時EH2主加熱器發熱，使鍋內溫度升高，鍋內的米經過吸水，旺火加熱至沸騰，并使鍋內溫度在100℃的水沸溫度保持20min左右，熱量充分對流，水分不斷蒸發，直到飯熟水干時，鍋內溫度迅速升高。當鍋底米飯溫度達到101~105℃時，SA-1自動斷開，切斷了主加熱器EH2的電源，煮飯過程完成。
煮飯過程動畫演示
電源流向?yàn)椋篨P1 FU SA-1 EH2 XP2
(2)信號流向分析
煮飯指示燈：當SA-1接通時，SA-2斷開。
電源流經指示燈流向?yàn)椋篨P1 FU R2 HL2 EH1 XP2
B、保溫過程
當鍋底米飯溫度達到101~105℃時，SA-1自動斷開，SA-2自動接通，220V交流電電流流向?yàn)椋? XP1 FU SA-2 EH1 XP2
EH1保溫（副）加熱器開始通電發熱，由于副加熱器功率較小，所以只起到保溫作用。
保溫指示：由于SA-1開關斷開，所以A、B兩點不再被短路，220V交流電電流流向?yàn)椋?br/>XP1 FU R1 HL1 B EH2 XP2
HL1由于通電而發亮，顯示工作狀態為保溫狀態。同時，由于SA-2接通，A、C兩點被短路，HL2兩端無電壓，煮飯指示燈熄滅。
保溫過程動畫演示
(3)功能框圖分析
