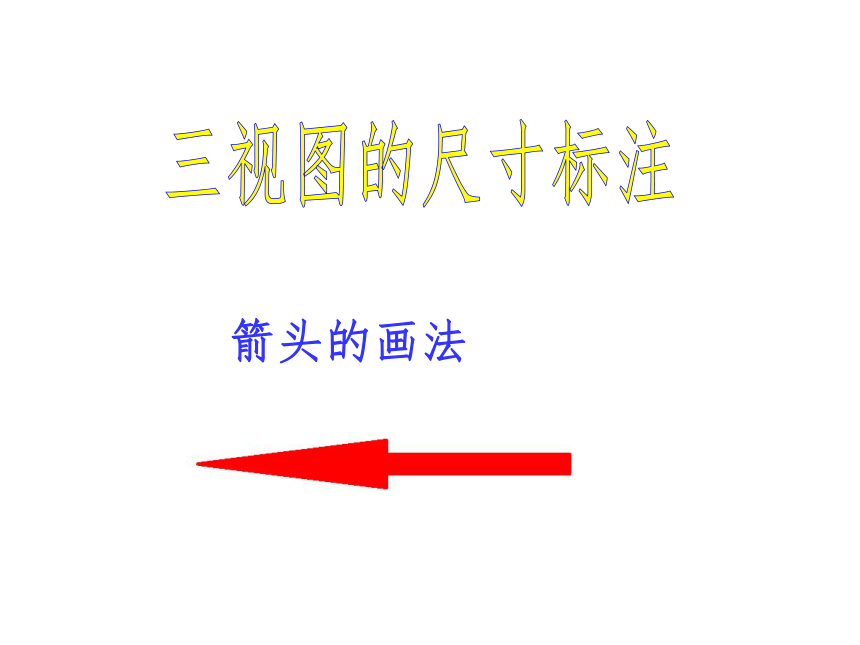

箭頭的畫法
20
28
16
28
28
28

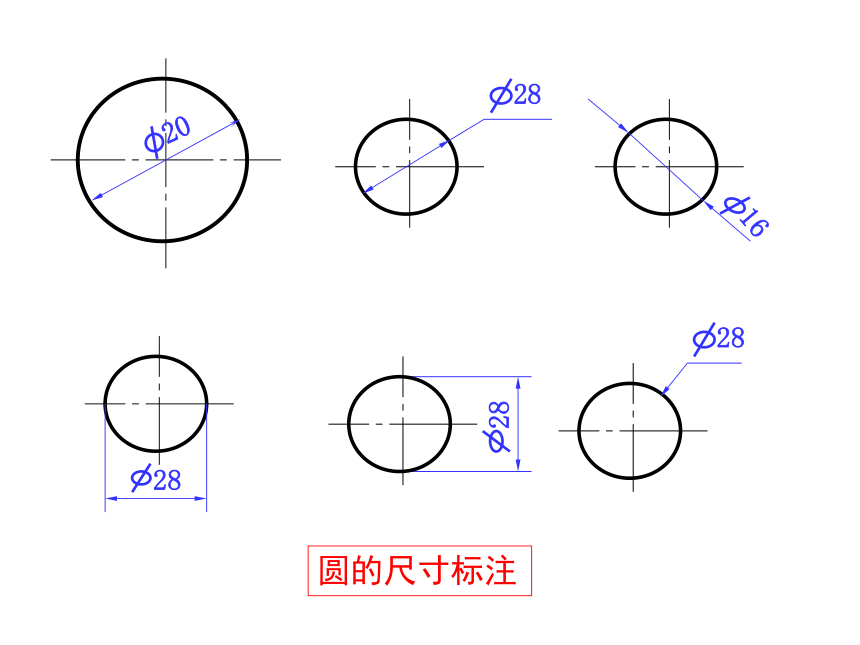

圓的尺寸標注

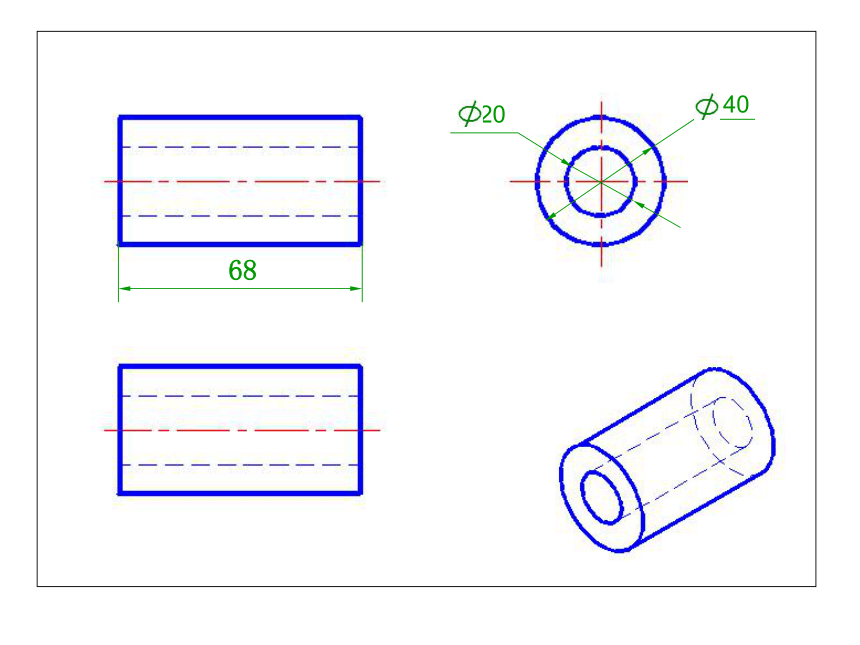

68
20
40
R18
R15
32
R16

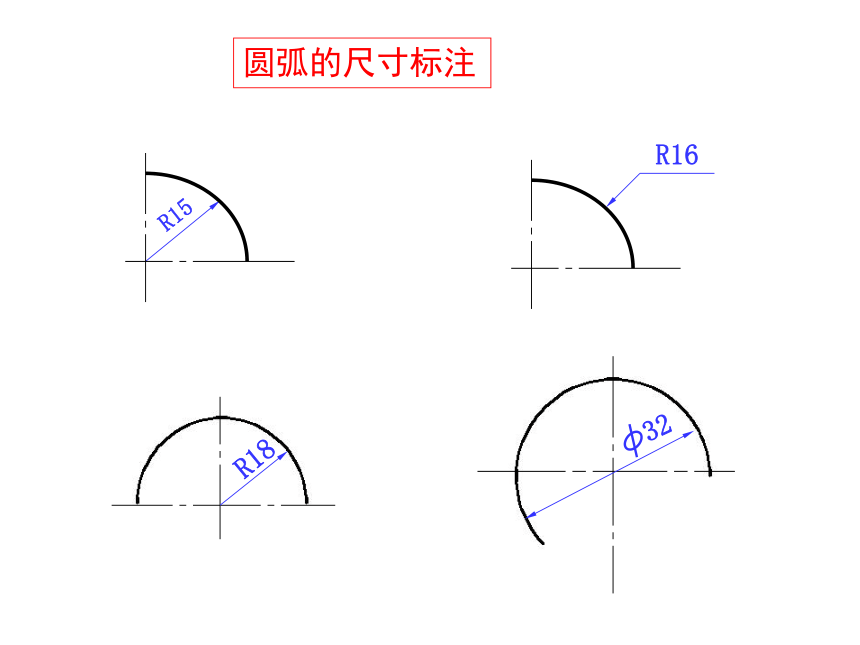

圓弧的尺寸標注
R22
90
60
20
60
20
30
15
主視
要求：
1、正確；
2、清晰：小尺寸在內，大尺寸在外；盡量在特征視圖上標注.
3、完整：整體和局部都有長、寬、高的尺寸，不遺漏，不重復.
長度尺寸盡量標注在主、俯視圖之間；
高度尺寸盡量標注在主、左視圖之間。
尺寸線與輪廓線之間、尺寸線之間的間隔為6-7mm
線性尺寸標注
R22
90
60
20
60
20
30
仔細看看，這張圖中的尺寸標注有哪些錯誤？
①
②
③
④
⑤
⑥
90
15
45
⑦
R22
90
60
20
60
20
30
15
主視
正確的標注
圖名
姓名
比例
班級
成績
座號
補畫三視圖并標注尺寸
圖名
姓名
比例
班級
成績
座號
補畫三視圖并標注尺寸
1:1
