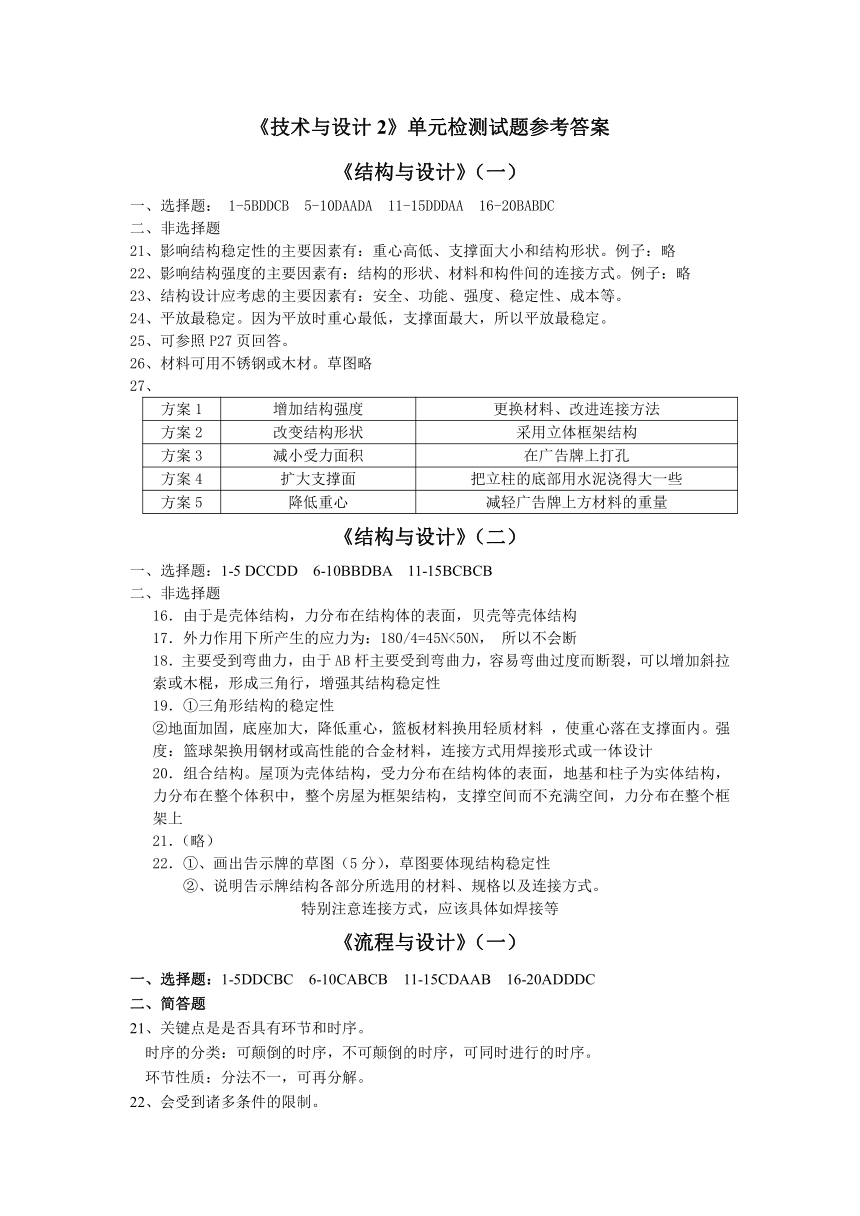

《技術與設計2》單元檢測試題參考答案
《結構與設計》（一）
一、選擇題： 1-5BDDCB 5-10DAADA 11-15DDDAA 16-20BABDC
二、非選擇題
21、影響結構穩定性的主要因素有：重心高低、支撐面大小和結構形狀。例子：略
22、影響結構強度的主要因素有：結構的形狀、材料和構件間的連接方式。例子：略
23、結構設計應考慮的主要因素有：安全、功能、強度、穩定性、成本等。
24、平放最穩定。因為平放時重心最低，支撐面最大，所以平放最穩定。
25、可參照P27頁回答。
26、材料可用不銹鋼或木材。草圖略
27、
方案1 增加結構強度 更換材料、改進連接方法
方案2 改變結構形狀 采用立體框架結構
方案3 減小受力面積 在廣告牌上打孔
方案4 擴大支撐面 把立柱的底部用水泥澆得大一些
方案5 降低重心 減輕廣告牌上方材料的重量
《結構與設計》（二）
一、選擇題：1-5 DCCDD 6-10BBDBA 11-15BCBCB
二、非選擇題
16．由于是殼體結構，力分布在結構體的表面，貝殼等殼體結構
17．外力作用下所產生的應力為：180/4=45N<50N， 所以不會斷
18．主要受到彎曲力，由于AB桿主要受到彎曲力，容易彎曲過度而斷裂，可以增加斜拉索或木棍，形成三角行，增強其結構穩定性
19．①三角形結構的穩定性
②地面加固，底座加大，降低重心，籃板材料換用輕質材料 ，使重心落在支撐面內。強度：籃球架換用鋼材或高性能的合金材料，連接方式用焊接形式或一體設計
20．組合結構。屋頂為殼體結構，受力分布在結構體的表面，地基和柱子為實體結構，力分布在整個體積中，整個房屋為框架結構，支撐空間而不充滿空間，力分布在整個框架上
21．（略）
22．①、畫出告示牌的草圖（5分），草圖要體現結構穩定性
②、說明告示牌結構各部分所選用的材料、規格以及連接方式。
特別注意連接方式，應該具體如焊接等
《流程與設計》（一）
一、選擇題：1-5DDCBC 6-10CABCB 11-15CDAAB 16-20ADDDC
二、簡答題
21、關鍵點是是否具有環節和時序。
時序的分類：可顛倒的時序，不可顛倒的時序，可同時進行的時序。
環節性質：分法不一，可再分解。
22、會受到諸多條件的限制。

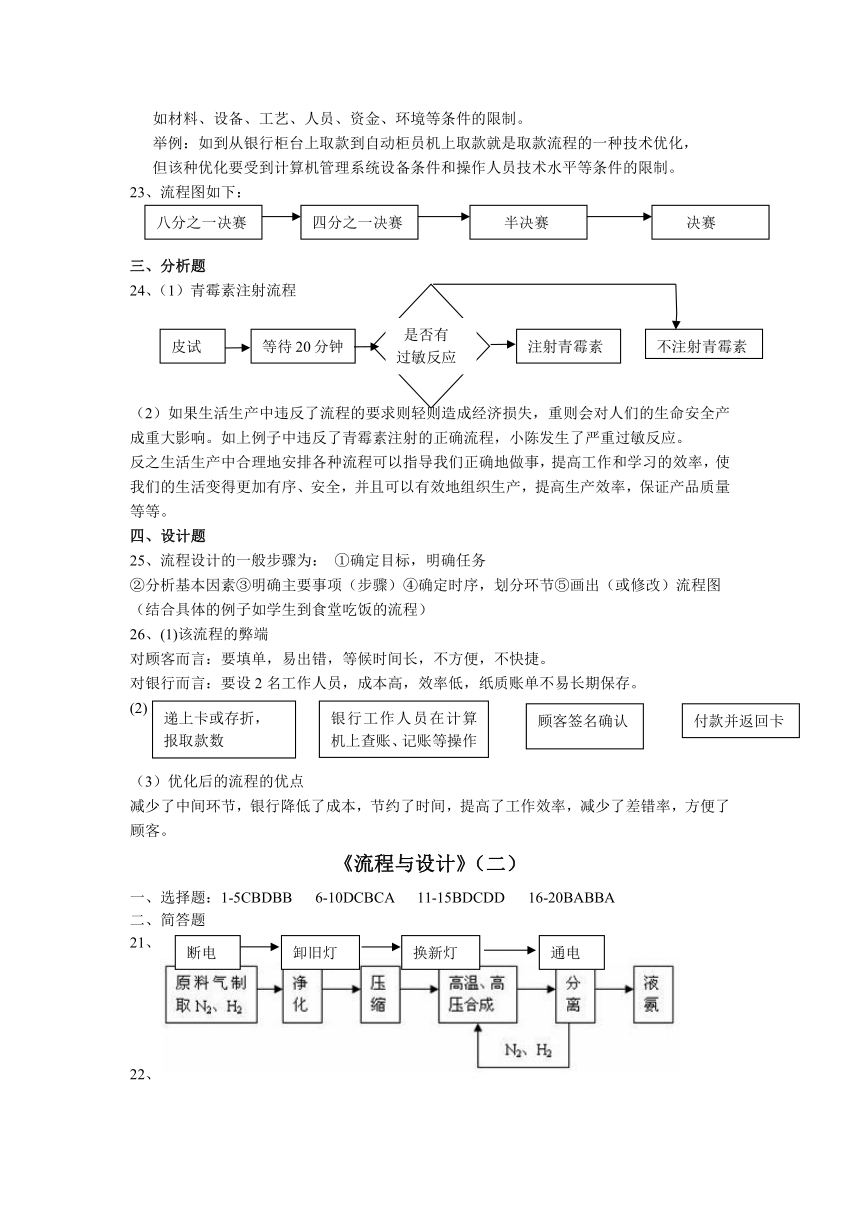

如材料、設備、工藝、人員、資金、環境等條件的限制。
舉例：如到從銀行柜臺上取款到自動柜員機上取款就是取款流程的一種技術優化，
但該種優化要受到計算機管理系統設備條件和操作人員技術水平等條件的限制。
23、流程圖如下：
三、分析題
24、（1）青霉素注射流程
（2）如果生活生產中違反了流程的要求則輕則造成經濟損失，重則會對人們的生命安全產成重大影響。如上例子中違反了青霉素注射的正確流程，小陳發生了嚴重過敏反應。
反之生活生產中合理地安排各種流程可以指導我們正確地做事，提高工作和學習的效率，使我們的生活變得更加有序、安全，并且可以有效地組織生產，提高生產效率，保證產品質量等等。
四、設計題
25、流程設計的一般步驟為： ①確定目標，明確任務
②分析基本因素③明確主要事項（步驟）④確定時序，劃分環節⑤畫出（或修改）流程圖
（結合具體的例子如學生到食堂吃飯的流程）
26、(1)該流程的弊端
對顧客而言：要填單，易出錯，等候時間長，不方便，不快捷。
對銀行而言：要設2名工作人員，成本高，效率低，紙質賬單不易長期保存。
(2)
（3）優化后的流程的優點
減少了中間環節，銀行降低了成本，節約了時間，提高了工作效率，減少了差錯率，方便了顧客。
《流程與設計》（二）
一、選擇題：1-5CBDBB 6-10DCBCA 11-15BDCDD 16-20BABBA
二、簡答題
21、
22、
23、
24、小組合作制作小鐵錘的流程如下：
（2）從流程優化的角度分析，小鐵錘的制作流程采用串行工序和并行工序的組合，能培養同學間的合作精神，同時可縮短制作時間，可能帶來的問題是場地、設備、工具不能滿足學生的需要。
25、方案有多種，如： 或：
優點：比賽場次適當；每個球隊至少有三次機會與兄弟班級切磋球技；能決出有實力的球隊。
比賽場次：第一輪分組賽第一小組6場，第二小組10場；半決賽2場；決賽1場；共19場比賽決出冠亞軍。
《系統與設計》（一）
一．單選題 1-5 AABB 6-10CAADD 11-15 C DCDC 16-20 D BBBB
二、簡答題：
21、步驟主要有：1．將系統分解為若干子系統； 2．確定各子系統的目標、功能及其相互關系； 3．對子系統進行技術設計和評價； 4．對系統進行總體技術設計和評價等
22、考慮主要問題有：1．系統設計的目的與要求； 2．系統各部分之間的相互聯系與相互作用； 3．系統設計方案的優化等；
23、木桶由若干塊板組合而成，若把木桶看成一個整體，每塊木板就是部分，“木桶理論”實際反映了系統的部分與整體的關系，部分的功能會影響整體的功能。
24、評分標準：（1）比較清楚說明了設計的方案（如使用的材料、形狀、連接方式及其它說明），則得分5分，（2）畫出草圖，酌情給分。
25、評分標準：能對其中的方案，對材料、穩定性、加工等方面有評價性語言，得基本分5分； 評價清楚得體，比較全面得全分。
《控制與設計》（一）
一、選擇題
1-5 A BBCA 6-10DCDDD 11-15 BCCBB 16-20ACDAB
二、簡答題（共3小題，每小題6分，共18分）
21．
22．（1）在空氣流動方面，很容易把熱量帶走，影響溫度控制的恒定性。這一方面需要做好保溫，防止對流等方面的工作。
（2）電壓波動方面，由于電壓的波動，直接影響電熱輸出功率。這一方面盡可能減少電源的波動。
（3）傳感器的位置與傳感器的靈敏程度方面，傳感器放置在最需要溫度的地方，盡可能提高傳感的靈敏程度。
23．
三、分析題（共2小題，18分）
24．
25．（1）
（2）檢測裝置是煙霧煙霧器。驅動器往往是對煙霧信息進行處理、放大裝置；一般是電子技術中的放大電路。報警裝置可以是喇叭、也可以電話線把信息傳送到消防隊等
（3）輸入量是煙霧。輸出量是報警信號。控制量是火災。
四、設計題（共24分）
26．（1）是閉環控制系統。
（2）輸入量是給定浮球的位置；輸出量是水位。
（3）浮子與水位組成一個完整的水位檢測裝置，卻浮子是反饋系統中的一個部分。
（4）
水位
《控制與設計》（二）
一、選擇題
1—5 ACDCC 6—10 ACDCD 11—15 ACBAD 16—20 BBCAC
二、簡答題
21、答：開環控制系統的控制精確度（或稱控制精度）相對比較低。開環控制系統一般結構簡單，適用于控制精度要求不高而系統本身的元件又比較穩定的場合。閉環控制系統的優點是控制精度高，不論何種原因造成系統的輸出量偏離給定量，閉環控制系統都回產生控制作用來減小這一偏差。與開環控制系統相比，閉環控制系統的設計比較麻煩，結構也相對復雜，構成控制系統的成本較高。閉環控制系統是自動控制中廣泛采用的一種控制方式，用于要求高精度和高可靠性的場合。
22、答：水泵抽水控制系統
23、答：簡單閉環控制系統應具備的基本要求是：1、一個閉環控制系統要正常工作，首先必須是穩定的。2、控制系統的控制精度必須符合要求，即系統和輸出量與給定量之差應控制在允許范圍內。3、閉環控制系統應有較好的抗干擾性能
三、分析題
24、答：（1）帆板運動員不斷調節船帆，總是使其正面迎著風，這樣就可借助風的最大力量行駛。人對風向的觀察相當于這一控制系統中的檢測環節。
（2）如果要構成一個閉環自動控制系統，就需要外加一個感測風向并能把這一信號傳遞到船帆的傳感裝置，從而實現船帆的自動控制。
25、答：
（1`）
（2）火災自動報警系統由火災探測器、現場報警部件和報警控制器。火災探測器包括感煙探測器和感溫探測器；現場報警部件包括警鈴、訊響器、報警門燈等；報警控制器按顯示方式的不同可分為數碼顯示和液晶顯示良種不同的類型。
（3）輸入量：煙霧信號；輸出量：報警信號；控制量：報警探測器輸出的信號。
四、設計題
26、：答：（1）A、明確問題：下雨時，衣服沒有及時收回，又被雨淋濕，需設計一個能自動收回衣服的裝置；B、制定設計方案：進行設計分析，選定材料、確定大小、形狀、功能等并畫出草圖；C、制作原型或模型：繪制三視圖，制作模型；D、測試、評估、優化。
（2）閉環控制；
（3）控制對象：衣架；輸出量：衣架的位置；
（4）
八分之一決賽
四分之一決賽
半決賽
決賽
皮試
等待20分鐘
是否有
過敏反應
注射青霉素
不注射青霉素
遞上卡或存折，
報取款數
銀行工作人員在計算機上查賬、記賬等操作
顧客簽名確認
付款并返回卡
斷電
卸舊燈
換新燈
通電
換種
切種
布種
掩種
錘頭制作
錘柄制作
裝配
第一輪分兩組單循環
小組前兩名交叉半決賽
決出冠亞軍
冠軍
小組第二名
小組第一名
小組第二名
小組第一名
A、B、C、D四個班一組單循環
E、F、G、H、I五個班另一組單循環
控制器
執行器
被控對象
檢測裝置
電壓電流變化
擋位旋扭
電動機轉速
電風扇風速
光線、聲音
無光、無聲音
不驅動
有光、無聲
不驅動
有光、有聲
不驅動
無光、有聲
驅動
定時器
燈泡、亮度
煙霧
檢測裝置
驅動器
報警裝置
水位高低
杠桿傳動
閥門
水箱
浮子檢測
接通電源
（輸入）
電機
水泵
水管
水管排出水
（輸出）
煙霧信號
感煙探測器
報警探測器
報警部件
報警信號
給定量
+ -
比較器
控制器
電機
旋轉
衣架
衣架位置
檢測裝置
