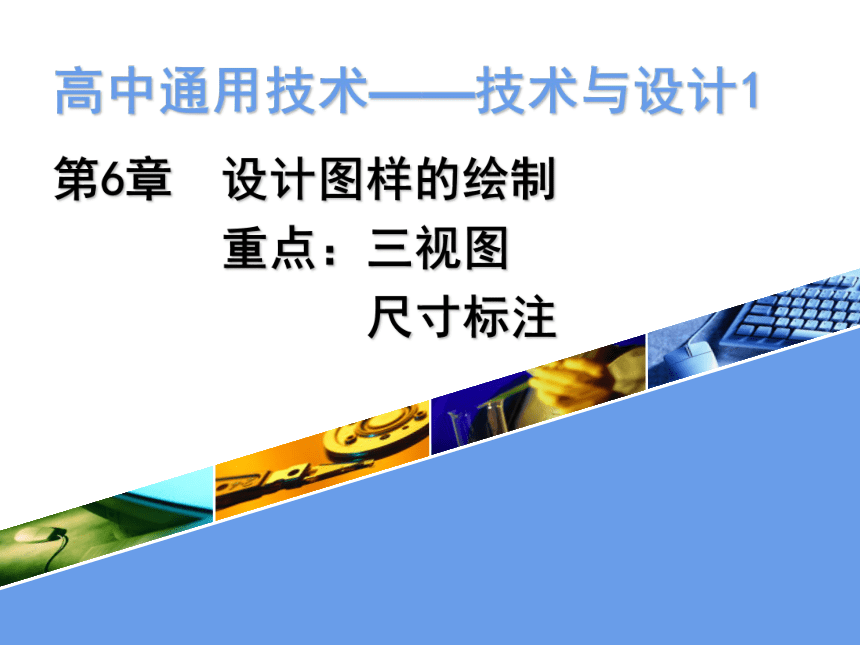

高中通用技術——技術與設計1
一、設計表現圖

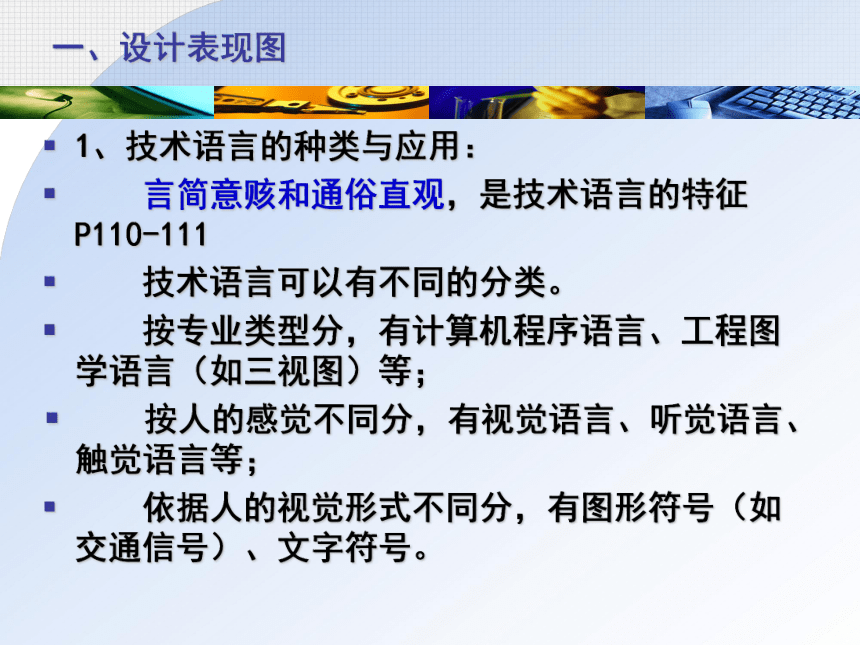

1、技術語言的種類與應用：
言簡意賅和通俗直觀，是技術語言的特征P110-111
技術語言可以有不同的分類。
按專業類型分，有計算機程序語言、工程圖學語言（如三視圖）等；
按人的感覺不同分，有視覺語言、聽覺語言、觸覺語言等；
依據人的視覺形式不同分，有圖形符號（如交通信號）、文字符號。
一、設計表現圖

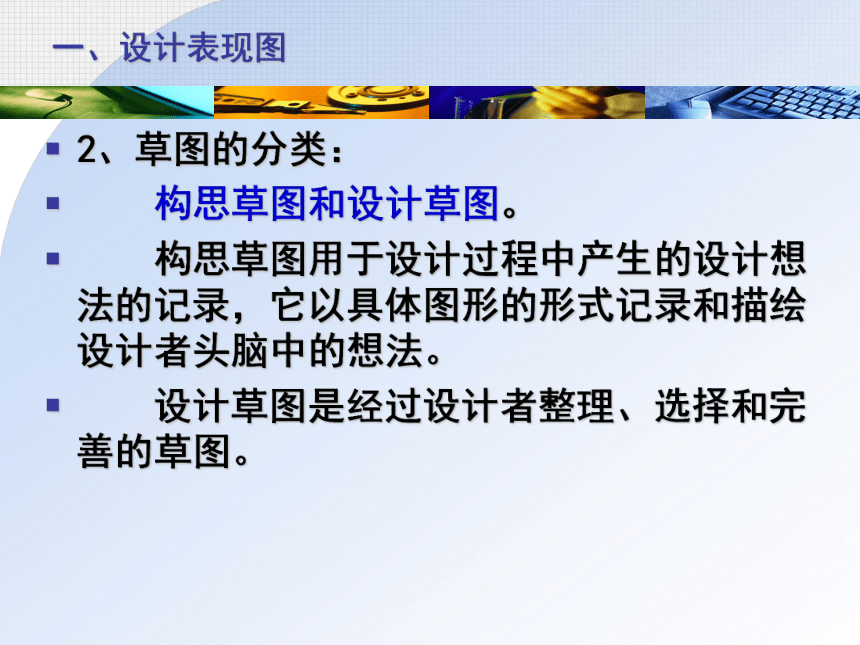

2、草圖的分類：
構思草圖和設計草圖。
構思草圖用于設計過程中產生的設計想法的記錄，它以具體圖形的形式記錄和描繪設計者頭腦中的想法。
設計草圖是經過設計者整理、選擇和完善的草圖。
一、設計表現圖

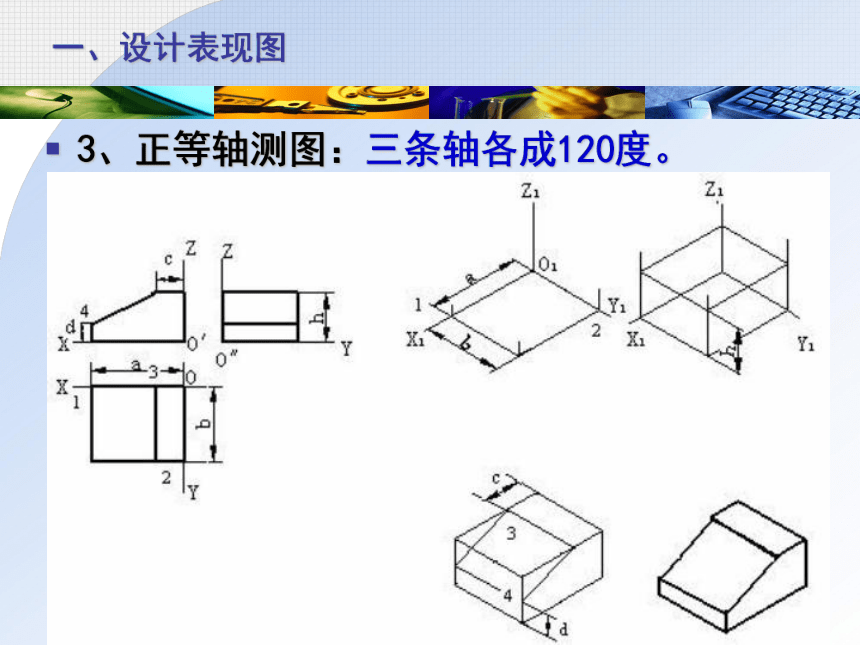

3、正等軸測圖：三條軸各成120度。
二、常見的技術圖樣

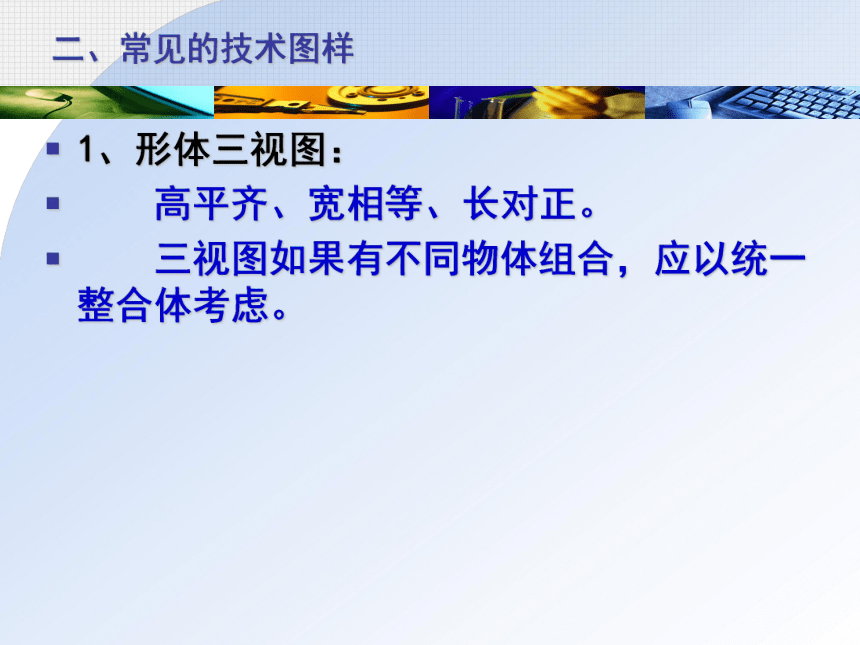

1、形體三視圖：
高平齊、寬相等、長對正。
三視圖如果有不同物體組合，應以統一整合體考慮。
二、常見的技術圖樣

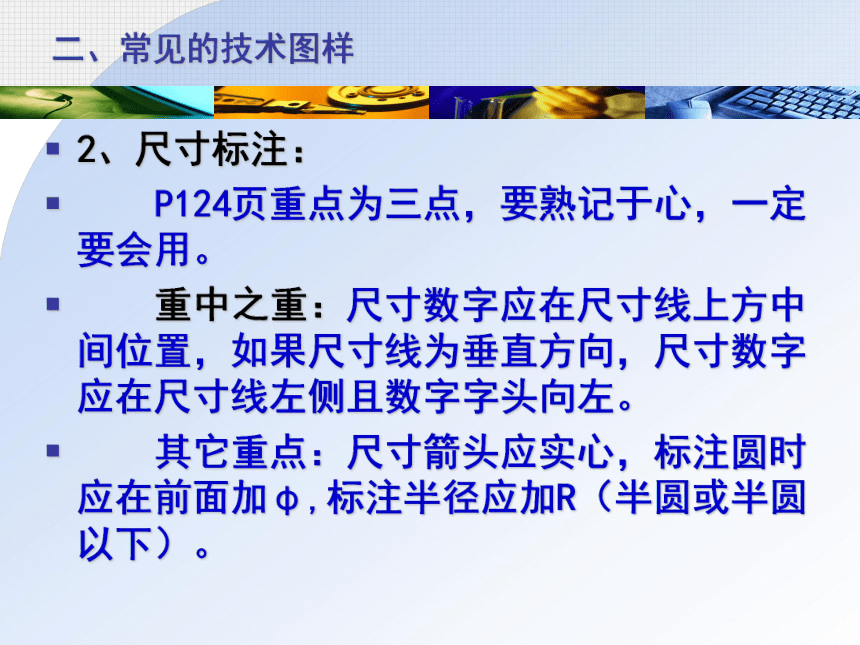

2、尺寸標注：
P124頁重點為三點，要熟記于心，一定要會用。

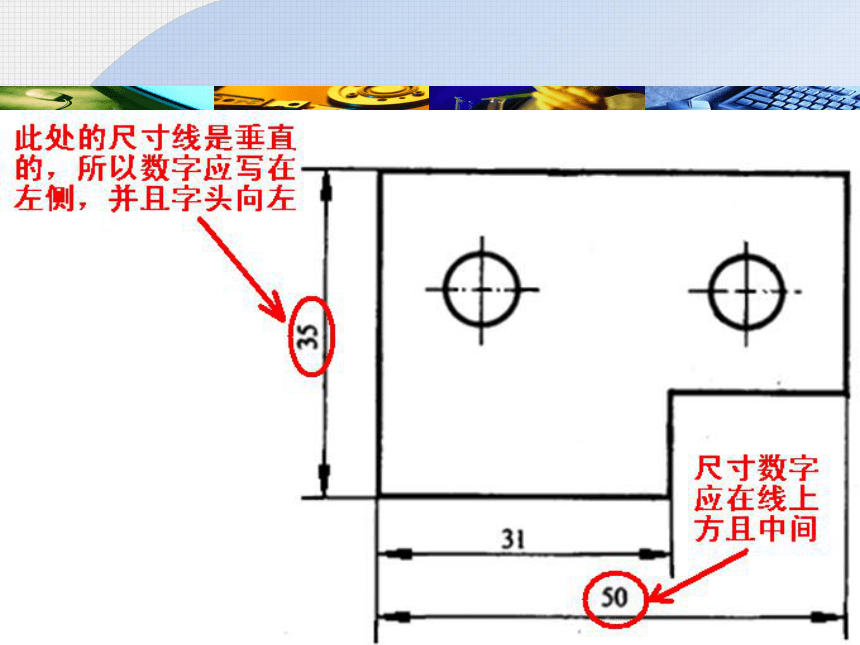

重中之重：尺寸數字應在尺寸線上方中間位置，如果尺寸線為垂直方向，尺寸數字應在尺寸線左側且數字字頭向左。
其它重點：尺寸箭頭應實心，標注圓時應在前面加φ,標注半徑應加R（半圓或半圓以下）。

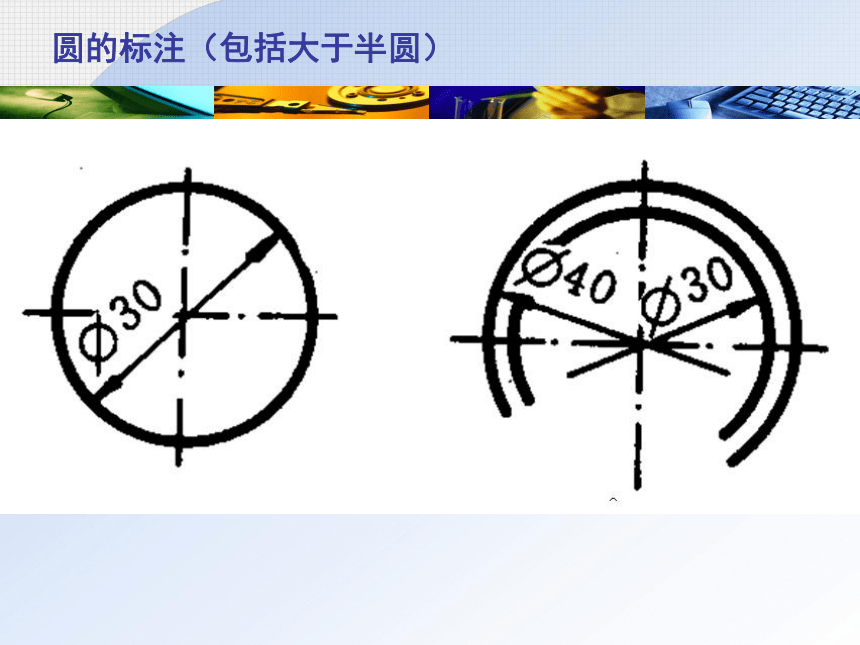

圓的標注（包括大于半圓）

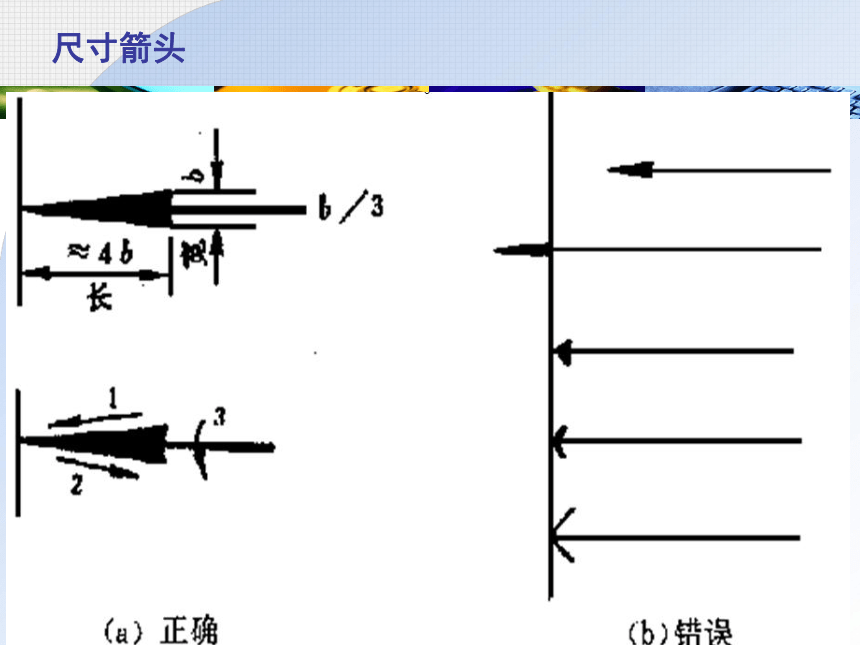

尺寸箭頭
形體尺寸標注（注意此處的半圓）
有關圓形體的標注（注意這種形體一般只要二個視圖）
方法一：部分圓標在主視圖
方法二：部分圓標在左視圖
二、常見的技術圖樣
3、機械加工圖：
機械加工圖一般用三視圖進行表示，有時只是三視圖中的其中幾個視圖。
機械加工圖一般右下方是一些重要的信息。
此處為內螺紋
均勻分布6個
二、常見的技術圖樣
4、剖視圖：
剖視圖是一種假想的表達手法，機件并不被真正切開。
電子電路圖
