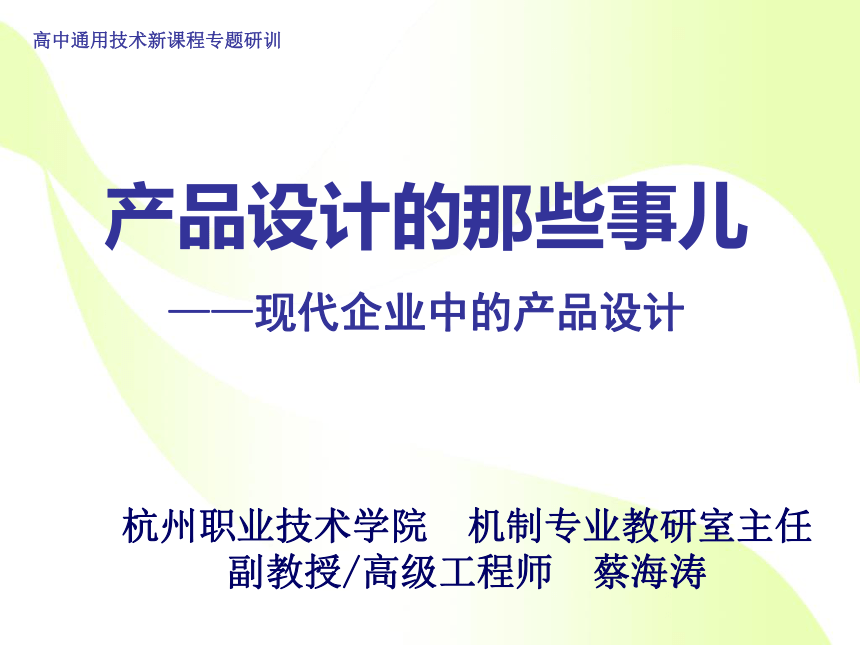

高中通用技術新課程專題研訓
杭州職業技術學院 機制專業教研室主任
副教授/高級工程師 蔡海濤
產品設計的那些事兒
——現代企業中的產品設計

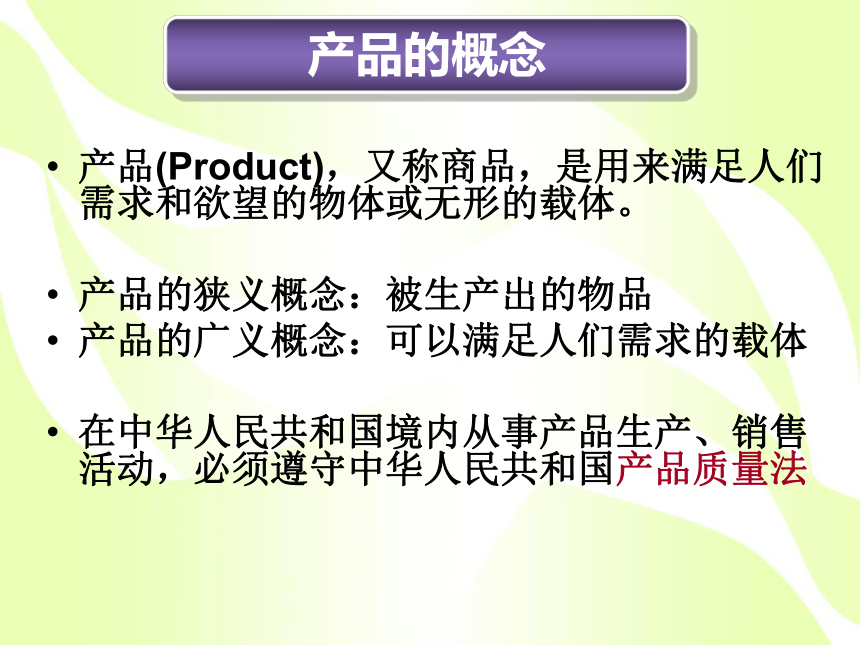

產品(Product)，又稱商品，是用來滿足人們需求和欲望的物體或無形的載體。
產品的狹義概念：被生產出的物品
產品的廣義概念：可以滿足人們需求的載體
在中華人民共和國境內從事產品生產、銷售活動，必須遵守中華人民共和國產品質量法
產品的概念
通常有下述四種產品類別：
——服務 通常是無形的。如醫療、運輸、咨詢、金融貿易、旅游、教育等。
——軟件 由信息組成，通常是無形產品，并可以方法、記錄或程序的形式存在。如計算機程序、字典、信息記錄等。
——硬件 通常是有形產品，是不連續的具有特定形狀的產品。如電視機、元器件、建筑物、機械零部件等，其量具有計數的特性，往往用計數特性描述。
——流程性材料 通常是有形產品，是將原材料轉化成某一特定狀態的有形產品，其狀態可能是流體、氣體、粒狀、帶狀。如潤滑油、布匹，其量具有連續的特性，往往用計量特性描述。
產品的類別

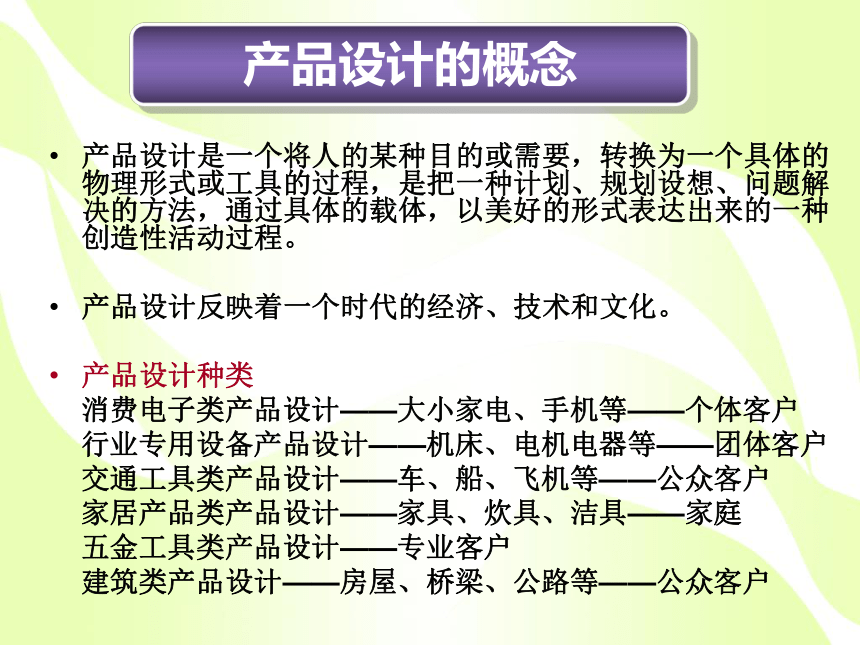

產品設計是一個將人的某種目的或需要，轉換為一個具體的物理形式或工具的過程，是把一種計劃、規劃設想、問題解決的方法，通過具體的載體，以美好的形式表達出來的一種創造性活動過程。
產品設計反映著一個時代的經濟、技術和文化。
產品設計種類
消費電子類產品設計——大小家電、手機等——個體客戶
行業專用設備產品設計——機床、電機電器等——團體客戶
交通工具類產品設計——車、船、飛機等——公眾客戶
家居產品類產品設計——家具、炊具、潔具——家庭
五金工具類產品設計——專業客戶
建筑類產品設計——房屋、橋梁、公路等——公眾客戶
產品設計的概念
Why
為什么要設計這個東東——目的、動機、需求
Who
這個東東是為誰設計的——用戶、客戶、對象
Where
這個東東是用在哪里的——場合、時節、環境
How
這個東東有哪些特點——特色、創新、亮點

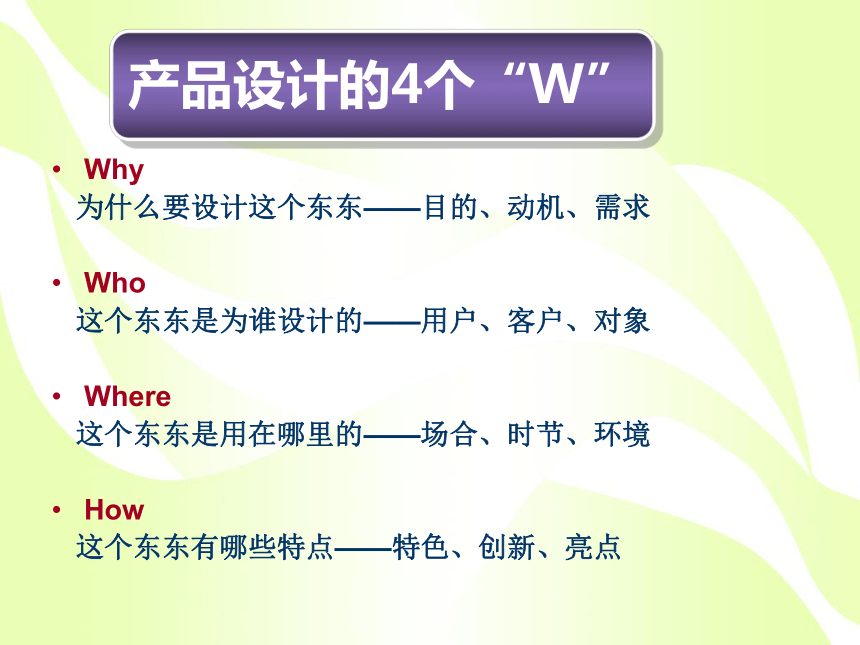

產品設計的4個“W”
1、方案設計——
考慮：概念設計、性能參數、市場、營銷、競爭對手、利潤空間
2、技術設計——
考慮：設計計算、試驗驗證、制造工藝路線
3、制造設計——
考慮：零部件圖紙，工裝模具制造，技術文件、成本計算

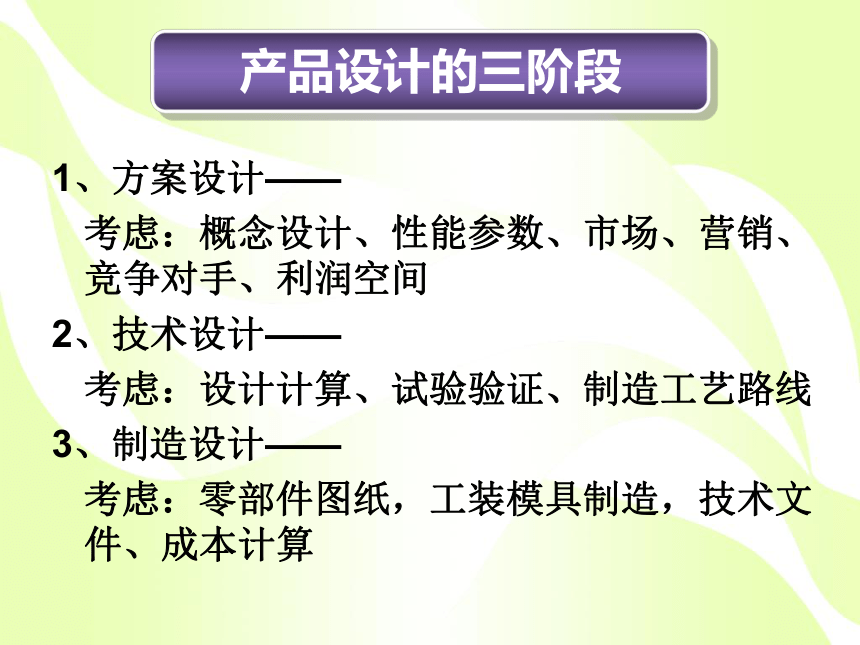

產品設計的三階段
市場調研——同類產品種類、市場表現、市場發展、情報
法律、法規了解——與產品有關的國家、地方法律法規
標準、行規收集——企業與行業標準、國家與國際標準
強制性標準熟悉，產品認證內容熟悉
所在企業的設備、工藝、模具、工裝夾具及生產過程了解
提交：《市場調研報告》
《可行性分析報告》
《產品技術標準》
進行： 產品開發可行性評審
標志： 《產品設計任務書》

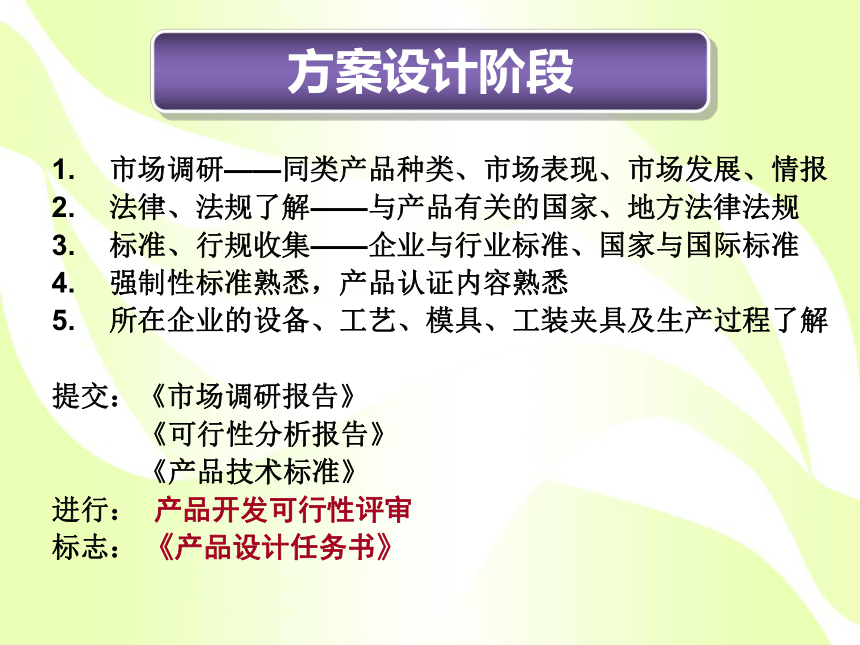

方案設計階段
根據下達《產品設計任務書》
產品的外觀設計
產品的功能和內部結構設計
產品的原材料選擇
材料、結構試驗驗證
產品的生產工藝路線
產品的檢測要求
產品的成本預測
產品的日產量（8小時/天）、年產量（300天/年）預測
產品的市場盈利和市場機會預測
提交：《產品設計方案說明》
進行： 設計方案評審
標志： 《設計計算書》

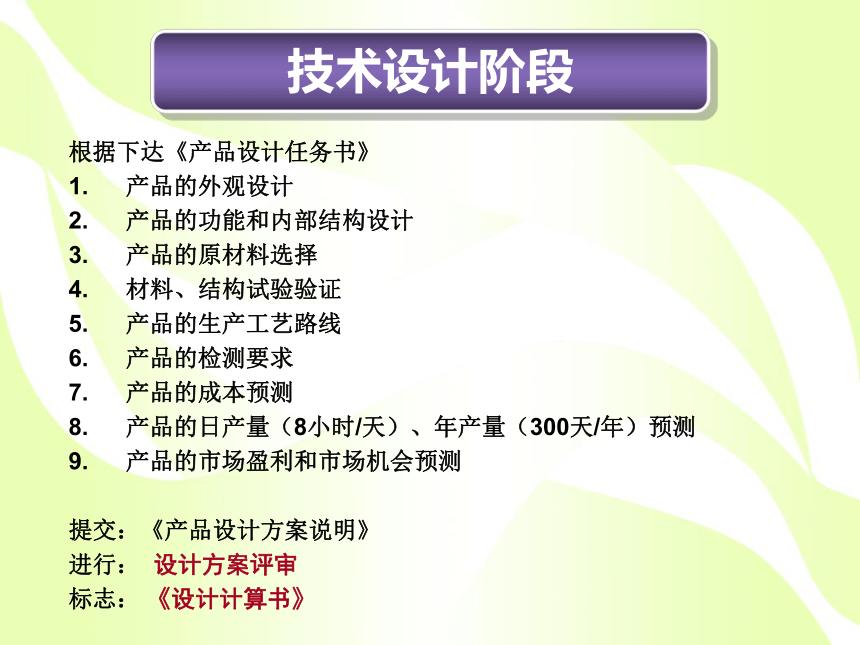

技術設計階段
1、成立產品設計組——機械、電氣、工藝、工裝、模具
設計組成員分工——設計、制圖、校對、工藝、審核、批準
2、產品的生產工藝設計——模具、工裝、零部件加工工藝卡
3、設計組成員任務制定——任務、目標、期限、職責
4、圖紙（施工圖）設計——總裝圖、零件圖、原理圖等
5、圖紙校對、審核、工藝會簽、標準化審查、批準
6、技術文件的編制——圖樣目錄及全套制造圖紙
(1)3~9類明細表——零件、標準件、外購件、塑膠件、外協件、彈簧件、鑄造件、鍛造件、等等
(2)產品技術條件——型號、性能、技術參數、工藝、安裝、調試、檢驗、測試、安全、包裝、儲存、運輸等
(3)產品工藝指導書及全套零部件工藝文件
(4)產品裝配調試指導書及全套裝配調試文件
(5)產品檢驗指導書及檢驗文件
(6)產品售后服務指導書
(7)產品說明書
提交： 全套技術文件
進行： 第一版本的技術文件歸檔（試制版本）

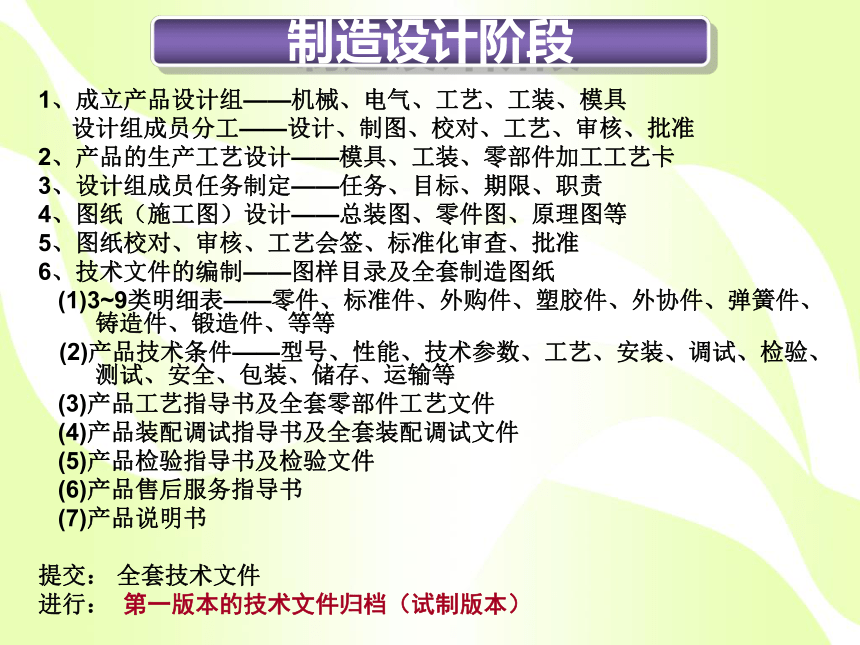

制造設計階段
樣機制造
樣機調試及修改
樣機性能測試（由權威測試機構實施，并出具《測試報告》）
樣機評審——《評審報告》
根據《評審報告》對樣機進行修改，并修改所有技術文件
完成第二版本的技術文件
提交： 《測試報告》、 《評審報告》
進行： 第二版本的技術文件歸檔（樣機版本）
樣機試制階段
小批量試生產——驗證批量生產時工藝的合理性
評估與調整
大批量試生產——驗證批量生產時產品性能的穩定性
評估與調整
根據批量試生產評估和調整，修改所有技術文件
完成第三版本的技術文件
產品正式投產條件具備
提交： 《產品投產評估報告》
進行： 第三版本的技術文件歸檔（投產版本）
批量生產階段
1. 為了降低產品生產制造成本
改動原材料
簡化結構
提高生產效率
提高生產時產品的一次合格率
2. 為了增加或改善性能
產品升級換代
用戶或售后服務反饋的信息
針對新的用戶群或新的銷售區域
根據： 《任務書》或企業生產指令
產品正式投產后的技術改進
產品設計案例——特色中性筆
背景資料：
鋼筆：鋼筆墨水是水和水溶性墨粉調治而成,鋼筆是水性筆；
圓珠筆：筆芯內的液體是礦物或植物油性與色素調和而成，圓珠筆是油性筆；
中性筆：筆芯內的液體既不同于鋼筆墨水又不同于圓珠筆芯內的油性液體,而是一種有機溶劑,所以被稱為中性筆 。
中性筆筆芯內裝一種有機溶劑，其黏稠度比油性筆墨低、比水性筆墨稠，當書寫時，墨水經過筆尖，便會由半固態轉成液態墨水，中性筆墨水最大的優點是每一滴墨水均是使用在筆尖上，不會揮發、漏水,墨水流動順暢穩定。
中性筆芯(gel ink pen refill) ，gel凝膠體， refill可替換
產品設計案例——特色中性筆
設計要求（公司總經理提出）：
1. 產品名稱——特色中性筆
2. 產品用戶群——小學高年級學生
產品銷售區域——上海及長三角中等以上城市
產品特點——明顯區別于普通中性筆
產品設計案例——特色中性筆
方案設計（研發部門負責）：
1. 市場調研——上海及長三角地區中等以上城市中性筆市場和小學高年級學生特點，編寫《市場調研報告》
2. 制訂產品標準——收集國家和地方法律、法規，國際、國家、行業標準，編寫《產品技術標準（或技術要求）》
對自己定位——本企業的設備、工藝、模具、工裝夾具及生產過程了解，《可行性分析報告》
進行評價與決策——產品開發可行性評審，公司各部門領導參加
產品設計案例——特色中性筆
可行性評審結論：
1. 中性筆筆芯外購——筆芯制造已標準化，門檻低，競爭激烈，利潤率低，投入風險大；
2. 采用“喜洋洋、灰太狼”系列卡通——根據市場調研，上海及長三角地區中等以上城市的小高年級學生“卡通喜好程度”；
采用0.5規格筆芯——根據市場調研，上海及長三角地區中等以上城市的“中性筆市場1年銷售量統計”，筆芯規格有：0.2/0.28/0.35/0.38/0.5/0.7/0.9很多種，辦公常用的是0.5；
銷售難度——辦公文具向小學生文具拓展。
下達《產品設計任務書》
產品設計案例——特色中性筆
技術設計（技術部門負責）：
1. 材料選擇——對人體無害的塑料，色彩鮮艷，筆帽的人體安全指數AAA級；
2. 結構設計——筆芯與筆桿采用一次性封裝，筆芯不可更換，卡通與筆桿熱膠結；
卡通設計——所有的卡通設計事先獲得卡通形象權利所有人授權，卡通設計完成后立即申請筆類外形專利；
產品的生產工藝、檢測要求
產品的日產量（8小時/天）、年產量（300天/年）
預測產品的成本預測
提交：《產品設計方案說明》
進行評價與決策——產品設計評審，公司各部門領導參加
產品設計案例——特色中性筆
制造設計（工藝部門負責）：
1. 塑料模具設計——筆桿、筆帽、卡通；
工裝設計——卡通與筆桿熱膠結夾具；
工藝過程設計——所有塑料件的注塑工藝卡，確定設備型號、數量、工時定額；組裝工藝卡，確定組裝工位、節拍、工時定額；
編制產品檢驗指導書及檢驗文件；
編制產品售后服務指導書；
所有技術文件審批后；
所有技術文件匯總、歸檔。
下一步：產品投產
產品設計案例——特色中性筆
與不斷增長的市場需求相比，產品設計型人才明顯不足，而且，現有人才無論在設計理念還是技術水平上與市場需求也存在差距。
通常，符合企業需求的設計師一般具備三個條件：
一是具備過硬的專業知識和技能，包括熟練使用各類設計工具，專業技術知識扎實，并有較為豐富的設計工作經驗；
二是富有創意，有獨特的設計理念；
三是要熟悉所在行業，了解市場。
結束語
這款手提箱折疊桌椅套裝
由于人才緊缺，目前有八類設計人才已成為職場紅人，未來發展前景看好：
1、產品設計師
2、機械設計師
3、展覽設計師
4、景觀設計師
5、芯片設計師
6、服裝設計師
7、珠寶設計師
8、家具設計師
結束語
設計的名為“E·Rope”的跳繩充電器，工作原理很簡單，就是將在跳繩時產生的動能轉化為電能，儲存在跳繩手柄里的充電電池中。
