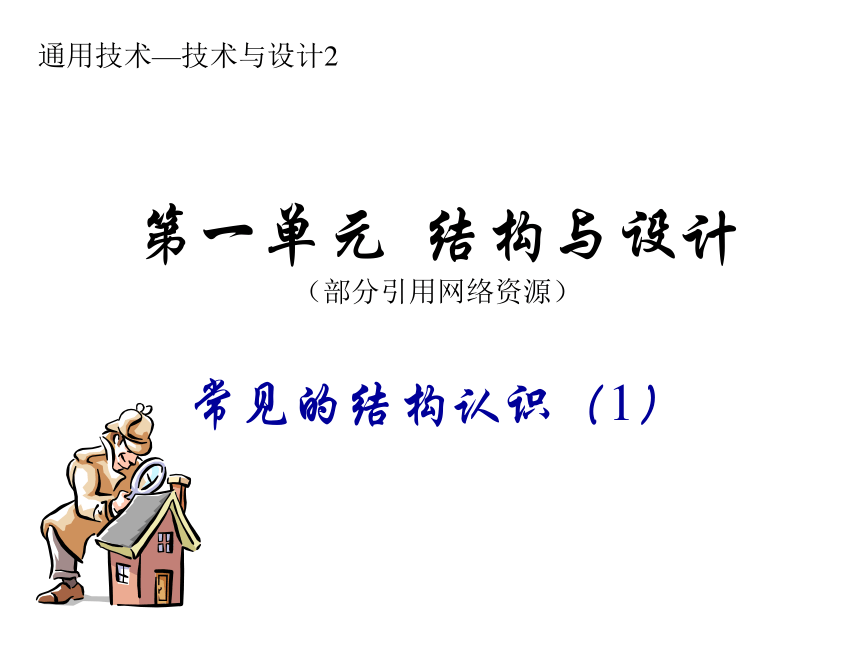

通用技術—技術與設計2
第一單元 結構與設計
（部分引用網絡資源）
常見的結構認識（1）

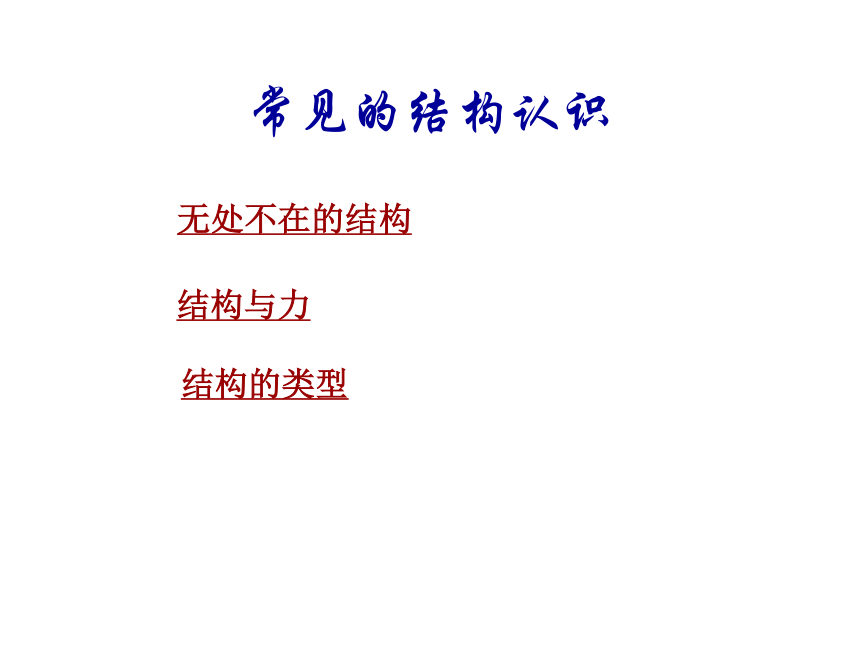

常見的結構認識
結構與力
無處不在的結構
結構的類型
一、無處不在的結構
自然界中物體的結構
什么是結構
人類創造物體的結構
事物的各個組成部分之間的有序搭配和排列
任何事物都存在結構，結構是多種多樣的
蜂巢
飛機
人類對自然界中結構的研究與應用
鳥與飛機
鷹眼與導彈跟蹤系統
社會領域中的結構
人員結構、文章的結構
恐龍
二、結構與力

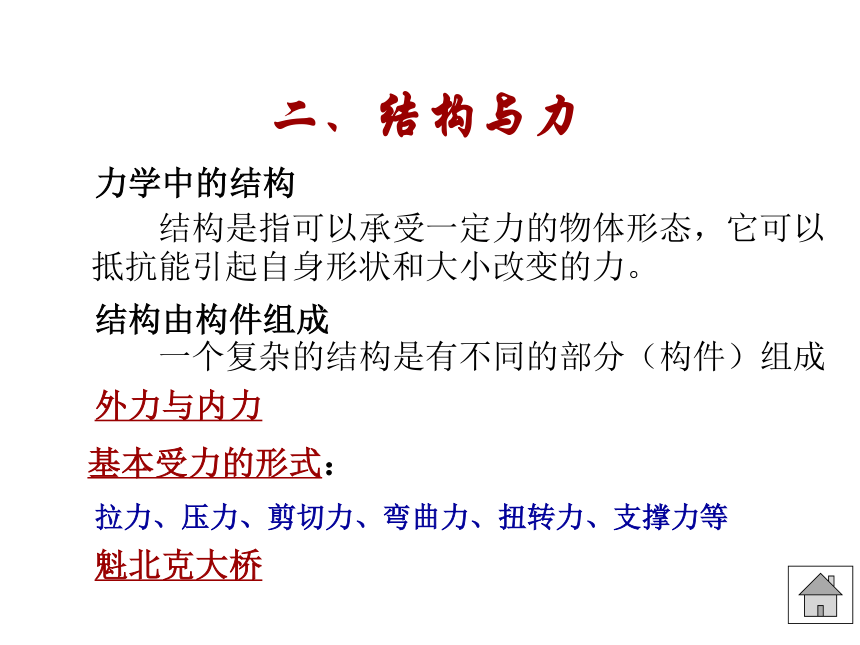

力學中的結構
結構由構件組成
外力與內力
基本受力的形式：
結構是指可以承受一定力的物體形態，它可以抵抗能引起自身形狀和大小改變的力。
一個復雜的結構是有不同的部分（構件）組成
拉力、壓力、剪切力、彎曲力、扭轉力、支撐力等
魁北克大橋
三、結構的類型

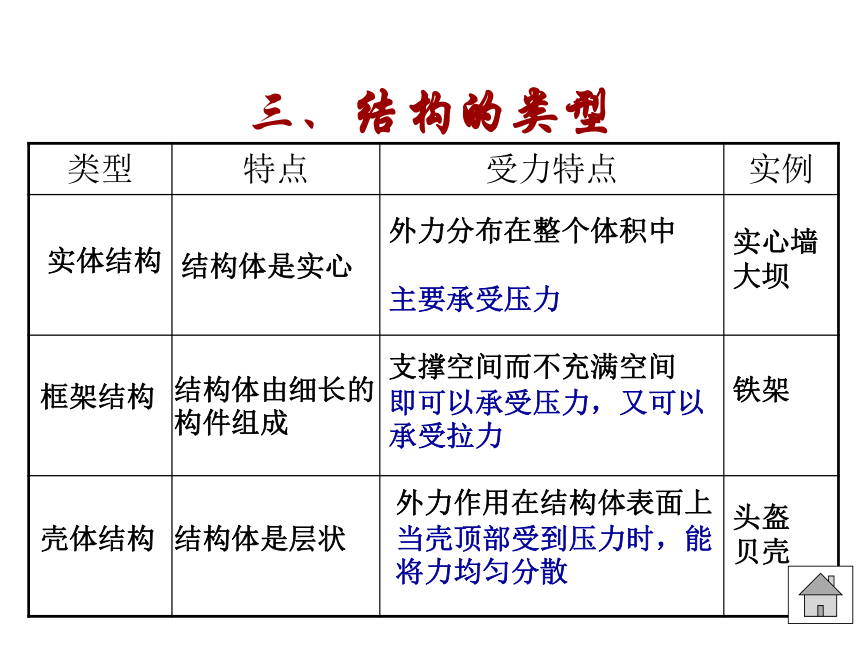

類型 特點 受力特點 實例
實體結構
框架結構
殼體結構
結構體是實心
外力分布在整個體積中
主要承受壓力
實心墻
大壩
結構體由細長的構件組成
支撐空間而不充滿空間
即可以承受壓力，又可以承受拉力
鐵架
結構體是層狀
外力作用在結構體表面上
當殼頂部受到壓力時，能將力均勻分散
頭盔
貝殼
蜂巢
蜂巢由工蜂筑造
蜂巢的結構用材最少，容積最大
蜂房是六角形的，0.073毫米的巢壁，蜂房微微向內傾斜，排列成行，但彼此嵌合得天衣無縫，構成一個整體，牢固無比。重40克的蜂房，卻能容納2000克蜜蜂。
蜂巢的結構精巧又美觀
恐龍
恐龍的身體非常重，體積也很大。它的中心在腰部，整個身體的上部就像一座拱橋。
外力與內力
當一個結構受到外力作用時，內部各質點之間的相互作用就會發生改變，產生一種抵抗的力，這就是內力。
分析結構所承受的外力
內力：
1：教室的窗戶
建筑物墻體的壓力、風的作用力、窗戶自身的重量等。
2：書桌
桌面書本等物體的壓力、學生看書寫字時對書桌的壓力、書桌自身的重量等。
基本受力的形式（1）
拉力
壓力
剪切力
彎曲力
扭轉力
基本受力的形式（2）
壓力
剪切力
彎曲力
拉力
扭轉力
兩個距離很近，大小相等，方向相反，且作用于同一物體上的平行力
擠壓物體的力
物體所承受的拉拽力
作用于物體，使它產生彎曲的力
反方向向物體兩端均勻施力，使物體發生扭轉形變的力
魁北克大橋
這座大橋本該是美國著名設計師特奧多羅.庫帕的一個真正有價值的不朽杰作。庫帕曾稱他的設計是“最佳、最省的”。
庫帕自我陶醉于他的設計，而忘乎所以地把大橋的長度由原來的500米加到600米，以成為當時世界上最長的橋。
正當投資修建這座大橋的人士開始考慮如何為大橋剪彩時，人們忽然聽到一陣震耳欲聾的巨響--大橋的整個金屬結構垮了：19000噸鋼材和86名建橋工人落入水中，只有11人生還。
由于庫帕的過份自信而忽略了對橋梁重量的精確計算，導致了一場悲劇。
1、魁北克大橋，1907年
2、泰坦尼克客船，1912年
3、興登堡氣球，1937年。
4、“長尾鯊”號核潛艇，1963年。
5、維昂特壩，1963年。
6、DC-10飛機失事，1974年。
7、賓夕法尼亞反應堆事故，1979年。
8、堪薩斯城飯店倒塌，1981年。
9、博帕爾中毒事件，1984年。
10、切爾諾貝利核電站事故，1986年
