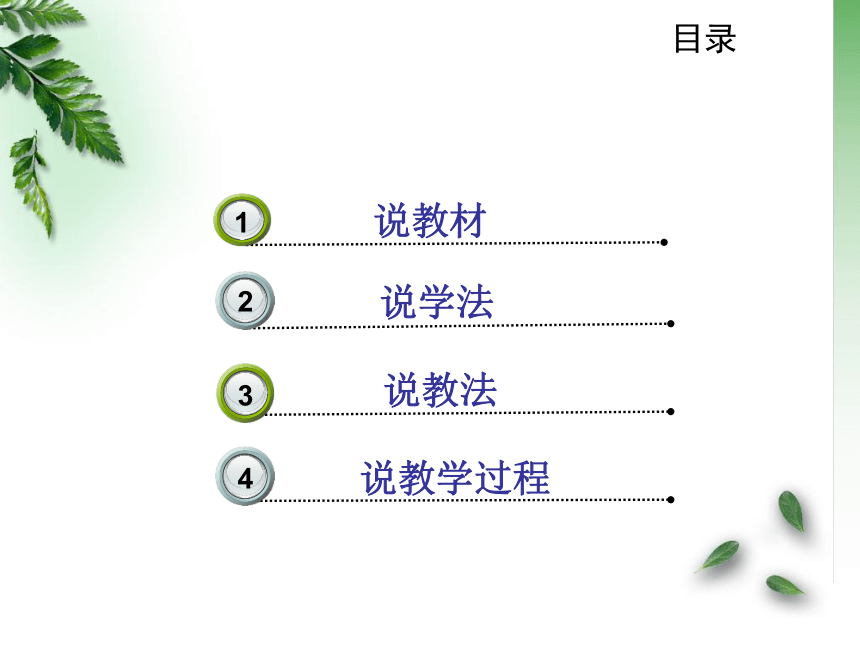

目錄
1
2
3
4
說教材
說學法
說教法
說教學過程

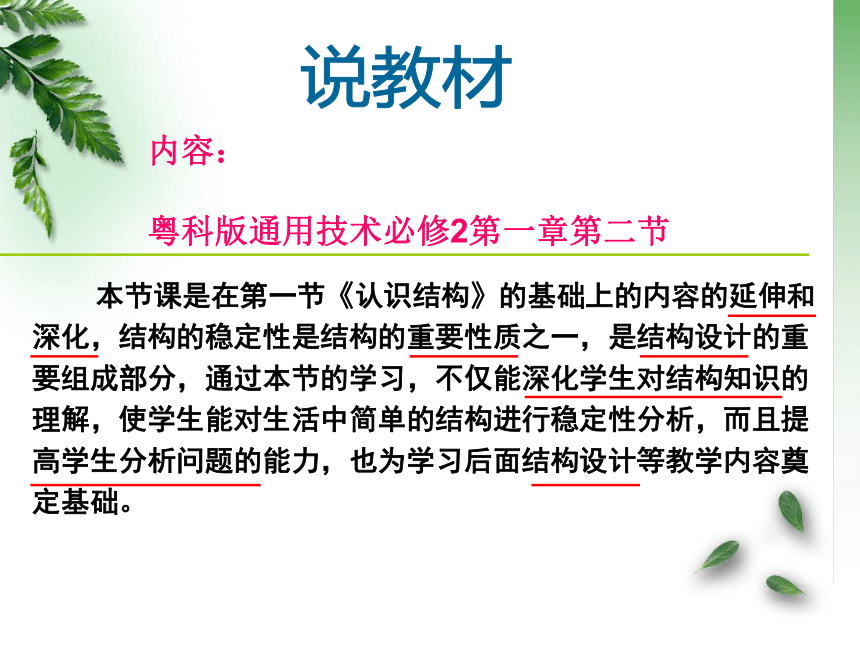

內容：
粵科版通用技術必修2第一章第二節
本節課是在第一節《認識結構》的基礎上的內容的延伸和深化，結構的穩定性是結構的重要性質之一，是結構設計的重要組成部分，通過本節的學習，不僅能深化學生對結構知識的理解，使學生能對生活中簡單的結構進行穩定性分析，而且提高學生分析問題的能力，也為學習后面結構設計等教學內容奠定基礎。

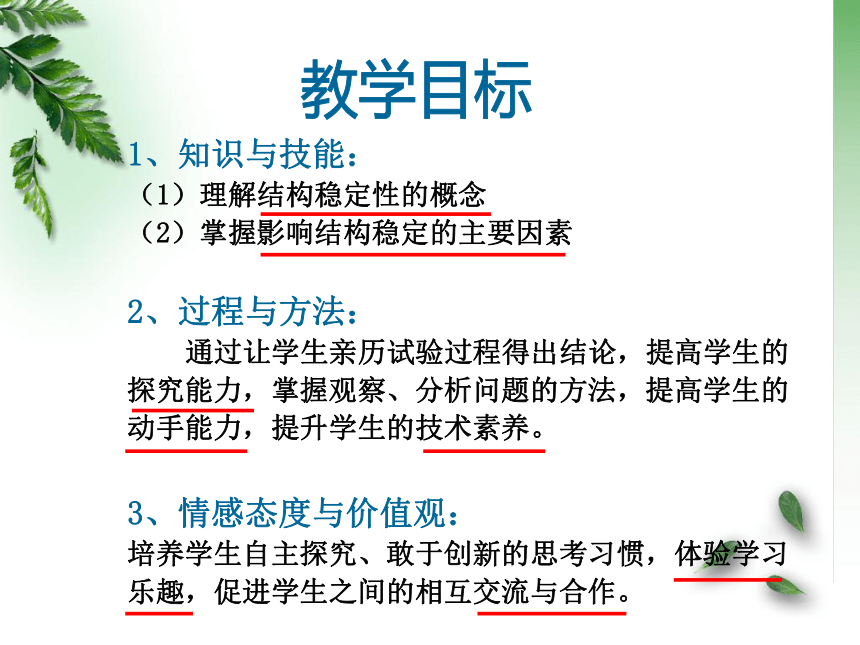

1、知識與技能：
（1）理解結構穩定性的概念
（2）掌握影響結構穩定的主要因素
2、過程與方法：
通過讓學生親歷試驗過程得出結論，提高學生的探究能力，掌握觀察、分析問題的方法，提高學生的動手能力，提升學生的技術素養。
3、情感態度與價值觀：
培養學生自主探究、敢于創新的思考習慣，體驗學習樂趣，促進學生之間的相互交流與合作。

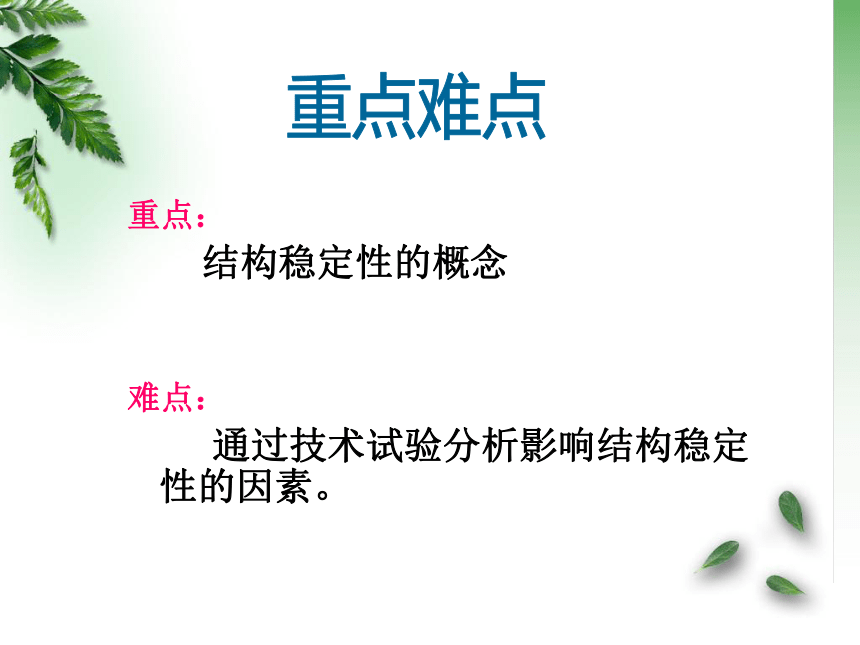

重點：
結構穩定性的概念
難點：
通過技術試驗分析影響結構穩定性的因素。

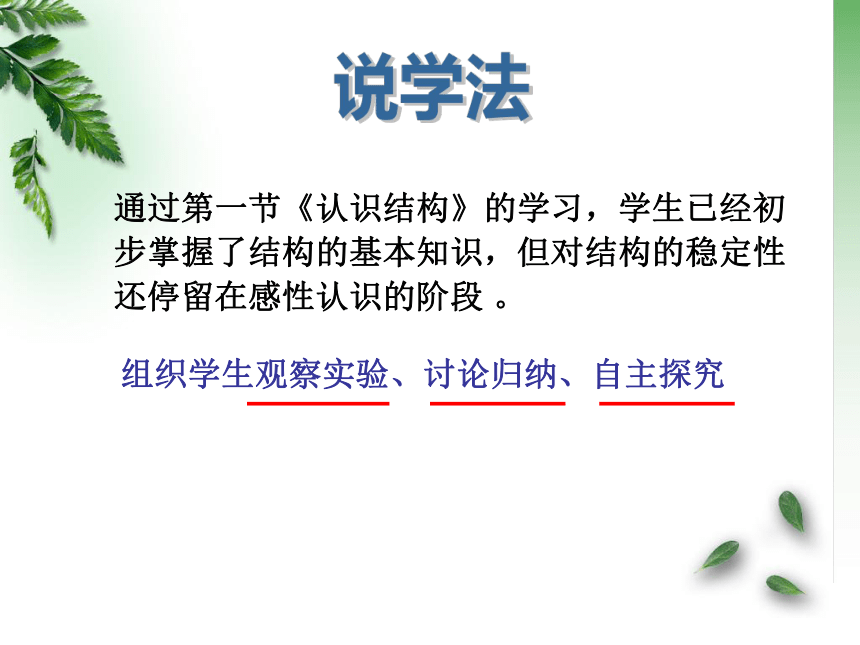

通過第一節《認識結構》的學習，學生已經初步掌握了結構的基本知識，但對結構的穩定性還停留在感性認識的階段 。
組織學生觀察實驗、討論歸納、自主探究

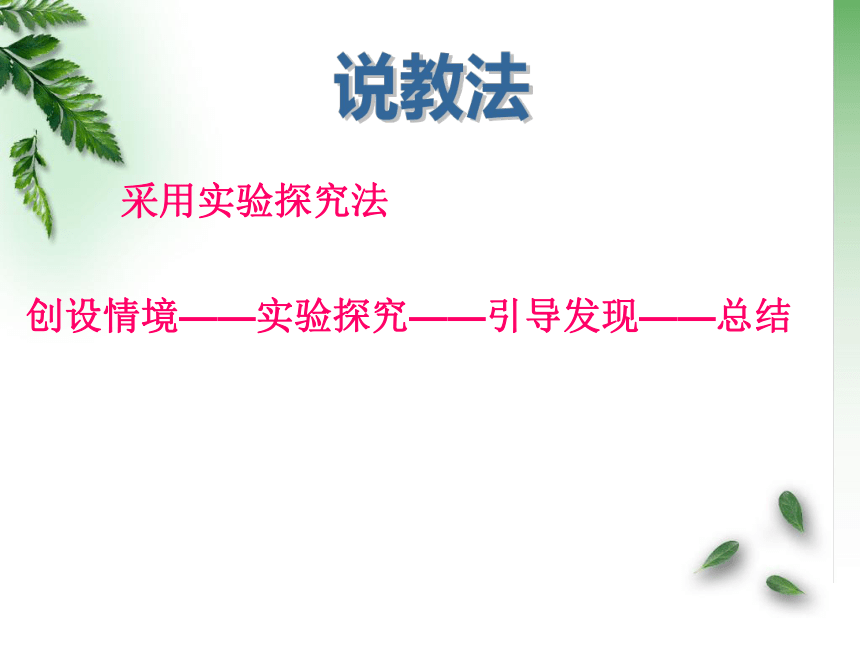

創設情境——實驗探究——引導發現——總結
采用實驗探究法
導入
結構穩定性的定義
影響因素一
影響因素二
影響因素三
小結
結構穩定的條件

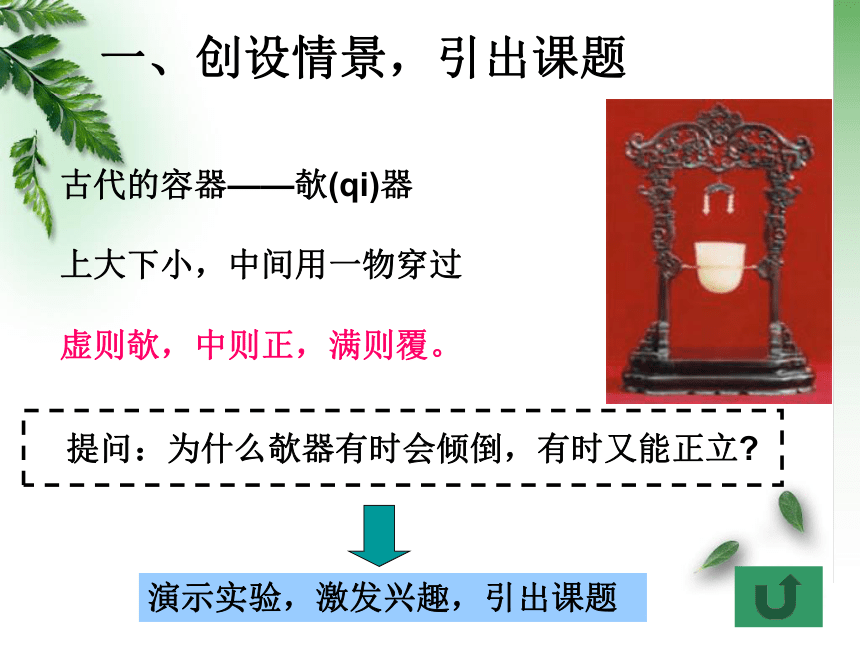

古代的容器——欹器
上大下小，中間用一物穿過
虛則欹，中則正，滿則覆。
演示實驗，激發興趣，引出課題
一、創設情景，引出課題
提問：為什么欹器有時會傾倒，有時又能正立
二、新課講解
播放視頻，讓學生自行說出視頻內容
飯店
洪水沖刷
用力推
不倒翁
在荷載的作用下， 結構 維持其原有平衡形式的能力。
結合視頻和實物舉例，得出結構的穩定性的定義
傾倒
傾倒又直立
提問：斜塔為何斜而不倒？
意大利比薩斜塔，高55米，
于1178年便開始傾斜，歷經數百年的風雨，至今屹立不倒。
目前的傾斜角度為5.5度，偏離地基外沿2.3米，頂層突出4.5米。
情景1
物體在什么情況下會傾倒？
實驗器材：掛重錘的長方體框架
將框架放在平板上，改變平板的傾斜角，觀察物體在什么情況下傾倒？
讓學生分組實驗，分析討論，再引導學生得出結論：當重力作用線超出支撐面時，物體就會發生傾倒。
結構穩定的條件：重力作用線不能超出支撐面
為什么艾菲爾鐵塔的底座很大？
艾菲爾鐵塔是一座于1889年建成位于法國巴黎的鏤空結構鐵塔，高300米，總質量為9000噸，從2樓開始收縮，占地面積1萬平方米。
學生猜想：
支撐面積的大小
情景2
實驗一：
探究結構的穩定性與支撐面大小的關系
以小組為單位，讓學生嘗試將雞蛋豎起來。
影響因素1：支撐面積的大小
親身體驗，探究實驗，培養學生對技術問題的探究欲望和合作探究能力
支撐面積越大，結構越穩定
哥倫布豎雞蛋的故事
　　在一次宴會上，哥倫布提出一個古怪的問題：“女士們，先生們，誰能把這個雞蛋豎起來？” 　　雞蛋從這個人手上傳到那個人手上，大家都把雞蛋扶直了，可是一放手，雞蛋立刻倒了。最后，雞蛋回到哥倫布手上，滿屋子鴉雀無聲，大家都要看他怎樣把雞蛋豎起來。 　　哥倫布不慌不忙，把雞蛋的一頭在桌上輕輕一敲，敲破了一點兒殼，雞蛋就穩穩地直立在桌子上了。 　　
告誡學生要敢于創新，敢于打破常規思維。
不倒翁之謎是否困惑著你呢？
情景3
學生猜想：
不倒翁的重心比較低
實驗二：
探討結構的穩定性與重心位置的關系
三個一致的瓶子，分別盛放不同的水，放在同一木板上，
改變木板的傾斜角度，觀察瓶子的傾倒順序
影響因素2：重心高低
重心越低，結構越穩定
提問：為什么重心越低，結構越穩定？
重心越低，越不容易超出物體的支撐面，結構越穩定
F
F
F
F
F
F
影響因素3：幾何形狀
實驗三：
人字形梯與A字形梯穩定性的對比
思考：
為什么“頭重腳輕”的
電腦液晶顯示屏能夠站
穩呢？
讓學生懂得設計整體性的重要，同時讓學生
明白各要素間不是獨立的，而是相互關聯的。
神奇的欹器
上大下小
欹器的奧秘
揭開欹器的奧秘，呼應開頭
虛則欹 中則正 滿則覆
結構的穩定性
一、定義：在荷載的作用下維持其原有的平衡形式的能力。
二、結構穩定的條件：重力作用線不能超出支撐面
三、影響結構穩定性的因素：
1、支撐面積的大小2、幾何形狀3、重心的高低
四、提高結構穩定性的方法：
可降低重心，增大支撐面，改變形狀
不穩定的結構對我們是否有用處？
收集身邊一些不穩定的結構
本節課通過演示實驗導入新課，利用視頻引出概念，激起了學生興趣。教學過程采取情景導入——知識構建——合作探究——總結提高這一模式，積極倡導學生“主動參與、樂于探究、勤于思考”，以培養學生“獲取新知識”“分析和解決問題”等能力。
